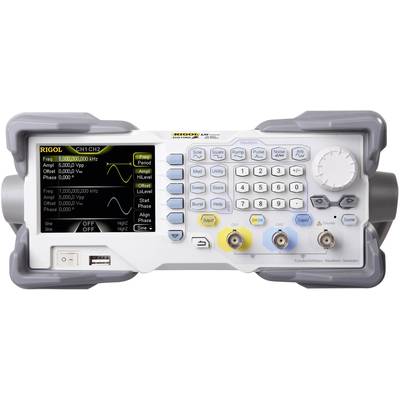

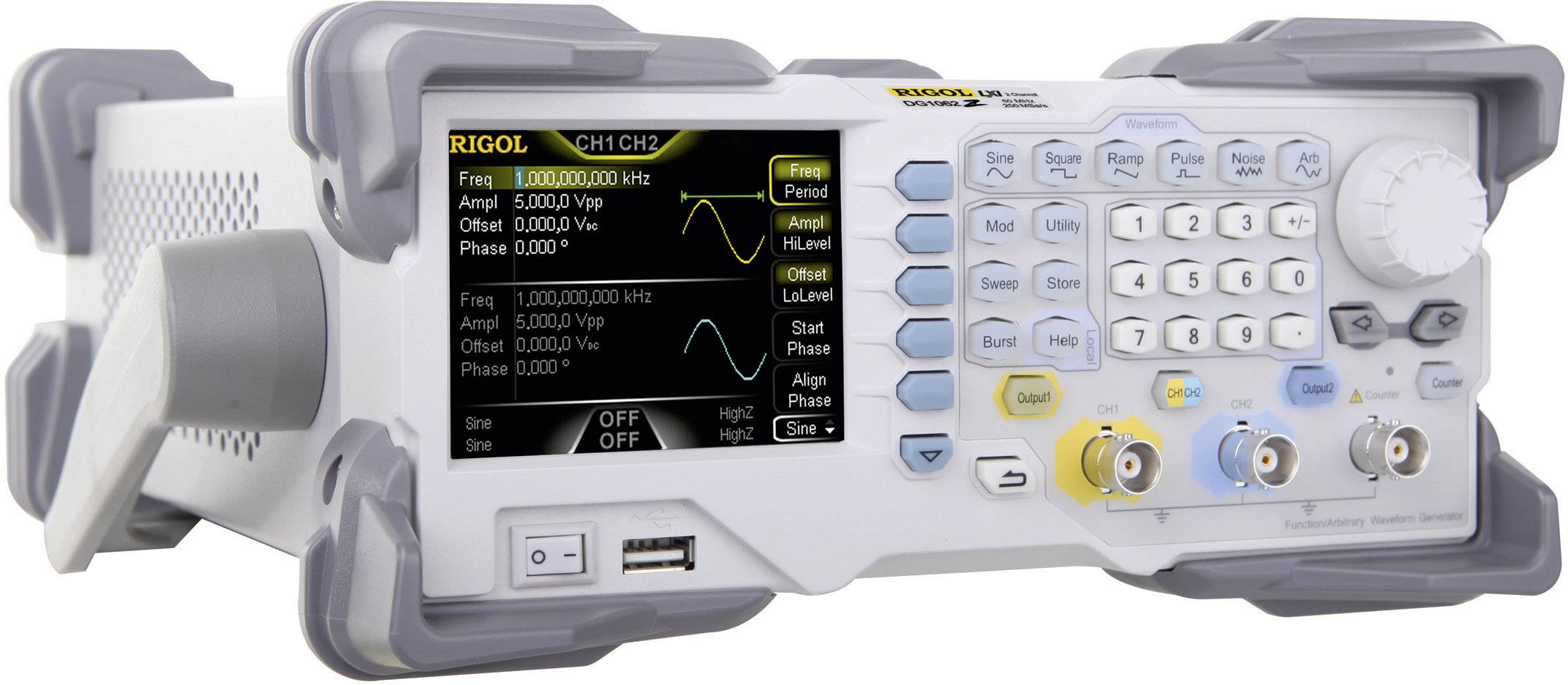

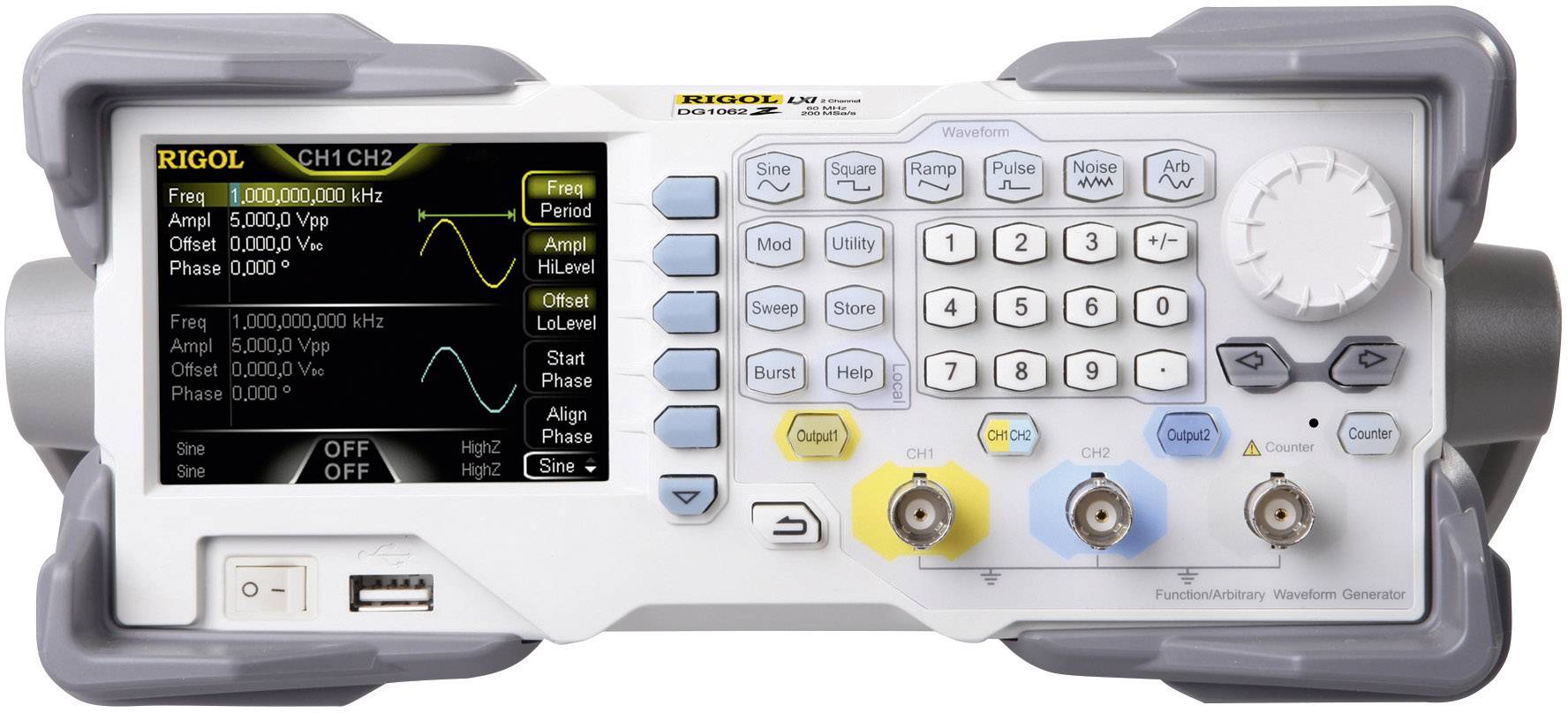

Rigol DG1062Z Functiegenerator 1 µHz - 60 MHz 2-kanaals Sinus, Blok, Driehoek, Ruis, Arbitrair
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
6 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 475,21 / Stuk)
€ 475,21
excl. btw
& Gratis verzending*
Slechts 6 Stuk(s) beschikbaar
Highlights & Details
Arbitraire-functiegenerator DG1062Z
- 60 MHz bandbreedte
- 2 kanalen
- Standaard- en arbitraire functie
Technische specificaties
- Productafmeting lengte: 319 mm
- Offset: ± 5 V
- Golfvormgeheugen: 8 MPts
- Impedantie: 50 Ω
- Resolutie: 14-bits
- Weergave: kleuren-TFT
- Signaaluitgangsvorm
Sinus, rechthoek, helling, puls, ruis, arbitrair
- Soortnaam
Functiegenerator
- Frequentiebereik
1 µHz - 60 MHz
- Signaaluitgangsvorm
Sinus
Blok
Driehoek
Ruis
Arbitrair
- Frequentiebereik sinus
1 µHz - 60 MHz
- Vervormingsfactor sinus
<0.075 %
- Frequentiebereik rechthoek
1 µHz - 25 MHz
- Oplooptijd rechthoek
<10 ns
- Weergave
LCD
- Frequentiebereik driehoek
1 µHz - 1 MHz
- Frequentiebereik ARB
1 µHz - 20 MHz
Fabrieksstandaard (zonder certificaat)
- Wobbelfunctie
Lin/Log/Step, 1 ms - 500 s
- Interne modulatie
AM, FM, PM, ASK, FSK, PSK, PWM
- Externe modulatie
AM, FM, PM, ASK, FSK, PSK, PWM
- Trigger (synchroon)
TTL
- Externe frequentiemeting
1 µHz - 200 MHz
- Afm.
(b x h) 262 mm x 112 mm
- Gewicht
3.2 kg
- Aantal kanalen
2-kanaals
- Frequentie (max.)
60 MHz
- Frequentie (min.)
1 µHz
- Bijzonderheden
Incl. frequentieteller
Modulatie
- Breedte
262 mm
- Hoogte
112 mm

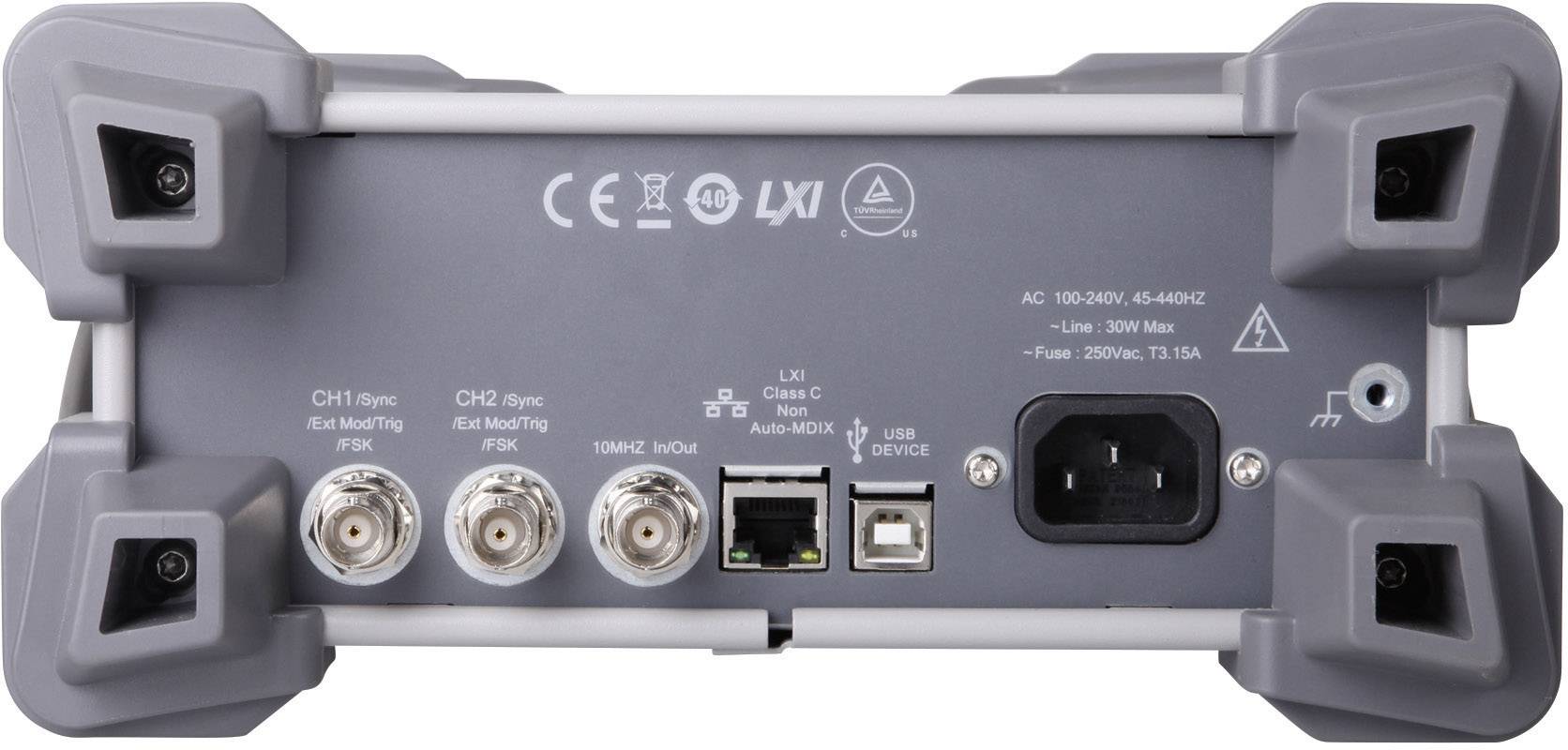

- Interfaces
LAN
USB
USB-host
- Spanningsverzorging
Werkt op het lichtnet
- Type
DG1062Z
Documenten en downloads
Datablad
Datablad 806452 Rigol DG1062Z Functiegenerator 1 µHz - 60 MHz 2-kanaals Sinus, Blok, Driehoek, Ruis, Arbitrair
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 806452 Rigol DG1062Z Functiegenerator 1 µHz - 60 MHz 2-kanaals Sinus, Blok, Driehoek, Ruis, Arbitrair
Verklaring van Overeenstemming
Verklaring van Overeenstemming 806452 Rigol DG1062Z Functiegenerator 1 µHz - 60 MHz 2-kanaals Sinus, Blok, Driehoek, Ruis, Arbitrair
Garantievoorwaarden
Garantievoorwaarden 806452 Rigol DG1062Z Functiegenerator 1 µHz - 60 MHz 2-kanaals Sinus, Blok, Driehoek, Ruis, Arbitrair
Omschrijving
Model DG1062Z beschikt over 2 volwaardige en onafhankelijke uitgangskanalen (dezelfde specificaties) en een intern geheugen van 8 Mpts. Naast de typische standaardfuncties zijn meer dan 160 arbitraire signalen geïntegreerd, zoals ECG, gauss-curven, Lorentzs, Dual Tone, Exponential Rise en Fall. Hoogste signaalkwaliteit van 1 ppm, bij 14-bits resolutie.
Uitvoering
- Burst- en Sweep-functie
- Frequentieteller
- Harmonic Generator tot de 8e orde
- Tegen overbelasting beschermde uitgangen
- 8,89 cm TFT-kleurenscherm
- 2 onafhankelijke kanalen met inschakelbare trackingfunctie.
Omvang van de levering
- BNC-kabel
- USB-kabel
- Voedingskabel
- Beknopte gebruiksaanwijzing.
Opmerkingen
De nieuwste softwareversie kan op de website van de fabrikant worden gedownload.
