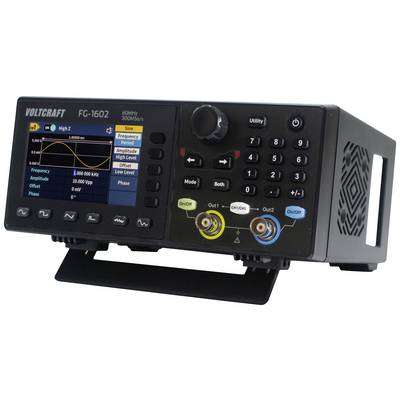

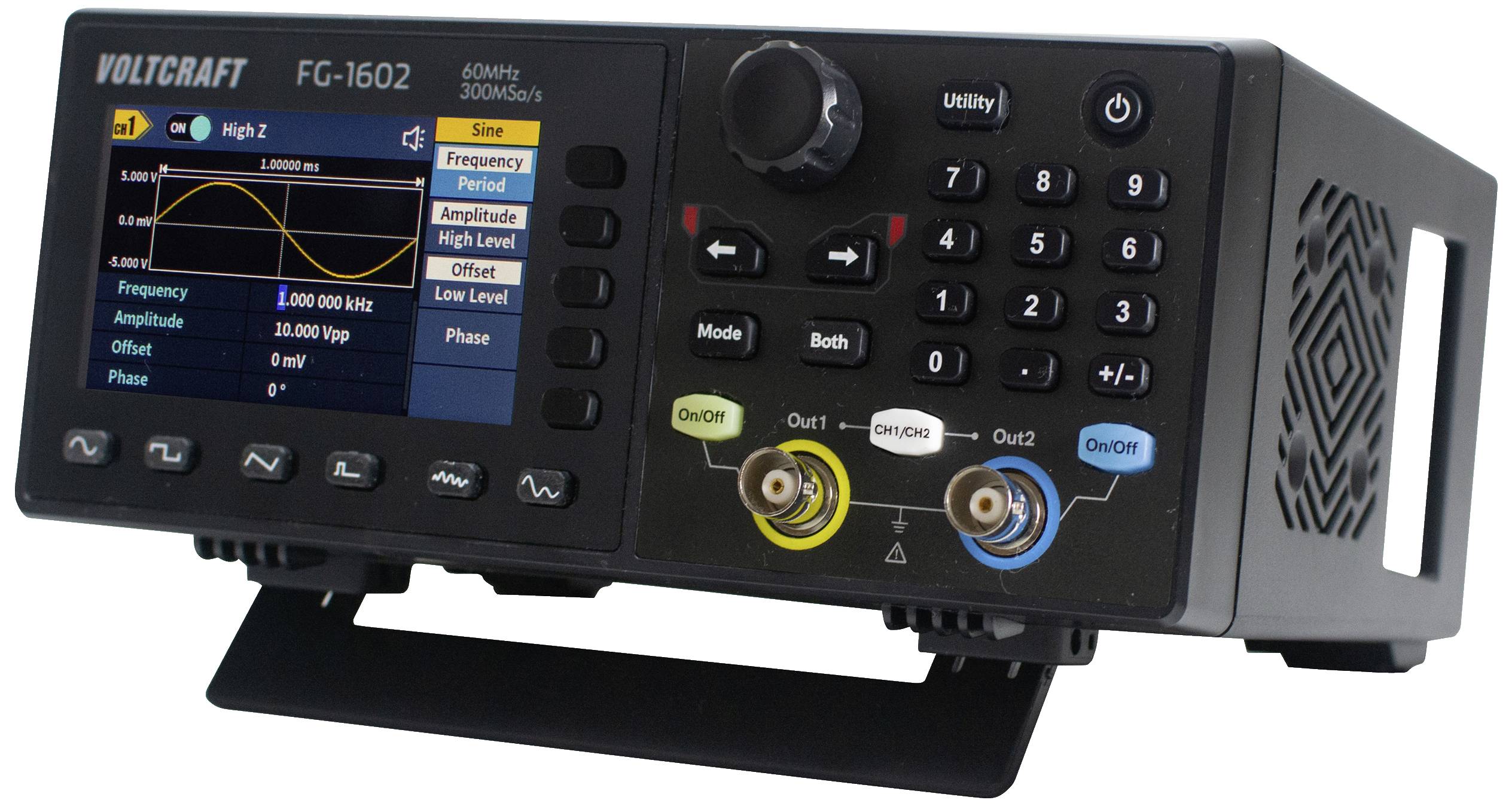

Een functiegenerator met display toont een frequentiecurve. Bedieningselementen voor frequentie, amplitude en offset zijn zichtbaar.

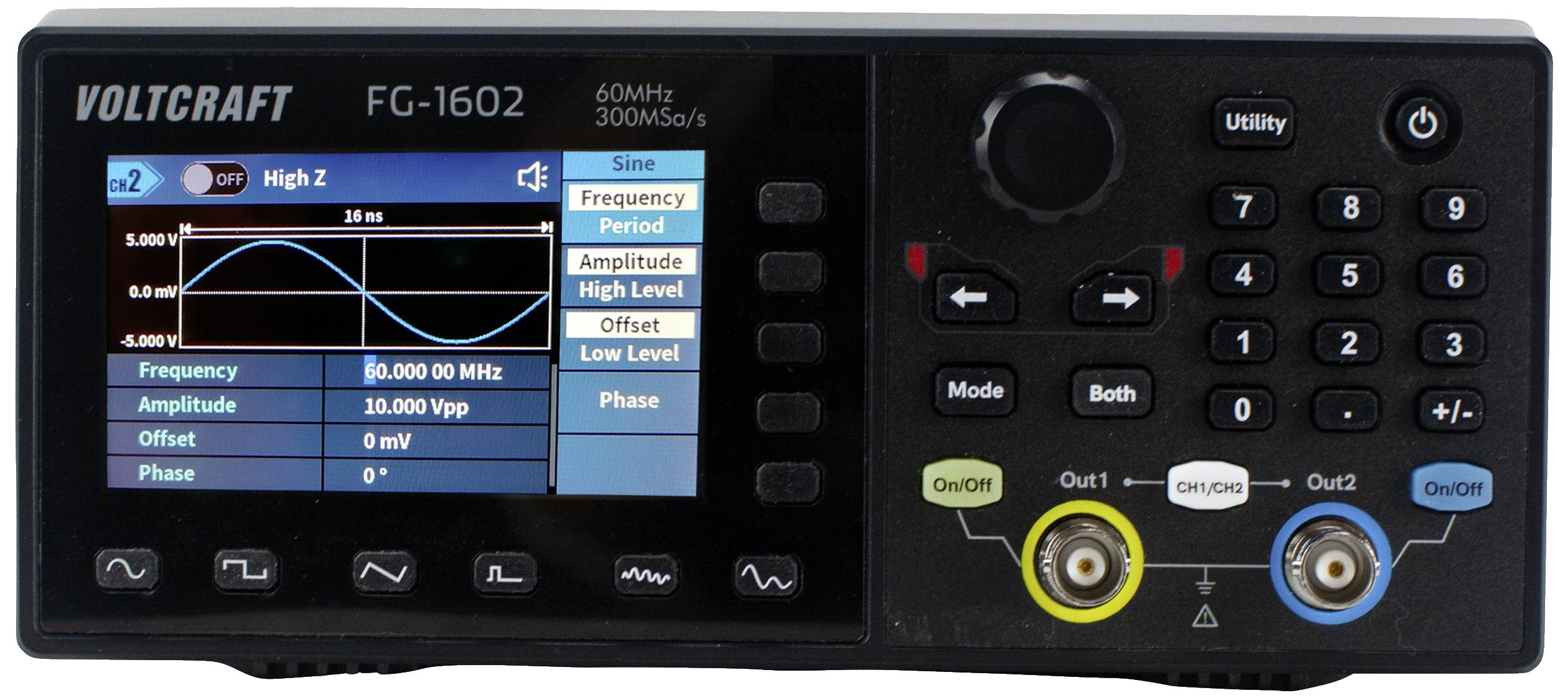

Een functiegenerator met display toont een sinusgolf. Knoppen en draaiknop voor bediening, evenals frequentie- en amplitudewaarden.

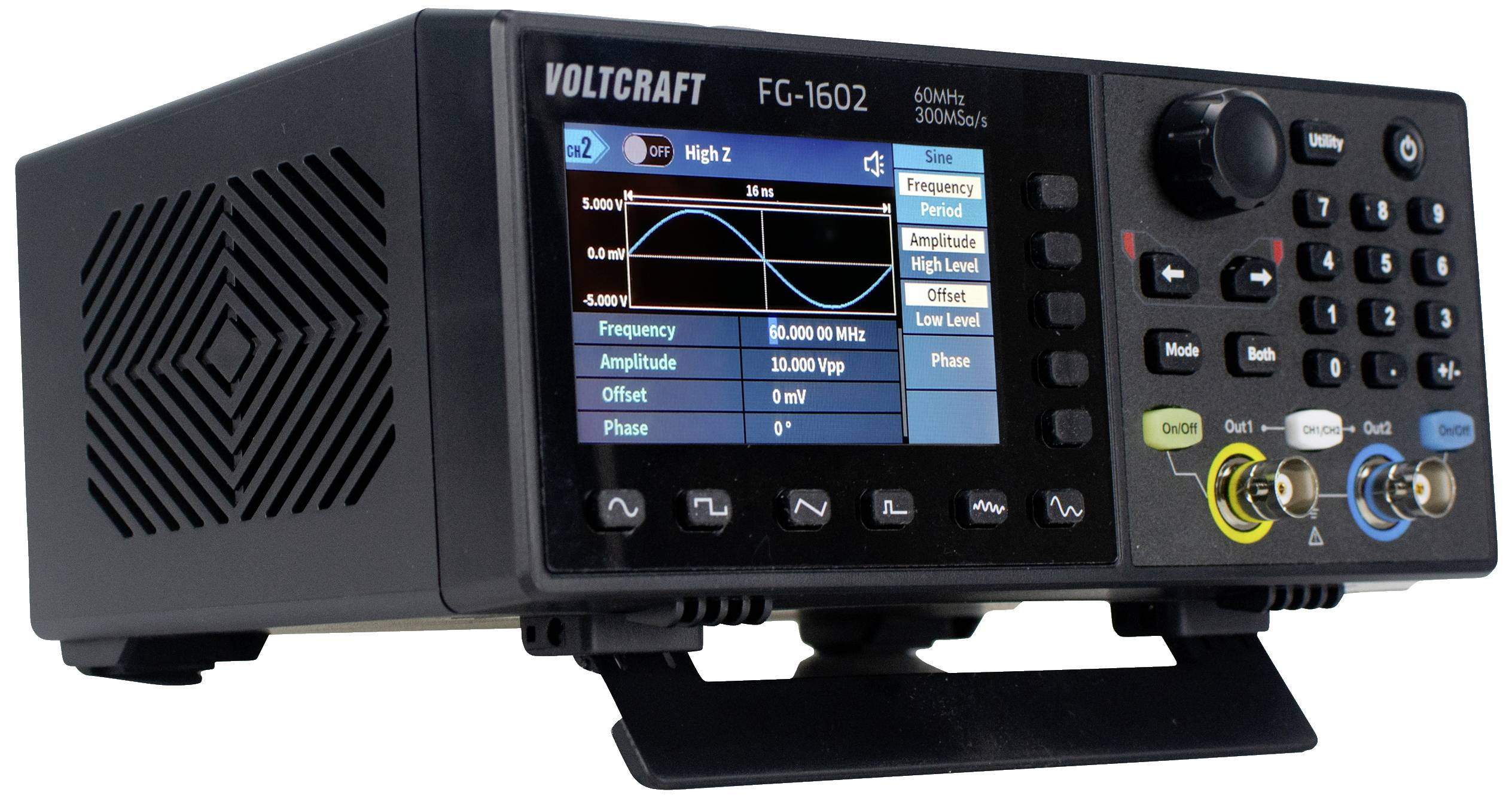

'Functiegenerator Voltcraft FG-1602 met display voor frequentie- en spanningsbesturing, bedieningsknoppen en aansluitingen.'

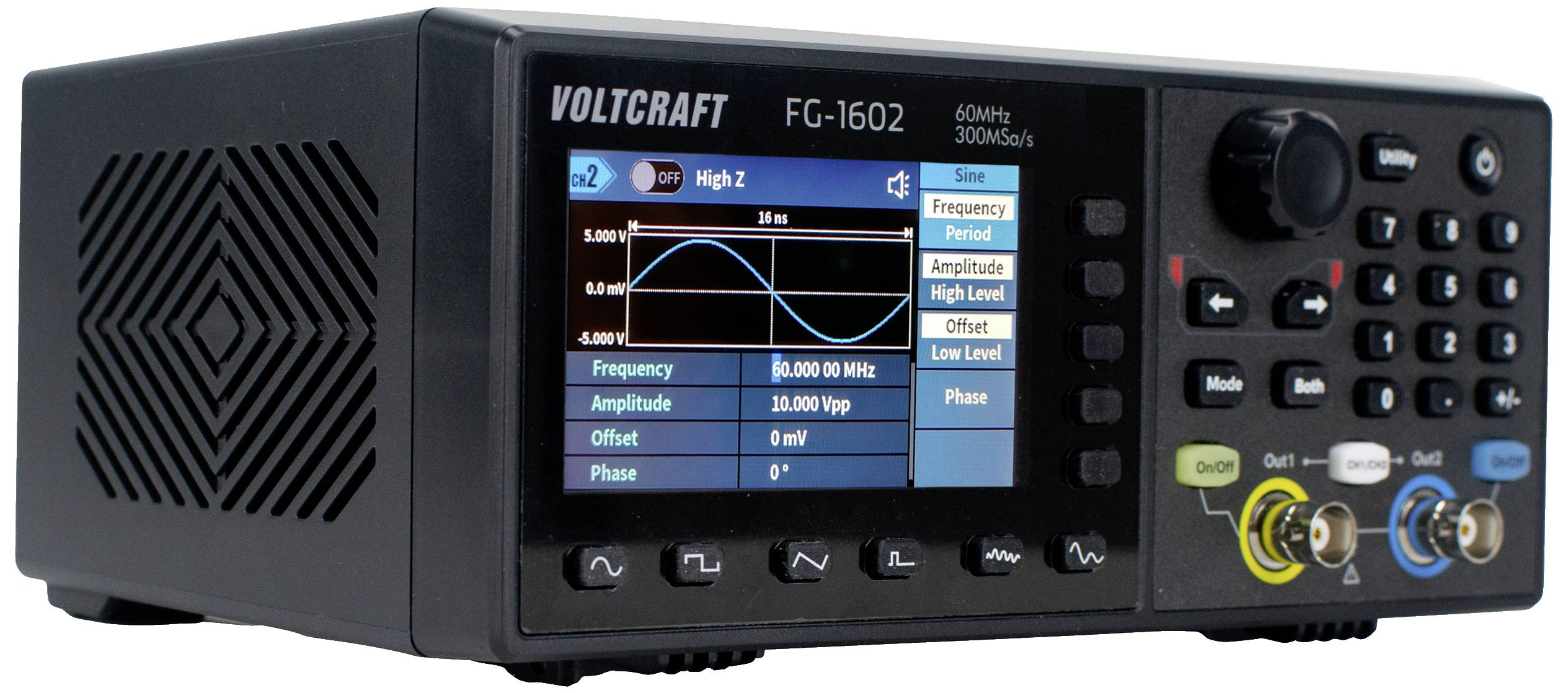

Frequentiegenerator met digitaal display, toont een sinusgolf met instellingen zoals frequentie, amplitude en fase.

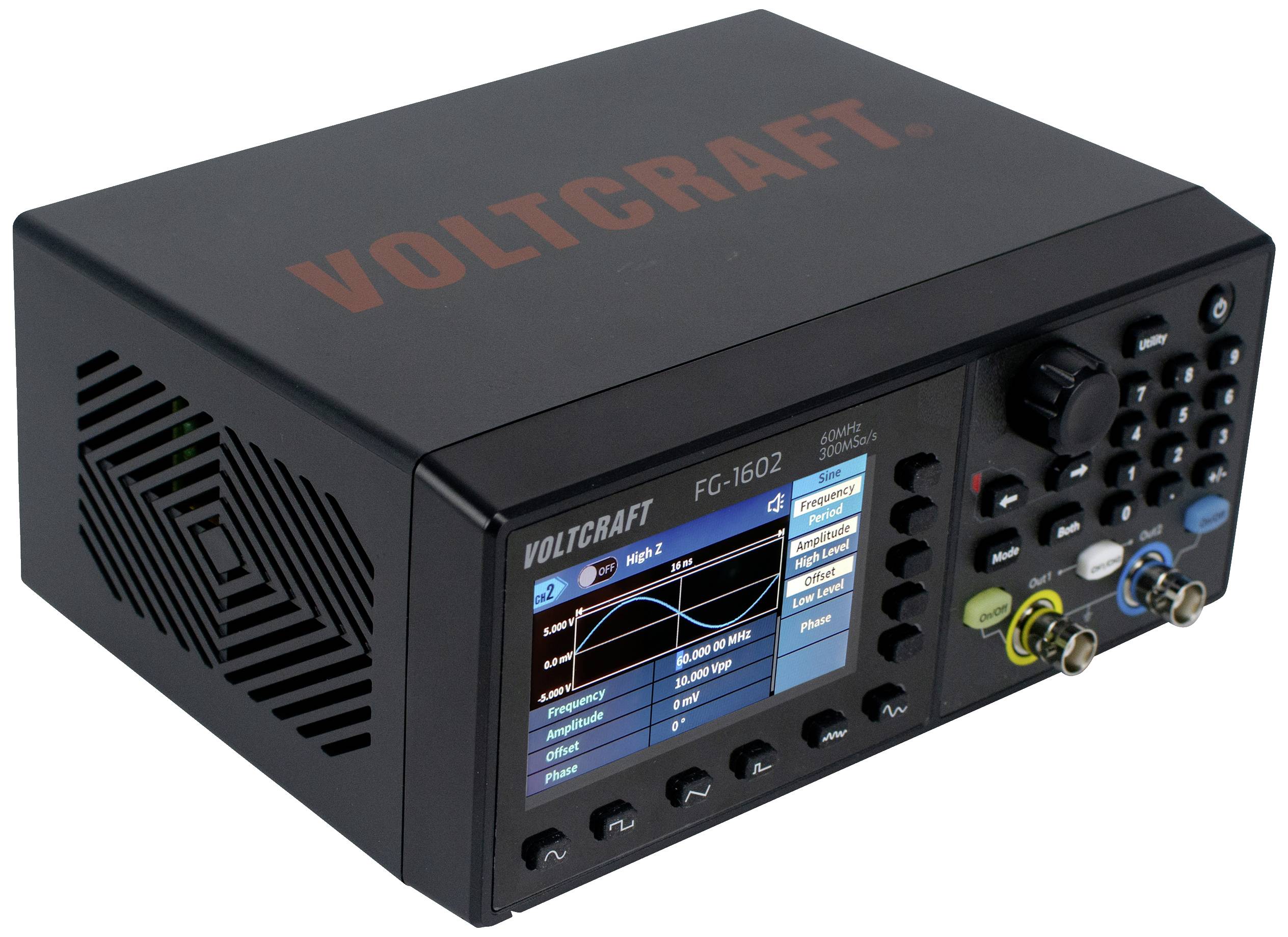

Een elektronisch meetapparaat van Voltcraft, model FG-1602. Het heeft een digitaal display, een tuimelschakelaar en bedieningsknoppen op de voorkant.

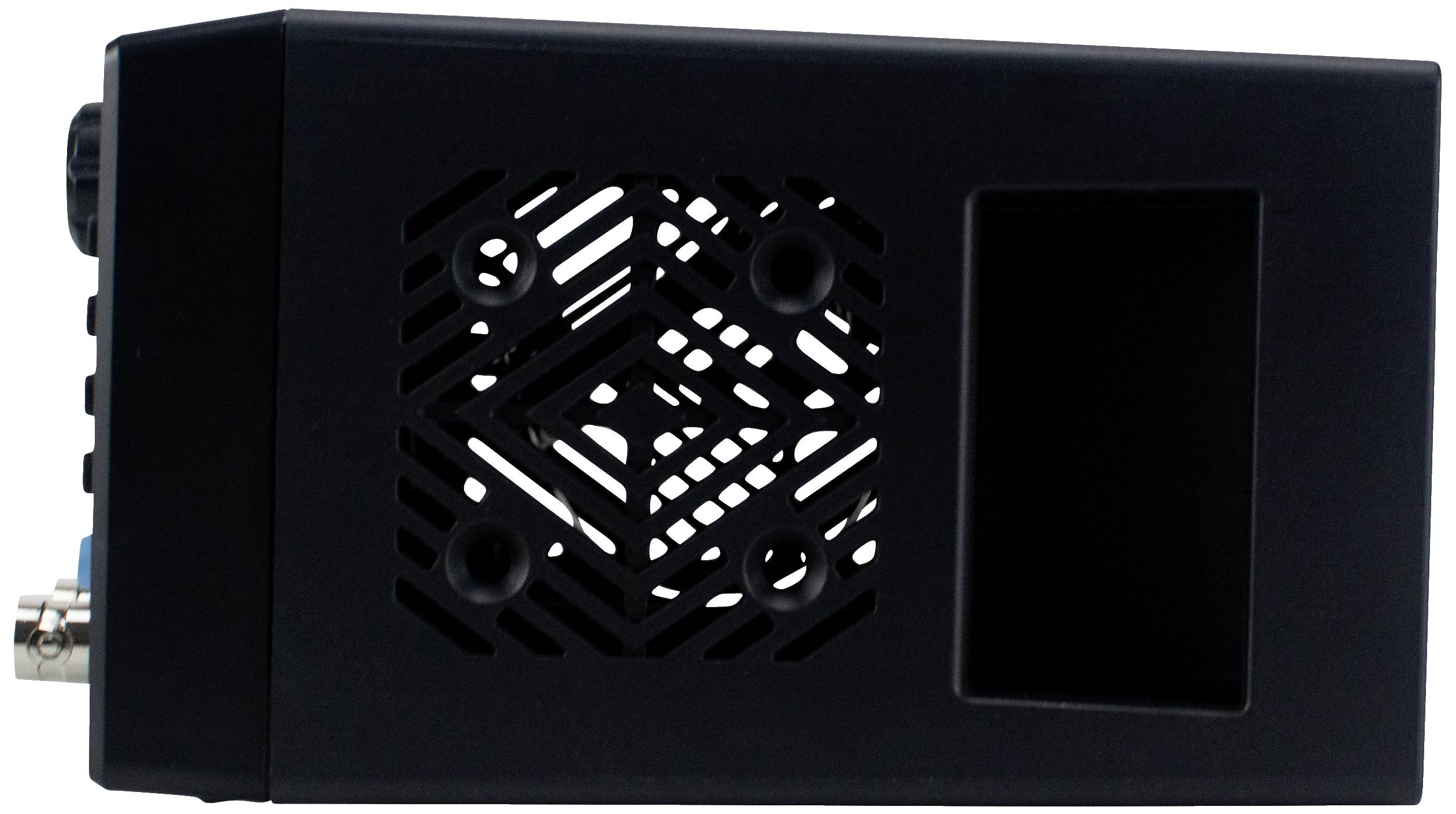

Zwart rechthoekig elektronisch apparaat met ventilatierooster en aansluitingen.

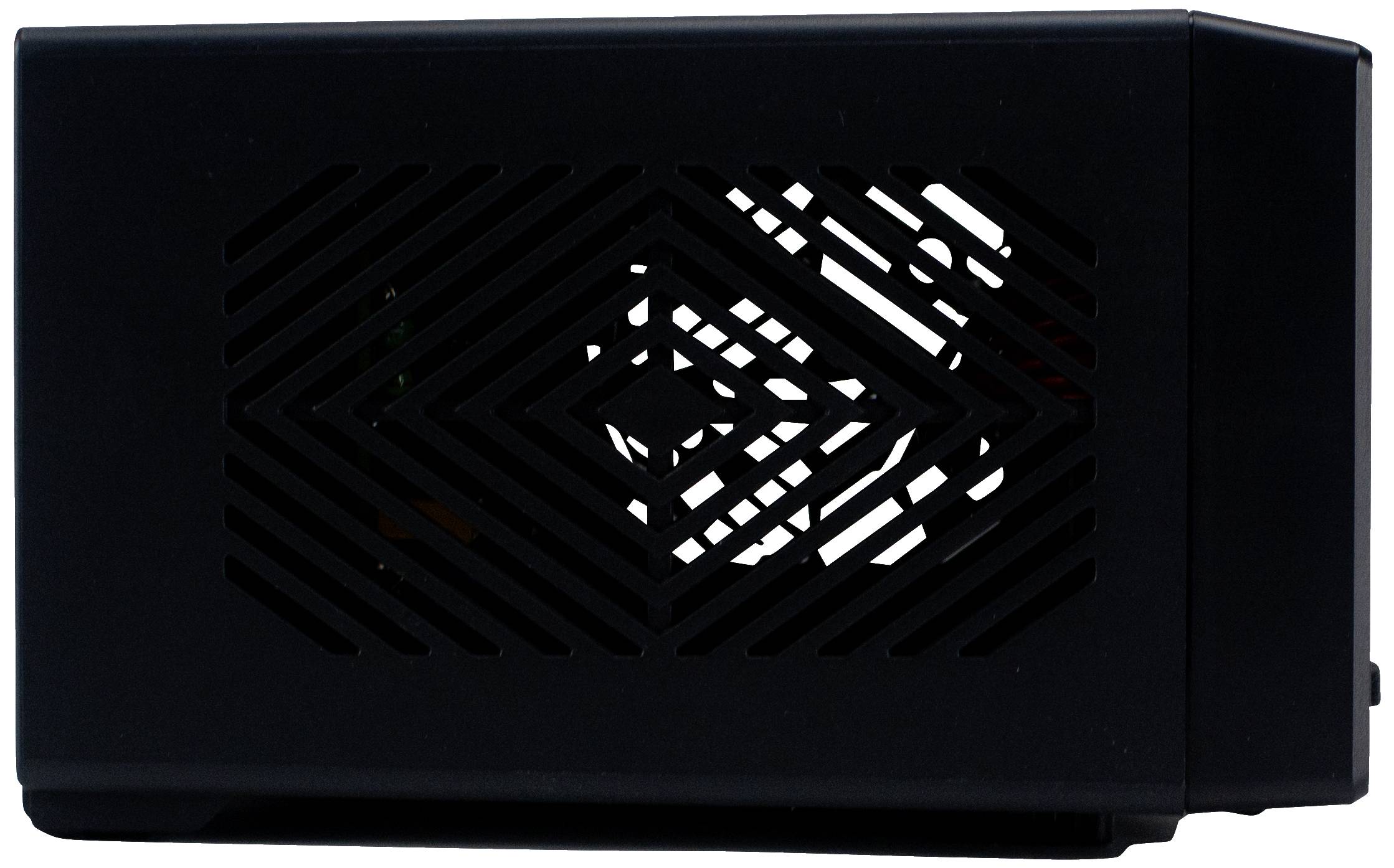

Zwart, rechthoekig computerbehuizing met geometrische ventilatieopeningen aan de zijkant.

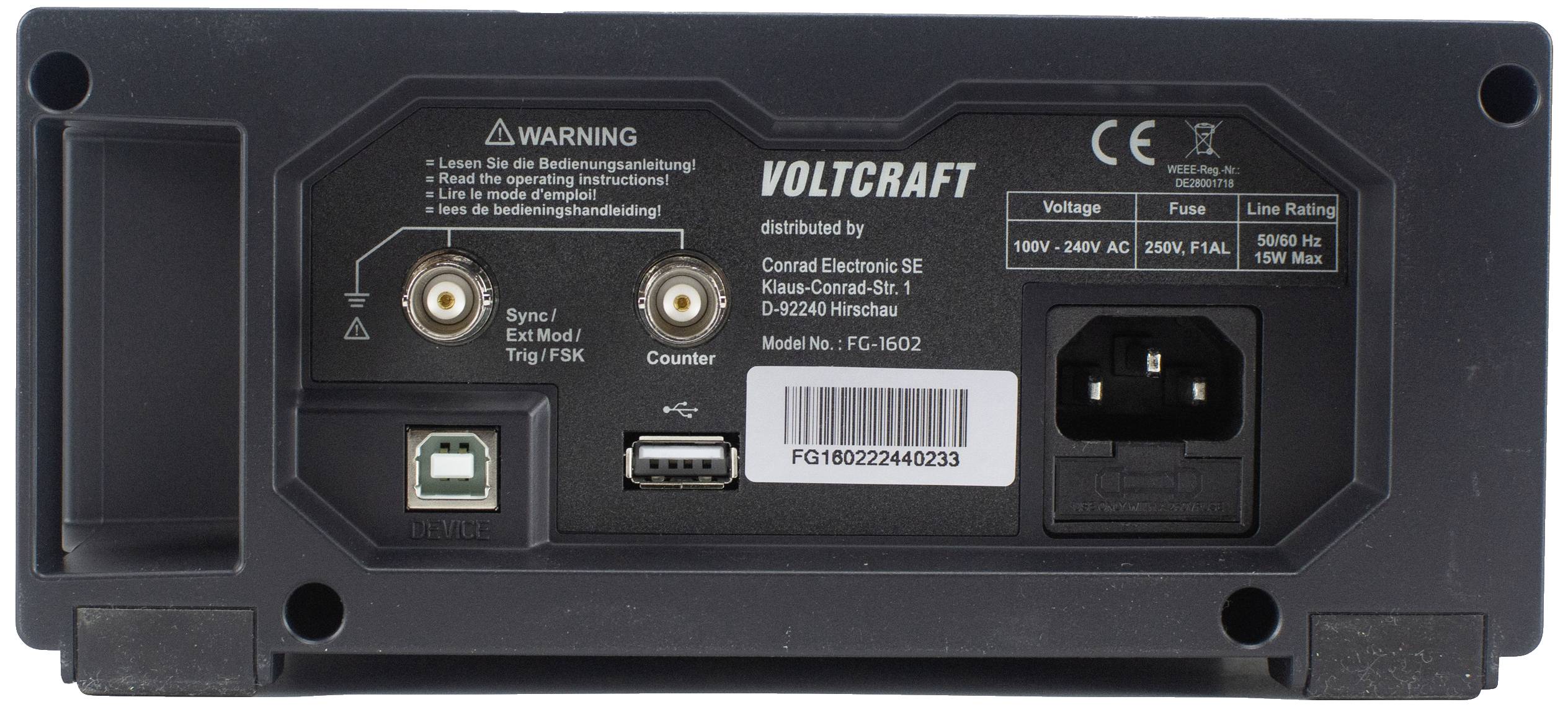

Achterzijde van een Voltcraft-apparaat met verschillende aansluitingen en een AC-netstekker. Bevat waarschuwingsinstructies en modelnummer.

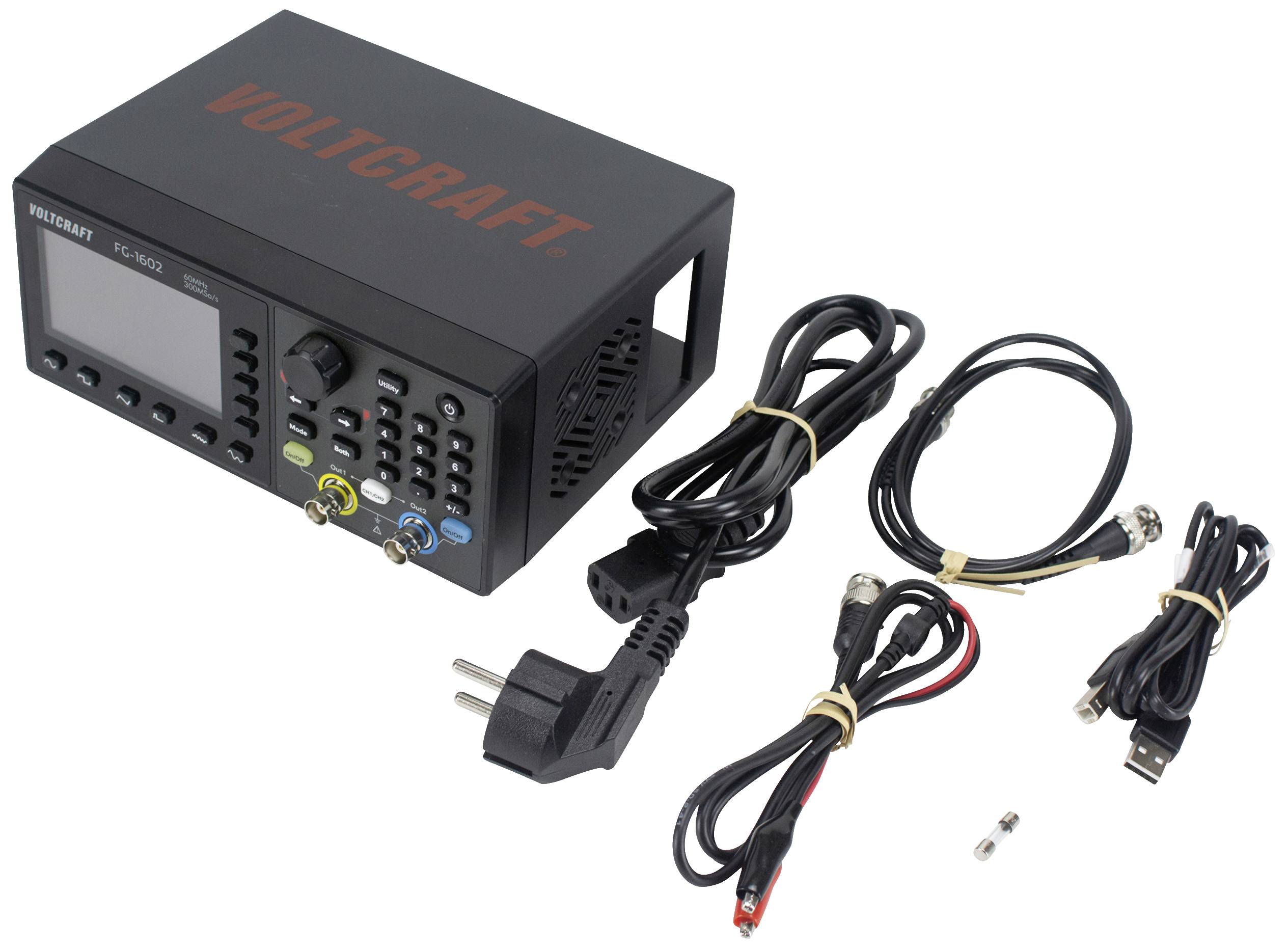

Een elektronische universele regelvoedingseenheid met display, omgeven door verschillende aansluitkabels en een adapterstekker.

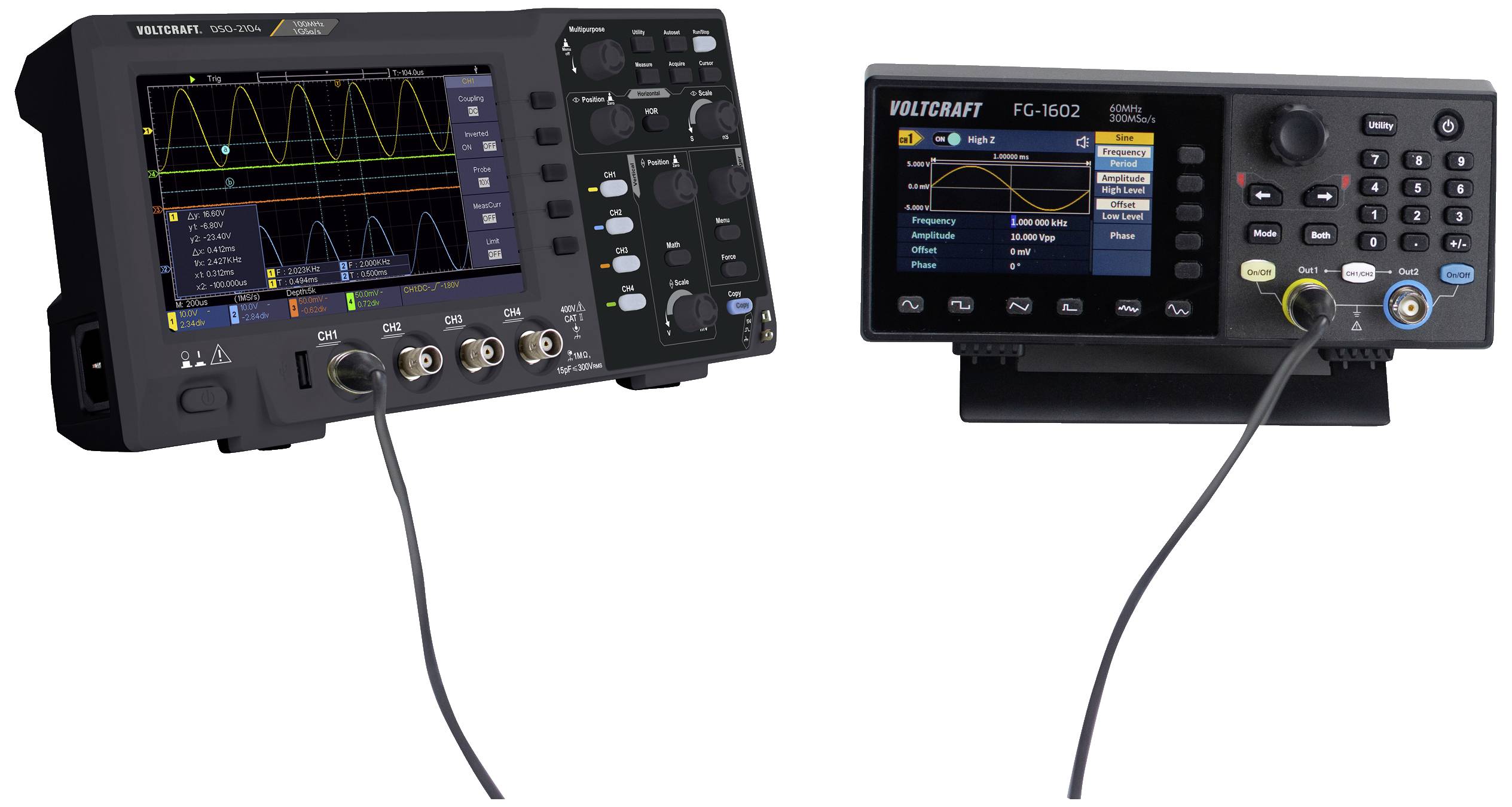

Twee elektronische apparaten met schermen en meerdere knoppen. Links een oscilloscoop met een golfvormdisplay, rechts een functiegenerator.

Oscilloscoopscherm toont 3FSK-modulatie met gele golfvorm en rode markeringen. Frequenties: Snelheid 100 Hz, HopFreq1/2: 100 Hz.

'4FSK-modulatie op een oscilloscoop. Het scherm toont golfvormen en frequentie-instellingen: Rate, HopFreq1, HopFreq2, HopFreq3.'

Oscilloscoop-display toont een sinusgolf van 1.00000 ms en 500.0 mV. Invoerveld "Set Value: 7.5". Eenheden: MHz, kHz, Hz.

Diagram van amplitudemodulatie: Gele sinuscurve en rode enveloppecurve; parameters zijn vorm 'Sinus', frequentie 100.000 Hz, diepte 100%.

'Oscilloscoopweergave toont sinusvormig spanningssignaal met 0 Hz frequentie en 1.000 Vpp amplitude. ASK-modus is geactiveerd.'

'Oscilloscoopscherm met een golfvormaanduiding. Gele sinusgolf tussen -500,0 en 500,0 mV. BPSK-modus, frequentie: 100,0000 Hz.'

'Oscilloscoop-scherm toont een sinusgolf met een duur van 1,000000 s en 1 cyclus in burst-modus.'

'Oscilloscoopweergave met burst-modus: Signaal met 500 mV en -500 mV amplitude, duur 1,00000 s, N_Cycle Gated, positieve polariteit.'

'Oscilloscoopscherm toont een AM-golfvorm.' Hoofdvorm: Sinus; Frequentie: 100 Hz; Diepte: 100%; Bron: Intern.

Een oscilloscoopscherm toont een gele sinusgolf en een rode lijn. Instellingen: 'Vorm: Sinus', 'Frequentie: 100.000 Hz'.

Diagram van een oscilloscoop toont FSK-signaal met gele golfvorm. Boven: 'High Z', 'FSK'. Waarden: 'Rate' 100.000 Hz, 'HopFreq' 100.000 Hz.

Oscilloscoopscherm toont een sinusgolf met een frequentie van 1 MHz en een duur van 100 µs. Frequentie en oscillatietijd worden gemarkeerd.

Oscilloscoopweergave toont een sinusgolf met 100 Hz frequentie en 0° afwijking. Rechterkant: Instellingen voor vorm, frequentie en bron.

Oscilloscoopweergave: Gele sinusgolf met 10,0000 ms periode, 500 mV amplitude. Instellingen: Frequentie 100 Hz, Afwijking 0°, Bron intern.

'Oscilloscoopscherm toont pulsbreedte-modulatie (PWM) met sinusgolf. Belangrijkste parameters: Vorm - Sinus, Frequentie - 100 Hz, Afwijking - 0%.'

Oscilloscoopweergave met QPSK-signaal. Gele sinuscurve met rode toppen. Instellingen: Rate 100.000 0 Hz, fasehoek allemaal 0°.

Oscilloscoop toont een sinusgolf bij 100 Hz. Gele lijn wijst op spanningsschommelingen. Instellingen: Vorm: Sinus, Frequentie: 100 Hz, Diepte: 100%.

'Oscilloscoop-display toont gele sinusgolf. X-as: 1 microseconde, Y-as: 500 mV per divisie. Instellingen: Lineair, Sweeptijd: 1 seconde, Startfrequentie: 100 kHz, Stopfrequentie: 1 MHz.'

1/28

Extra services en acties

Datasheet (PDF)

Morgen leverbaar

76 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 247,11 / Stuk)

€ 247,11

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Voltcraft functiegenerator FG-1602

60 MHz frequentie-uitgang
1 µHz frequentieresolutie
2 kanalen
9,14 cm (3,6 inch) TFT LCD-scherm (480 x 272 pixels)
Ondersteunt SCPI
Maximale samplerate 300 MSa/s
14-bit verticale resolutie

Technische specificaties

Soortnaam: Functiegenerator

Frequentiebereik: 1 µHz - 60 MHz

Signaaluitgangsvorm: Arbitrair

Frequentiebereik sinus: 1 µHz - 60 MHz

Vervormingsfactor sinus: 0.2 %

Frequentiebereik rechthoek: 1 μHz - 20 MHz

Oplooptijd rechthoek: 15 ns

Weergave: LCD

Frequentiebereik driehoek: 1 μHz - 2 MHz

Frequentiebereik ARB: 1 μHz - 10 MHz

: Fabrieksstandaard (zonder certificaat)

Afm.: (b x h) 200 mm x 92 mm

Gewicht: 1 kg

Aantal kanalen: 2-kanaals

Frequentie (max.): 60 MHz

Frequentie (min.): 1 µHz

Bijzonderheden: Modulatie

Meetcategorie: CAT II 250 V

Breedte: 200 mm

Hoogte: 92 mm

Interfaces: USB 2.0 stekker B

Spanningsverzorging: 230 V/AC

Type: FG-1602

Verpakking: Verpakking zonder plastic

Documenten en downloads

Datablad

Datablad 2616563 VOLTCRAFT FG-1602 Functiegenerator 1 µHz - 60 MHz 2-kanaals Arbitrair

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2616563 VOLTCRAFT FG-1602 Functiegenerator 1 µHz - 60 MHz 2-kanaals Arbitrair

Garantievoorwaarden

Garantievoorwaarden 2616563 VOLTCRAFT FG-1602 Functiegenerator 1 µHz - 60 MHz 2-kanaals Arbitrair

Software

Software 2616563 VOLTCRAFT FG-1602 Functiegenerator 1 µHz - 60 MHz 2-kanaals Arbitrair

Omschrijving

De Voltcraft FG-1602-functiegenerator met 60 MHz, 300 MSa/s sampling rate en 14-bits verticale resolutie biedt 2 onafhankelijke kanalen. De uitgebreide golfvorm-uitvoer biedt sinus, rechthoek, impuls, ramp, ruis en 150 ingebouwde arbitraire golfvormen.

Uitvoering

Uitgebreide golfvormuitvoer: sinus, rechthoek, impuls, ramp, ruis en 150 ingebouwde arbitraire golfvormen
Golfvormlengte: 2 pts tot 100 k
Modulatie golfvorm: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM, SWEEP, BURST
Frequentietelbereik: 100 MHz - 100 MHz
Frequentieteller-resolutie: 7-cijferig
Ingang: frequentieteller-ingang, externe modulatie-ingang, externe trigger-ingang
Uitgang: sync
Communicatie-interface: USB-host, USB-apparaat.
