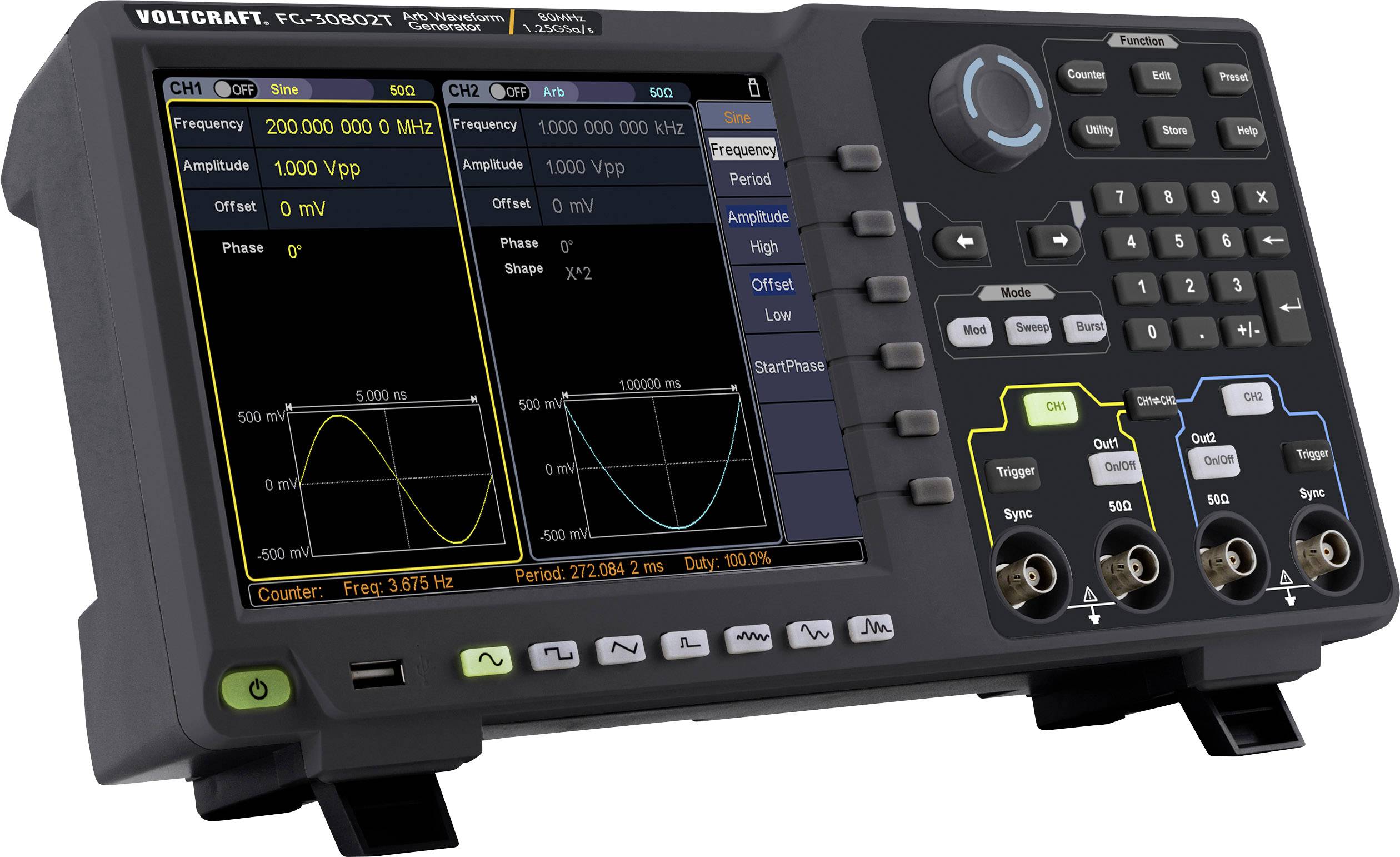

Een oscilloscoop met twee grafische golfvormen op het display. Toont meetgegevens voor frequentie en amplitude. Bedieningspaneel aan de rechterkant.

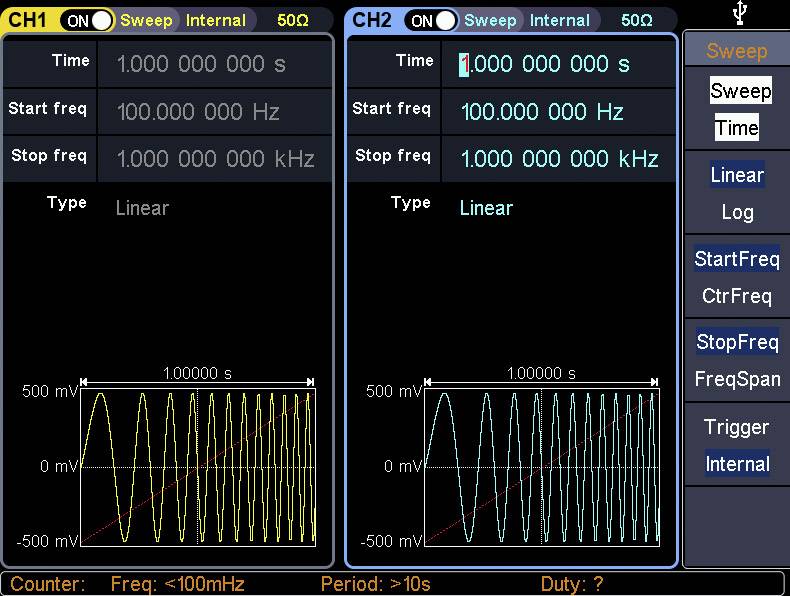

Twee oscilloscoopkanalen tonen signaalgenerator-instellingen; Kanaal CH1 in geel, CH2 in blauw. Beide ingesteld op 'Lineaire sweep'. Grafieken onderaan tonen sinusgolven.

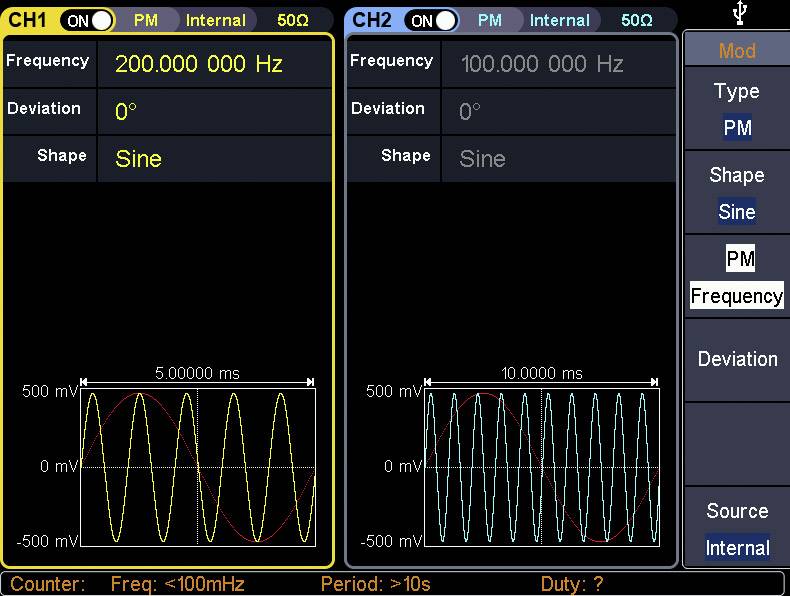

'Oscilloscoop toont twee kanalen CH1 en CH2, beide met sinuscurves. CH1: 200.000 kHz, CH2: 100.000 kHz. Gele en blauwe golfvormen.'

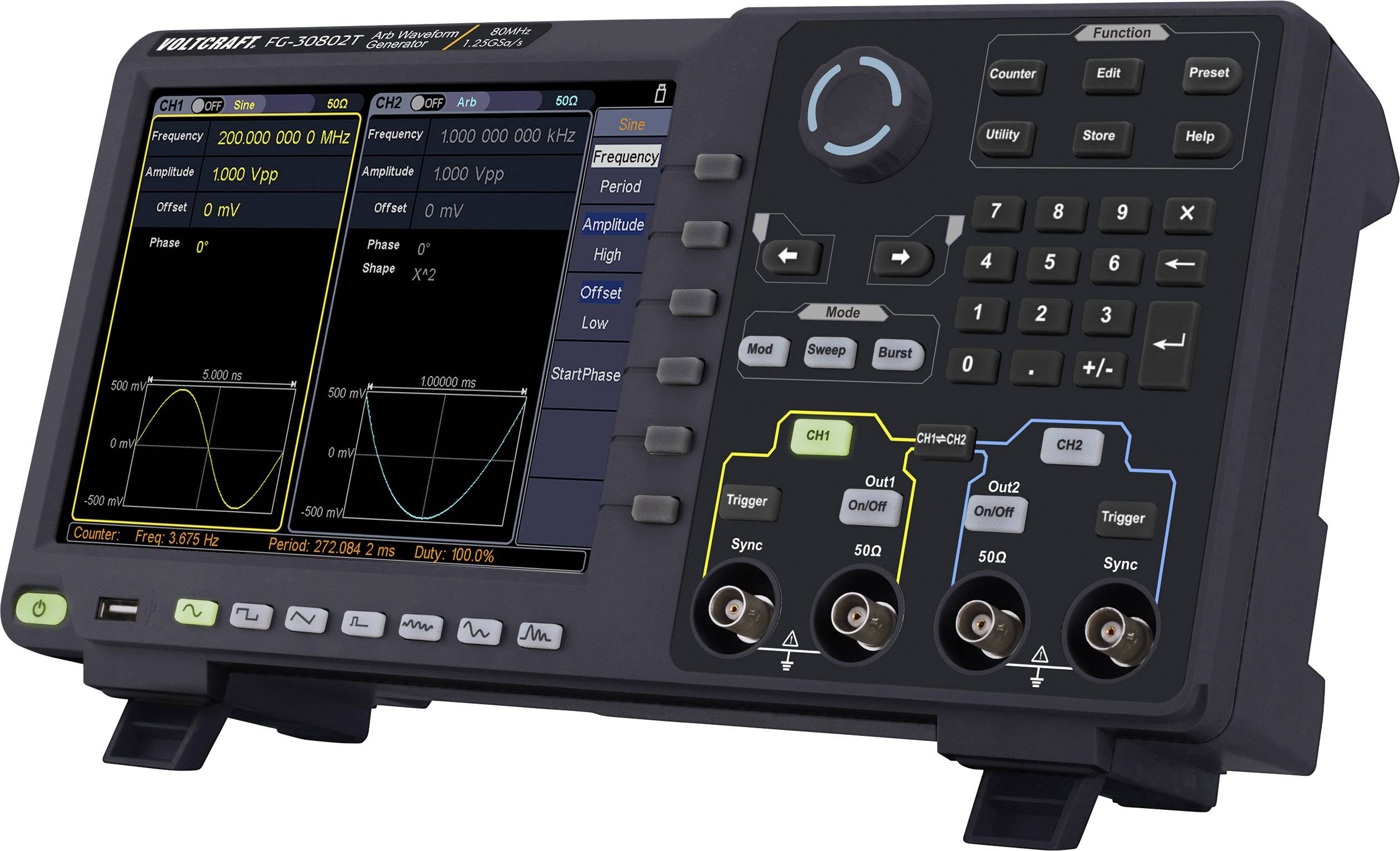

Een digitaal oscilloscoop met twee schermen die frequentie- en amplitudemetingen weergeven. Bedieningsknoppen en aansluitingen onderaan.

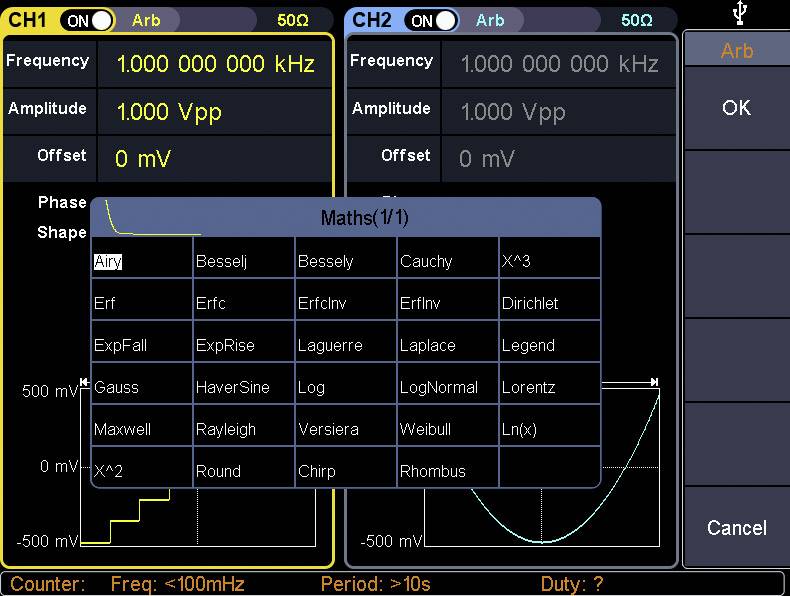

'Oscilloscoopscherm met twee kanalen CH1 en CH2. Frequentie, amplitude en fase-instellingen weergegeven. Wiskundige functies in het selectiemenu.'

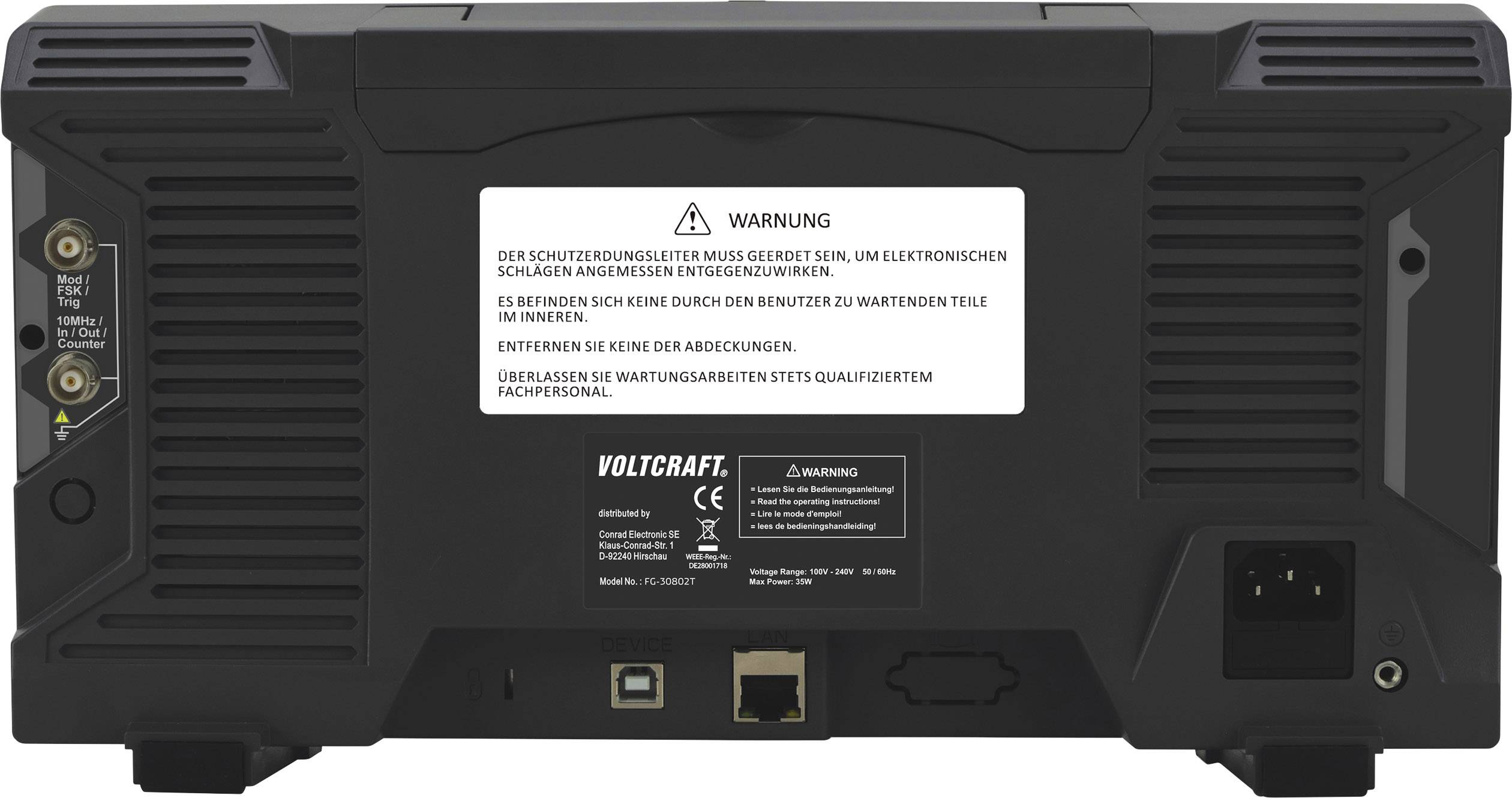

Achterzijde van een Voltcraft elektronisch apparaat met waarschuwingsinstructies, aansluitingen en ventilatiesleuven.

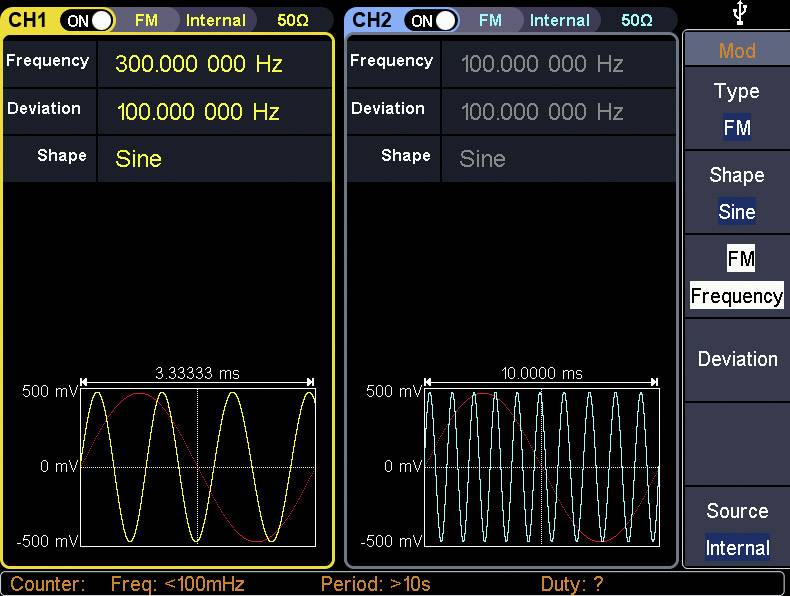

Oscilloscoopscherm met twee kanalen: CH1 toont een sinusgolf bij 300.000 Hz, CH2 toont een sinusgolf bij 100.000 Hz. Frequentie en vorm variëren.

Twee kanalen van een oscilloscoop. Links: CH1 toont een frequentie van 1.000.000.000 kHz, amplitude 1.000 Vpp. Rechts: CH2 met dezelfde waarden. Daaronder zijn diagrammen te zien.

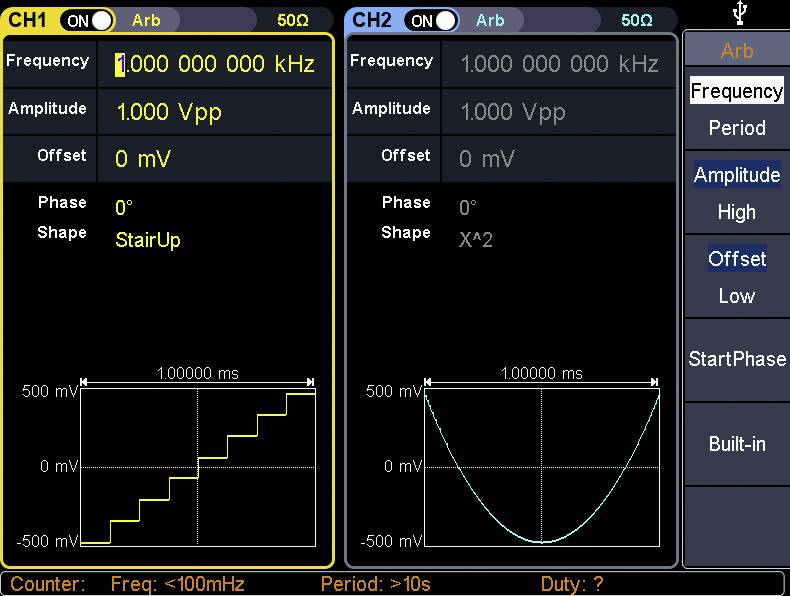

'Een oscilloscoop toont twee signalen: CH1 met trapfunctie, CH2 met sinusvormige functie. Frequentie en amplitude zijn instelbaar.'

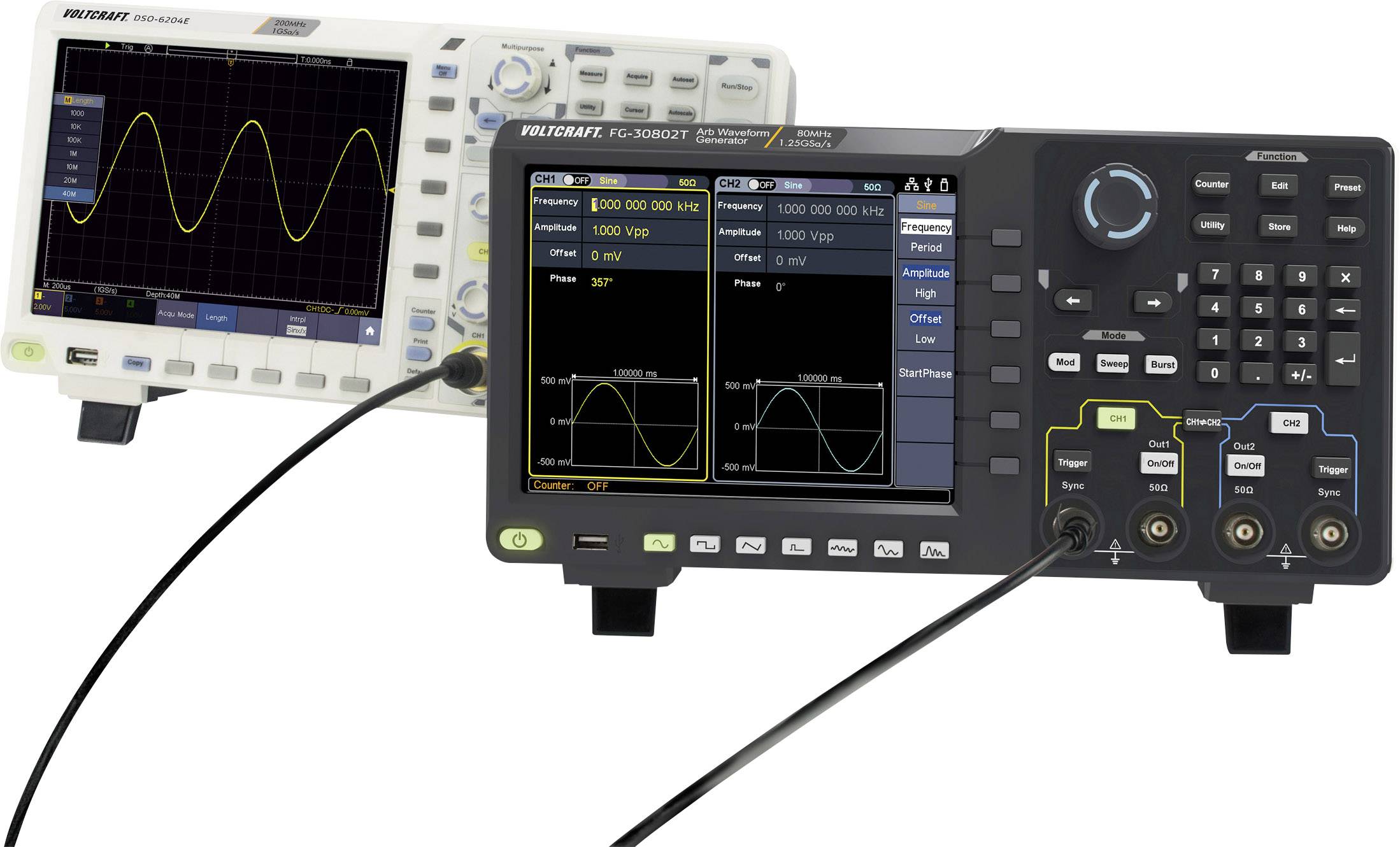

'Oscilloscoop en generator in actie'; toont golfbewegingen op het scherm van een oscilloscoop met aangesloten kabels voor metingen.

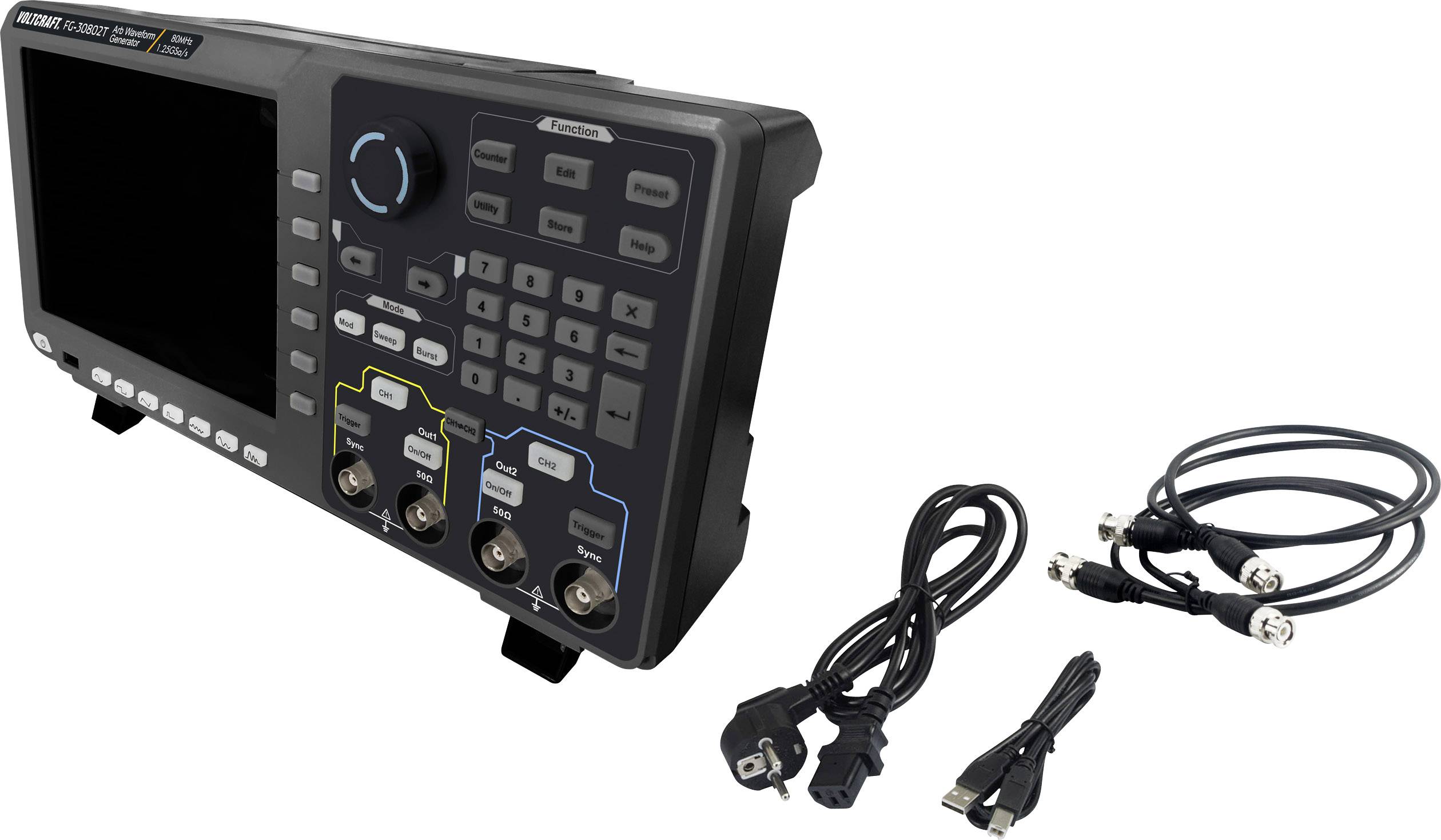

Oscilloscoop met beeldscherm, meerdere knoppen en aansluitingen. Ernaast liggen drie kabels, waaronder stroom- en verbindingskabels.

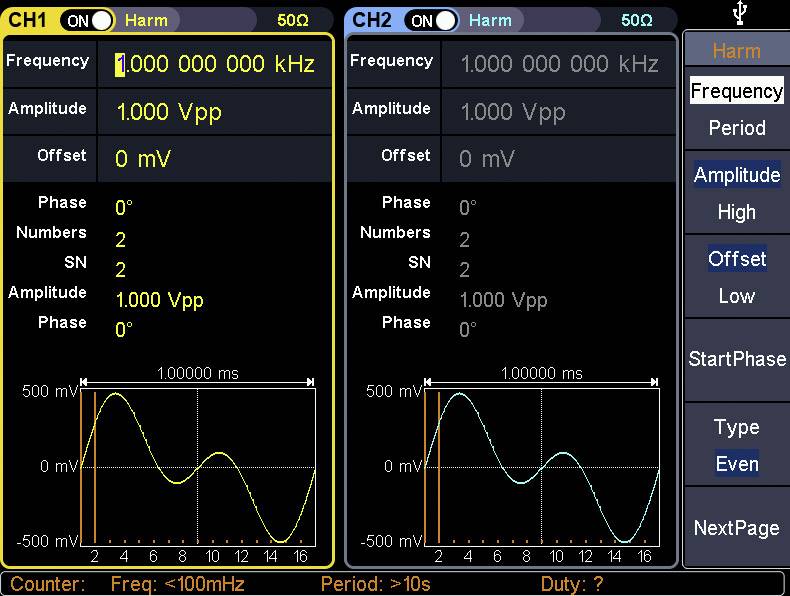

'Oscilloscoopweergave met twee kanalen. CH1 en CH2 tonen sinusgolven. Frequentie: 1 kHz, Amplitude: 1 Vpp, Offset: 0 mV.'

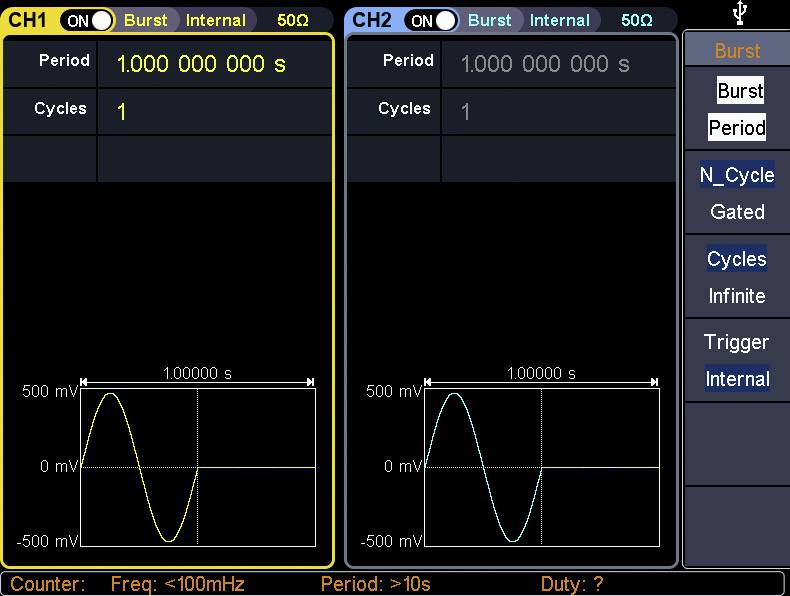

Twee oscilloscoopkanalen tonen periodieke signalen met verschillende burst-instellingen. Links CH1 met gele rand, rechts CH2 met blauwe rand.

'Oscilloscoopweergave met twee kanalen. Links: CH1 toont frequentie 1 kHz, amplitude 1 Vpp. Rechts: CH2 eveneens 1 kHz, 1 Vpp. Grafieken tonen sinusgolven.'

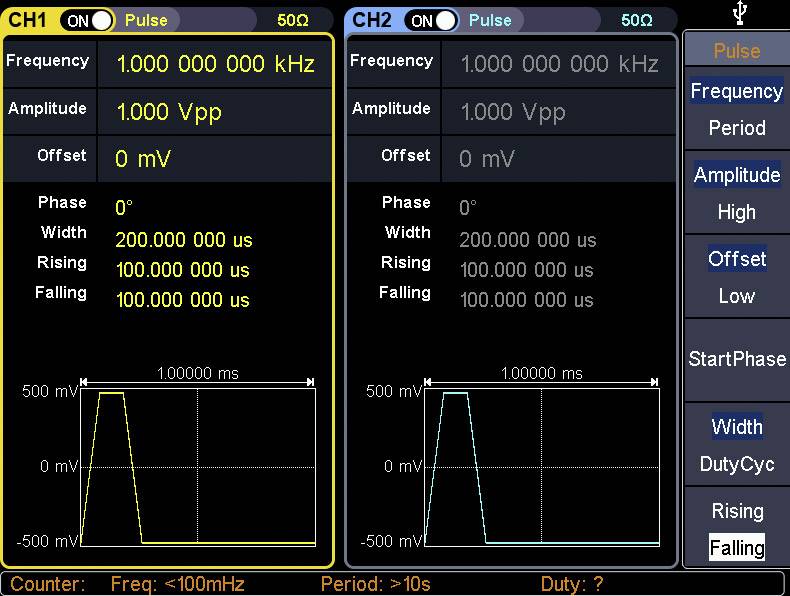

'Oscilloscoopweergave: Twee kanalen tonen golvormen. CH1 geel, CH2 blauw. Frequentie en amplitude identiek. Verschillende breedte en tijden.'

1/16

Extra services en acties

Morgen leverbaar

16 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 900,00 / Stuk)

€ 900,00

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

FG-30802T 80 MHz 2-kanaals arbitraire signaalgenerator met touchscreenbediening

Verticale resolutie van 14 bits
1,25 GS/s samplingfrequentie, 1 μHz frequentieresolutie
Lengte van arbitraire signalen tot 1 m
20,32 cm (8") LCD-touchscreen 800 x 600
Geavanceerde DDS-technologie, 250 MHz piekfrequentie-uitvoer
Signaaluitvoer: 6 basissignaalvormen: sinus, rechthoek, puls, helling, ruis en harmonischen, 152 ingebouwde arbitraire signaalvormgroepen
Talrijke modulatieopties: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, sweep en burst
Geïntegreerde uiterst nauwkeurige frequentieteller voor 100 tot 200 MHz
Ondersteunt SCPI

Technische specificaties

Soortnaam: Functiegenerator

Frequentiebereik: 1 µHz - 80 MHz

Signaaluitgangsvorm: Arbitrair
Ruis
Puls
Blok
Sinus
Driehoek

Frequentiebereik sinus: 1 μHz - 80 MHz

Frequentiebereik rechthoek: 1 μHz - 30 MHz

Weergave: LCD

Frequentiebereik driehoek: 1 μHz - 5 MHz

Frequentiebereik ARB: 1 μHz - 50 MHz

: Fabrieksstandaard (zonder certificaat)

Afm.: (b x h) 340 mm x 177 mm

Gewicht: 2.5 kg

Aantal kanalen: 2-kanaals

Frequentie (max.): 80 MHz

Frequentie (min.): 1 µHz

Bijzonderheden: Modulatie

Meetcategorie: CAT II

Breedte: 340 mm

Hoogte: 177 mm

Interfaces: USB-host
USB-device
LAN

Spanningsverzorging: Werkt op het lichtnet
230 V/AC

Type: FG-30802T

Verpakking: Verpakking zonder plastic

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2139575 VOLTCRAFT FG-30802T Functiegenerator 1 µHz - 80 MHz 2-kanaals Arbitrair, Ruis, Puls, Blok, Sinus, Driehoek

Informatie

Informatie 2139575 VOLTCRAFT FG-30802T Functiegenerator 1 µHz - 80 MHz 2-kanaals Arbitrair, Ruis, Puls, Blok, Sinus, Driehoek

Verklaring van Overeenstemming

Verklaring van Overeenstemming 2139575 VOLTCRAFT FG-30802T Functiegenerator 1 µHz - 80 MHz 2-kanaals Arbitrair, Ruis, Puls, Blok, Sinus, Driehoek

Garantievoorwaarden

Garantievoorwaarden 2139575 VOLTCRAFT FG-30802T Functiegenerator 1 µHz - 80 MHz 2-kanaals Arbitrair, Ruis, Puls, Blok, Sinus, Driehoek

Omschrijving

2-kanaals arbitraire functiegenerator FG-30000T met touchscreen.

Deze arbitraire functiegenerator produceert dankzij zijn digitale signaalopwekking (DDS-technologie) stabiele, nauwkeurige en zuivere uitgangssignalen met een bandbreedte van 80 MHz, een real-time sampling van 1,25 GS/s (max.) en een frequentieresolutie van 1 μHz.

De generator beheerst 6 basissignaalgroepen (sinus, rechthoek, puls, helling, ruis en harmonischen) en 152 geïntegreerde arbitraire signalen (1 μHz - 50 MHz) met een verticale resolutie van 14 bits. Bovendien biedt hij talrijke modulatieopties, o.a. AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, sweep en burst.

Alle signaalparameters en instellingen worden via een gebruiksvriendelijke grafische interface op een 8" (20,32 cm) TFT-LCD-touchscreen met 800 x 600 pixels weergegeven.

Uitvoering

6 basissignaalvormen: sinus, rechthoek, impuls, helling, ruis en harmonischen, 152 ingebouwde arbitraire signaalvormgroepen
Talrijke modulatieopties: AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, sweep, burst
Frequentiebereik: 100 - 200 MHz
Resolutie van de teller: 7 posities
Signaallengte: 2 pts tot 1 Mpts
Communicatie-interface: USB-host, USB-apparaat, LAN
Ingang: teller, externe modulatie, externe trigger, externe referentiepuls
