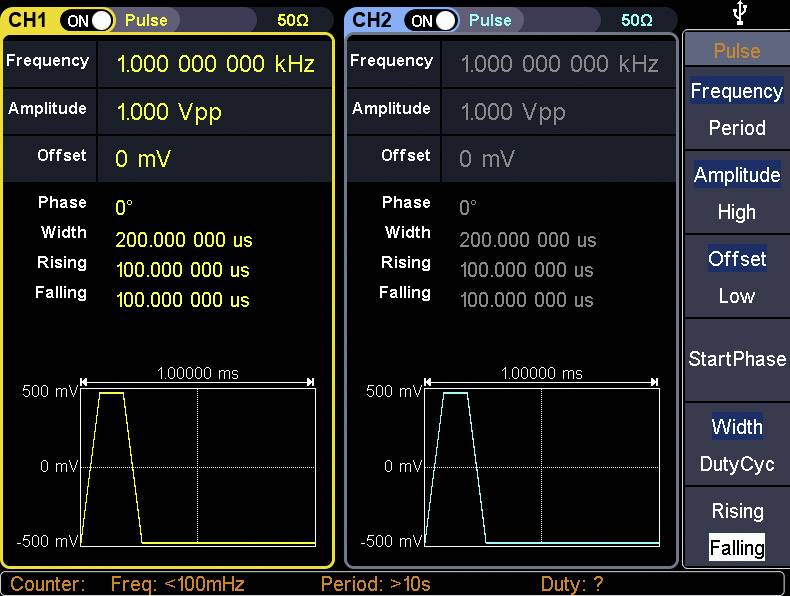

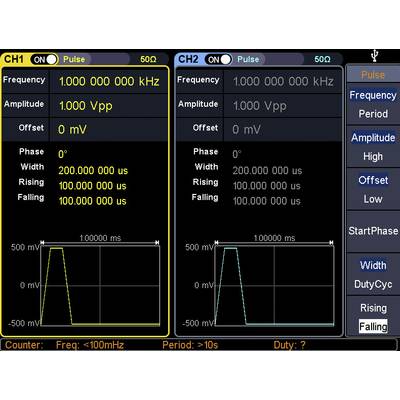

'Oscilloscoopweergave met twee kanalen. CH1: 1 MHz, Amplitude: 1 Vpp, Offset: 0 mV. CH2: 1 MHz, Amplitude: 1 Vpp, Offset: 0 mV.'

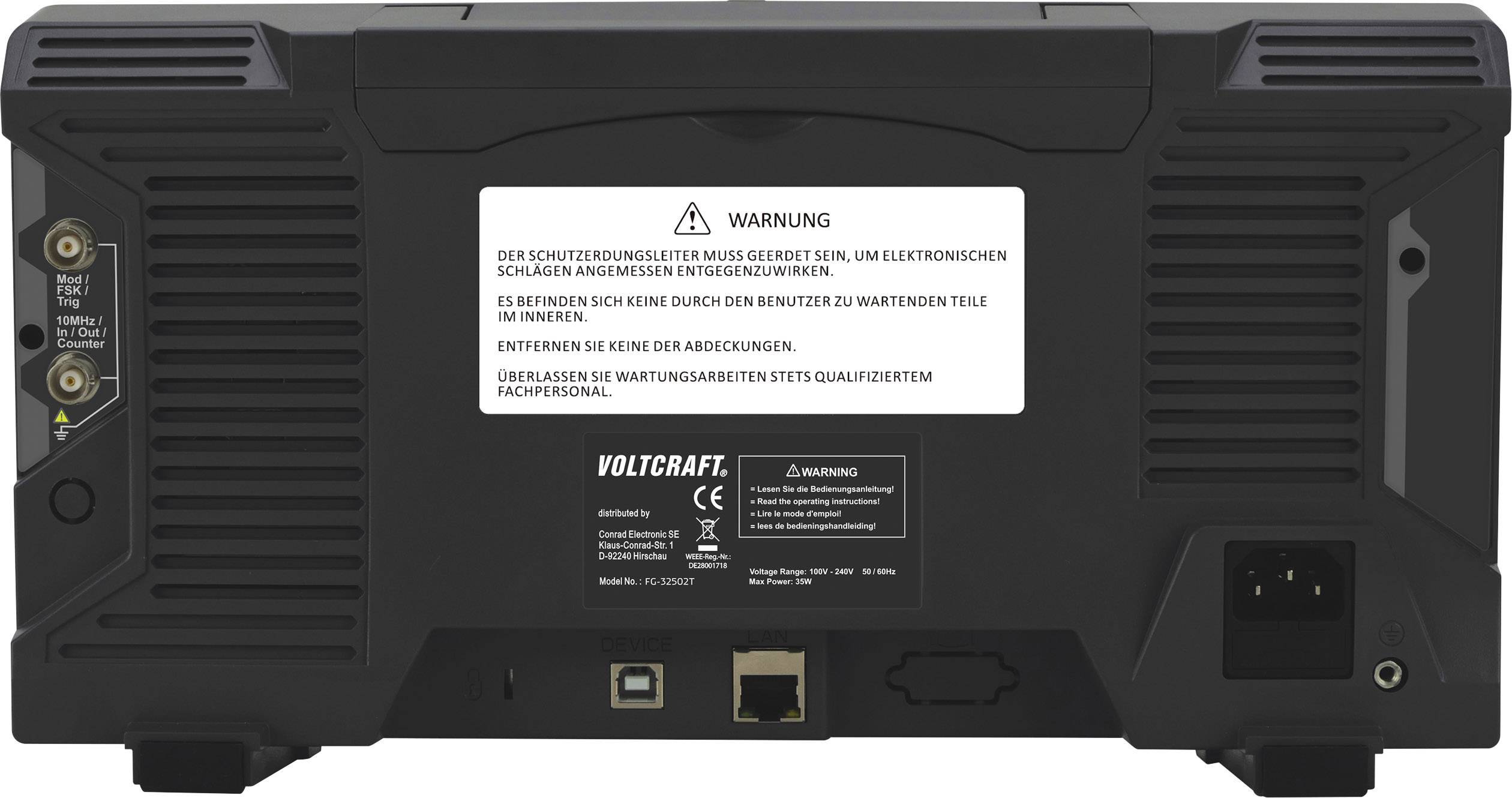

Achterzijde van een elektronisch apparaat. Bevat waarschuwingen in het Duits met betrekking tot elektrische veiligheid. Merklogo linksonder.

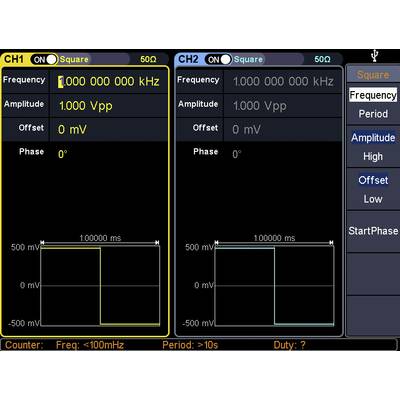

'Oscilloscoop-scherm met twee kanalen: CH1 en CH2. Beide tonen frequentie 1 kHz, amplitude 1 Vpp, offset 0 mV, fase 0°. Rechthoekig signaal.'

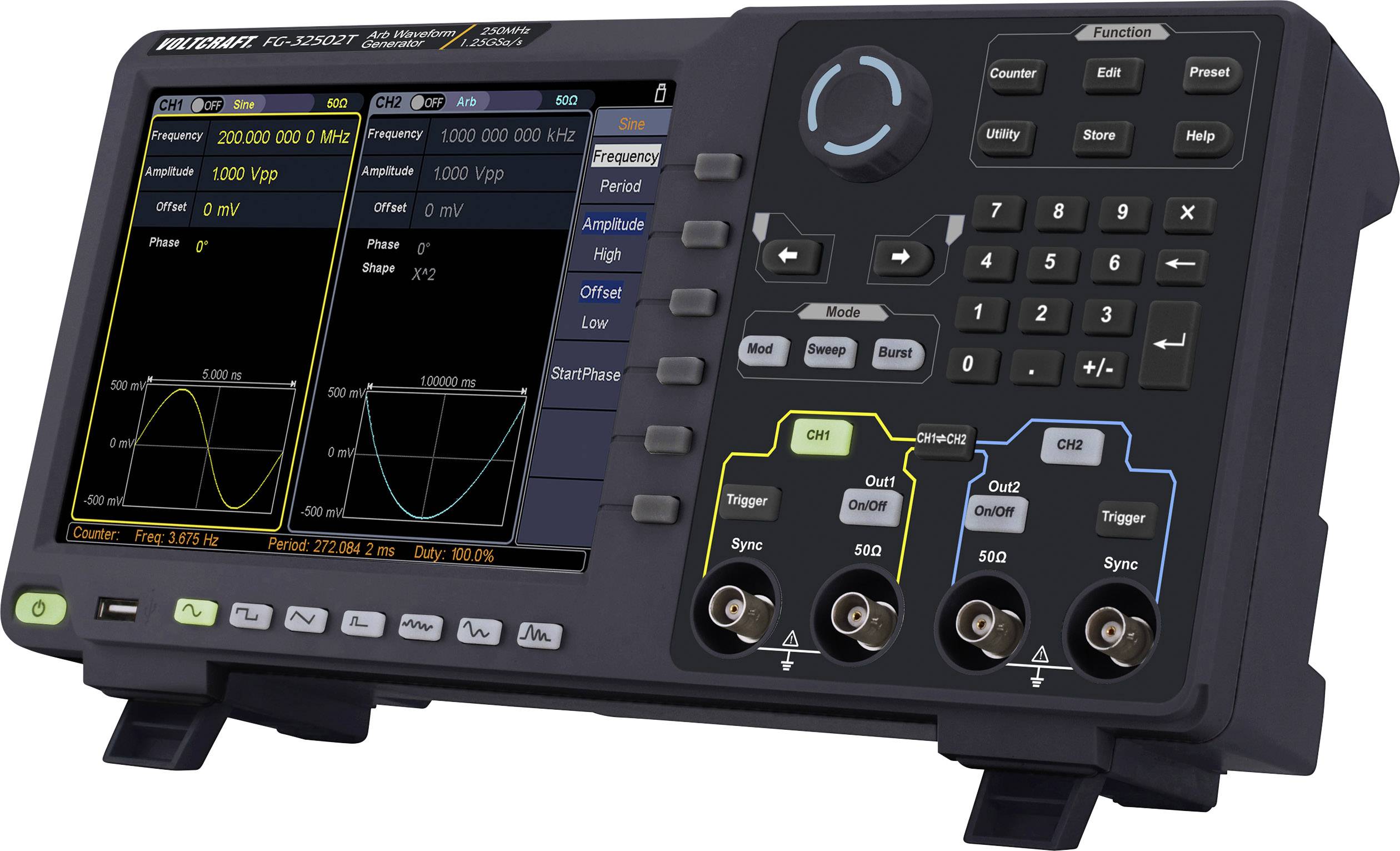

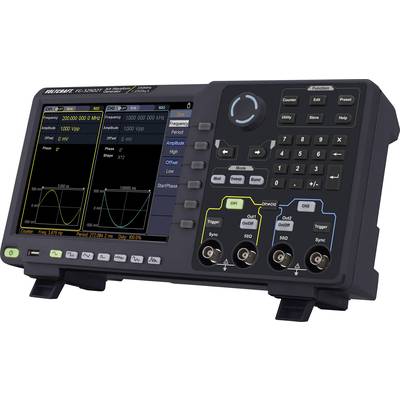

Een oscilloscoop toont verschillende signalen op een scherm, met drie kanalen voor het meten van frequenties en andere parameters.

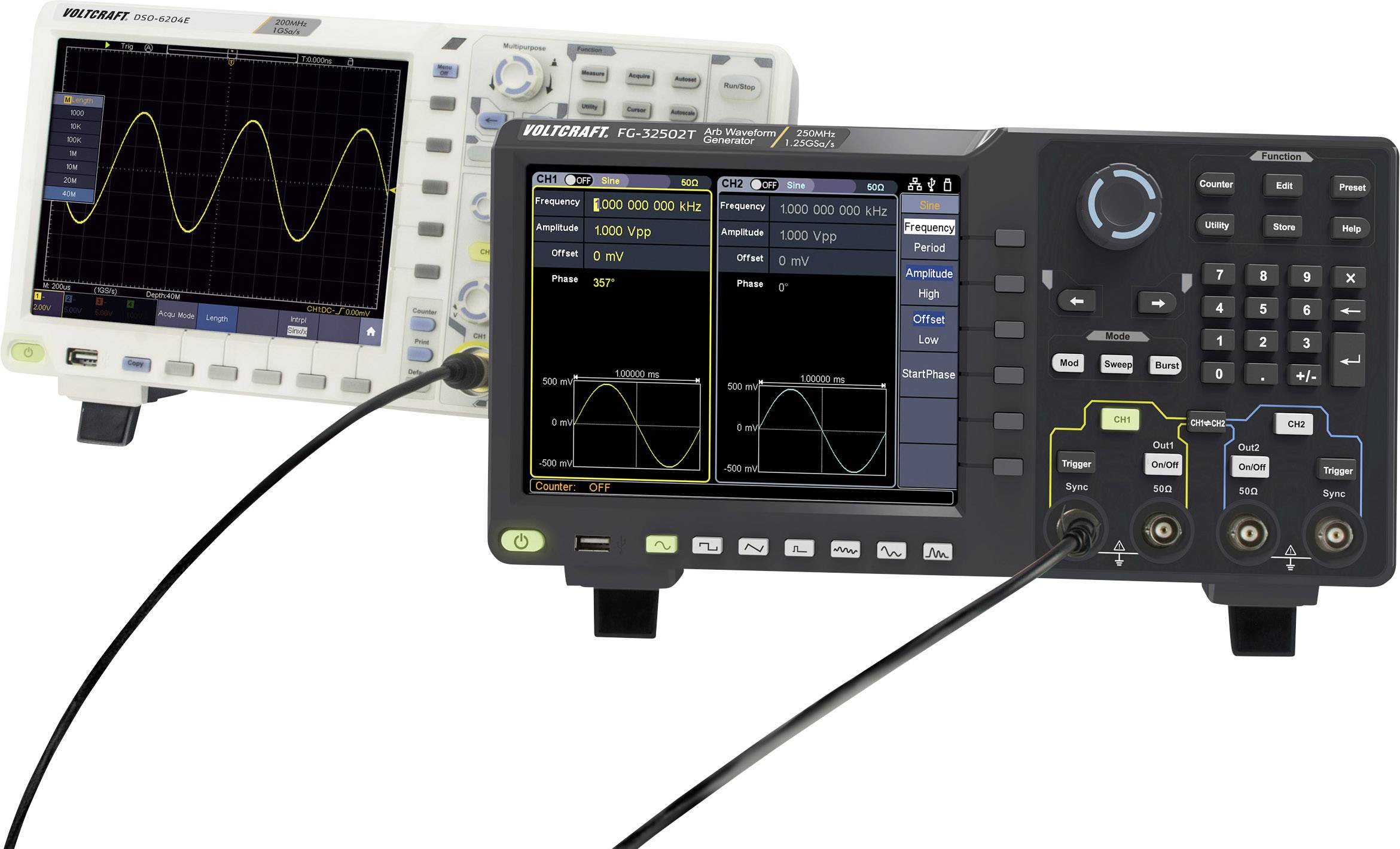

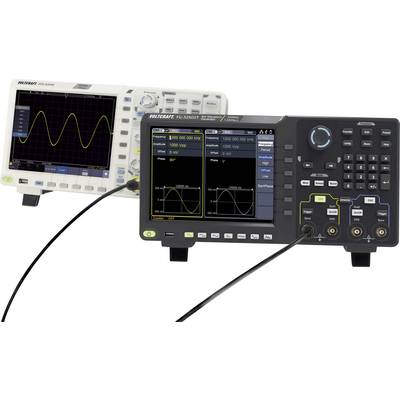

Twee oscilloscopen tonen sinusgolven. Het voorste toestel heeft een modern ontwerp met een gekleurd display en meerdere aansluitingen.

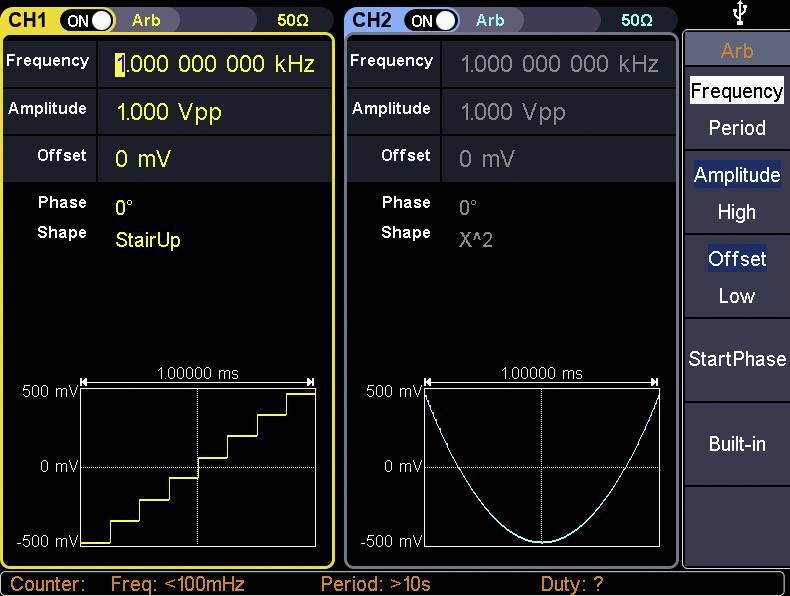

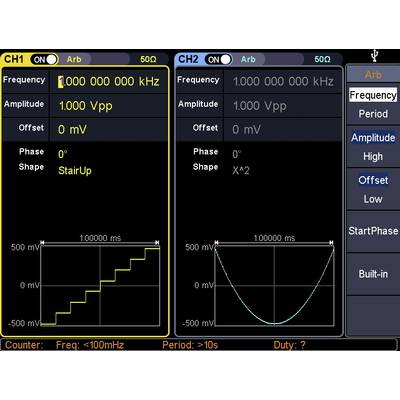

Twee oscilloscoopkanalen: CH1 toont een trapvormige stijging, amplitude 1.000 Vpp; CH2 toont een kwadratische curve x^2, amplitude 0 mV.

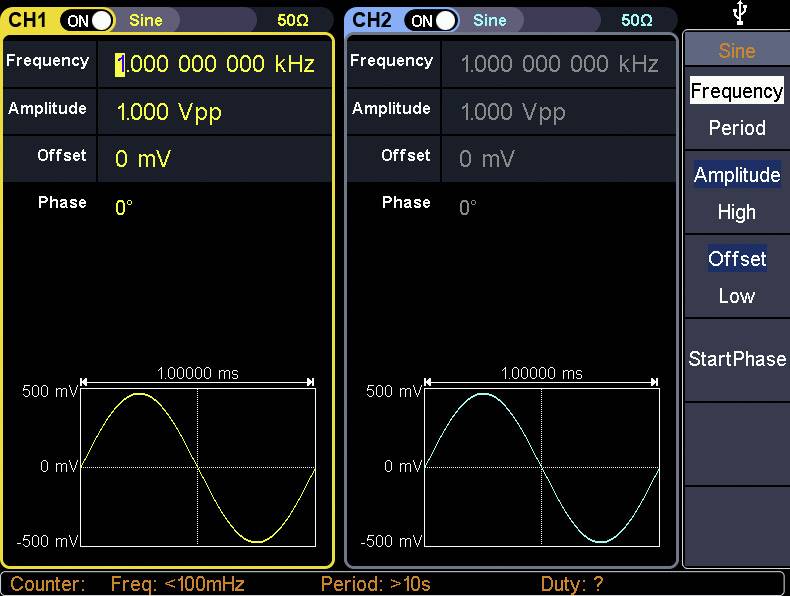

'Oscilloscoopscherm met twee kanalen: CH1 en CH2. Beide tonen sinusgolven met 1 GHz frequentie en 1 Vpp amplitude. CH1 is geel, CH2 is blauw.'

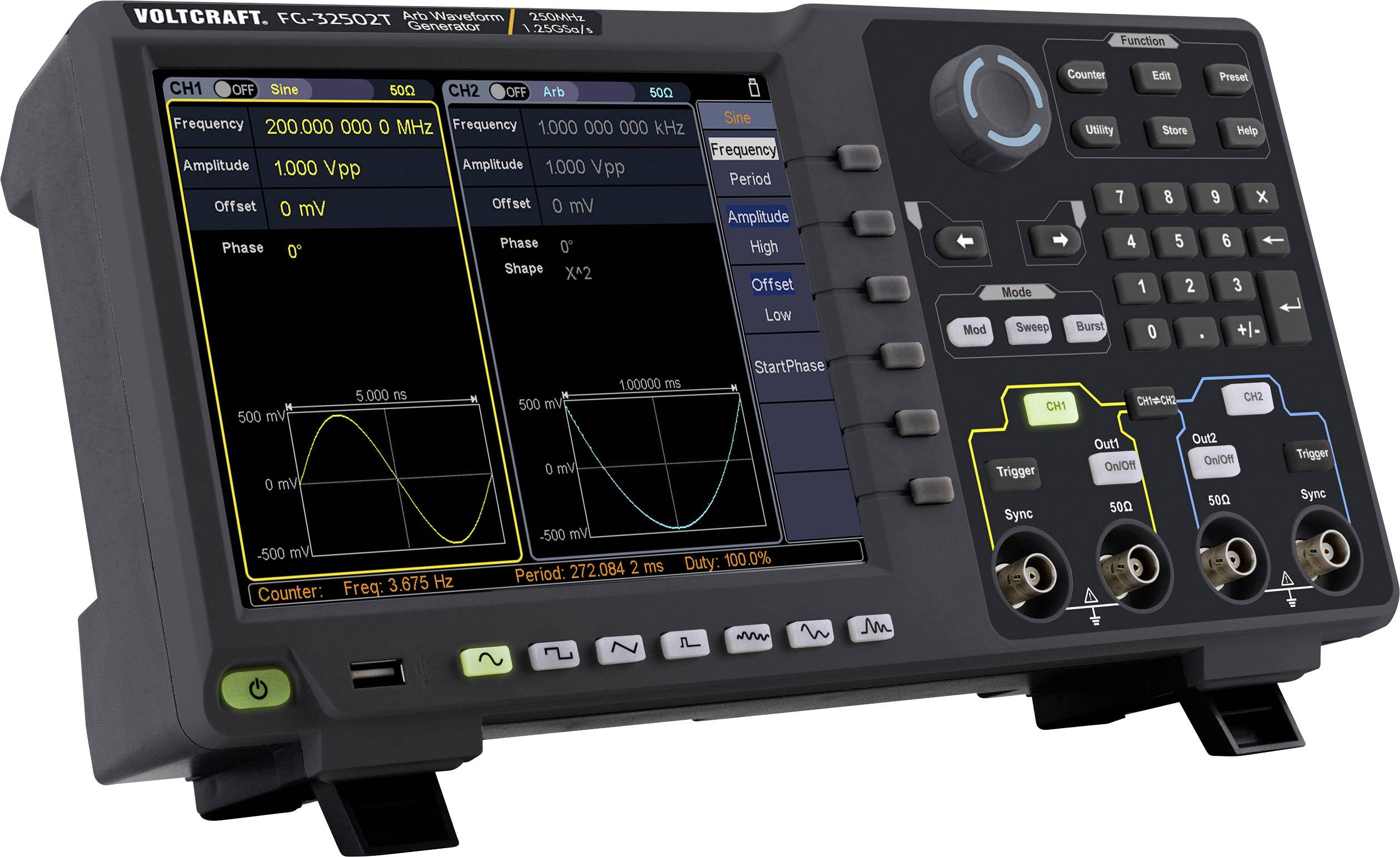

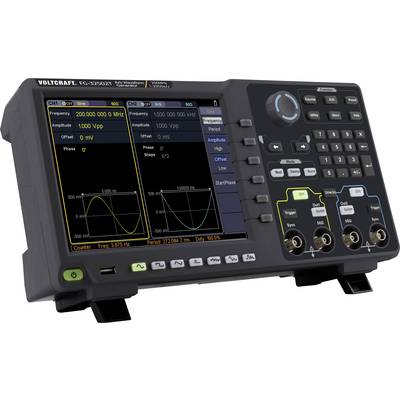

Een digitale oscilloscoop met twee kanalen toont frequenties en amplitudes op het display. Het apparaat beschikt over verschillende bedieningsknoppen en aansluitingen.

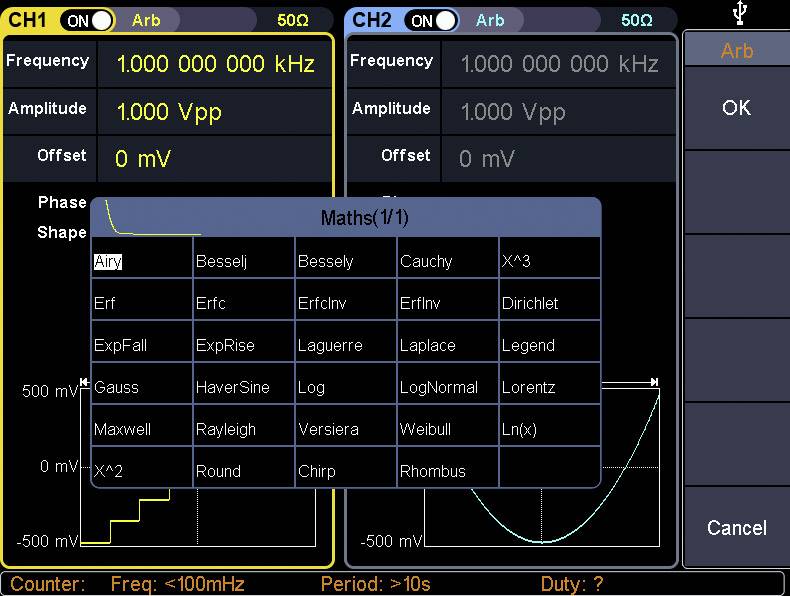

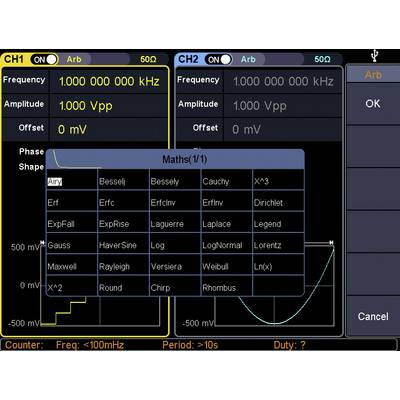

Oscilloscoopscherm met twee kanalen, CH1 en CH2, toont frequentie en amplitude. Wiskundige functies worden weergegeven.

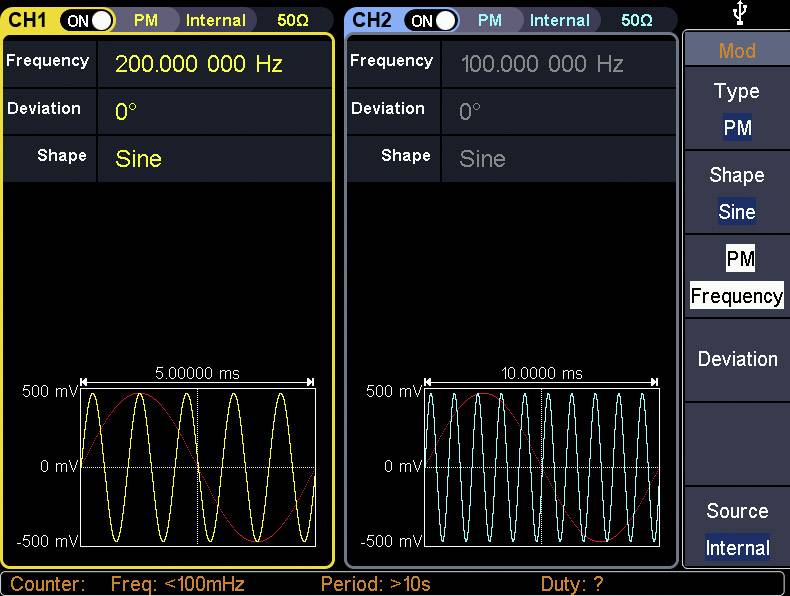

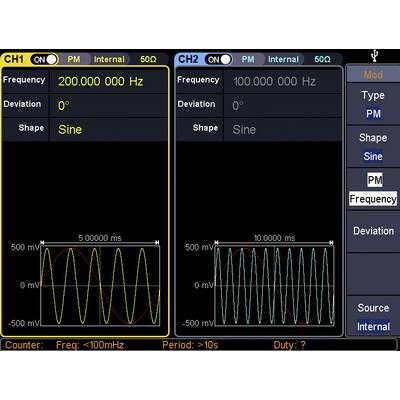

Twee oscilloscoopkanalen. CH1: 200 kHz, sinusvorm, 0° afwijking. CH2: 100 kHz, sinusvorm, 0° afwijking. Displays tonen golfvormen.

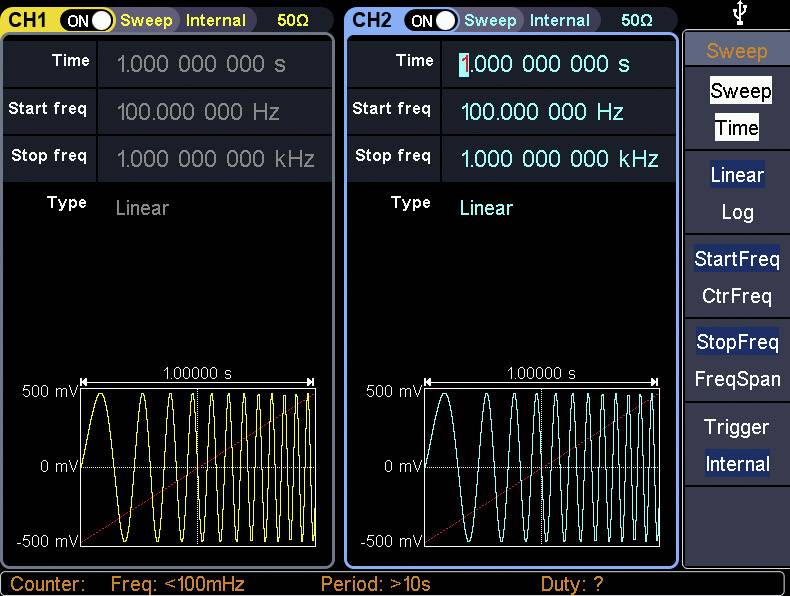

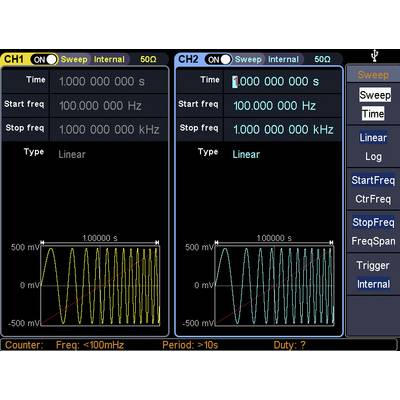

Twee oscilloscoopkanalen tonen sinusgolven. CH1 toont 1 Hz, CH2 toont 1 kHz. Beide met lineaire frequentiezwaai, geen signaalamplitude weergegeven.

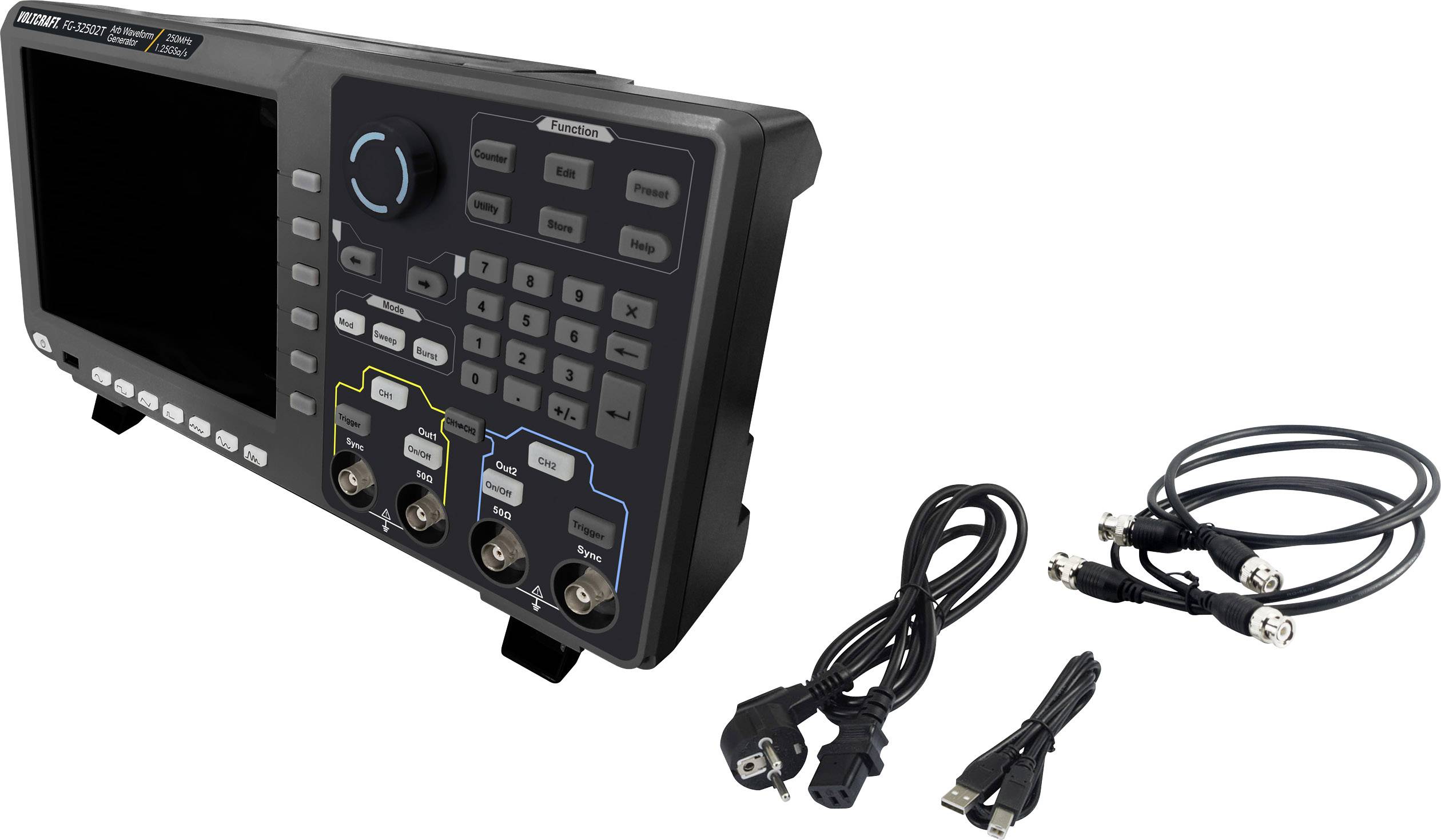

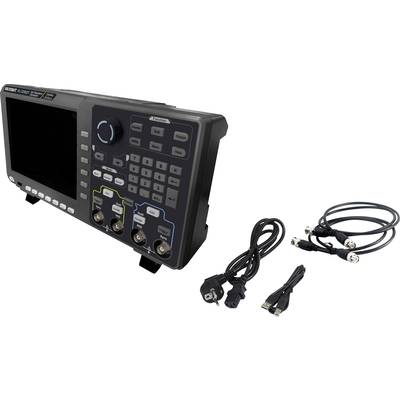

Oscilloscoop met meerdere aansluitingen en bedieningsknoppen. Ernaast liggen kabels, waaronder stroom- en gegevensverbindingskabels.

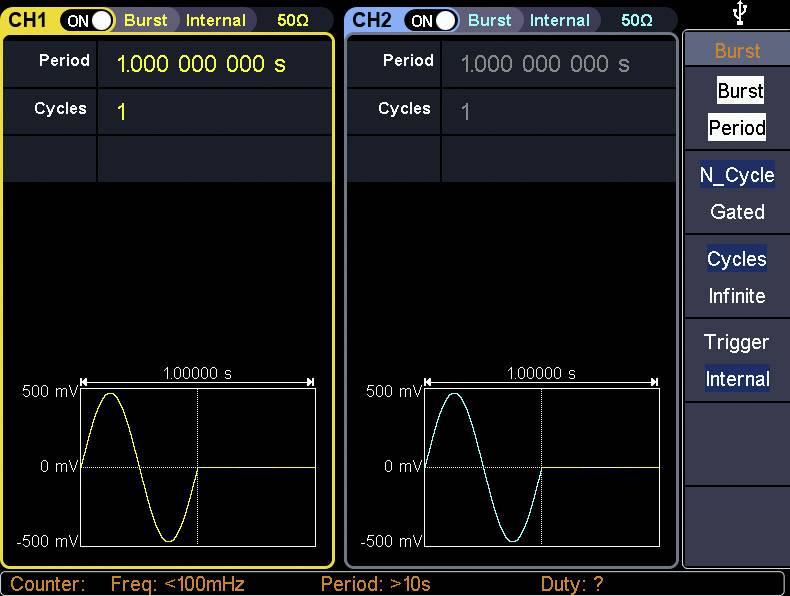

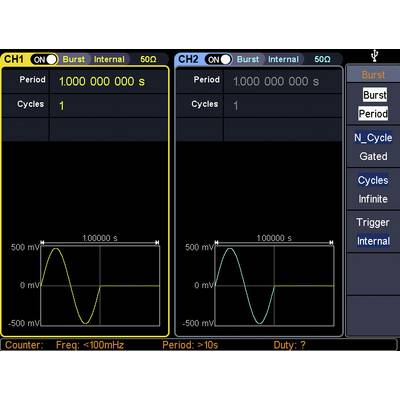

Tweekanaals oscilloscoopscherm: Links kanaal 1 en rechts kanaal 2, beide met golfvormen. Instellingen zoals 'Burst', 'Periode' en 'Cycli' zichtbaar.

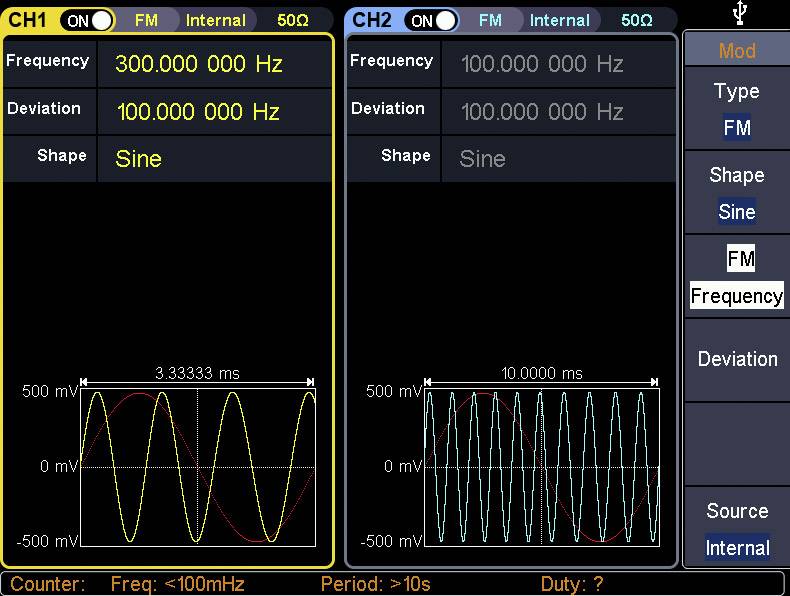

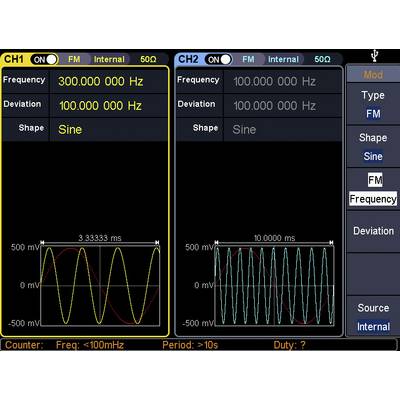

'Twee oscilloscoopschermen met kanalen CH1 en CH2. Beide vertonen sinusgolven. CH1: 300 kHz, CH2: 100 kHz. Afwijking, Vorm: Sinus.'

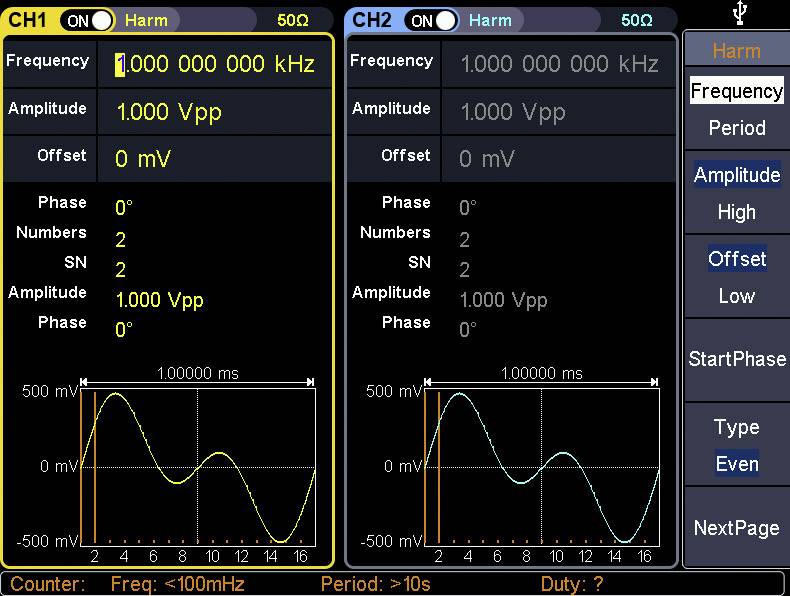

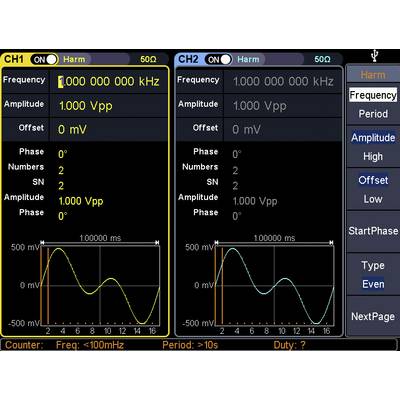

'Oscilloscoopweergave: Twee kanalen CH1 en CH2 tonen frequentie 1 kHz, amplitude 1 Vpp, offset 0 mV, met harmonische signalen en diagrammen.'

1/16

Extra services en acties

9 Stuk(s)

Verkoop en verzending:

Aantal

Stuk(s)

Totaal (€ 1.541,32 / Stuk)

€

Slechts 9 Stuk(s) beschikbaar

Juridisch probleem melden

Highlights & Details

FG-32502T 250 MHz 2-kanaals arbitraire signaalgenerator met touchscreenbediening

250 MHz
Twee kanalen
Verticale resolutie van 14 bits
1,25 GS/s samplingfrequentie, 1 μHz frequentieresolutie
Lengte van arbitraire signalen tot 1 m
20,32 cm (8") LCD-touchscreen 800 x 600
Geavanceerde DDS-technologie, 250 MHz piekfrequentie-uitvoer
Signaaluitvoer: 6 basissignaalvormen: sinus, rechthoek, puls, helling, ruis en harmonischen, 152 ingebouwde arbitraire signaalvormgroepen
Talrijke modulatieopties: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, sweep en burst
Geïntegreerde uiterst nauwkeurige frequentieteller voor 100 tot 200 MHz
Ondersteunt SCPI

Technische specificaties

Soortnaam: Functiegenerator

Frequentiebereik: 1 µHz - 250 MHz

Signaaluitgangsvorm: Arbitrair
Ruis
Puls
Blok
Sinus
Driehoek

Frequentiebereik sinus: 1 μHz - 250 MHz

Frequentiebereik rechthoek: 1 μHz - 50 MHz

Weergave: LCD

Frequentiebereik driehoek: 1 μHz - 5 MHz

Frequentiebereik ARB: 1 μHz - 50 MHz

: Fabrieksstandaard (zonder certificaat)

Afm.: (b x h) 340 mm x 177 mm

Gewicht: 2.5 kg

Aantal kanalen: 2-kanaals

Frequentie (max.): 250 MHz

Frequentie (min.): 1 µHz

Bijzonderheden: Modulatie

Meetcategorie: CAT II

Breedte: 340 mm

Hoogte: 177 mm

Interfaces: USB-host
USB-device
LAN

Spanningsverzorging: Werkt op het lichtnet
230 V/AC

Type: FG-32502T

Verpakking: Verpakking zonder plastic

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2104622 VOLTCRAFT FG-32502T Functiegenerator 1 µHz - 250 MHz 2-kanaals Arbitrair, Ruis, Puls, Blok, Sinus, Driehoek

Informatie

Informatie 2104622 VOLTCRAFT FG-32502T Functiegenerator 1 µHz - 250 MHz 2-kanaals Arbitrair, Ruis, Puls, Blok, Sinus, Driehoek

Verklaring van Overeenstemming

Verklaring van Overeenstemming 2104622 VOLTCRAFT FG-32502T Functiegenerator 1 µHz - 250 MHz 2-kanaals Arbitrair, Ruis, Puls, Blok, Sinus, Driehoek

Garantievoorwaarden

Garantievoorwaarden 2104622 VOLTCRAFT FG-32502T Functiegenerator 1 µHz - 250 MHz 2-kanaals Arbitrair, Ruis, Puls, Blok, Sinus, Driehoek

Omschrijving

2-kanaals arbitraire functiegenerator FG-30000T met touchscreen.

Deze arbitraire functiegenerator produceert dankzij zijn digitale signaalopwekking (DDS-technologie) stabiele, nauwkeurige en zuivere uitgangssignalen met een bandbreedte van 80 MHz, een real-time sampling van 1,25 GS/s (max.) en een frequentieresolutie van 1 μHz.

De generator beheerst 6 basissignaalgroepen (sinus, rechthoek, puls, helling, ruis en harmonischen) en 152 geïntegreerde arbitraire signalen (1 μHz - 50 MHz) met een verticale resolutie van 14 bits. Bovendien biedt hij talrijke modulatieopties, o.a. AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, sweep en burst.

Alle signaalparameters en instellingen worden via een gebruiksvriendelijke grafische interface op een 8" (20,32 cm) TFT-LCD-touchscreen met 800 x 600 pixels weergegeven.

Uitvoering

6 basissignaalvormen: sinus, rechthoek, impuls, helling, ruis en harmonischen, 152 ingebouwde arbitraire signaalvormgroepen
Talrijke modulatieopties: AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep, Burst
Frequentiebereik: 100 - 200 MHz
Resolutie van de teller: 7 posities
Signaallengte: 2 pts tot 1 Mpts
Communicatie-interface: USB-host, USB-apparaat, LAN
Ingang: teller, externe modulatie, externe trigger, externe referentiepuls
