Joy-it JT-PSG9080-B Signaalgenerator 0 MHz - 80 Hz 2-kanaals Driehoek, Lorentz-verdeling, Puls, Ruis, Blok, Sinus, TTL,
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
30 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 227,27 / Stuk)
€ 227,27
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
PSG9080-Black Edition, 2-kanaals signaalgenarator, 1-kanaals frequentieteller, 80MHZ, 300 MSA/s
- 2-kanaals signaalgenerator
- 1-kanaals frequentieteller
- Verschillende modulatiefuncties
- Sweep/VCO
- Frequentiebereik tot 80 MHz
- Sampling rate 300 MSa/s
- Menutalen: Duits, Engels, Frans
- BLACK Edition
Technische specificaties
- 3.5" TFT-display
- Aansluiting: BNC-klemmen
- Modulatiefuncties: AM, FM, PM, ASK, FSK, PSK, PWM, burst
- Sampling rate 300 MSa/s
- Verticale golfresolutie 14 bit
- Signaalvormen: Lorentz-puls, puls, halve as, ruis, exponentiele aan/uit-beweging, rechthoek, driehoek, sinus, TTL
- Modulatie: Frequentiemodulatie, fasemodulatie, amplitudemodulatie, pulsbreedtemodulatie, frequentieaanpassing
- Minimale frequentieresolutie: 1 nHz
- Frequentienauwkeurigheid: 5 ppm
- Frequentiestabiliteit: ± 3 ppm/jaar
- Toegest. Bedrijfsvochtigheid: 80%
- Ingangsspanning: 85 V - 264 V AC / 47 - 63 Hz.
- Frequentiebereik
- Sinus: 1 nHz - 80 MHz
- Rechthoek, puls: 1 nHz - 30 MHz
- Driehoek, willekeurig: 1 nHz - 50 MHz
- TTL: 1 nHz - 20 MHz.
- Soortnaam
Signaalgenerator
- Frequentiebereik
0 MHz - 80 Hz
- Signaaluitgangsvorm
Driehoek
Lorentz-verdeling
Puls
Ruis
Blok
Sinus
TTL
Zaagtand
- Frequentiebereik sinus
80 MHz
- Vervormingsfactor sinus
0,9 %
- Frequentiebereik rechthoek
30 MHz
- Weergave
LCD
- Frequentiebereik driehoek
50 MHz
Fabrieksstandaard (zonder certificaat)
- Afm.
(b x h) 219 mm x 160 mm
- Gewicht
1030 g/m
- Aantal kanalen
2-kanaals
- Frequentie (max.)
80 Hz
- Frequentie (min.)
0 MHz
- Bijzonderheden
Incl. frequentieteller
- Breedte
219 mm
- Hoogte
160 mm
- Spanningsverzorging
230 V/AC
- Type
JT-PSG9080-B
Documenten en downloads
Datablad
Datablad 3059177 Joy-it JT-PSG9080-B Signaalgenerator 0 MHz - 80 Hz 2-kanaals Driehoek, Lorentz-verdeling, Puls, Ruis, Blok, Sinus, TTL,
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3059177 Joy-it JT-PSG9080-B Signaalgenerator 0 MHz - 80 Hz 2-kanaals Driehoek, Lorentz-verdeling, Puls, Ruis, Blok, Sinus, TTL,
Gebruiksaanwijzingen en veiligheidsinformatie 3059177 Joy-it JT-PSG9080-B Signaalgenerator 0 MHz - 80 Hz 2-kanaals Driehoek, Lorentz-verdeling, Puls, Ruis, Blok, Sinus, TTL,
Gebruiksaanwijzingen en veiligheidsinformatie 3059177 Joy-it JT-PSG9080-B Signaalgenerator 0 MHz - 80 Hz 2-kanaals Driehoek, Lorentz-verdeling, Puls, Ruis, Blok, Sinus, TTL,
Omschrijving

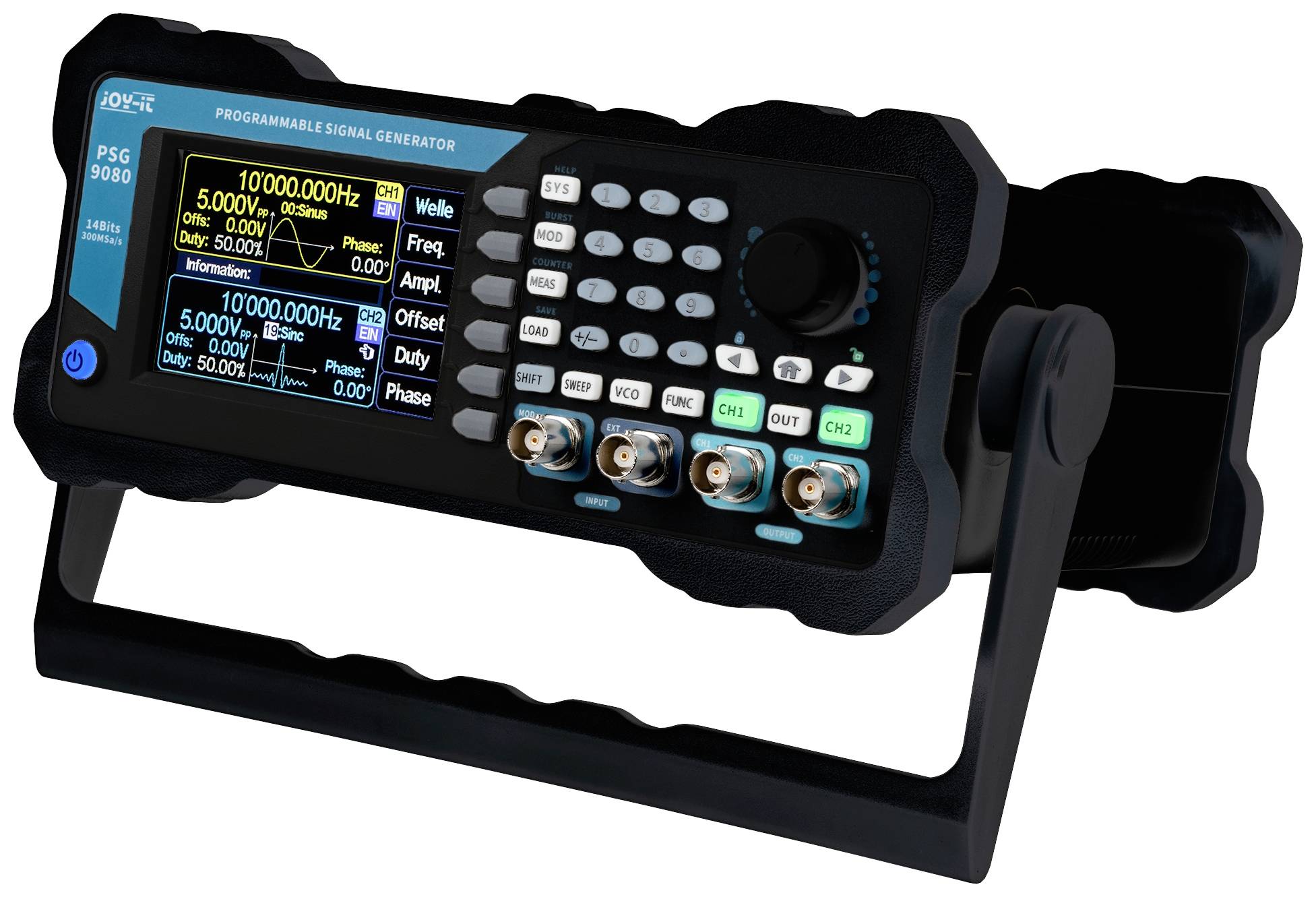

De programmeerbare signaalgenerator PSG9080 kan veel verschillende golfvormen genereren zoals sinus-, rechthoek-, driehoek-, puls- en aangepaste golven. De signaalgenerator heeft een ruim frequentiebereik, van 1 nHz tot 80 MHz en een sampling rate van 300 Msa/s. De behuizing is hoogwaardig afgewerkt en heeft slipvaste voetjes om aangenaam werken mogelijk te maken. Verschillende signaalmodulatiemethoden, zoals frequentiemodulatie, fasemodulatie, amplitudemodulatie, pulsbreedtemodulatie of frequentiemodulatie zijn met dit apparaat geen uitdaging meer. De geïntegreerde meetfunctie maakt het bovendien mogelijk de frequentie en de periode- en inschakelduur van externe signalen te meten en in realtime op het beeldscherm weer te geven. De signaalgenerator kan door zijn intuïtieve knoppenindeling en het 3,5-inch-kleuren-LCD met hoge resolutie uiterst eenvoudig worden bediend. Verschillende instellingen kunnen in groepen worden opgeslagen en daardoor uiterst snel weer worden opgeroepen. Bovendien kan het menu in het Duits, Engels en Frans worden weergegeven.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- Signaalgenerator
- 2x BNC-signaalklemmen
- Aansluitkabel
