GW Instek AFG-2225 Functiegenerator 0.1 Hz - 25 MHz 2-kanaals Arbitrair, Sinus, Blok, Ruis, Driehoek kopen ? Conrad Electronic

Een functiegenerator-apparaat met een digitaal display dat frequentie en golfvormen weergeeft. Belangrijkste bedieningselementen aan de voorzijde.

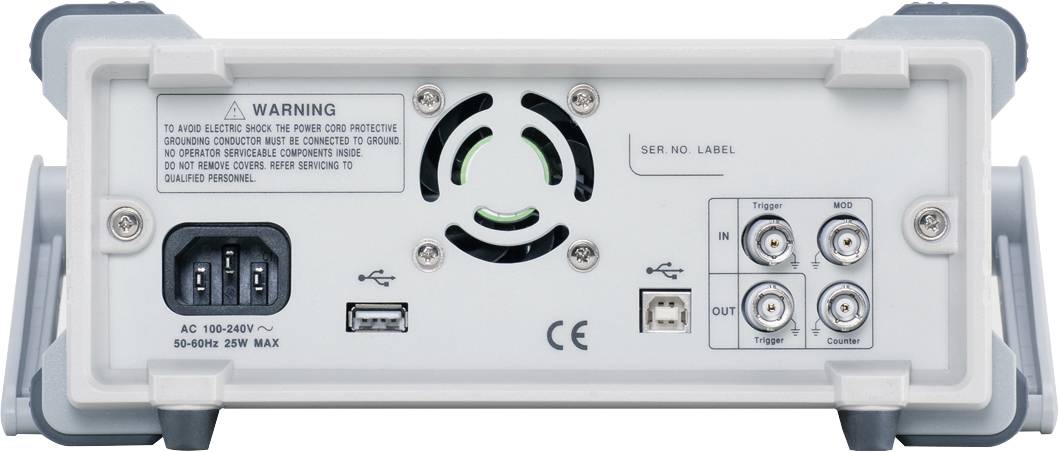

Achterkant van een elektrisch apparaat met stroomaansluiting, ventilator, USB-poort, waarschuwingslabel en meerdere kabelaansluitingen.

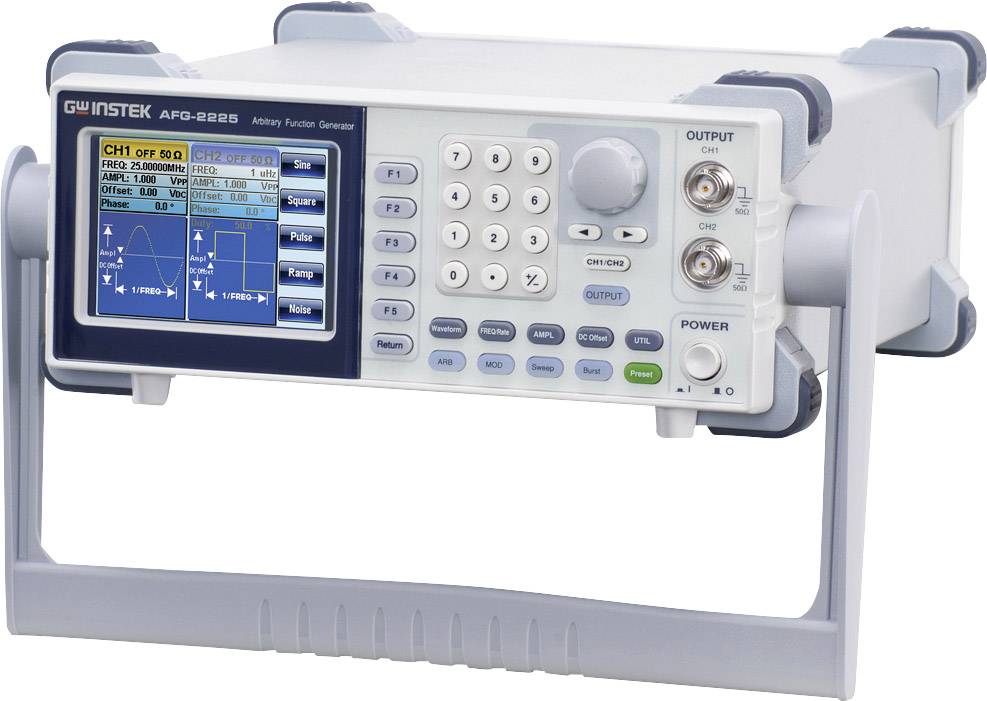

Een functiegenerator met scherm toont verschillende golfvormen, knoppen voor instelling en aansluitingen voor ingang en uitgang.

1/3

Leverbaar do. 10 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 395,87 / Stuk)

€ 417,36

-5 %

€ 395,87

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Arbitraire functiegenerator AFG-2225

2 onafhankelijke uitgangskanalen
Bandbreedte 1 µHz - 25 MHz
Arbitraire generator 120 MSa/s
Directe, digitale signaalopwekking (DDS)
USB-host

Technische specificaties

AM/FM/PWM-modulatie: 2 MHz - 20 kHz
FSK-modulatie: 2 MHz - 100 kHz
Offset: ± 5 Vp
Curvengeheugen: 4 kPt
Impedantie: 50 Ω
Ingangsweerstand: 1 kΩ // 1 pF
Resolutie: 0,1 Hz
Weergave: kleuren-LCD 8,89 cm

Signaaluitgangsvorm: Sinus/blok/helling/puls/ruis/arbitrair signaal

Soortnaam: Functiegenerator

Frequentiebereik: 0.1 Hz - 25 MHz

Signaaluitgangsvorm: Arbitrair
Sinus
Blok
Ruis
Driehoek

Frequentiebereik sinus: 1 µHz - 25 MHz

Frequentiebereik rechthoek: 1 µHz - 25 MHz

Oplooptijd rechthoek: 25 ns

Weergave: LCD

Frequentiebereik driehoek: 1 µHz - 1 MHz

: Fabrieksstandaard (zonder certificaat)

Wobbelfunctie: 1 µHz - 25 MHz

Interne modulatie: AM/FM/PM/FSK/PWM

Trigger (synchroon): TTL

Externe frequentiemeting: 5 Hz - 150 MHz

Afm.: (b x h) 266 mm x 107 mm

Gewicht: 2.5 kg

Aantal kanalen: 2-kanaals

Frequentie (max.): 25 MHz

Frequentie (min.): 0.1 Hz

Bijzonderheden: Modulatie

Breedte: 266 mm

Hoogte: 107 mm

Interfaces: USB

Spanningsverzorging: Werkt op het lichtnet

Type: AFG-2225

Frequentiebereik: 0,1 Hz - 25 MHz

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 630771 GW Instek AFG-2225 Functiegenerator 0.1 Hz - 25 MHz 2-kanaals Arbitrair, Sinus, Blok, Ruis, Driehoek

Omschrijving

De AFG-2225 functiegenerator met directe digitale signaalopwekking (DDS) biedt een bandbreedte van 25 MHz en 2 onafhankelijke uitgangskanalen. De uitrusting omvat de standaardsignalen sinus, blok, helling, ruis en 120 MSa/s arbitraire signaalvorm met 10 bits verticale resolutie. Verder zijn de functies AM/FM/PM/FSK/SUM-modulatie, Sweep/Burst- en frequentieteller beschikbaar. De 8,89 cm grote LCD-kleurenmonitor geeft alle golfvormparameters en instellingen weer. Een USB-interface kan worden gebruikt voor afstandsbediening via de computer. De arbitraire golfvorm kan via de vrij te downloaden pc-software worden gegenereerd en via USB naar de generator worden overgedragen.

Uitvoering

Instelbare puls/pauzeverhouding voor bloksignaal
Instelling van de golfvormparameters via het toetsenbord en de draaiknop
Gelijktijdige weergave van amplitude, DC-offset en een variabele functie op het display
10 geheugenplaatsen voor de instellingen
10 niet-vluchtige 4 kpts signaalvormgeheugeneenheden.
