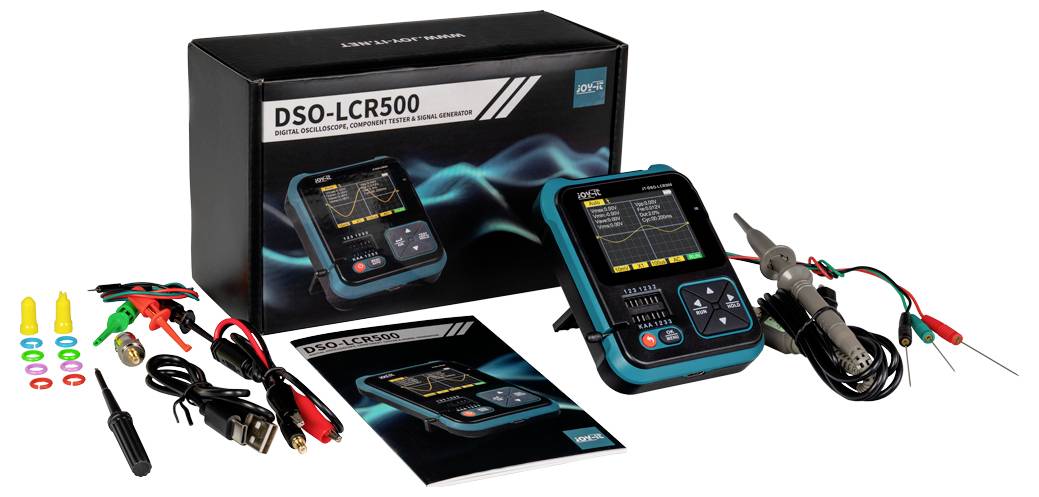

Multimeter-set DSO-LCR500 met toebehoren: testkabels, krokodillenklemmen, USB-kabel, gebruikershandleiding en verpakkingsdoos.

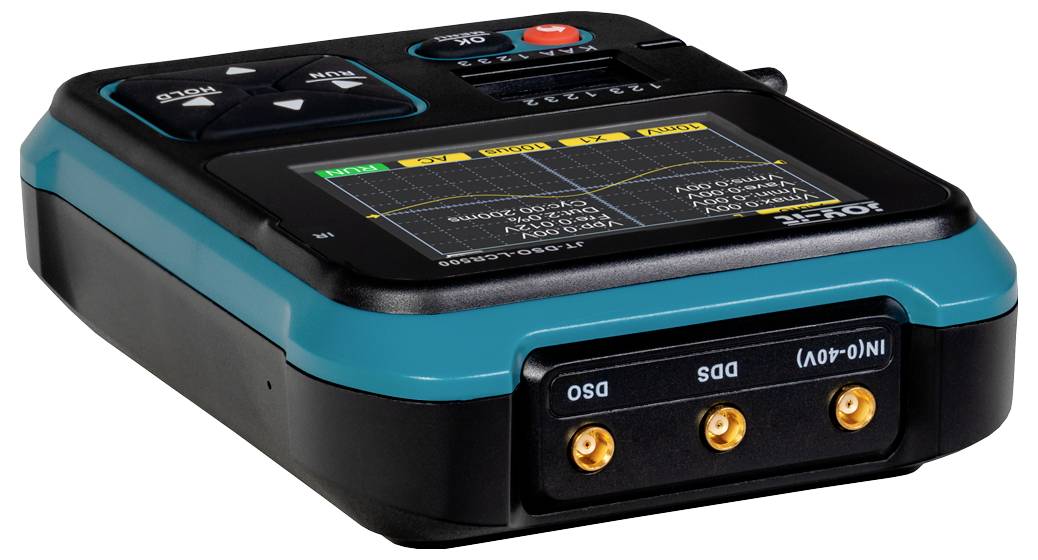

Een digitaal multimeter met een display dat verschillende meetmodi weergeeft, en drie ingangsporten voor verschillende metingen.

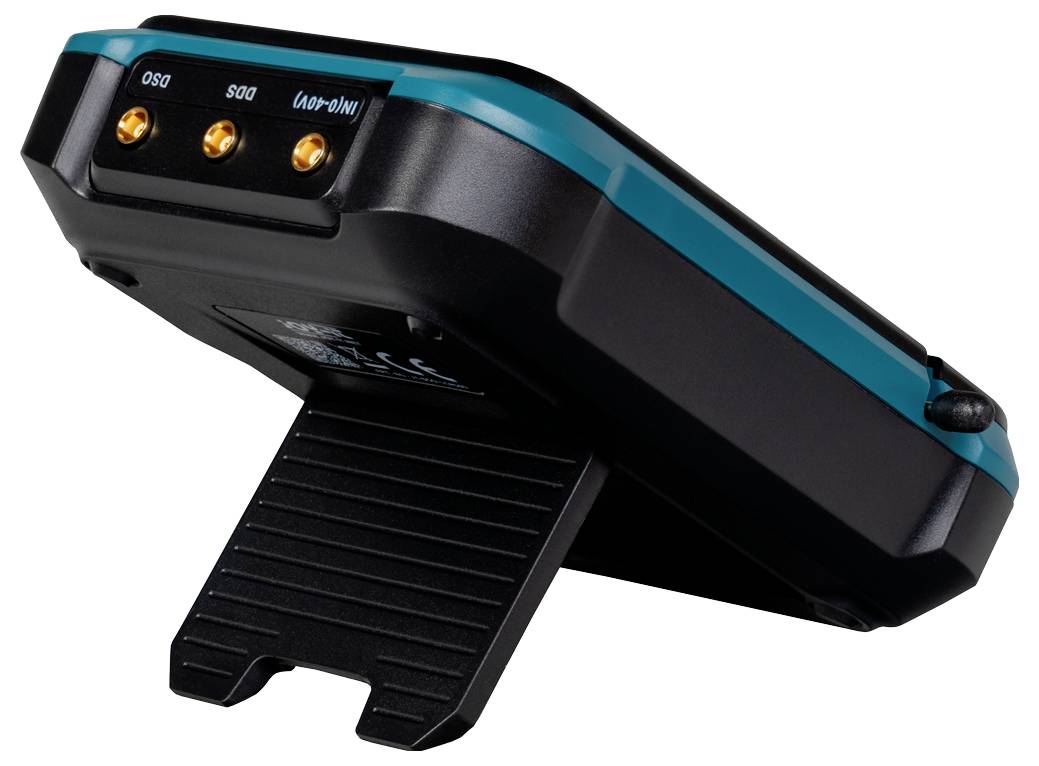

Een zwart elektronisch apparaat met drie gouden aansluitingen op een opvouwbare standaard, waarschijnlijk een oplader.

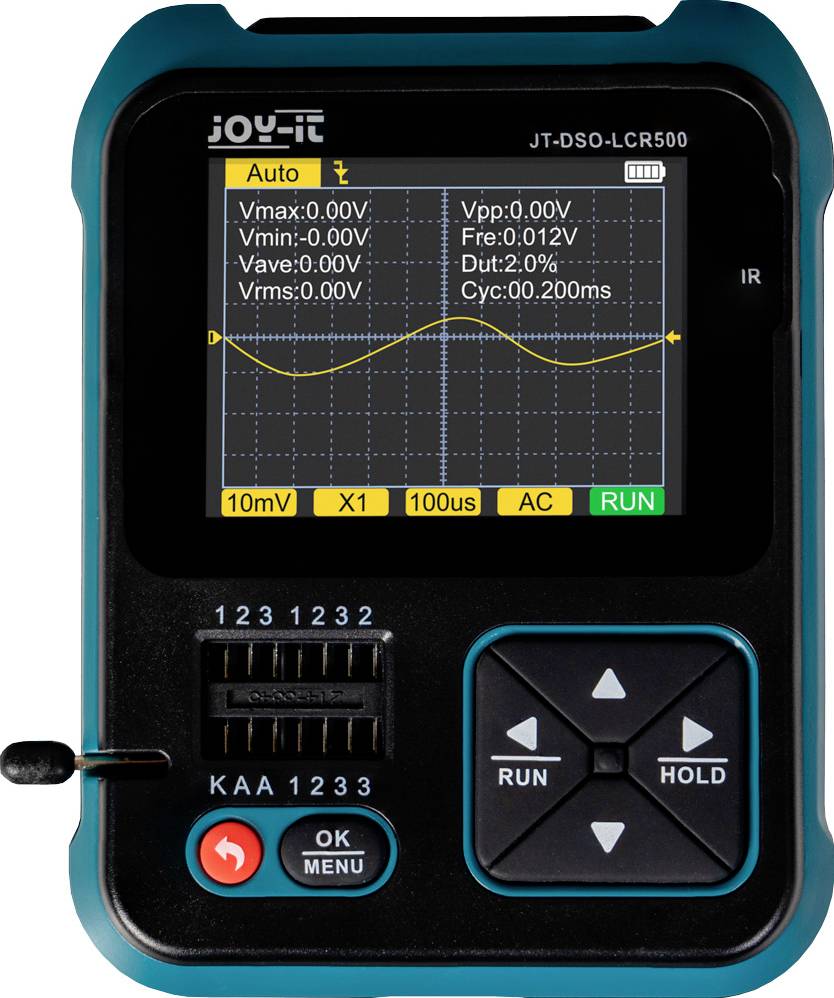

Draagbare digitale oscilloscoop met display toont een sinusvormige golfvorm. Regelaars en knoppen voor bediening onderaan zichtbaar.

1/5

Datasheet (PDF)

Morgen leverbaar

155 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 59,50 / Stuk)

€ 59,50

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Draagbare 3-in-1, digitale oscilloscoop, onderdeeltester, signaalgenerator, SMD, LCR500

Extra functie signaalgenerator
Infrarood signaaldecoder
Meting van zenerdiodes
Veel accessoires meegeleverd

Technische specificaties

OSCILLOSCOOPSPECIFICATIES
Sampling rate: 10 MS/s.
Analoge bandbreedte: 0 - 500 kHz
• Ingangsweerstand: 1 MΩ
Koppeling: AC/DC
Testspanningbereik
1:1: 80 Vpp (- 40 V - 40 V)
10:1: 800Vpp (- 400 V - 400 V)
Verticale gevoeligheid: 10 mV/div - 10 V/div
Horizontaal tijdbereik: 10 μs - 10 s.
Trigger-modi automatisch, normaal, single
Triggertypes vallende flank, stijgende flank
Meetbare componenten:
HFE groter dan 10, HFE kleiner dan 600
Versterkingsfactor (HFE),
Basis-emitter-spanning (Ube)
Collector-emitter blokkeerstroom
(Iceo, ICES),
Doorlaatspanningsval van de veiligheidsdiode (UF)
Diodes
Doorlaatspanningsval kleiner dan 5 V,
overgangscapaciteit,
Blokkeerstroom
Zenerdiode
1-2-3: Daling van de doorlaatspanning,
Doorlaatspanning in blokkeerrichting
Testbereik: 0,01 - 4,5V
K-A-A: Doorlaatspanning in
Blokkeerrichting
Testbereik: 0,01 - 24 V
Veldefecttransistoren
JFET: Gate-capaciteit (CG), drain-stroom (ID at Vgs), pre-gasspanningsval van de beschermingsdiode (UF)
IGBT: Drain-stroom (ID at Vgs), Voorwaartse spanningsval van de beschermingsdiode (UF)
MOSFET: Inschakelspanning (VT), gate-capaciteit (CG), drain-source-weerstand (RDS), voorwaartse spanningsval van de beveiligingsdiode (UF)
Silicium-gelijkrichter en thyristortriodes
Inschakelspanning kl. 5 V.
Gate-triggerstroom kl. 6 mA
Gate-spanning
Condensatoren: 25 PF - 100 MF capaciteit, verliesfactor (Vloss)
Weerstanden: 0,01 Ω - 50 MΩ
Spoelen: 10 UH - 1000 UH
Inductiviteitswaarde, gelijkstroomweerstand
Batterijen: 0,01 - 4,5 V spanningswaarde, positieve en negatieve polariteit
Ingangsspanning: 0 - 16 V
SIGNAALGENERATOR
Sinusgolf: 1 - 100 kHz, 0 - 3,3 V, 50%
Rechthoekige as: 1 - 100 kHz, 3,3 V, 50%
Pulsas: 1 - 100 kHz, 3,3 V, 0 - 100%
Driehoekige as: 1 - 100 kHz, 0 - 3,3 V, 50%
Zaagtandas: 1 - 100 kHz, 0 - 3,3 V, 0 - 100%
Extra functies
DS18B20-metingen
DHT11-metingen
Infrarood-decodering NEC-protocol
Weergave van de gebruikers- & data-code, weergave van de infraroodgolfvorm
Testfuncties: Doorgangstest, spanningen tot 40 V.

Signaaluitgangsvorm: Sinus-as, rechthoekige as, hartslagas, driehoekige as, zaagtandas

Soortnaam: Oscilloscoop

Frequentiebereik: 1 kHz - 100 kHz

Signaaluitgangsvorm: Driehoek
Puls
Blok
Sinus

Weergave: LCD

: Fabrieksstandaard (zonder certificaat)

Afm.: (b x h) 85 mm x 103 mm

Frequentie (max.): 100 kHz

Frequentie (min.): 1 kHz

Breedte: 85 mm

Hoogte: 103 mm

Spanningsverzorging: Werkt op een accu
USB

Type: DSO-LCR500

Documenten en downloads

Datablad

Datablad 2896522 Joy-it DSO-LCR500 Oscilloscoop, Signaalgenerator, Componententester 1 kHz - 100 kHz Driehoek, Puls, Blok, Sinus

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2896522 Joy-it DSO-LCR500 Oscilloscoop, Signaalgenerator, Componententester 1 kHz - 100 kHz Driehoek, Puls, Blok, Sinus

Omschrijving

De DSO-LCR500 combineert de voordelen van een digitale oscilloscoop en die van een multifunctionele componententester in een compacte en hoogwaardige behuizing. Met behulp van de digitale oscilloscoop kunnen ambitieuze tufters tijdafhankelijke signalen analyseren zonder daarbij gebruik te hoeven maken van dure meettechniek. De multifunctionele componententester maakt bovendien een snelle en automatische herkenning van componenten mogelijk. Verder beschikt onze DSO-LCR500 over extra, handige functies zoals een signaalgenerator, een infrarood signaaldecoder en meting van zenerdiodes, DS18B20 sensoren en DHT11 sensoren. Het apparaat is uitgerust met een 1500 mAh sterke accu, die gemakkelijk via USB-C® kan worden opgeladen. De geïntegreerde, uitklapbare voet vergemakkelijkt de bediening extra. Tot de uitgebreide leveringsomvang behoren onder andere SMD-testpennen, testklemmen, tastkop, krokodilklemkabel en BNC-adapter.
