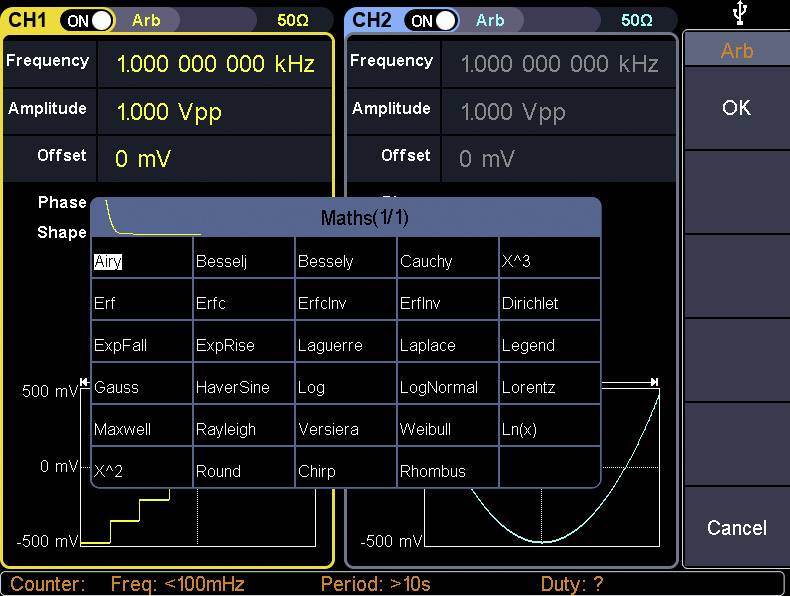

Meetapparaat-interface met twee kanalen. Frequentie en amplitude bij beide kanalen. Wiskundige functies zoals 'Airy', 'Erf', 'Gauss'.

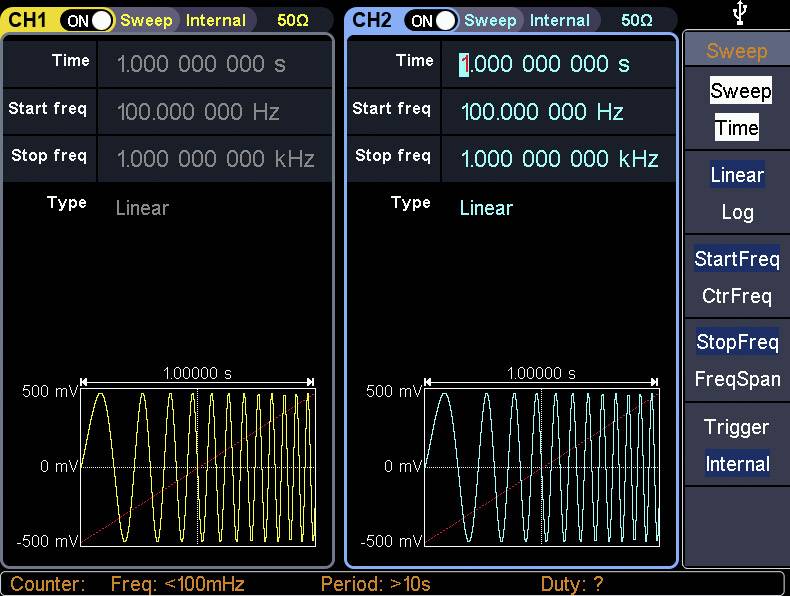

Twee oscilloscoopkanalen tonen golfvormen. CH1: gele sinusgolf, instelling 1 Hz. CH2: blauwe golf, instelling 100 kHz. Lineaire modulatie.

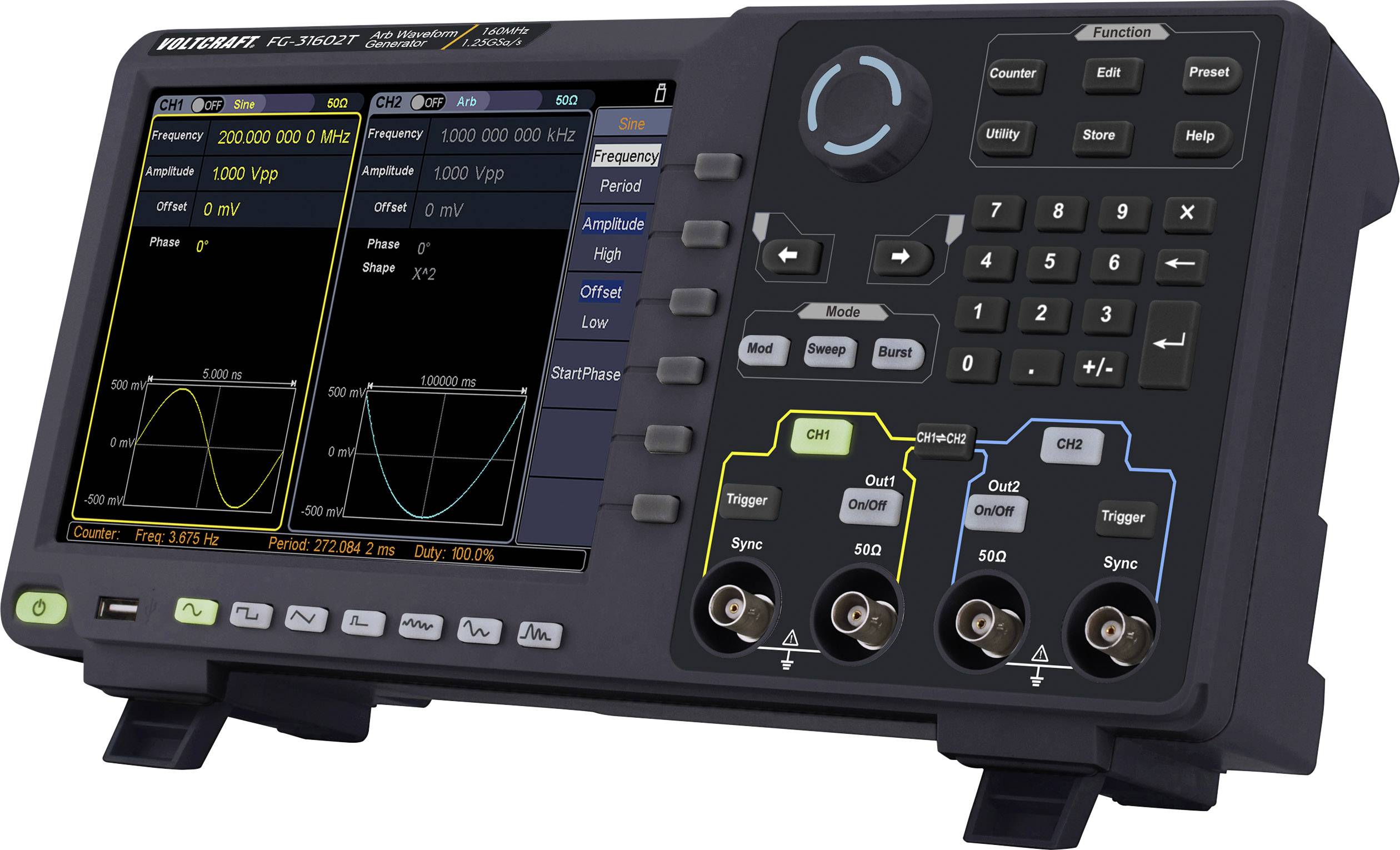

Elektronisch meetapparaat met twee weergaveschermen die verschillende elektrische signalen en golfvormen tonen. Toetsenbord aan de rechterkant.

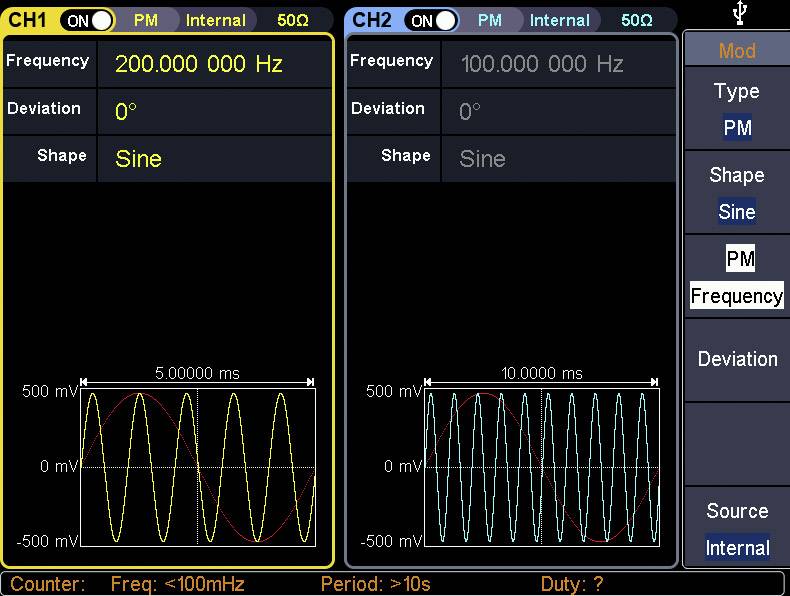

Twee oscilloscoopkanalen tonen frequenties van 200 MHz en 100 MHz met sinusgolven. Beide kanalen hebben 0° afwijking en vertonen golfvormen.

'Twee-kanaals golfvormgenerator Display. Kanaal CH1: gele sinusgolf bij 1 MHz, amplitude 1 Vpp. Kanaal CH2: blauwe sinusgolf bij 1 MHz, amplitude 1 Vpp. Frequentie- en amplituderegeling rechts.'

'Oscilloscoop met twee kanalen. CH1: Frequentie 1 GHz, Amplitude 1 Vpp, Offset 0 mV. CH2: Zelfde instellingen. Diagrammen tonen signalen bij 0 mV offset.'

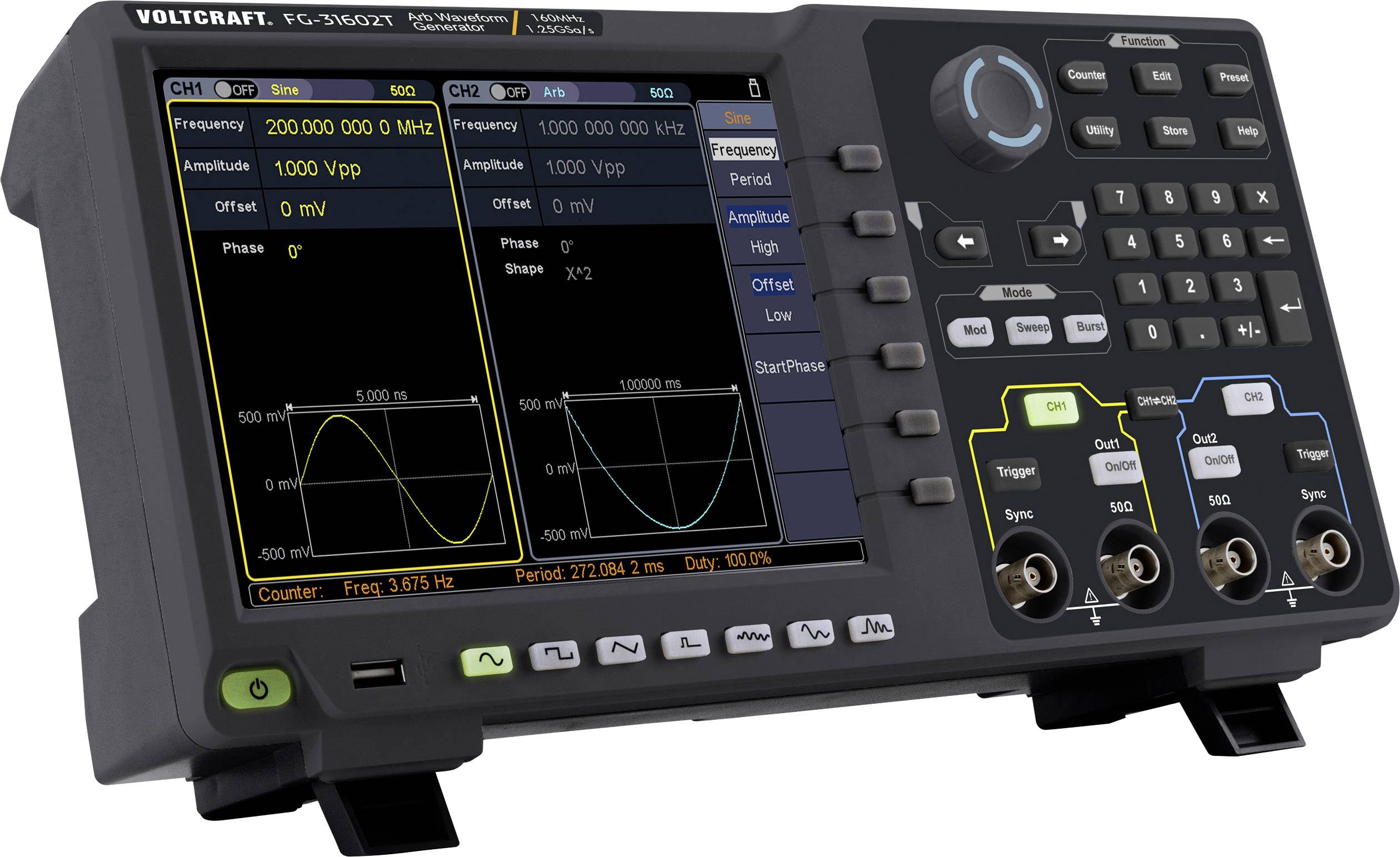

Een digitale oscilloscoop met display toont twee golfvormen en verschillende instellingsopties voor frequentie- en amplitudemeting.

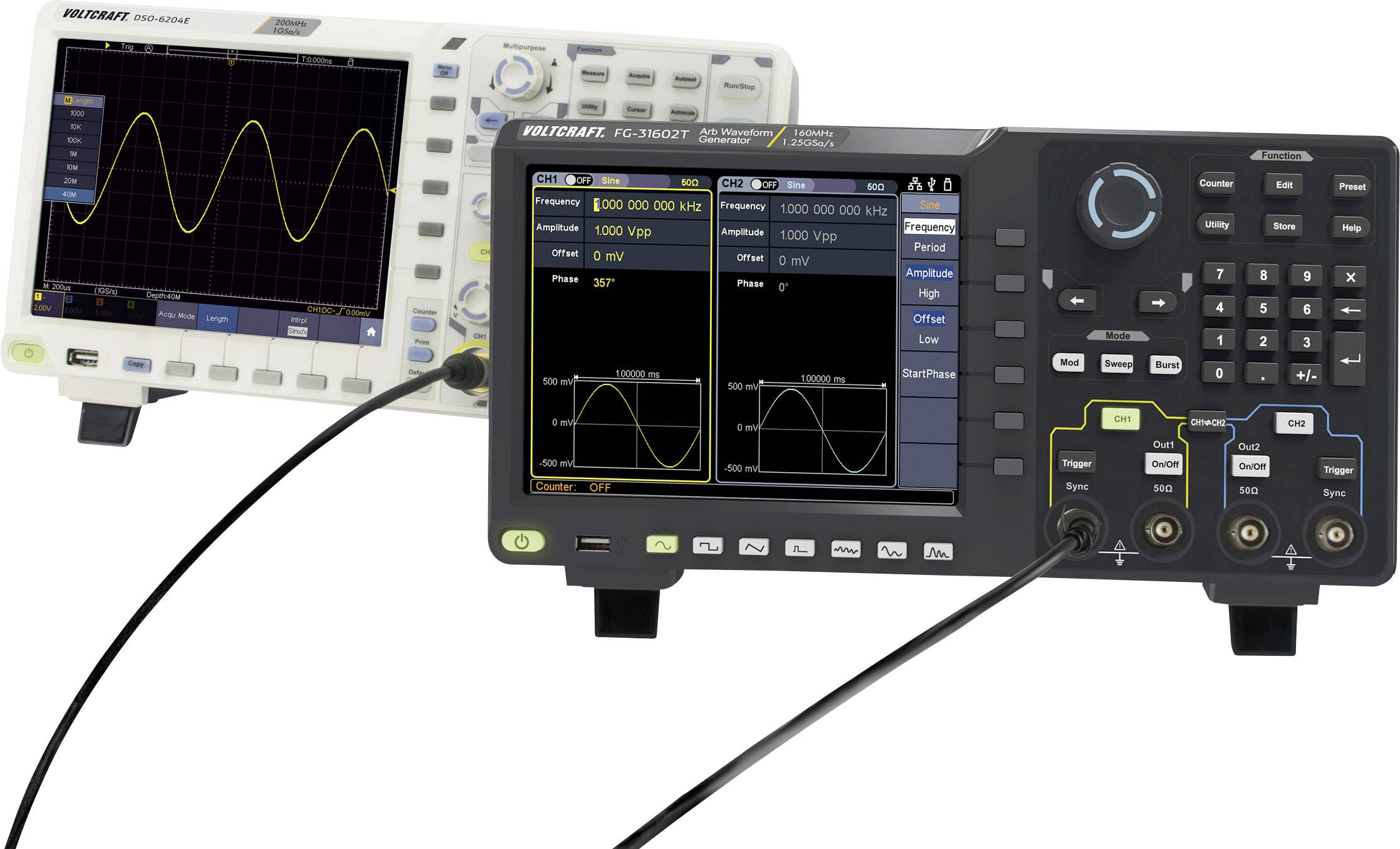

Twee oscilloscopen tonen verschillende golfvormen op hun schermen. Links een sinusgolf, rechts meer complexe signalen.

'Twee signaalgenerator-meetindicatoren. Kanaal 1 toont een sinusgolf bij 300 kHz, kanaal 2 een sinusgolf bij 100 kHz. Deviatie en vorm zijn identiek. Beide golven hebben een amplitude van ±500 mV.'

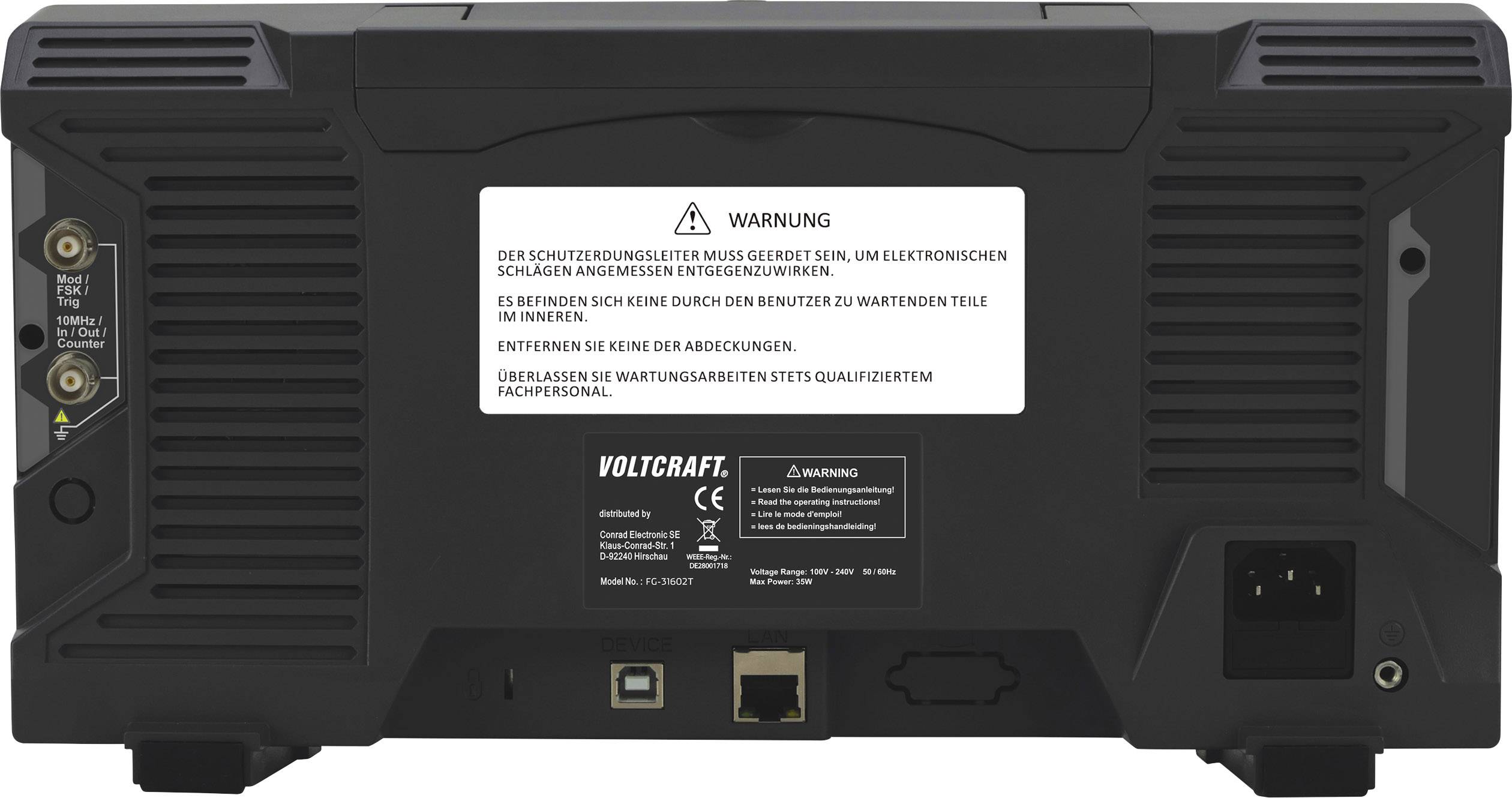

'Achterkant van een elektronisch apparaat met waarschuwingslabels en aansluitingen, inclusief stroom- en netwerkverbinding.'

'Oscilloscoopscherm toont twee kanalen: CH1 met "StairUp"-golfvorm, CH2 met blokgolf. Frequentie: 1 kHz, Amplitude: 1 Vpp.'

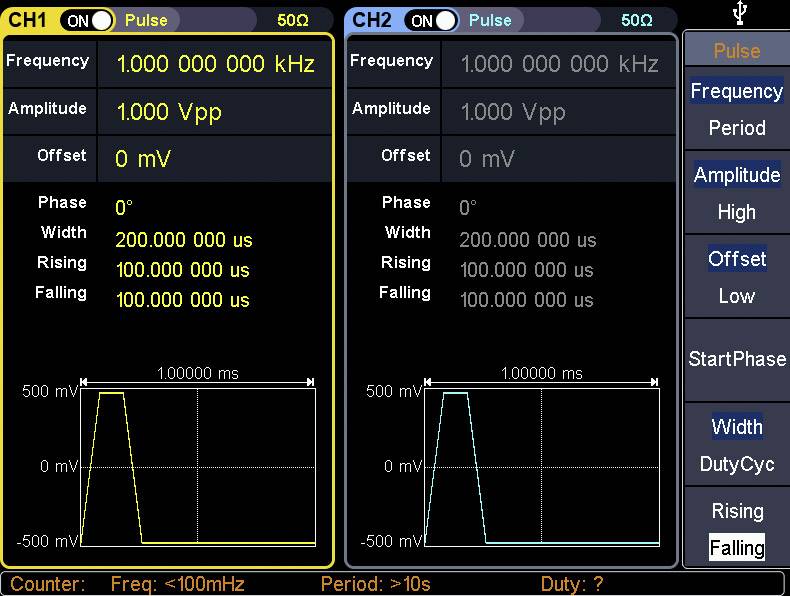

Twee oscilloscoopkanalen tonen rechthoekige signalen. CH1: Frequentie 1 kHz, amplitude 1 Vpp. CH2: Zelfde signaal als CH1.

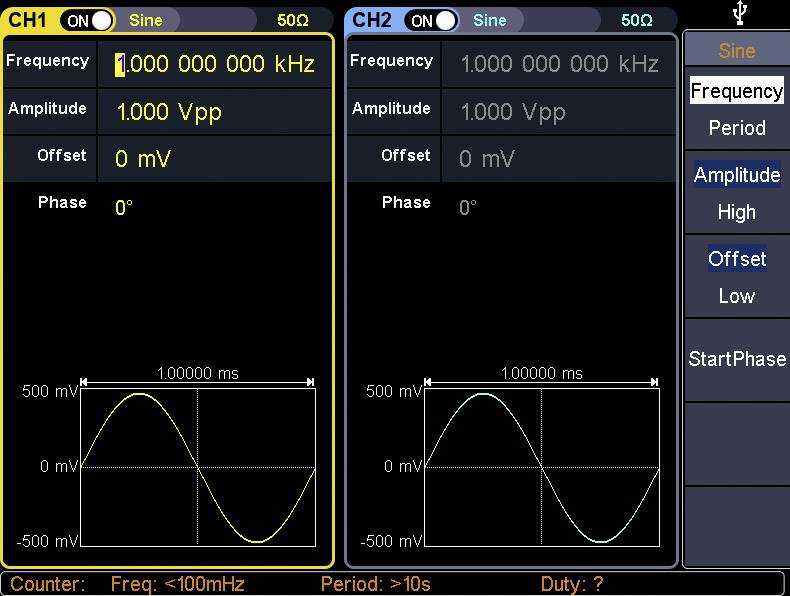

Twee oscilloscoopkanalen, CH1 en CH2, tonen sinusgolven met frequenties van 1 kHz en 1 Vpp. Onderstaande diagrammen tonen de golfvormen.

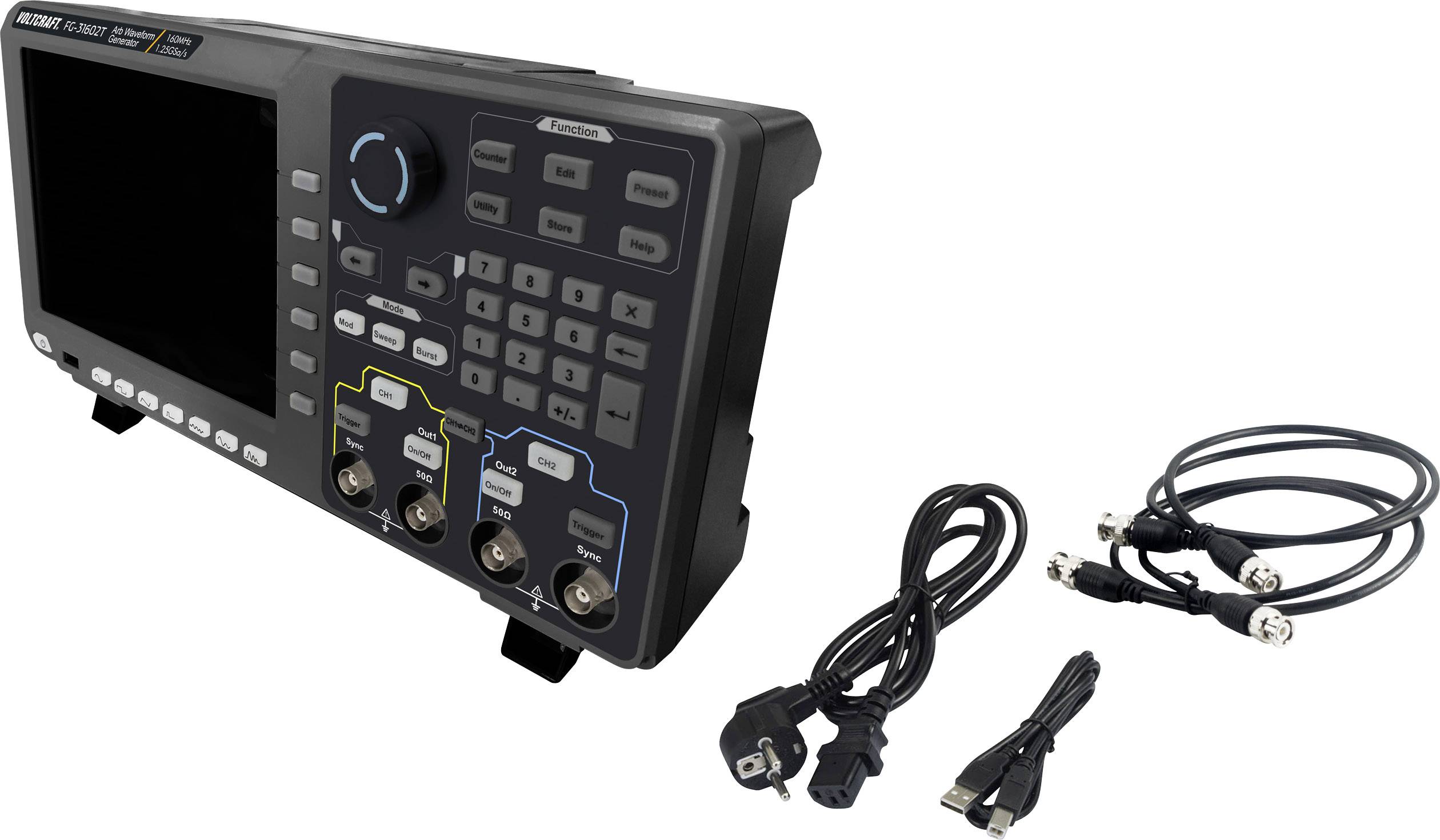

Een digitale oscilloscoop met meerdere bedieningselementen en aansluitingen. Ernaast liggen verschillende kabels voor stroom en gegevensoverdracht.

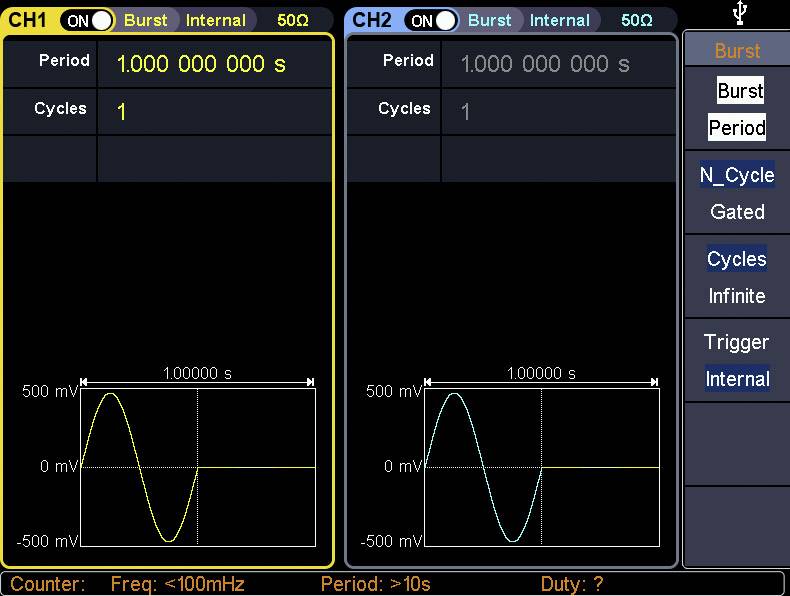

'Oscilloscoopscherm met twee kanalen. CH1 toont een gele sinusgolf, CH2 een blauwe. De periodeduur voor beide is 1 seconde.'

1/16

Extra services en acties

Leverbaar ma. 7 sep.

11 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 954,55 / Stuk)

€ 954,55

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

FG-31602T 160 MHz 2-kanaals arbitraire signaalgenerator met touchscreenbediening

160 MHz
Twee kanalen
Verticale resolutie van 14 bits
1,25 GS/s samplingfrequentie, 1 μHz frequentieresolutie
Lengte van arbitraire signalen tot 1 m
20,32 cm (8") LCD-touchscreen 800 x 600
Geavanceerde DDS-technologie, 250 MHz piekfrequentie-uitvoer
Signaaluitvoer: 6 basissignaalvormen: sinus, rechthoek, puls, helling, ruis en harmonischen, 152 ingebouwde arbitraire signaalvormgroepen
Talrijke modulatieopties: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, sweep en burst
Geïntegreerde uiterst nauwkeurige frequentieteller voor 100 tot 200 MHz
Ondersteunt SCPI

Technische specificaties

Soortnaam: Functiegenerator

Frequentiebereik: 1 µHz - 160 MHz

Signaaluitgangsvorm: Arbitrair
Ruis
Puls
Blok
Sinus
Driehoek

Frequentiebereik sinus: 1 μHz - 160 MHz

Frequentiebereik rechthoek: 1 μHz - 50 MHz

Weergave: LCD

Frequentiebereik driehoek: 1 μHz - 5 MHz

Frequentiebereik ARB: 1 μHz - 50 MHz

: Fabrieksstandaard (zonder certificaat)

Afm.: (b x h) 340 mm x 177 mm

Gewicht: 2.5 kg

Aantal kanalen: 2-kanaals

Frequentie (max.): 160 MHz

Frequentie (min.): 1 µHz

Bijzonderheden: Modulatie

Meetcategorie: CAT II

Breedte: 340 mm

Hoogte: 177 mm

Interfaces: USB-host
USB-device
LAN

Spanningsverzorging: Werkt op het lichtnet
230 V/AC

Type: FG-31602T

Verpakking: Verpakking zonder plastic

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2139576 VOLTCRAFT FG-31602T Functiegenerator 1 µHz - 160 MHz 2-kanaals Arbitrair, Ruis, Puls, Blok, Sinus, Driehoek

Informatie

Informatie 2139576 VOLTCRAFT FG-31602T Functiegenerator 1 µHz - 160 MHz 2-kanaals Arbitrair, Ruis, Puls, Blok, Sinus, Driehoek

Verklaring van Overeenstemming

Verklaring van Overeenstemming 2139576 VOLTCRAFT FG-31602T Functiegenerator 1 µHz - 160 MHz 2-kanaals Arbitrair, Ruis, Puls, Blok, Sinus, Driehoek

Garantievoorwaarden

Garantievoorwaarden 2139576 VOLTCRAFT FG-31602T Functiegenerator 1 µHz - 160 MHz 2-kanaals Arbitrair, Ruis, Puls, Blok, Sinus, Driehoek

Omschrijving

2-kanaals arbitraire functiegenerator FG-30000T met touchscreen.

Deze arbitraire functiegenerator produceert dankzij zijn digitale signaalopwekking (DDS-technologie) stabiele, nauwkeurige en zuivere uitgangssignalen met een bandbreedte van 80 MHz, een real-time sampling van 1,25 GS/s (max.) en een frequentieresolutie van 1 μHz.

De generator beheerst 6 basissignaalgroepen (sinus, rechthoek, puls, helling, ruis en harmonischen) en 152 geïntegreerde arbitraire signalen (1 μHz - 50 MHz) met een verticale resolutie van 14 bits. Bovendien biedt hij talrijke modulatieopties, o.a. AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, sweep en burst.

Alle signaalparameters en instellingen worden via een gebruiksvriendelijke grafische interface op een 8" (20,32 cm) TFT-LCD-touchscreen met 800 x 600 pixels weergegeven.

Uitvoering

6 basissignaalvormen: sinus, rechthoek, puls, helling, ruis en harmonischen, 152 ingebouwde arbitraire signaalvormgroepen
Talrijke modulatieopties: AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, sweep en burst
Frequentiebereik: 100 - 200 MHz
Resolutie van de frequentieteller: 7 cijfers
Signaallengte: 2 pts tot 1 Mpts
Communicatie-interface: USB-host, USB-apparaat, LAN
Ingang: teller, externe modulatie, externe trigger, externe referentieklok.
