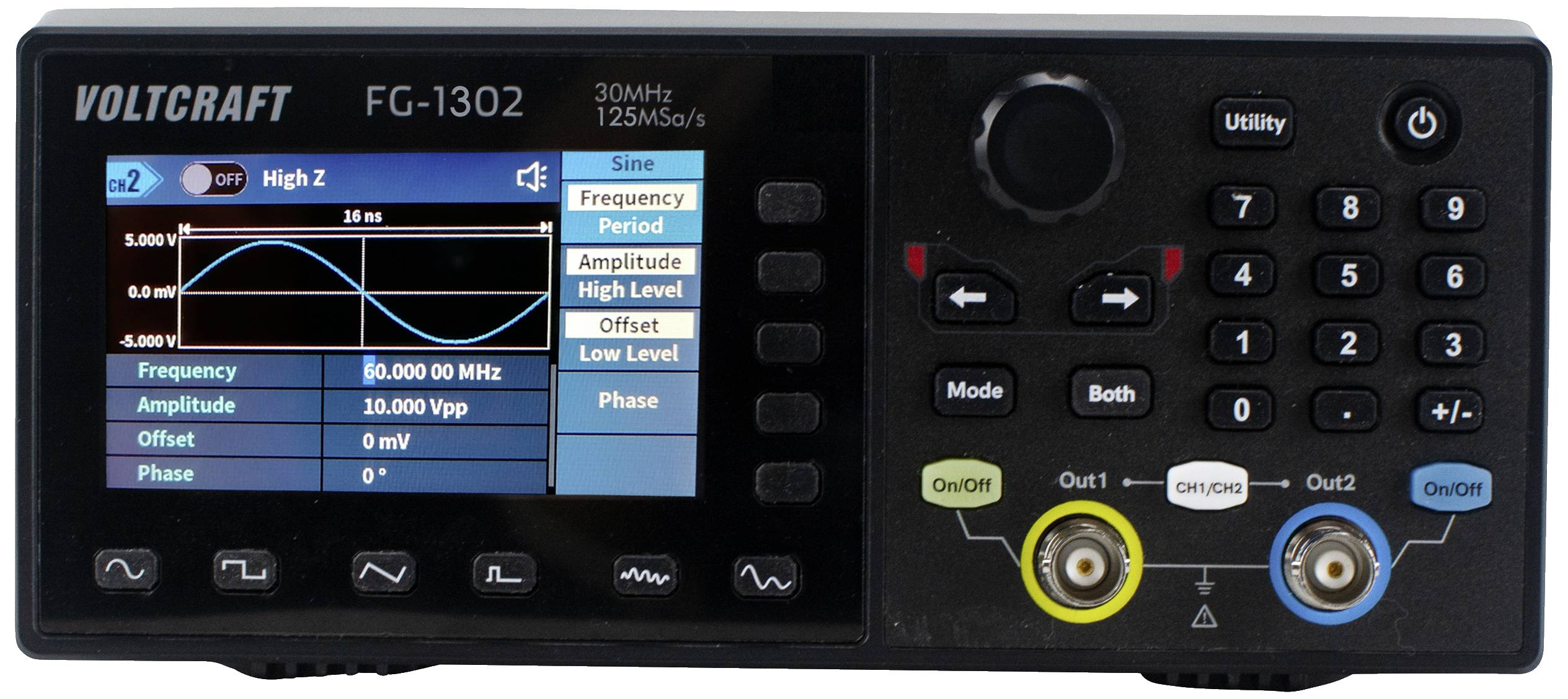

Een Voltcraft FG-1302 functiegenerator toont een display met frequentie-, amplitude- en fase-informatie. Bedieningselementen rechts.

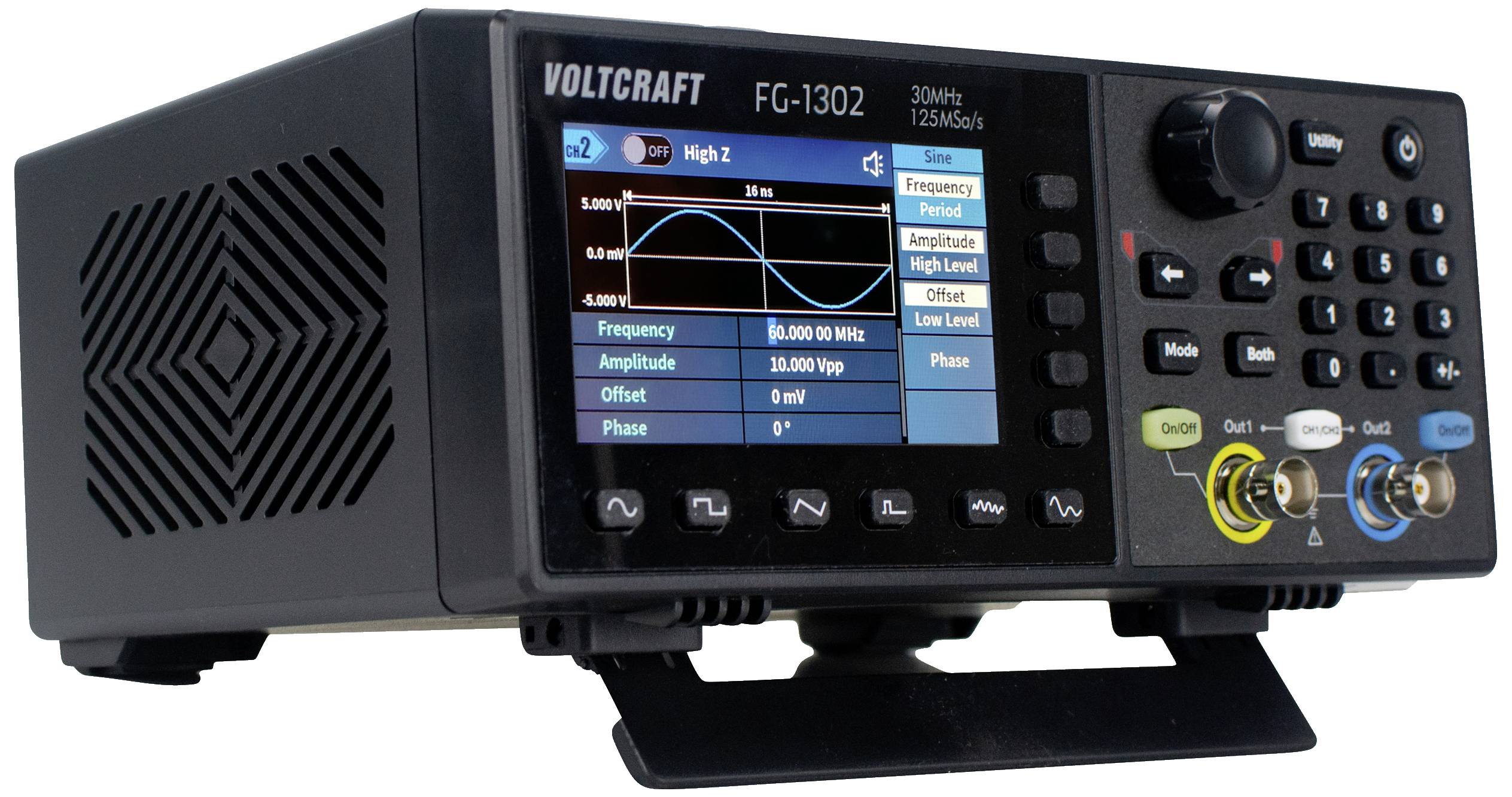

Een Voltcraft FG-1302 functiegenerator met kleurenscherm toont een golfvorm. Zijdelingse bedieningselementen en aansluitingen zijn zichtbaar.

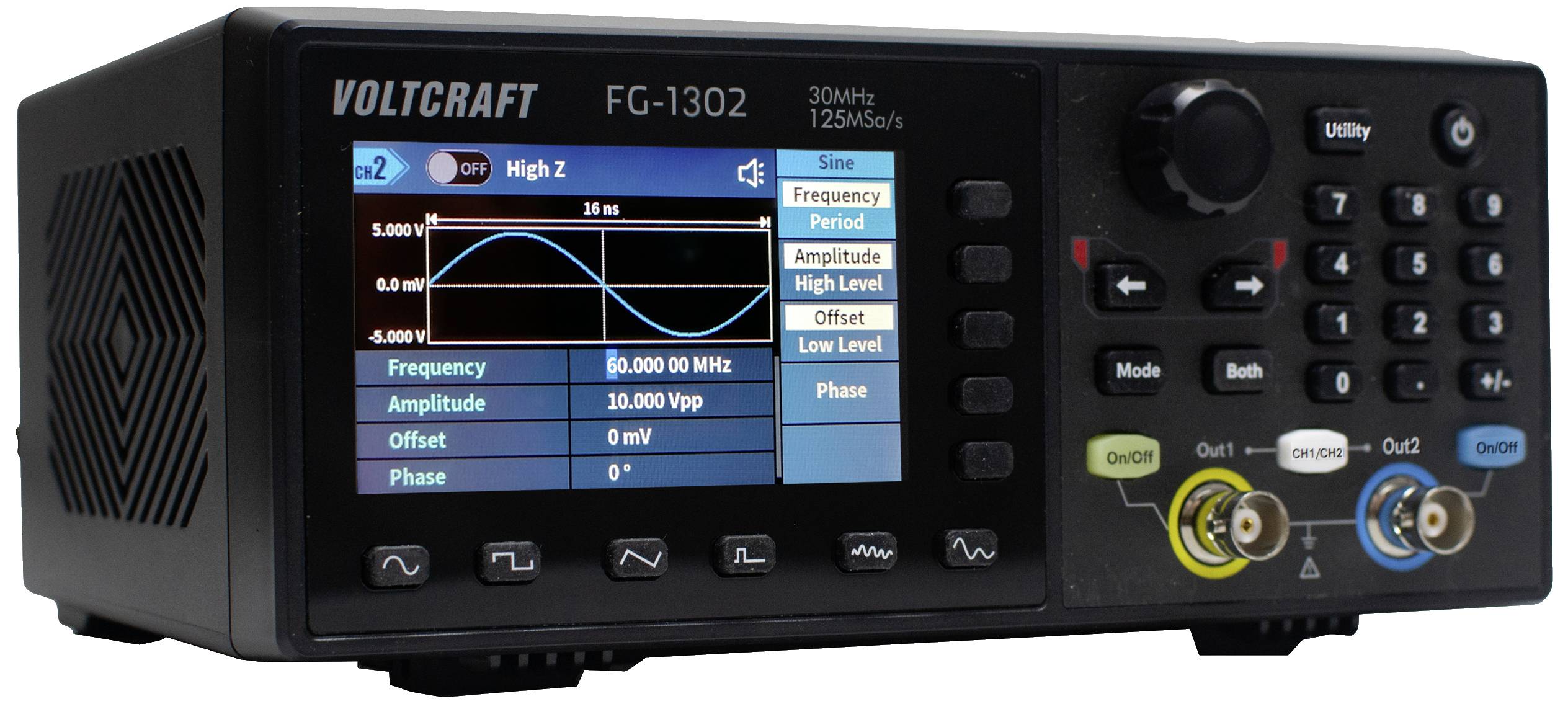

Een functiegenerator met een digitaal display toont een sinuscurve en instellingen zoals frequentie en amplitude.

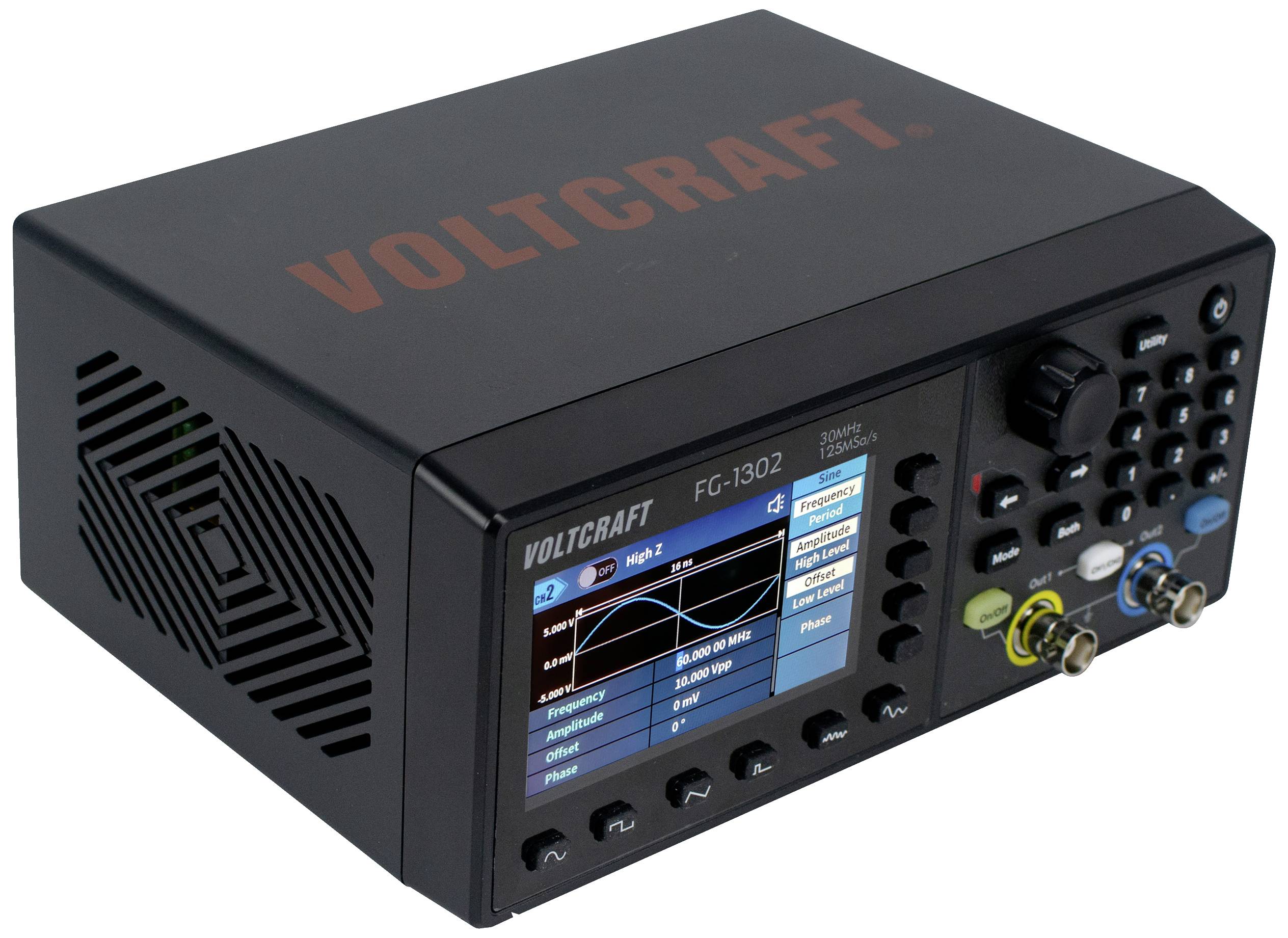

Een digitaal functiegenerator-apparaat van het merk 'Voltcraft' op de bovenkant. Het toont grafische golfvormdata op het scherm.

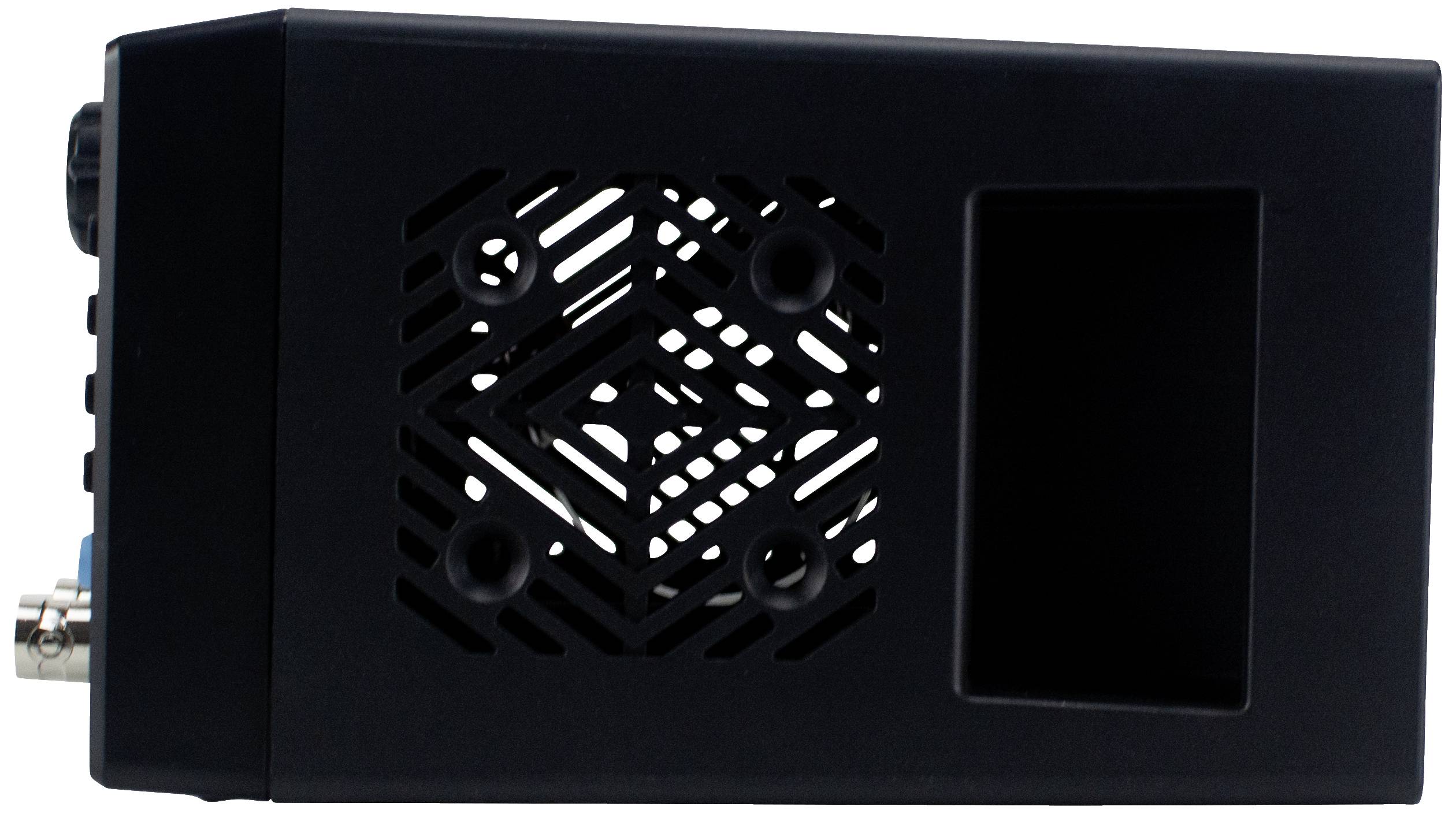

Een zwart technisch apparaat met ventilatiesleuven aan de zijkant en meerdere aansluitingen.

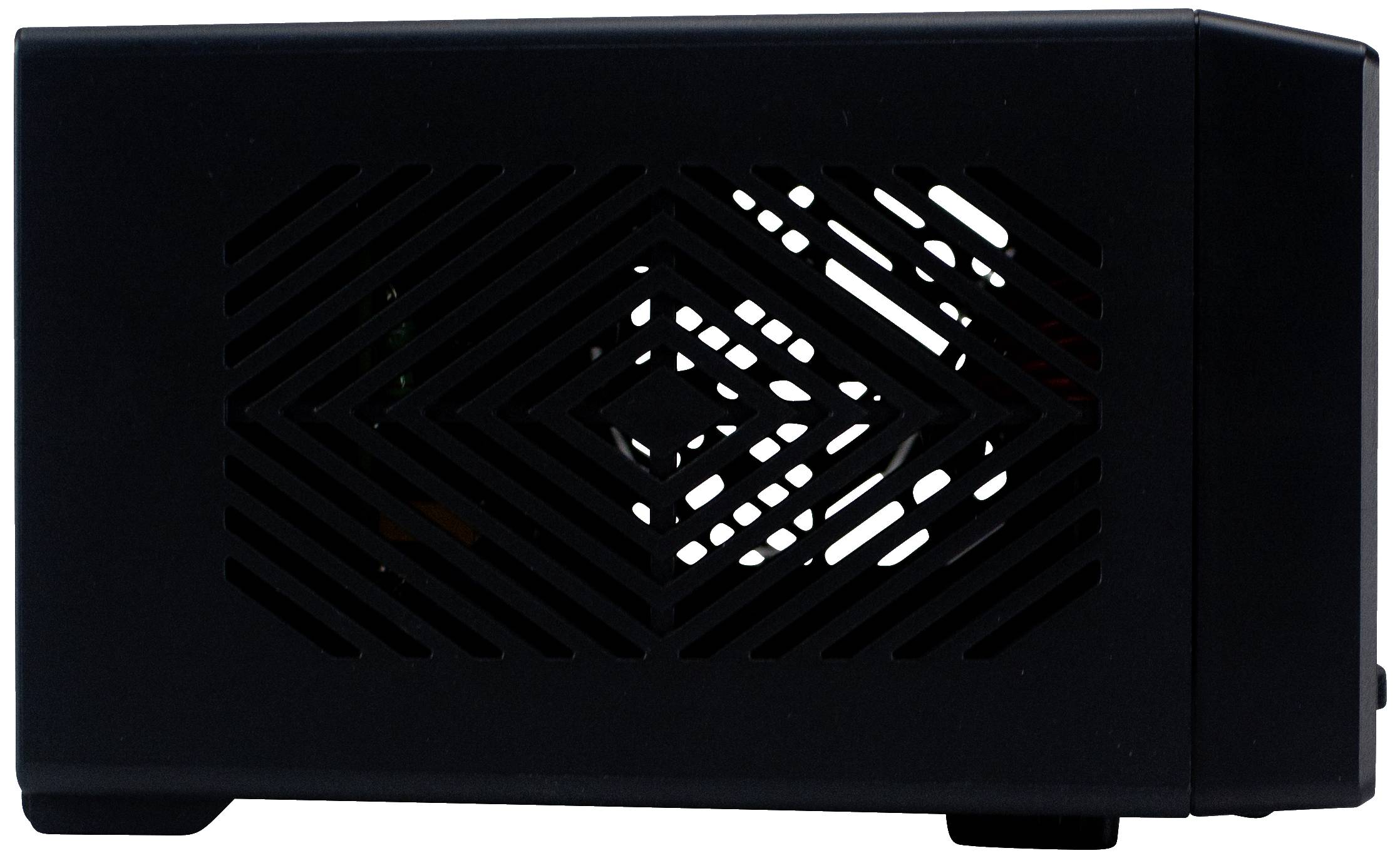

Zwart computerbehuizing met diagonaal lopende ventilatiesleuven aan de zijkant, waarbij de binnendelen van het apparaat gedeeltelijk zichtbaar zijn.

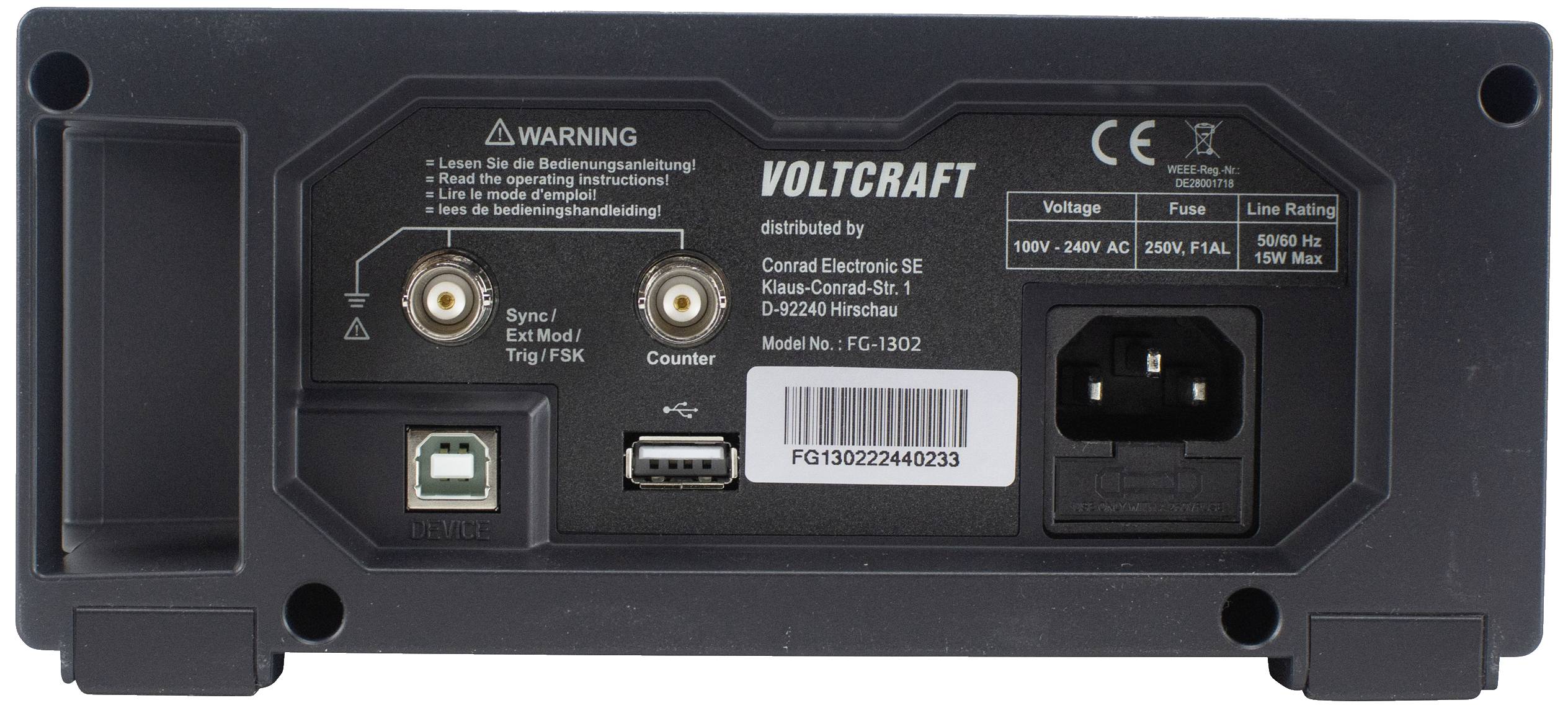

Achterkant van een Voltcraft-apparaat met aansluitbussen, netstroomaansluiting en waarschuwing voor de gebruiksaanwijzing. Model FG-1302.

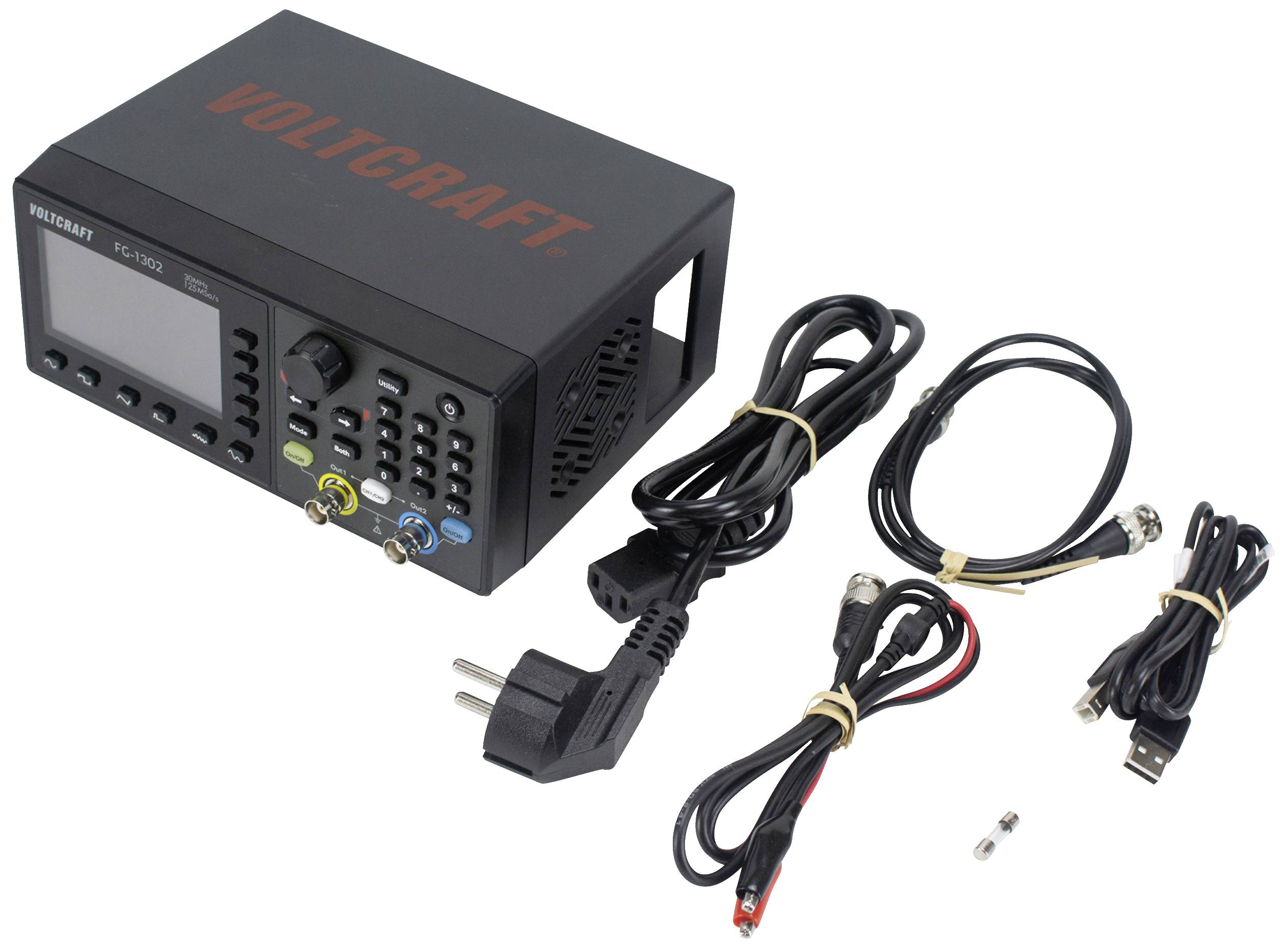

Voedingsapparaat met meerdere kabels en stekkers, merk Voltcraft. Geschikt voor stroomvoorziening en spanningsregeling van elektronische apparaten.

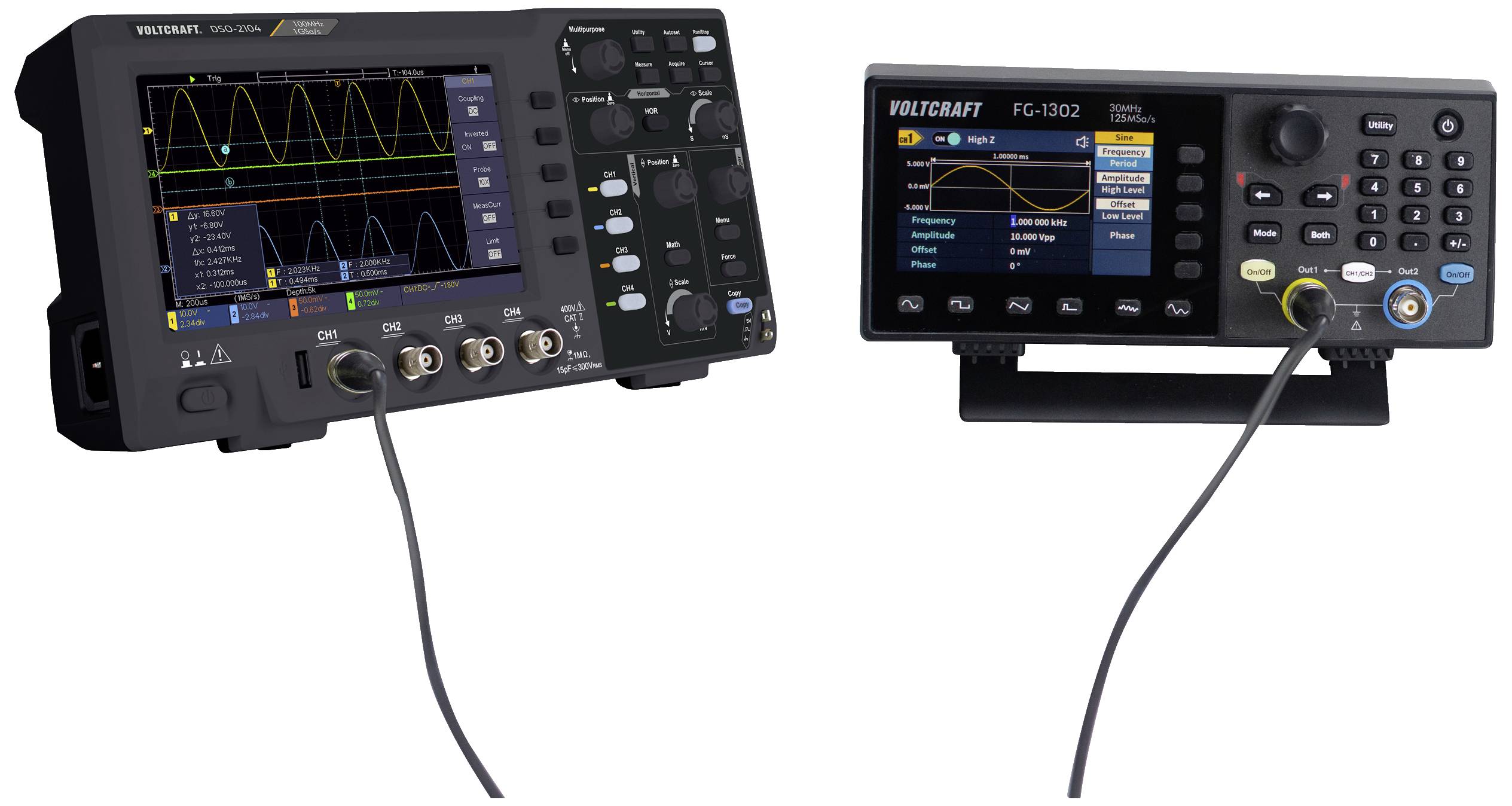

Een oscilloscoop en een functiegenerator zijn met elkaar verbonden. De oscilloscoop toont golfvormige signalen. Beide apparaten hebben gekleurde displays en vele bedieningselementen.

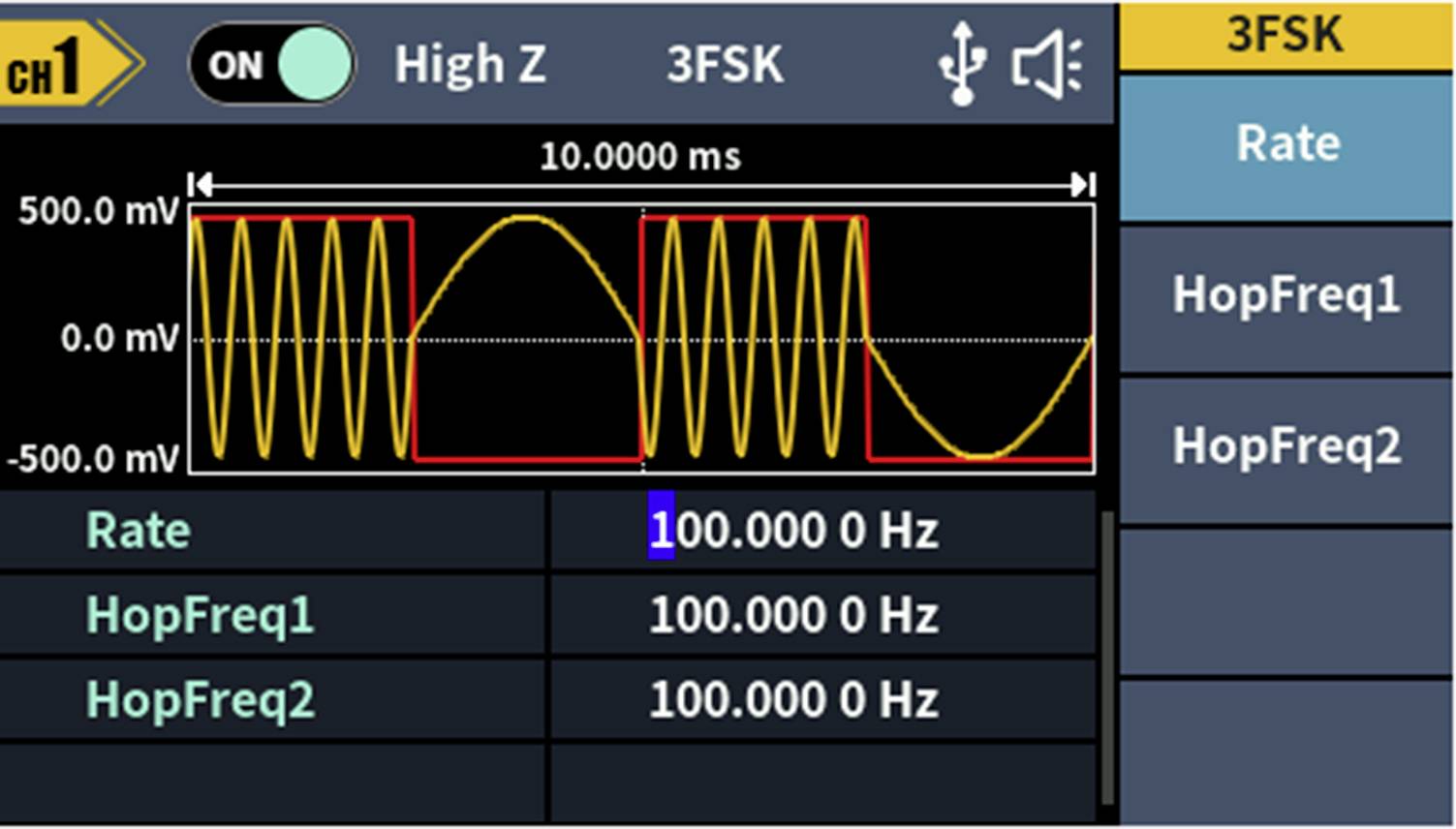

Oscilloscoopscherm toont 3FSK-modulatie met gele golfvorm en rode markeringen. Frequenties: Snelheid 100 Hz, HopFreq1/2: 100 Hz.

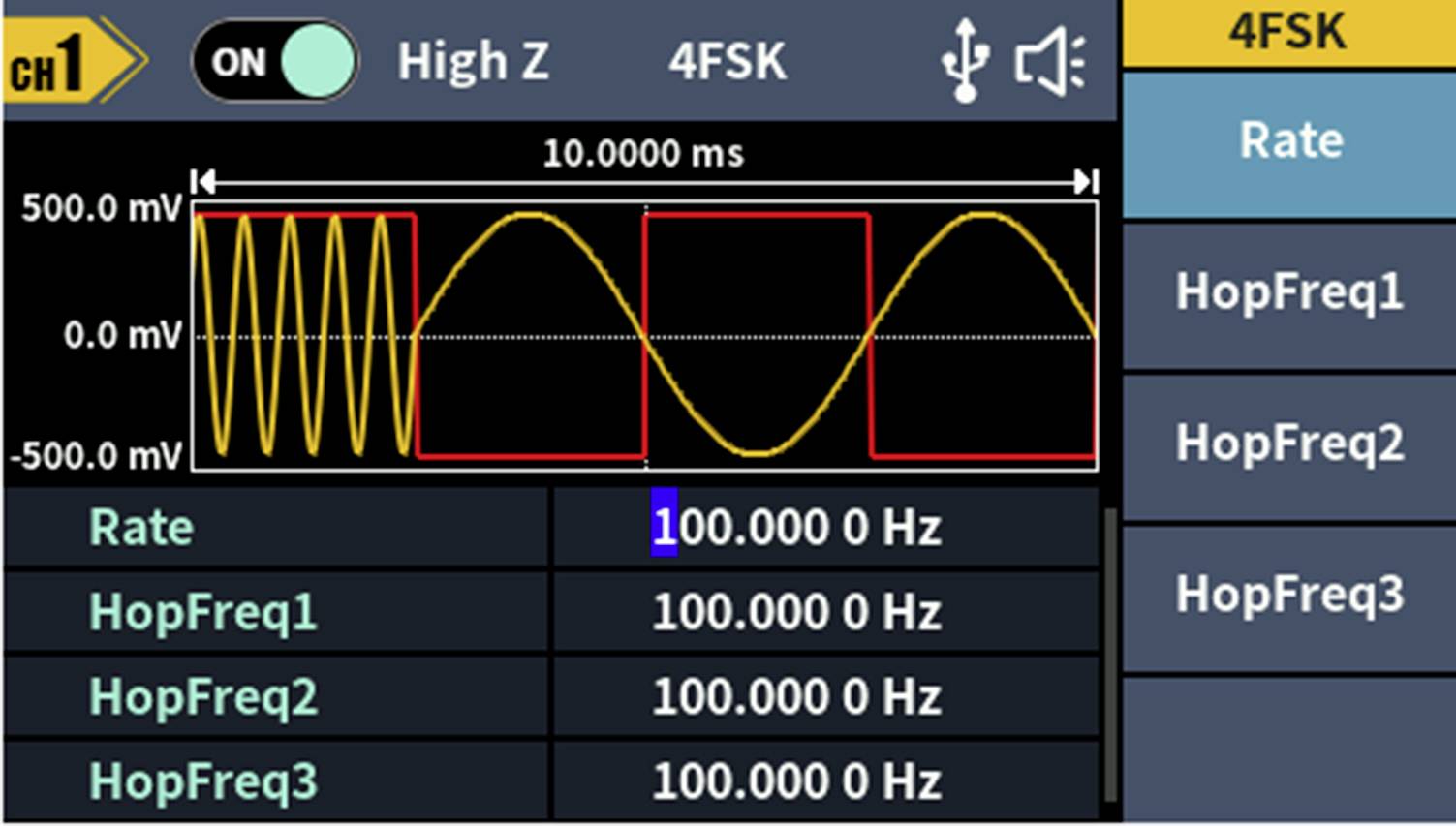

'4FSK-modulatie op een oscilloscoop. Het scherm toont golfvormen en frequentie-instellingen: Rate, HopFreq1, HopFreq2, HopFreq3.'

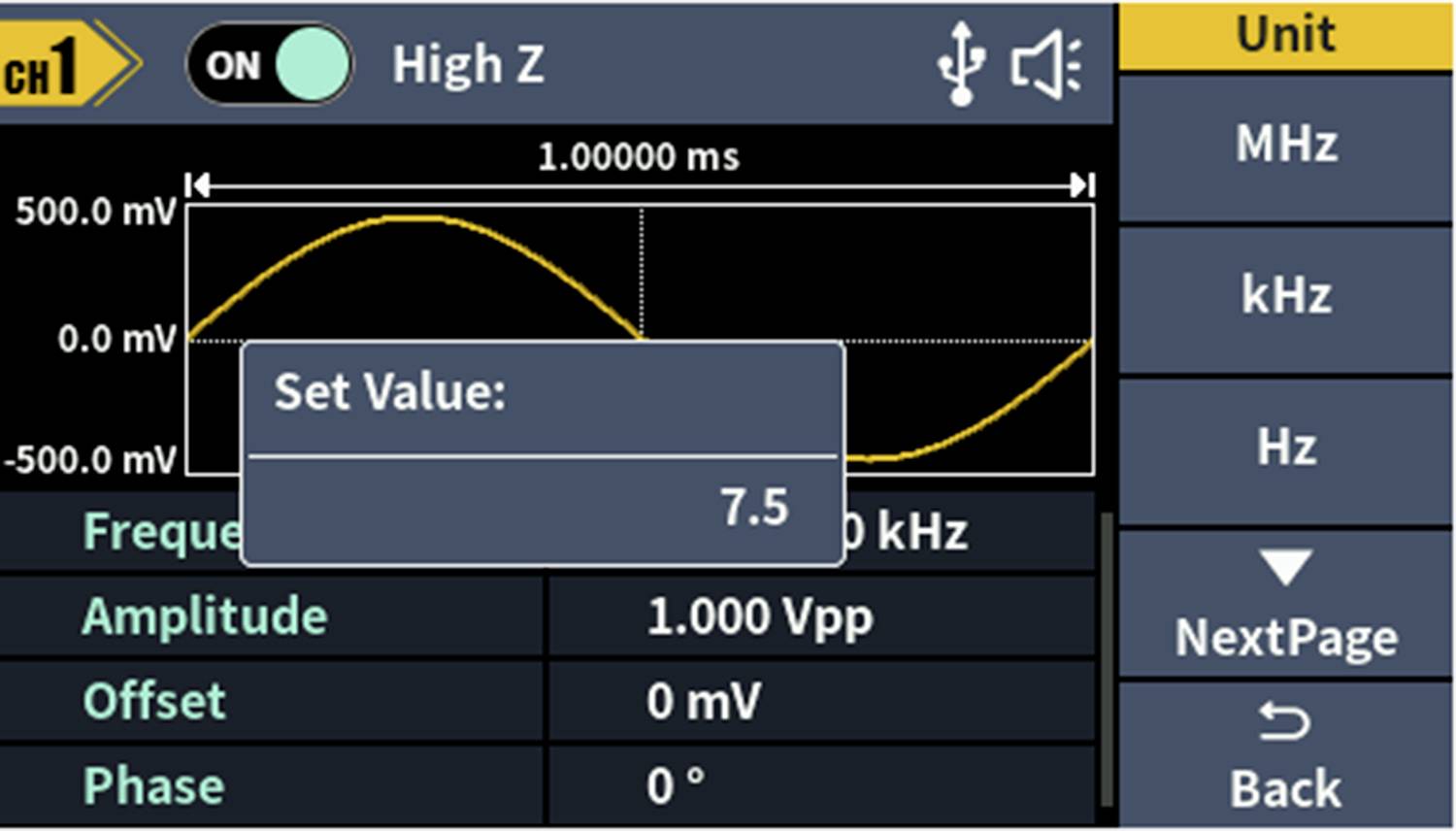

Oscilloscoop-display toont een sinusgolf van 1.00000 ms en 500.0 mV. Invoerveld "Set Value: 7.5". Eenheden: MHz, kHz, Hz.

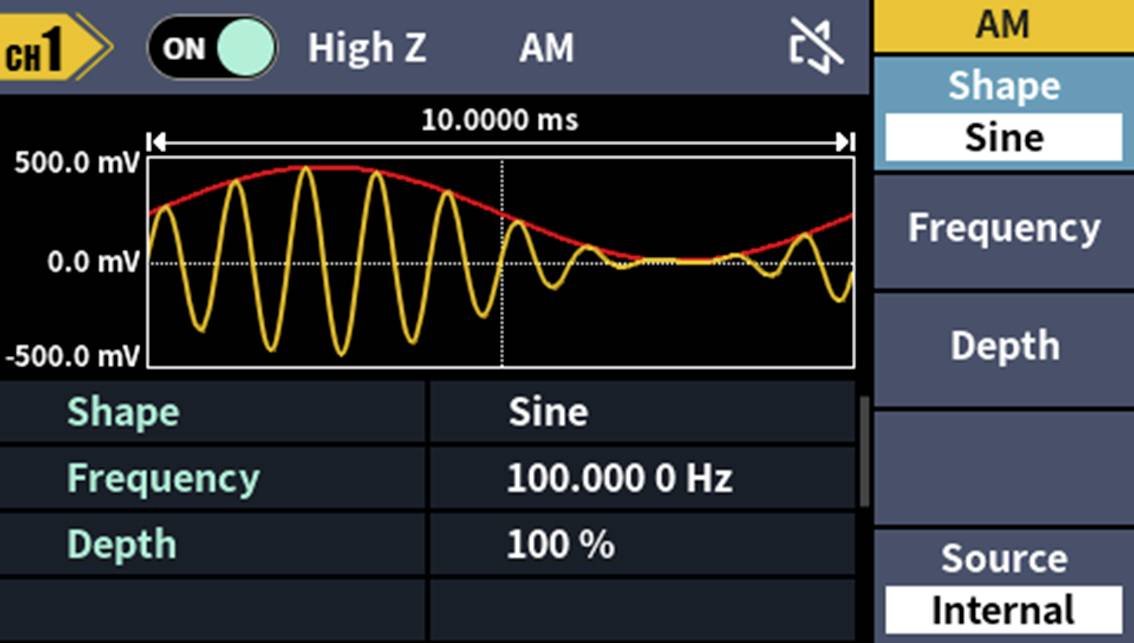

Diagram van amplitudemodulatie: Gele sinuscurve en rode enveloppecurve; parameters zijn vorm 'Sinus', frequentie 100.000 Hz, diepte 100%.

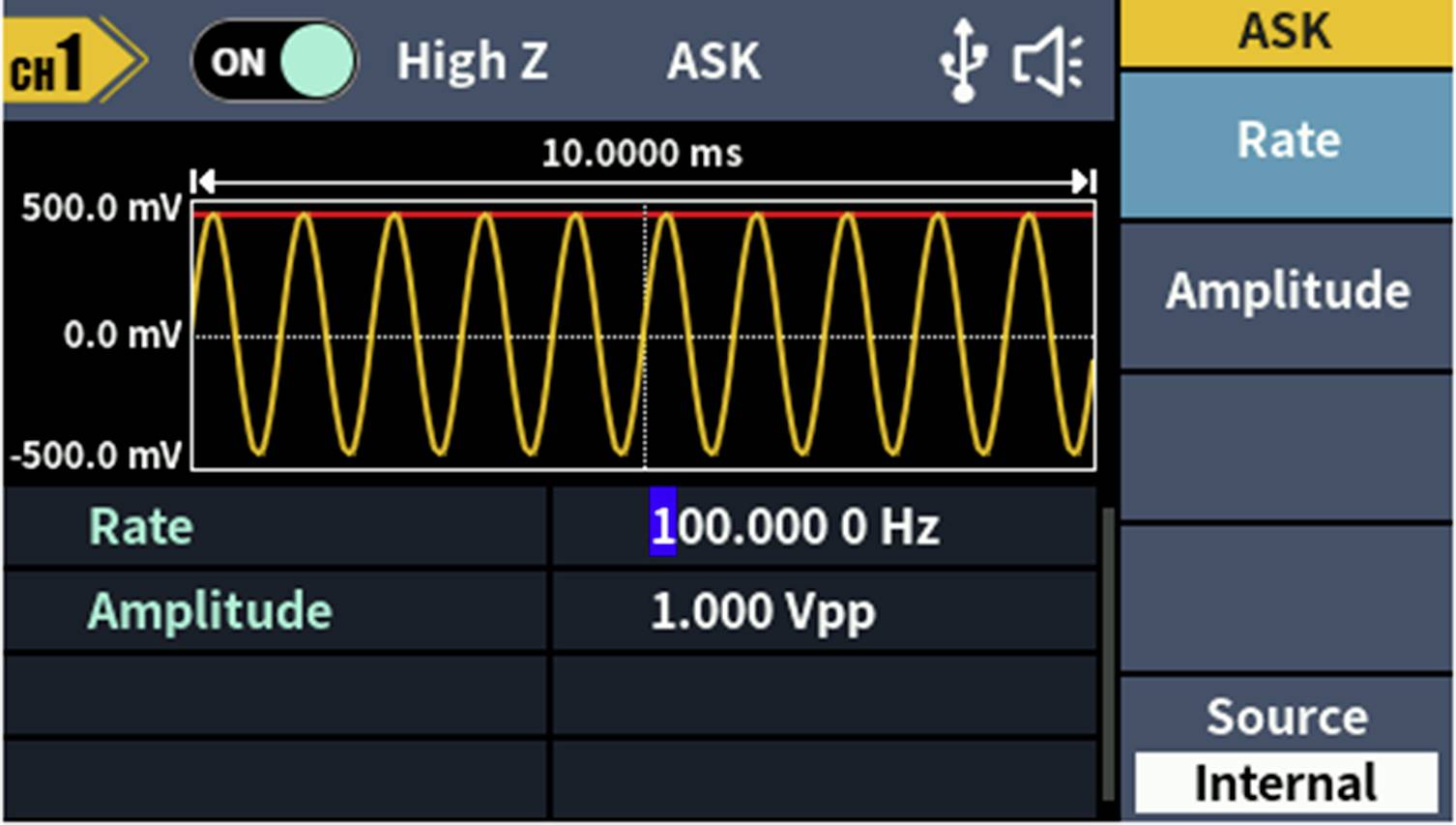

'Oscilloscoopweergave toont sinusvormig spanningssignaal met 0 Hz frequentie en 1.000 Vpp amplitude. ASK-modus is geactiveerd.'

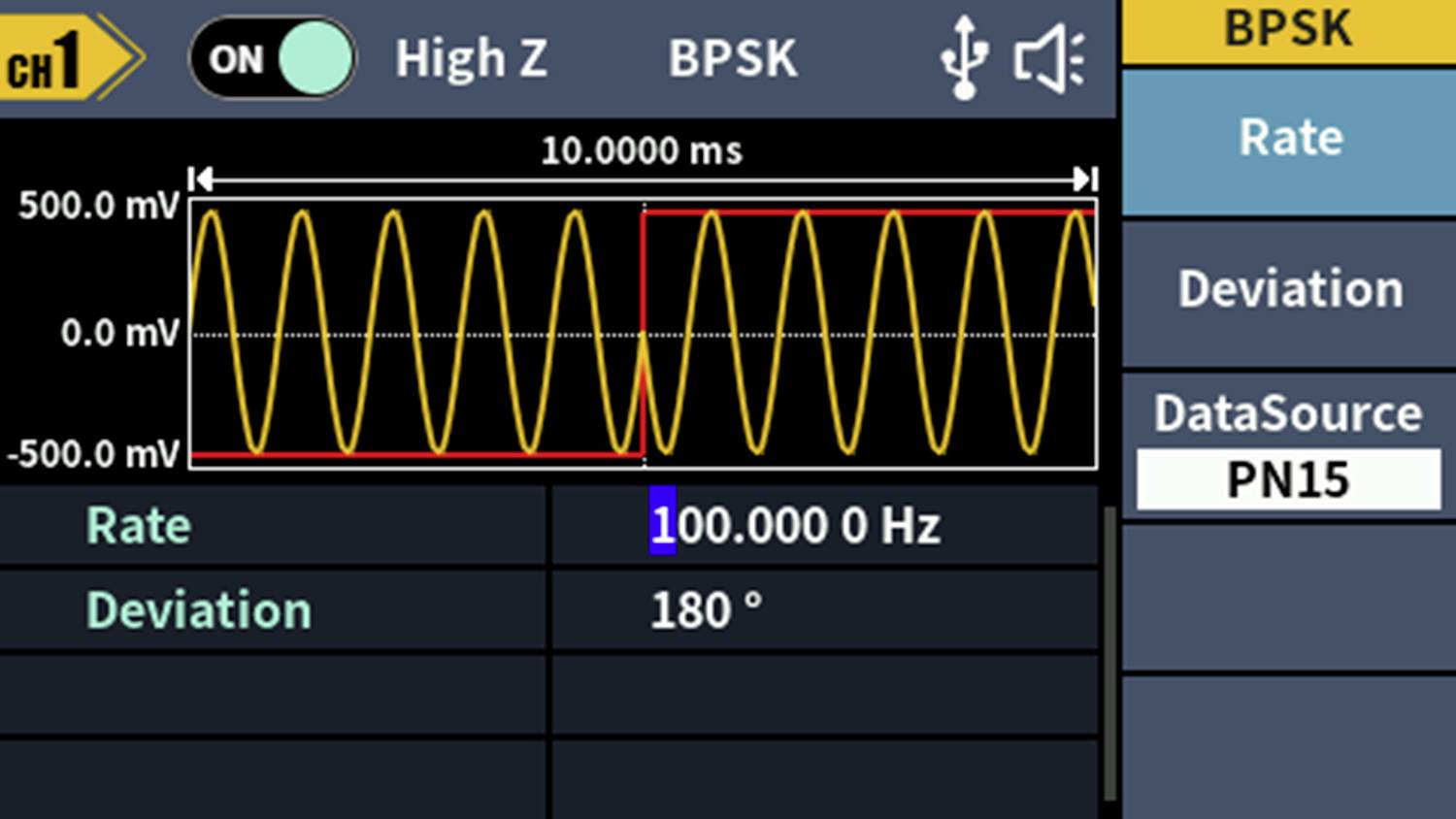

'Oscilloscoopscherm met een golfvormaanduiding. Gele sinusgolf tussen -500,0 en 500,0 mV. BPSK-modus, frequentie: 100,0000 Hz.'

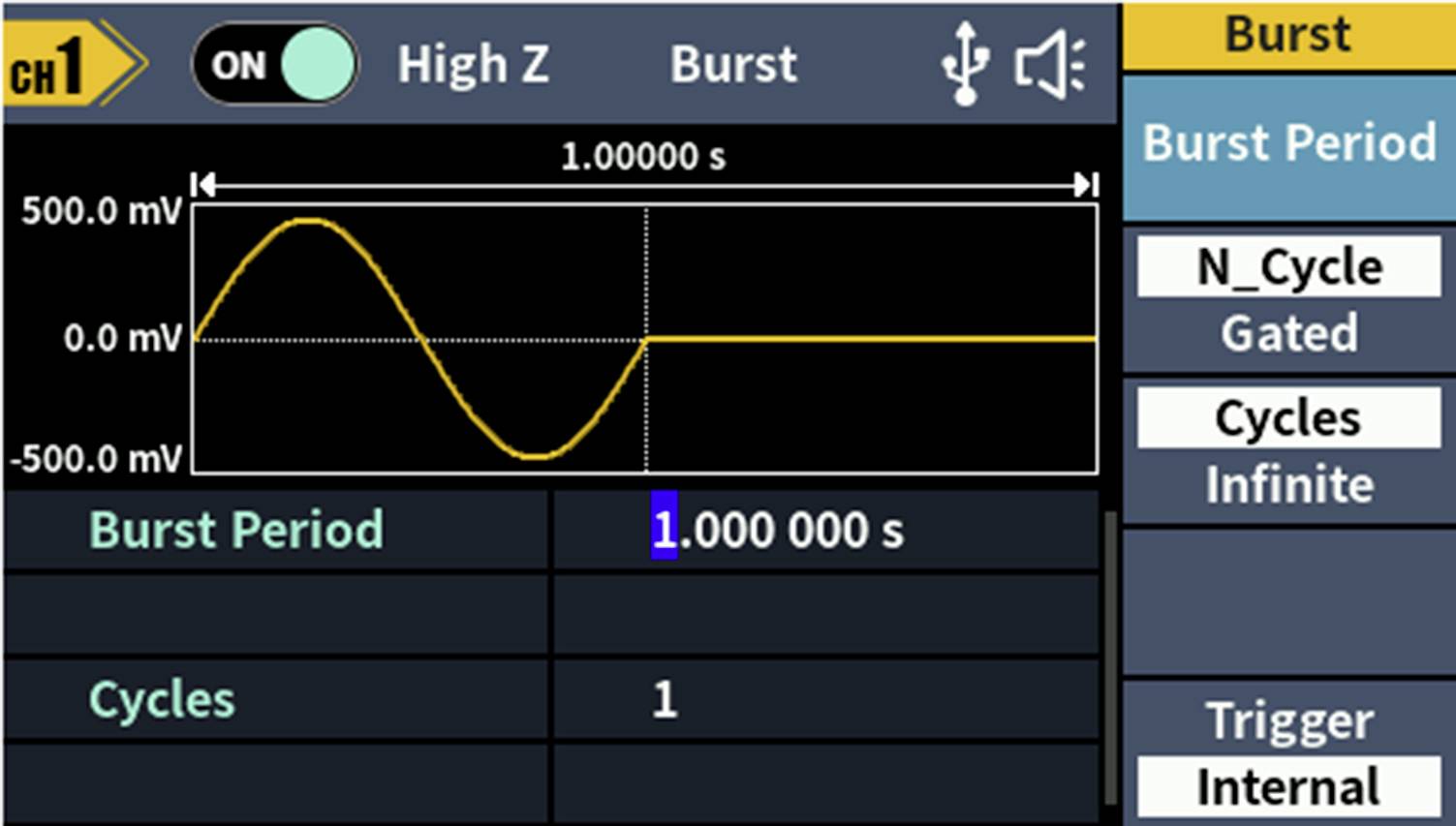

'Oscilloscoop-scherm toont een sinusgolf met een duur van 1,000000 s en 1 cyclus in burst-modus.'

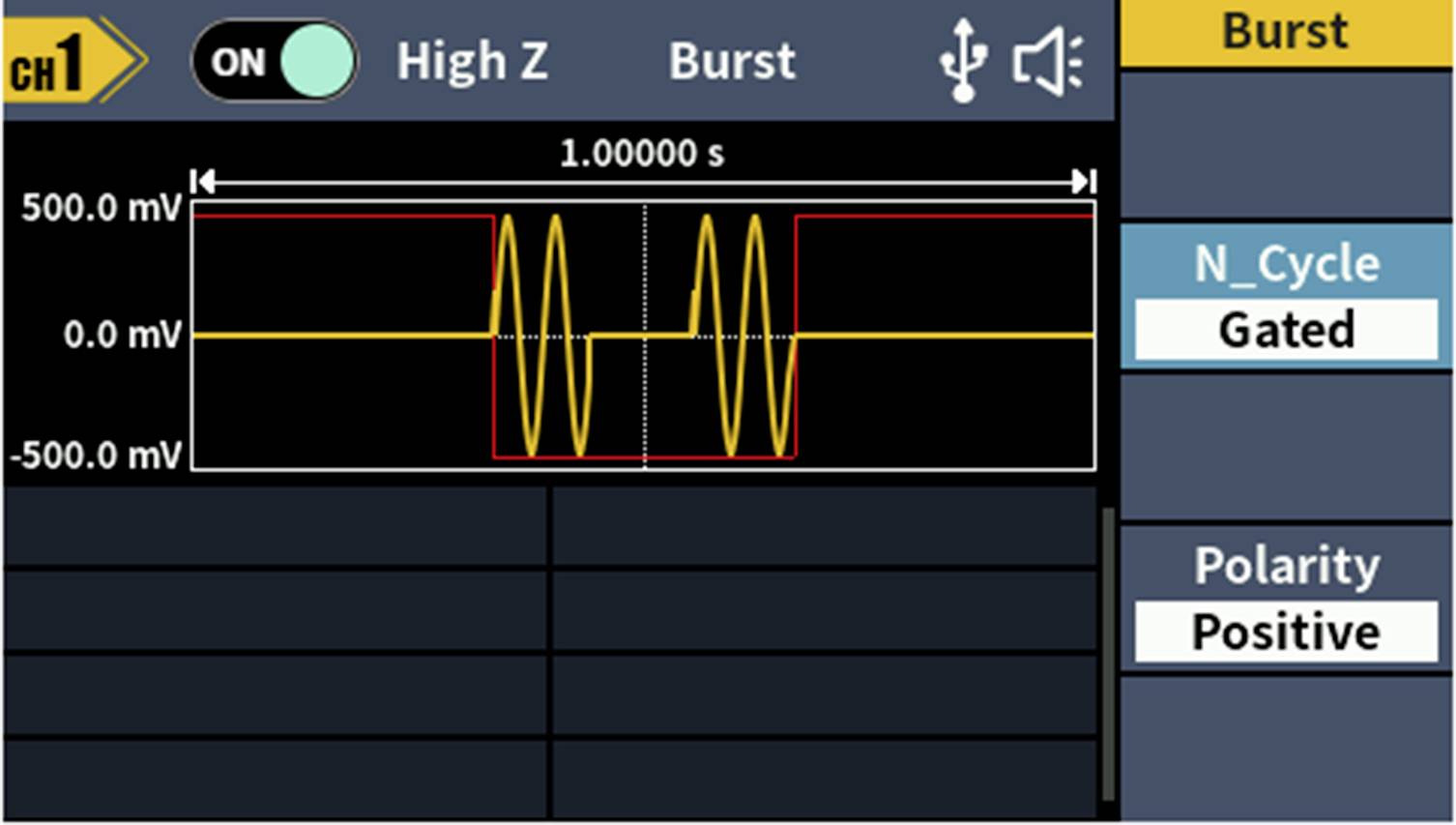

'Oscilloscoopweergave met burst-modus: Signaal met 500 mV en -500 mV amplitude, duur 1,00000 s, N_Cycle Gated, positieve polariteit.'

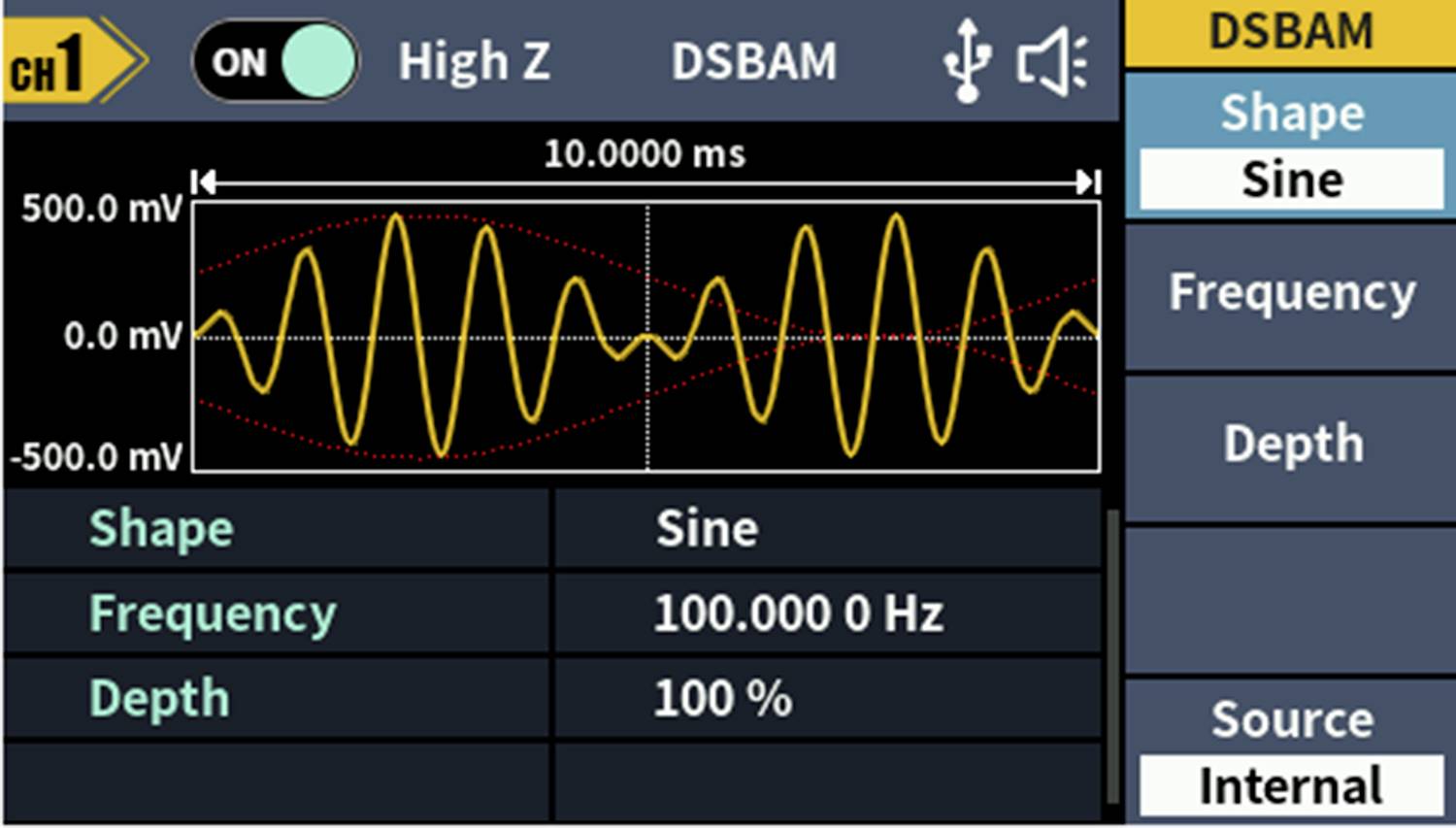

'Oscilloscoopscherm toont een AM-golfvorm.' Hoofdvorm: Sinus; Frequentie: 100 Hz; Diepte: 100%; Bron: Intern.

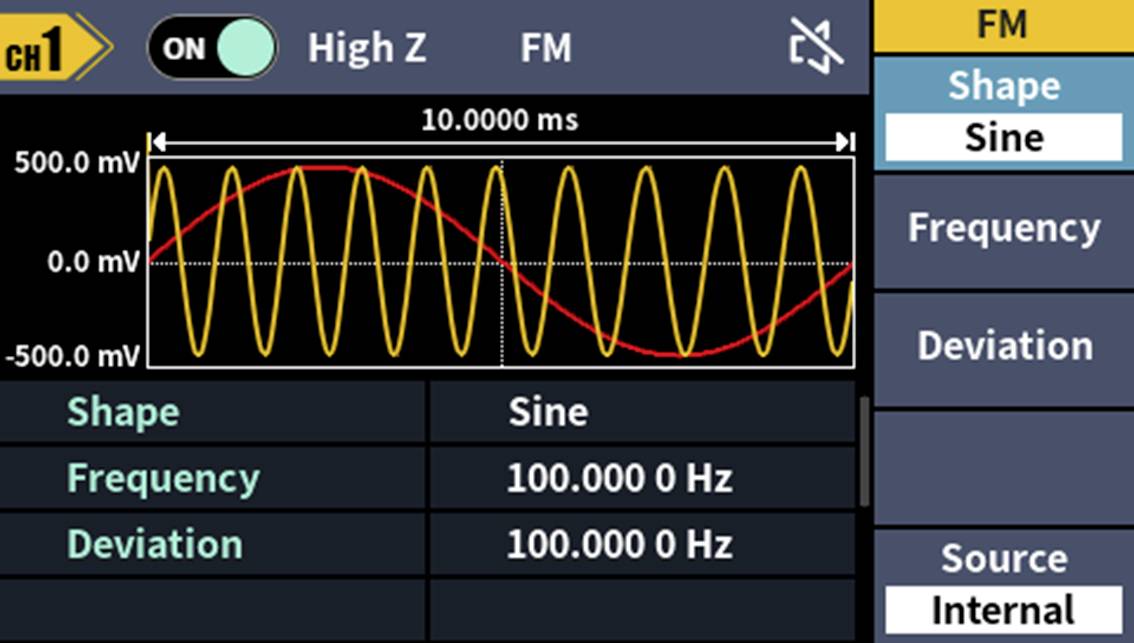

Een oscilloscoopscherm toont een gele sinusgolf en een rode lijn. Instellingen: 'Vorm: Sinus', 'Frequentie: 100.000 Hz'.

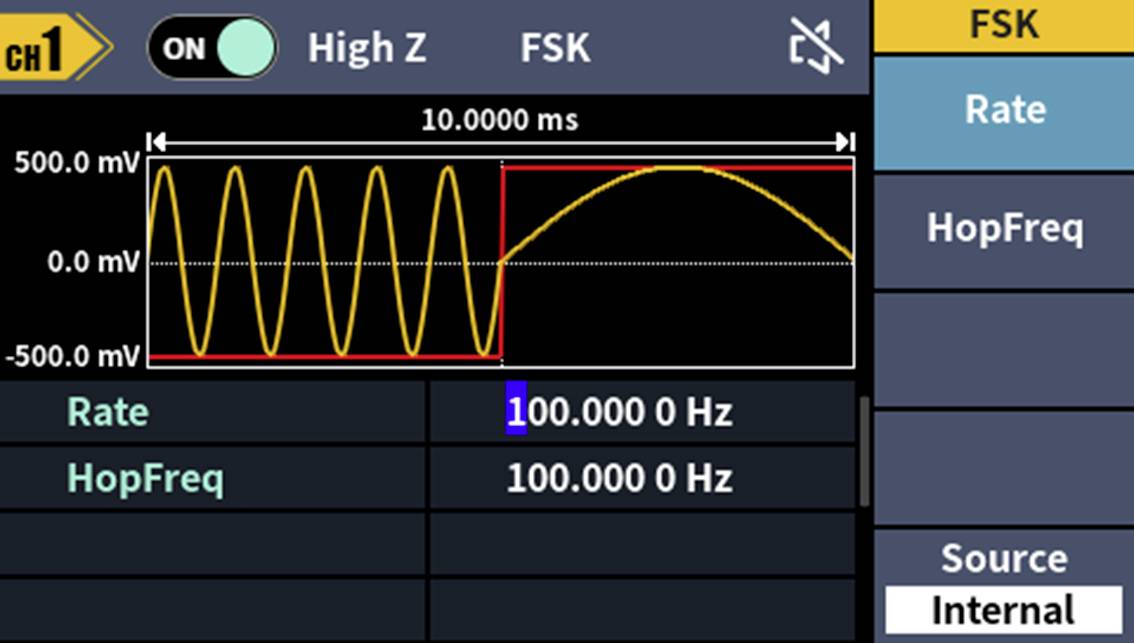

Diagram van een oscilloscoop toont FSK-signaal met gele golfvorm. Boven: 'High Z', 'FSK'. Waarden: 'Rate' 100.000 Hz, 'HopFreq' 100.000 Hz.

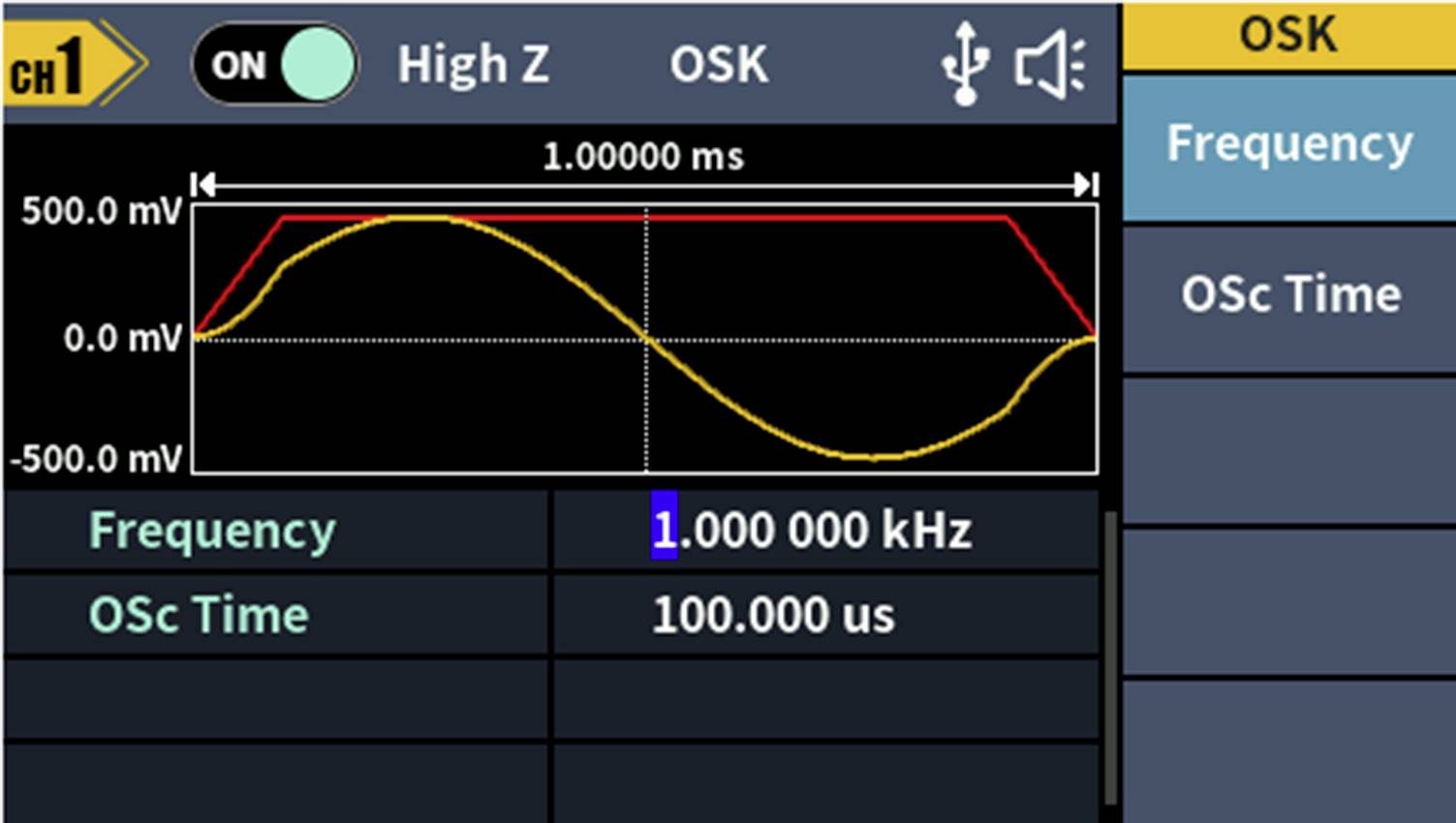

Oscilloscoopscherm toont een sinusgolf met een frequentie van 1 MHz en een duur van 100 µs. Frequentie en oscillatietijd worden gemarkeerd.

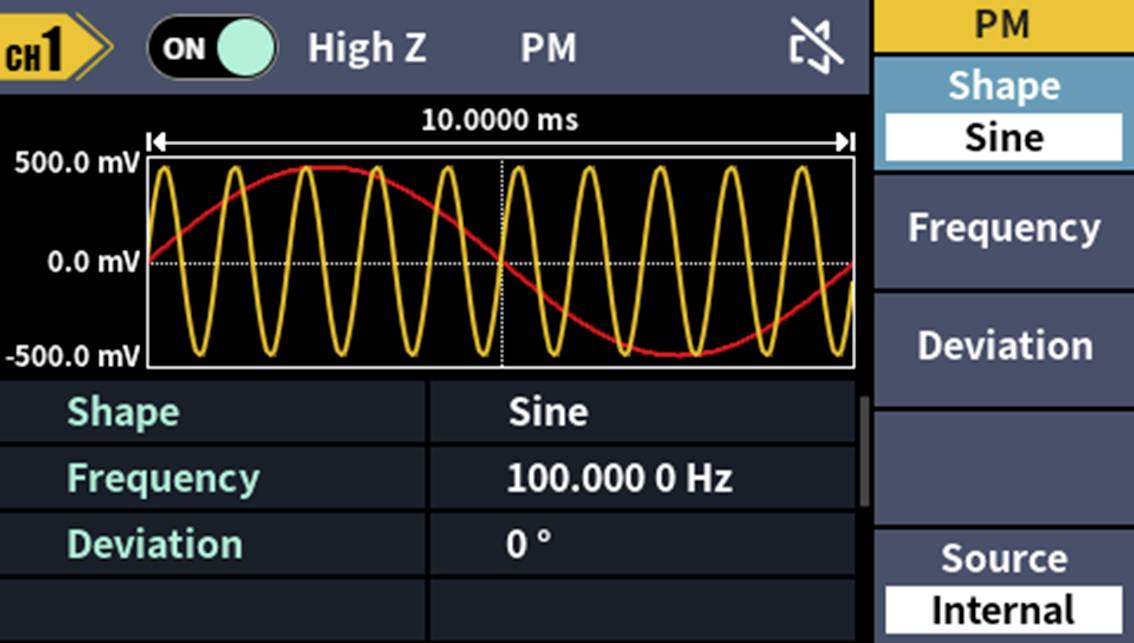

Oscilloscoopweergave toont een sinusgolf met 100 Hz frequentie en 0° afwijking. Rechterkant: Instellingen voor vorm, frequentie en bron.

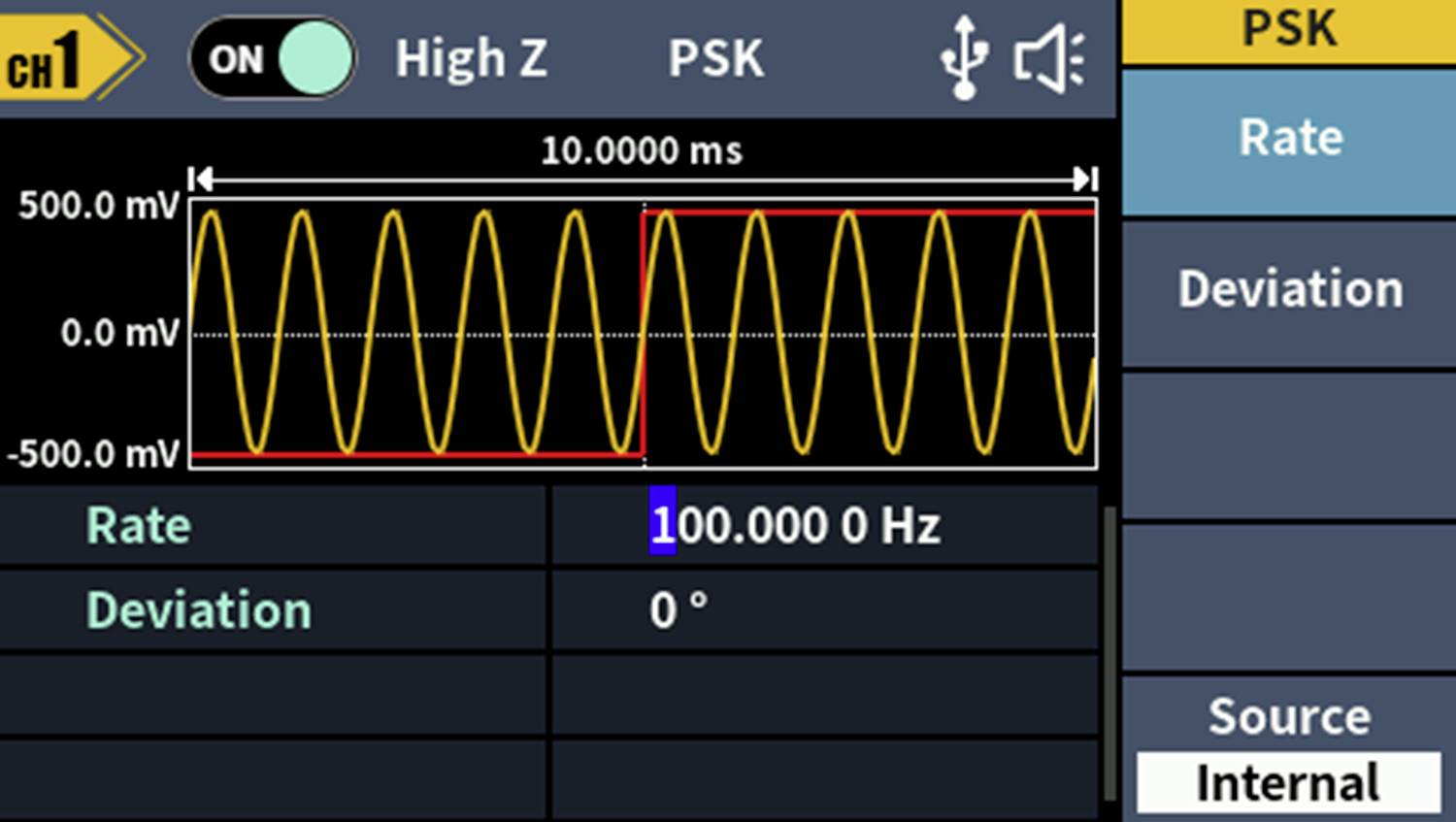

Oscilloscoopweergave: Gele sinusgolf met 10,0000 ms periode, 500 mV amplitude. Instellingen: Frequentie 100 Hz, Afwijking 0°, Bron intern.

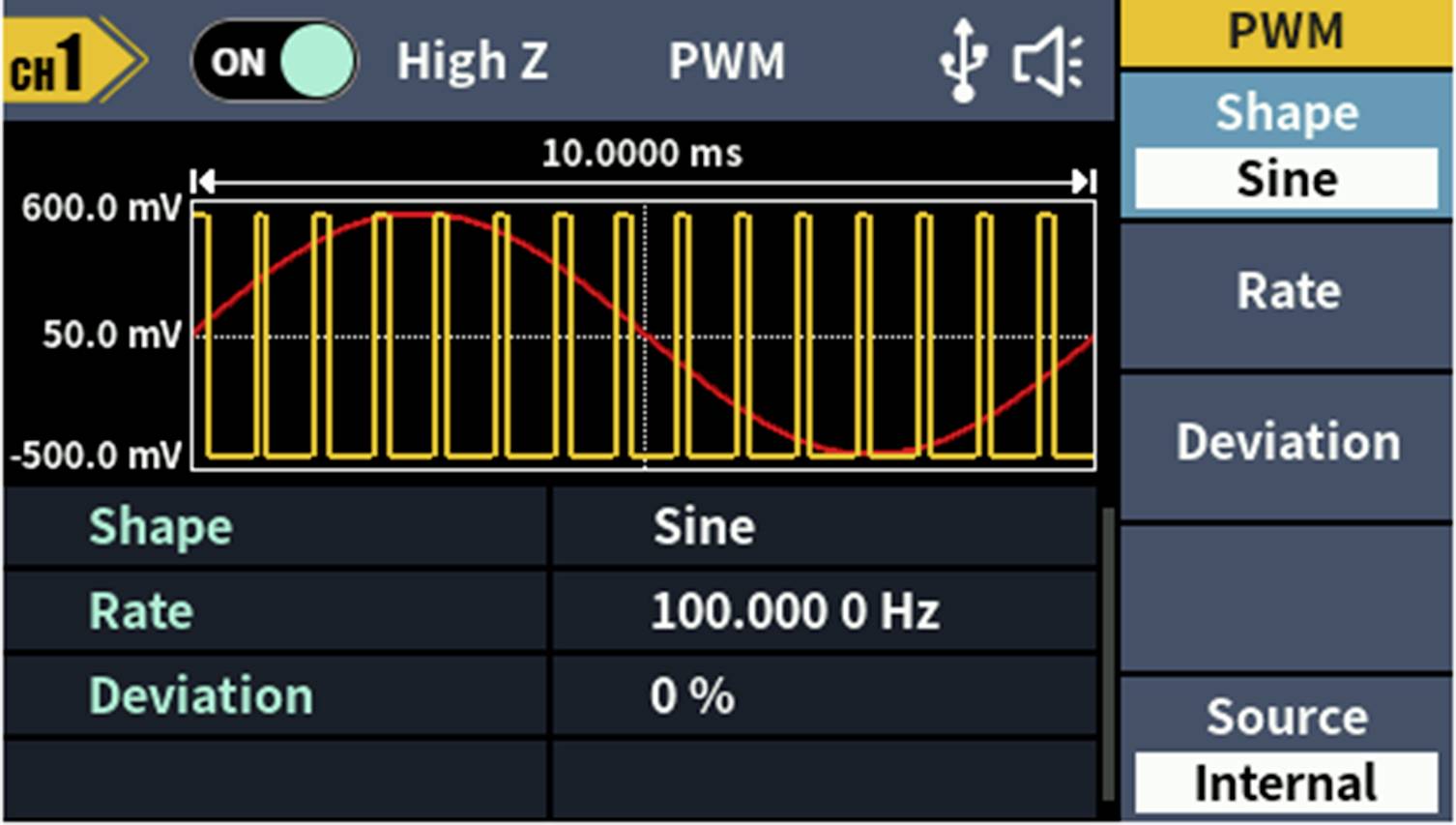

'Oscilloscoopscherm toont pulsbreedte-modulatie (PWM) met sinusgolf. Belangrijkste parameters: Vorm - Sinus, Frequentie - 100 Hz, Afwijking - 0%.'

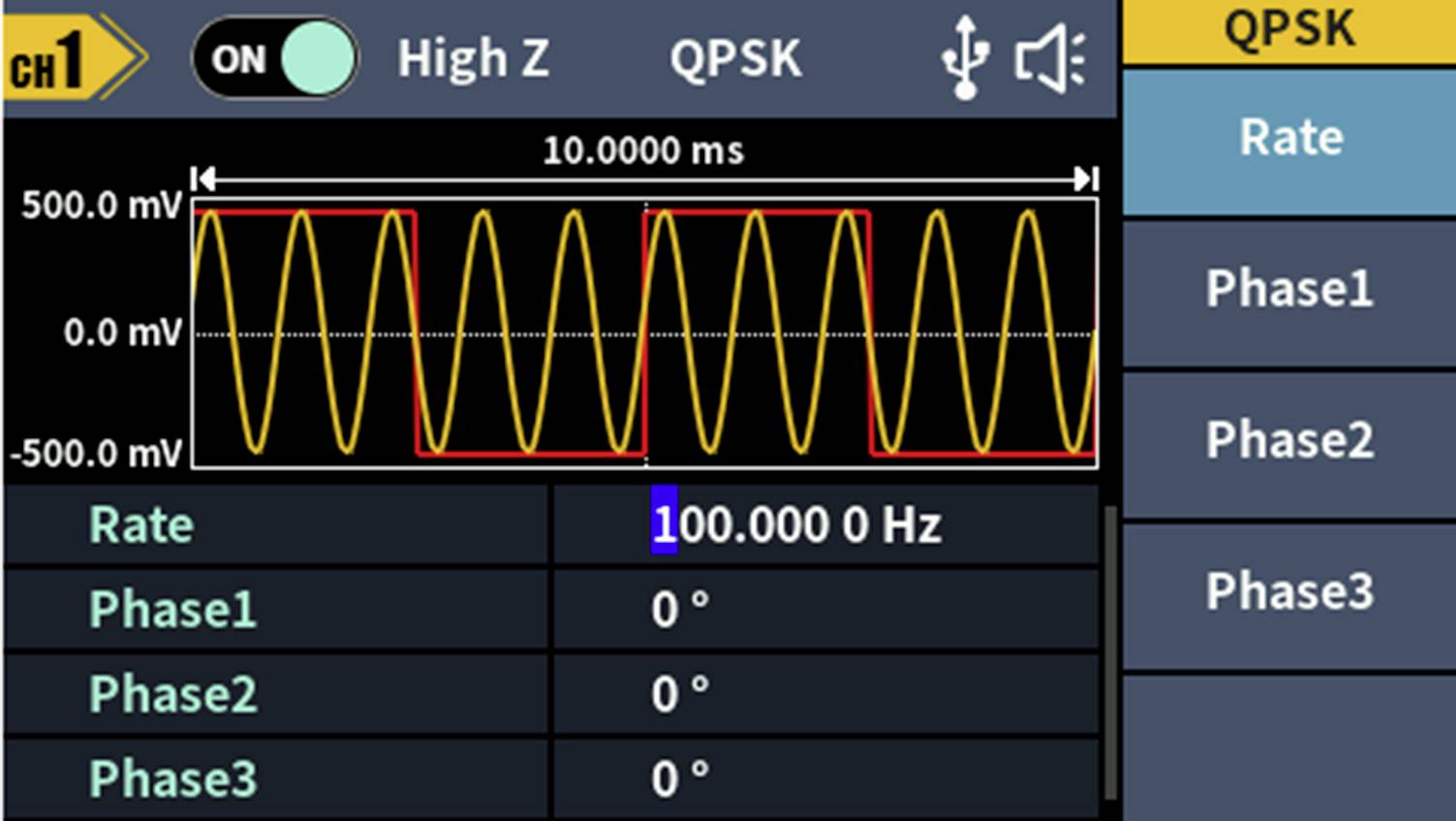

Oscilloscoopweergave met QPSK-signaal. Gele sinuscurve met rode toppen. Instellingen: Rate 100.000 0 Hz, fasehoek allemaal 0°.

Oscilloscoop toont een sinusgolf bij 100 Hz. Gele lijn wijst op spanningsschommelingen. Instellingen: Vorm: Sinus, Frequentie: 100 Hz, Diepte: 100%.

'Oscilloscoop-display toont gele sinusgolf. X-as: 1 microseconde, Y-as: 500 mV per divisie. Instellingen: Lineair, Sweeptijd: 1 seconde, Startfrequentie: 100 kHz, Stopfrequentie: 1 MHz.'

1/28

Extra services en acties

Datasheet (PDF)

Morgen leverbaar

162 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 194,21 / Stuk)

€ 194,21

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Voltcraft functiegenerator FG-1302

30 MHz frequentie-uitgang
1 µHz frequentieresolutie
2 kanalen
9,14 cm (3,6 inch) TFT LCD-scherm (480 x 272 pixels)
Ondersteunt SCPI
Maximale samplerate 125 MSa/s
14-bit verticale resolutie

Technische specificaties

Soortnaam: Functiegenerator

Frequentiebereik: 1 µHz - 30 MHz

Signaaluitgangsvorm: Arbitrair

Frequentiebereik sinus: 1µHz - 30 MHz

Vervormingsfactor sinus: 0.2 %

Frequentiebereik rechthoek: 1 μHz - 15 MHz

Oplooptijd rechthoek: 15 ns

Weergave: LCD

Frequentiebereik driehoek: 1 μHz - 1 MHz

Frequentiebereik ARB: 1 μHz - 10 MHz

: Fabrieksstandaard (zonder certificaat)

Afm.: (b x h) 200 mm x 92 mm

Gewicht: 1 kg

Aantal kanalen: 2-kanaals

Frequentie (max.): 30 MHz

Frequentie (min.): 1 µHz

Bijzonderheden: Modulatie

Meetcategorie: CAT II 250 V

Breedte: 200 mm

Hoogte: 92 mm

Interfaces: USB 2.0 stekker B

Spanningsverzorging: 230 V/AC

Type: FG-1302

Verpakking: Verpakking zonder plastic

Documenten en downloads

Datablad

Datablad 2616564 VOLTCRAFT FG-1302 Functiegenerator 1 µHz - 30 MHz 2-kanaals Arbitrair

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2616564 VOLTCRAFT FG-1302 Functiegenerator 1 µHz - 30 MHz 2-kanaals Arbitrair

Garantievoorwaarden

Garantievoorwaarden 2616564 VOLTCRAFT FG-1302 Functiegenerator 1 µHz - 30 MHz 2-kanaals Arbitrair

Software

Software 2616564 VOLTCRAFT FG-1302 Functiegenerator 1 µHz - 30 MHz 2-kanaals Arbitrair

Omschrijving

De Voltcraft FG-1302 functiegenerator met 30 MHz, 125 MSa/s samplingrate en 14-bits verticale resolutie biedt 2 onafhankelijke kanalen. De uitgebreide golfvorm-uitvoer biedt sinus, rechthoek, impuls, ramp, ruis en 150 ingebouwde arbitraire golfvormen.

Uitvoering

Uitgebreide golfvormuitvoer: sinus, rechthoek, impuls, ramp, ruis en 150 ingebouwde arbitraire golfvormen
Golfvormlengte: 2 pts tot 100 k
Modulatie golfvorm: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM, SWEEP, BURST
Frequentietelbereik: 100 MHz - 100 MHz
Frequentieteller-resolutie: 7-cijferig
Ingang: frequentieteller-ingang, externe modulatie-ingang, externe trigger-ingang
Uitgang: sync
Communicatie-interface: USB-host, USB-apparaat.
