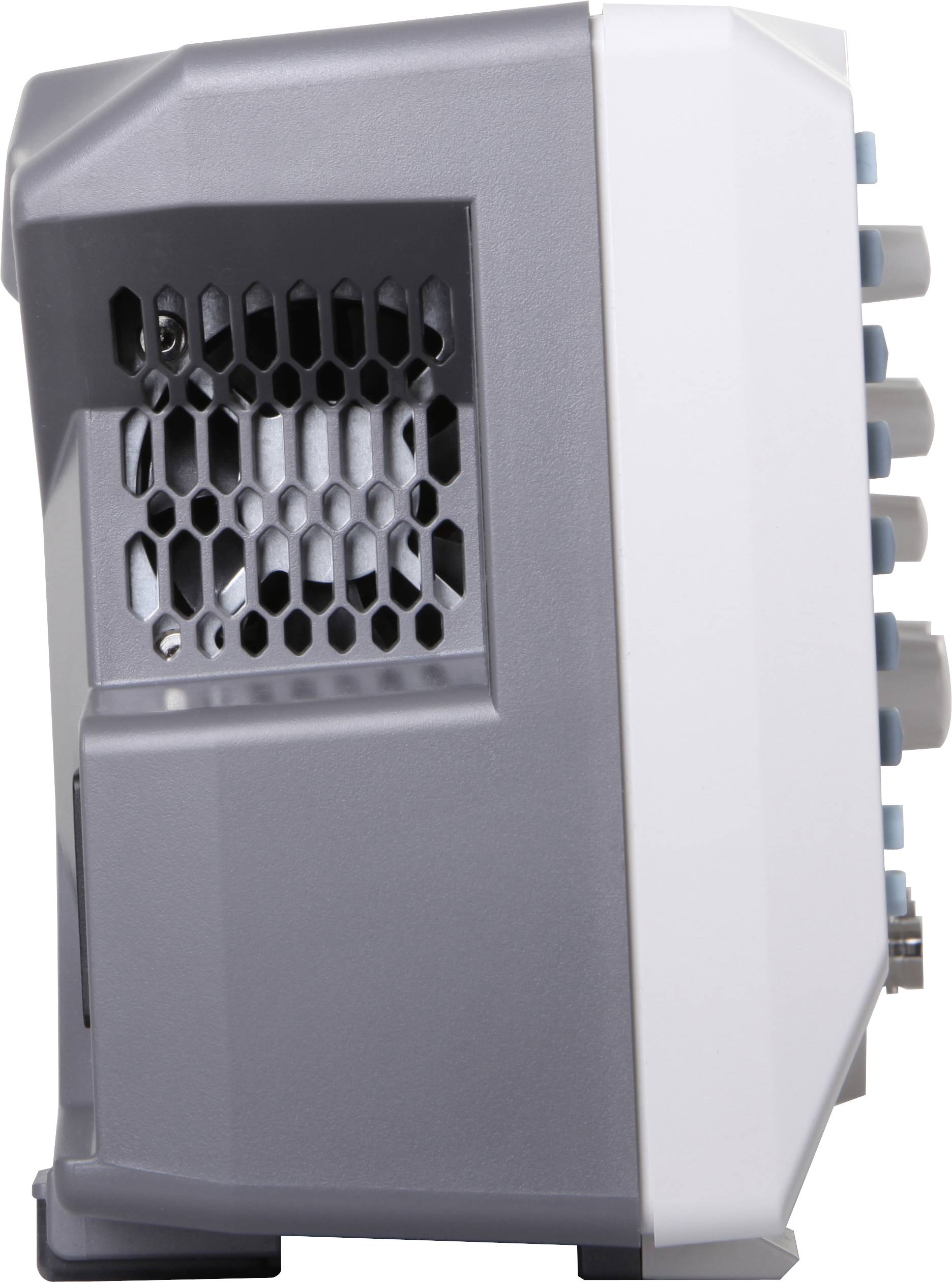

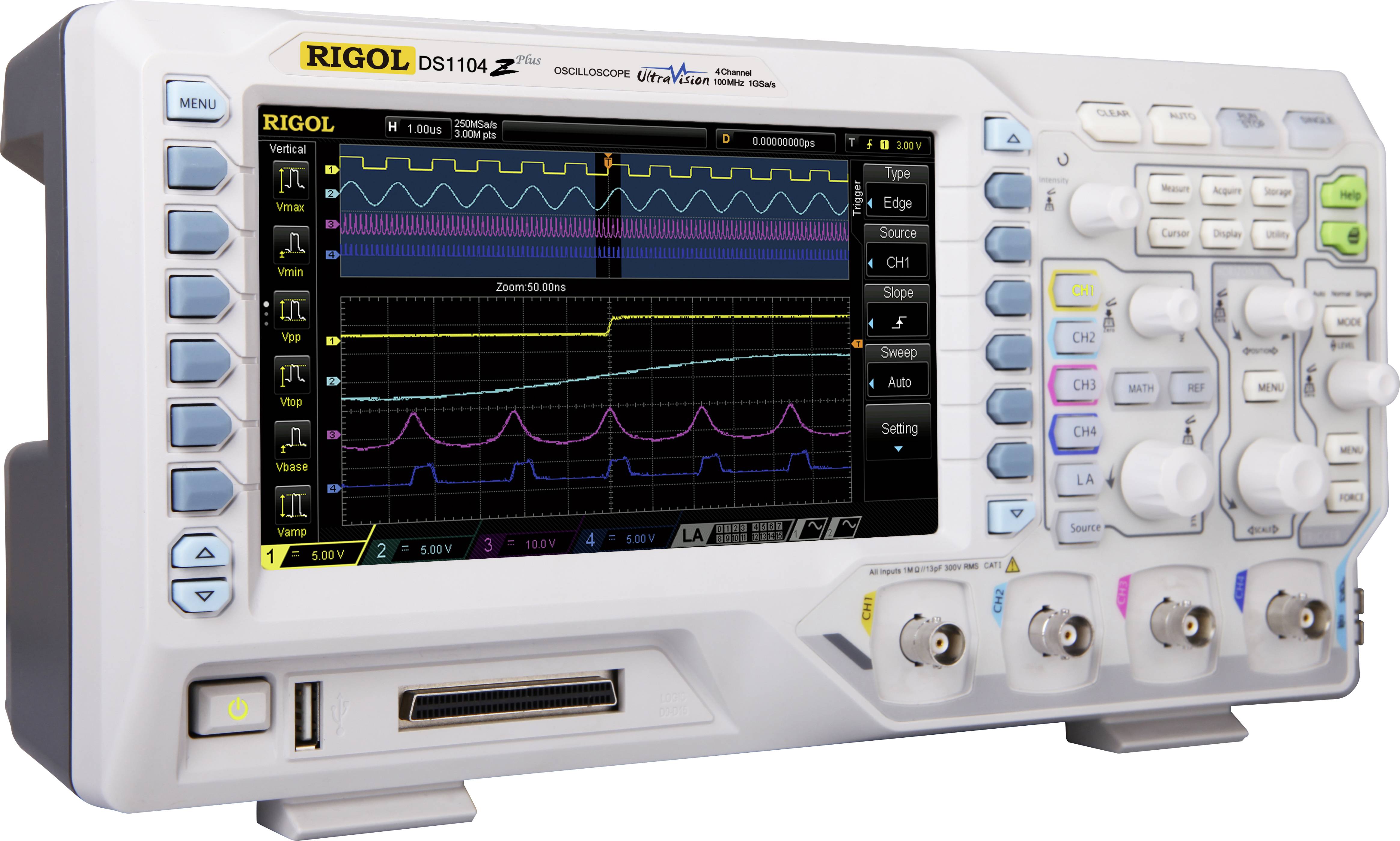

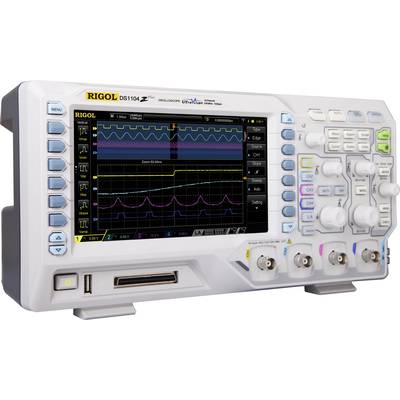

Rigol DS1104Z Plus Digitale oscilloscoop 100 MHz 4-kanaals 1 GSa/s 6 Mpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
22 Stuk(s)
Verkoop en verzending:
Aantal
Totaal (€ 453,72 / Stuk)
€
Highlights & Details
Digitale oscilloscoop
- Bandbreedte van 100 MHz
- 4 analoge kanalen
- MSO ready
- UltraVision-technologie
- 4 optionele meetfuncties vanaf nu inclusief
- USB-interface
- 17,78 cm TFT-kleurendisplay
Technische specificaties
- Tot 6 Mpts in 3/4-kanaals bedrijf
- Tot 24 Mpts in 1-kanaals bedrijf
- Soortnaam
Digitale oscilloscoop
- Bandbreedte
100 MHz
- Samplingrate/kanaal
1 GSa/s
- Scherm
Kleuren-TFT
- Resolutie
8 Bit
- Beeldschermgrootte
17,78 cm
- Bijzonderheden
Digitaal geheugen (DSO)
- Tijdbasis
5 ns - 50 s/div
- Aantal analoge ingangen (max.)
4
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT I
CAT II 300 V
- Rasterafbuiging
1 mV - 10 V/div
- Ingangsimpedantie
1 MΩ
- Ingangskoppeling
AC, DC, GND
- Ingangsspanning
300 V
- Voedingsspanning
110 - 230 V/AC
- Afm.
(l x b x h) 122 x 313 x 161 mm
- Gewicht
3.2 kg
- Scherm
800 x 480 Pixel
- Breedte
313 mm
- Hoogte
161 mm
122 mm
- Interfaces
USB
USB-host
Ethernet
- Geheugendiepte/kanaal
6 Mpts
- Type
DS1104Z Plus
- Diepte
122 mm
Documenten en downloads
Datablad
Datablad 1392193 Rigol DS1104Z Plus Digitale oscilloscoop 100 MHz 4-kanaals 1 GSa/s 6 Mpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1392193 Rigol DS1104Z Plus Digitale oscilloscoop 100 MHz 4-kanaals 1 GSa/s 6 Mpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie 1392193 Rigol DS1104Z Plus Digitale oscilloscoop 100 MHz 4-kanaals 1 GSa/s 6 Mpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)
Omschrijving
Het model DS1104Z Plus is een 100 MHz 4-kanaals digitale oscilloscoop met uitstekende eigenschappen. LAN- en USB-besturing zijn standaard, evenals veel wiskundige functies. Andere functies kunnen desgewenst optioneel via een software key worden vrijgeschakeld. Zo blijft de oscilloscoop ook bij toegenomen meeteisen altijd up-to-date.
De weergegeven meetcurves kunnen via de USB-aansluiting aan de voorzijde direct op een optionele USB-stick worden opgeslagen of via de USB-bus aan de achterzijde naar een computer worden overgedragen. De grote TFT-kleurenmonitor van 17,78 cm geeft alle details betrouwbaar weer. De sampling rate bedraagt 500 MSa/s per kanaal en wordt in het eenkanaals bedrijf gebundeld, zodat er een sampling rate van maar liefst 1 GSa/s wordt bereikt. De UltraVision-technologie maakt de intensiteitsafhankelijke weergave van overlappende signaalbereiken en een geheugendiepte van 24 Mpts voor een gedetailleerde signaalweergave mogelijk. Deze functies maken de DS1104Z Plus tot een bijzonder meetinstrument dat zich aan uw meeteisen kan aanpassen.
De weergegeven meetcurves kunnen via de USB-aansluiting aan de voorzijde direct op een optionele USB-stick worden opgeslagen of via de USB-bus aan de achterzijde naar een computer worden overgedragen. De grote TFT-kleurenmonitor van 17,78 cm geeft alle details betrouwbaar weer. De sampling rate bedraagt 500 MSa/s per kanaal en wordt in het eenkanaals bedrijf gebundeld, zodat er een sampling rate van maar liefst 1 GSa/s wordt bereikt. De UltraVision-technologie maakt de intensiteitsafhankelijke weergave van overlappende signaalbereiken en een geheugendiepte van 24 Mpts voor een gedetailleerde signaalweergave mogelijk. Deze functies maken de DS1104Z Plus tot een bijzonder meetinstrument dat zich aan uw meeteisen kan aanpassen.
Uitvoering
- 4 optionele, speciale functies zoals geheugenuitbreiding, seriële-bus-trigger en decoder, geavanceerde triggerkit of real-time registratie zitten vanaf nu in de gratis bundel BND-MSO/DS1000Z
- De bundel BND-MSO/DS1000Z bevat de volgende opties:
- SA-DS1000Z (decoding en trigger tools voor de seriële bussen RS232/UART, I2C en SPI)
- MEM-DS1000Z (geheugenuitbreiding naar geheugendiepte van 24 Mpts)
- REC-DS1000Z (record-functie voor de real-time registratie en weergave van curvevormen)
- AT-DS1000Z (uitgebreide triggerfuncties voor de seriële bussen RS232/UART, I2C en SPI, Runt, Windows, Nth Edge, Delay, Time Out).
Omvang van de levering
- Digitale oscilloscoop BND-MSO/DS1000Z
- 4x passieve probe RP2200 (200 MHz)
- Voedingskabel
- USB-kabel
- Gebruiksaanwijzing
- Kalibratiecertificaat.
Opmerkingen
De nieuwste drivers en softwareversies kunnen gratis op de website van de fabrikant worden gedownload.
De gratis optiebundel BND-MSO/DS1000Z is als activeringscode meegeleverd of de functies zijn al in het apparaat vrijgeschakeld.
