Name: Uni-T UTG4202A Functiegenerator 1 µHz - 200 MHz 2-kanaals Arbitrair
Brand: Uni-T
SKU: 3757392
Availability: BackOrder

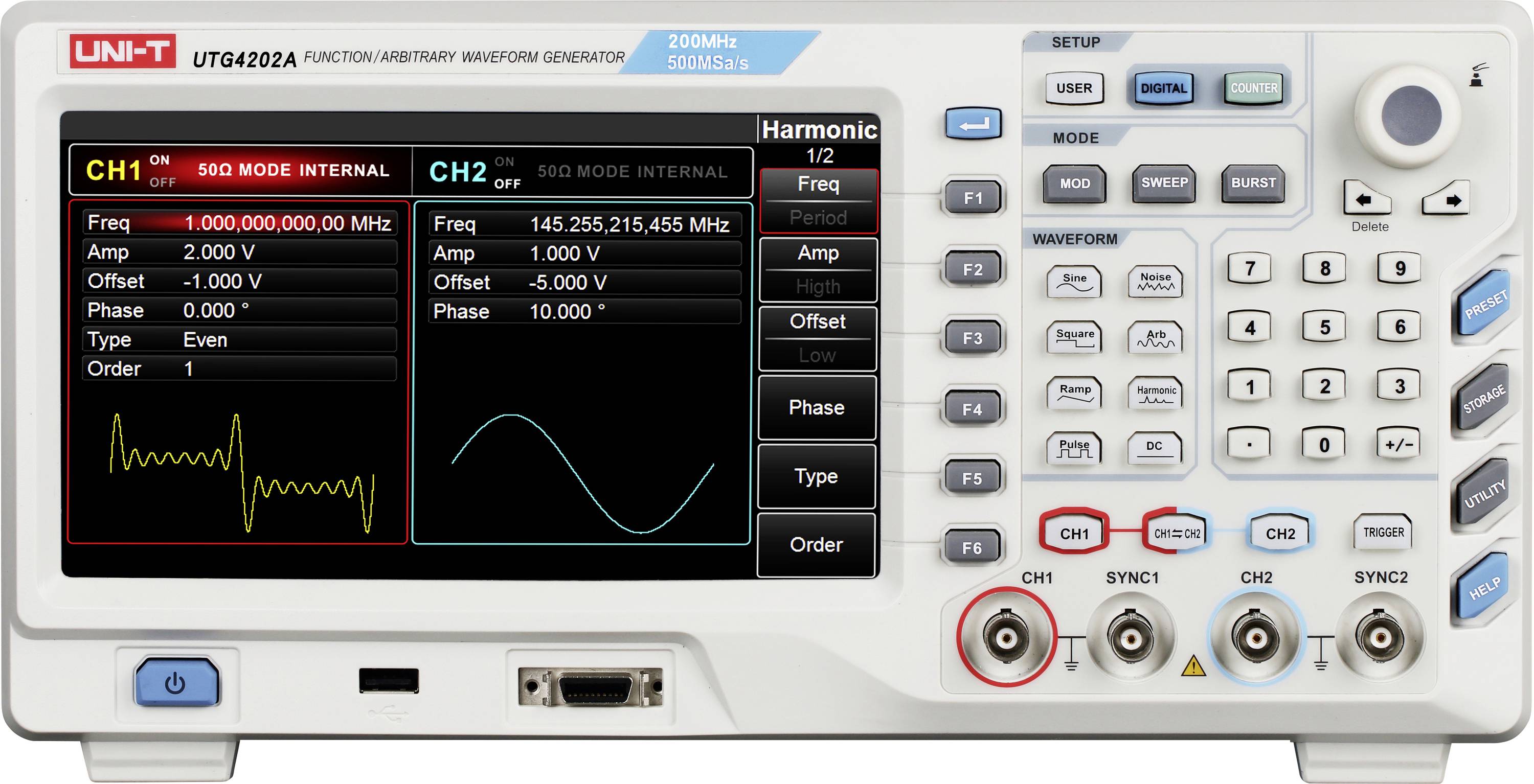

Vooraanzicht van een UNI-T UTG4024 golfvormgenerator met instellingen voor duaal kanaal en golfvormdisplays op het scherm, met CH1 gemarkeerd in rood en CH2 in blauw.

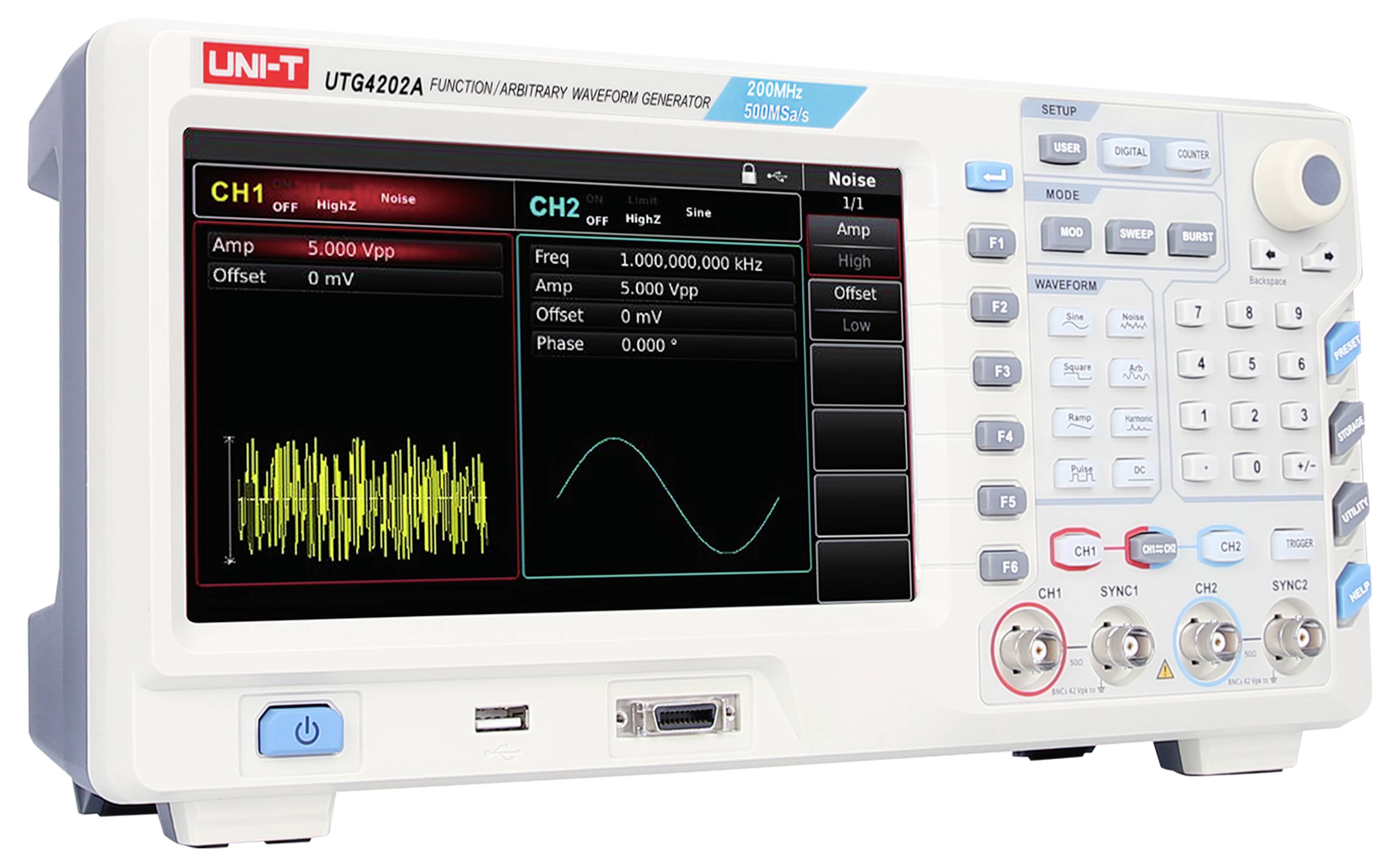

Uni-T UTG4202A Functiegenerator 1 µHz - 200 MHz 2-kanaals Arbitrair-1

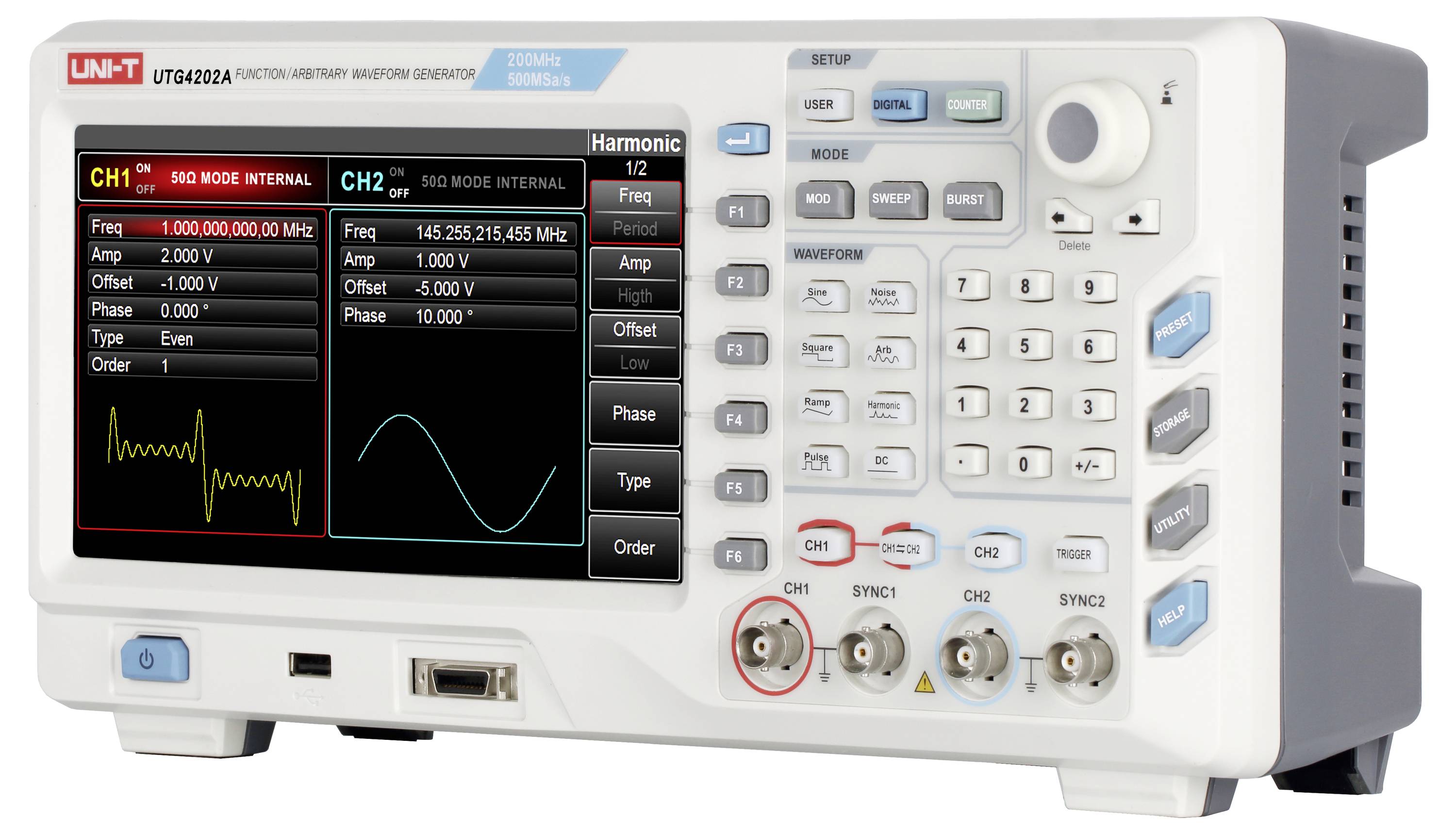

Uni-T UTG4202A Functiegenerator 1 µHz - 200 MHz 2-kanaals Arbitrair-2

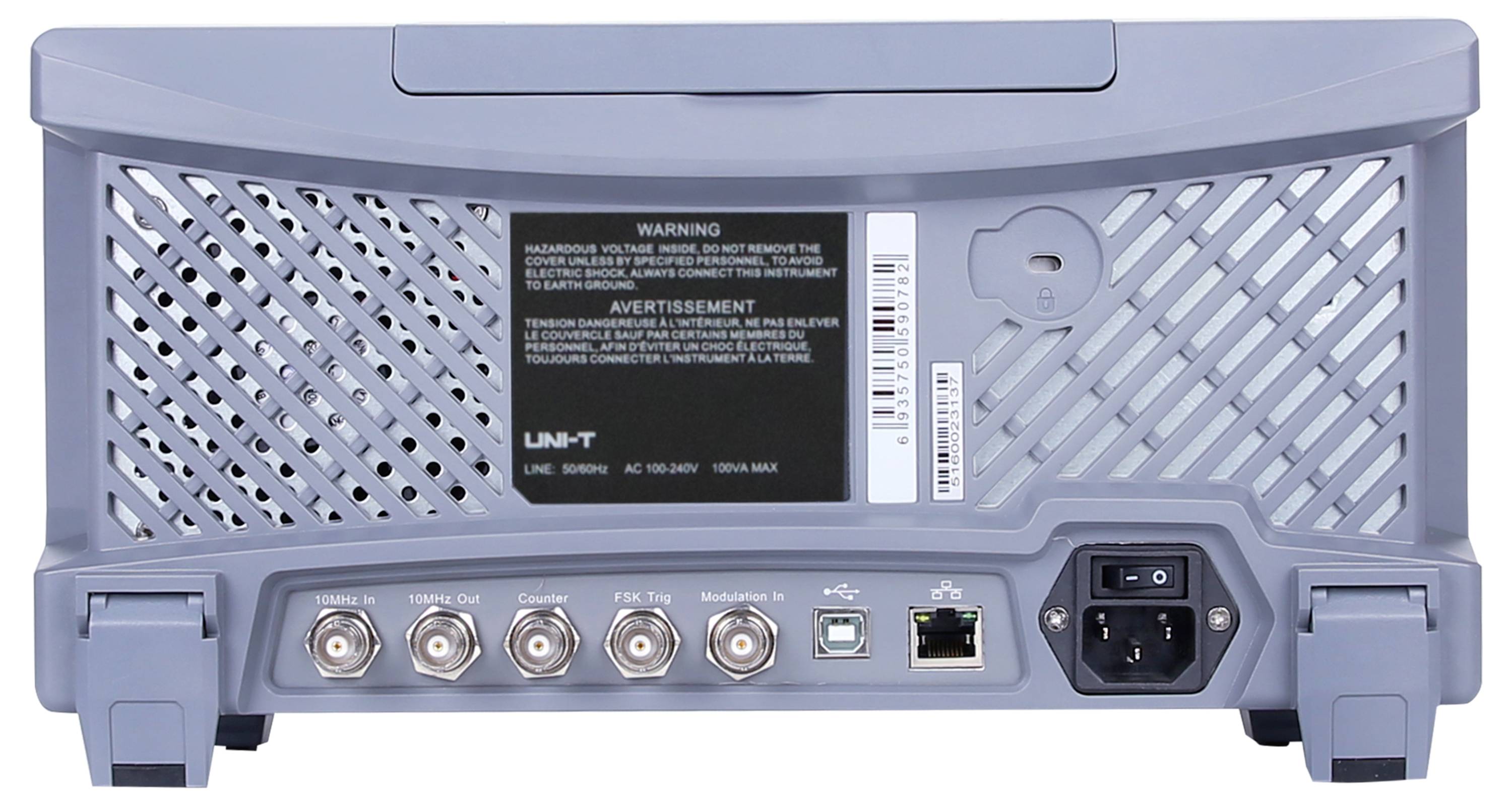

Uni-T UTG4202A Functiegenerator 1 µHz - 200 MHz 2-kanaals Arbitrair-3

1/4

Datasheet (PDF)

Leverbaar vr. 30 okt.

10 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 1.404,13 / Stuk)

€ 1.404,13

excl. btw

Gratis verzending*

Slechts 10 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

UNI-T UTG4202A arbitraire-functiegenerator 200 MHz 2-kanaals 500MSa/S 32Mpts8 INCH TFT LCD-SCHERM

Max. Uitgangsfrequentie: 200 MHz
Sampling rate: 500 MSa/s
Verticale resolutie: 16-bits
Kanalen: 2
Arbitraire golfvormlengte: 32 mpts
Display: 8-inch TFT LCD

Technische specificaties

8 inch (20,3 cm) TFT-kleurenscherm, WVGA (800 x 480)
16-bit verticale resolutie
Digitale protocoluitvoer (UART, I2C, SPI)

Signaaluitgangsvorm: Sinus, rechthoek, helling, harmonische golven, impuls, ruis, DC-spanning en arbitrair

Soortnaam: Functiegenerator

Frequentiebereik: 1 µHz - 200 MHz

Signaaluitgangsvorm: Arbitrair

Frequentiebereik sinus: 1 µHz bis 200 MHz

Vervormingsfactor sinus: 0,2 %

Frequentiebereik rechthoek: 1 µHz bis 60 MHz

Oplooptijd rechthoek: 5 ns

Weergave: LCD

Frequentiebereik driehoek: 1 µHz bis 5 MHz

Frequentiebereik ARB: 1 µHz bis 50 MHz

: Fabrieksstandaard (zonder certificaat)

Wobbelfunctie: Ondersteunt lineaire en logaritmische frequentiesweep

Interne modulatie: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Externe modulatie: AM, FM, PM, ASK, FSK, PSK, PWM, SUM

VCF: Gerealiseerd via externe analoge modulatie-ingang

Trigger (synchroon): Intern, extern en handmatig

Brug (asynchroon): Ondersteunt in de gating-modus (Burst) via externe digitale modulatieklep

Externe frequentiemeting: Geïntegreerde 6-bits frequentieteller, bereik 100 MHz tot 800 MHz

Afm.: (b x h) 336 mm x 164 mm

Gewicht: 3.5 kg

Aantal kanalen: 2-kanaals

Frequentie (max.): 200 MHz

Frequentie (min.): 1 µHz

Bijzonderheden: Modulatie

Breedte: 336 mm

Hoogte: 164 mm

Interfaces: USB-device
USB-host
LAN

Spanningsverzorging: 230 V/AC

Type: UTG4202A

Documenten en downloads

Datablad

Datablad 3757392 Uni-T UTG4202A Functiegenerator 1 µHz - 200 MHz 2-kanaals Arbitrair

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3757392 Uni-T UTG4202A Functiegenerator 1 µHz - 200 MHz 2-kanaals Arbitrair

Omschrijving

De UTG4202A wordt in een groot aantal toepassingsgebieden gebruikt en integreert meerdere signaalvormen, waaronder functiegenerator, arbitraire signaalgenerator, pulsgenerator, harmonischeproductie en analoge en digitale modulatiebronnen. Het biedt een hoge samplefrequentie van maximaal 500 MSA/s en een maximale golfvormlengte van maximaal 32 MPT. Voor het produceren van stabiele, nauwkeurige en vervormende signalen maakt UTG4202A gebruik van de direct-Digital Synthesizer-technologie (DDS). Een gebruiksvriendelijke interface met een 8-inch scherm met hoge resolutie en een doordachte lay-out van het bedieningspaneel zorgen voor een efficiënte en comfortabele bediening.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Veelzijdige modulatietypen: Ondersteuning van AM, FM, PM en digitale modulaties zoals ASK, FSK, PSK, QAM en nog veel meer
Harmonische uitgangsfunctie: Tot 16 harmonische vrij instelbaar (orde, amplitude, fase)
32 Mpts geheugendiepte en 7 GB geheugen: Grote arbitraire golfvorm geheugendiepte en uitgebreid intern geheugen
Sweep-functie: Lineaire en logaritmische sweep-modi
Digitale interfaces (optioneel): Ondersteuning van SPI, I²C en UART

Omvang van de levering

UTG4202A x 1
Netsnoer x 1
USB-kabel x 1
BNC-BNC-doorgaande kabel × 4

Opmerkingen

Andere modellen

- UTG4082A: 80 MHz uitgangsfrequentie, 500 MSA/s samplefrequentie, 16-bits resolutie, 2 kanalen, 32 Mpts arbitraire golfvormlengte, 8 inch TFT LCD-aanraakscherm.

- UTG4122A: 120 MHz uitgangsfrequentie, 500 MSA/s samplefrequentie, 16-bits resolutie, 2 kanalen, 32 Mpts arbitraire golfvormlengte, 8 INCH TFT LCD-SCHERM.

- UTG4162A: 160 MHz uitgangsfrequentie, 500 MSA/s samplefrequentie, 16-bits resolutie, 2 kanalen, 32 Mpts arbitraire golfvormlengte, 8 inch TFT LCD-aanraakscherm.
