Name: Uni-T UTG4082A Functiegenerator 1 µHz - 80 Hz 2-kanaals Arbitrair
Brand: Uni-T
SKU: 3757389
Availability: BackOrder

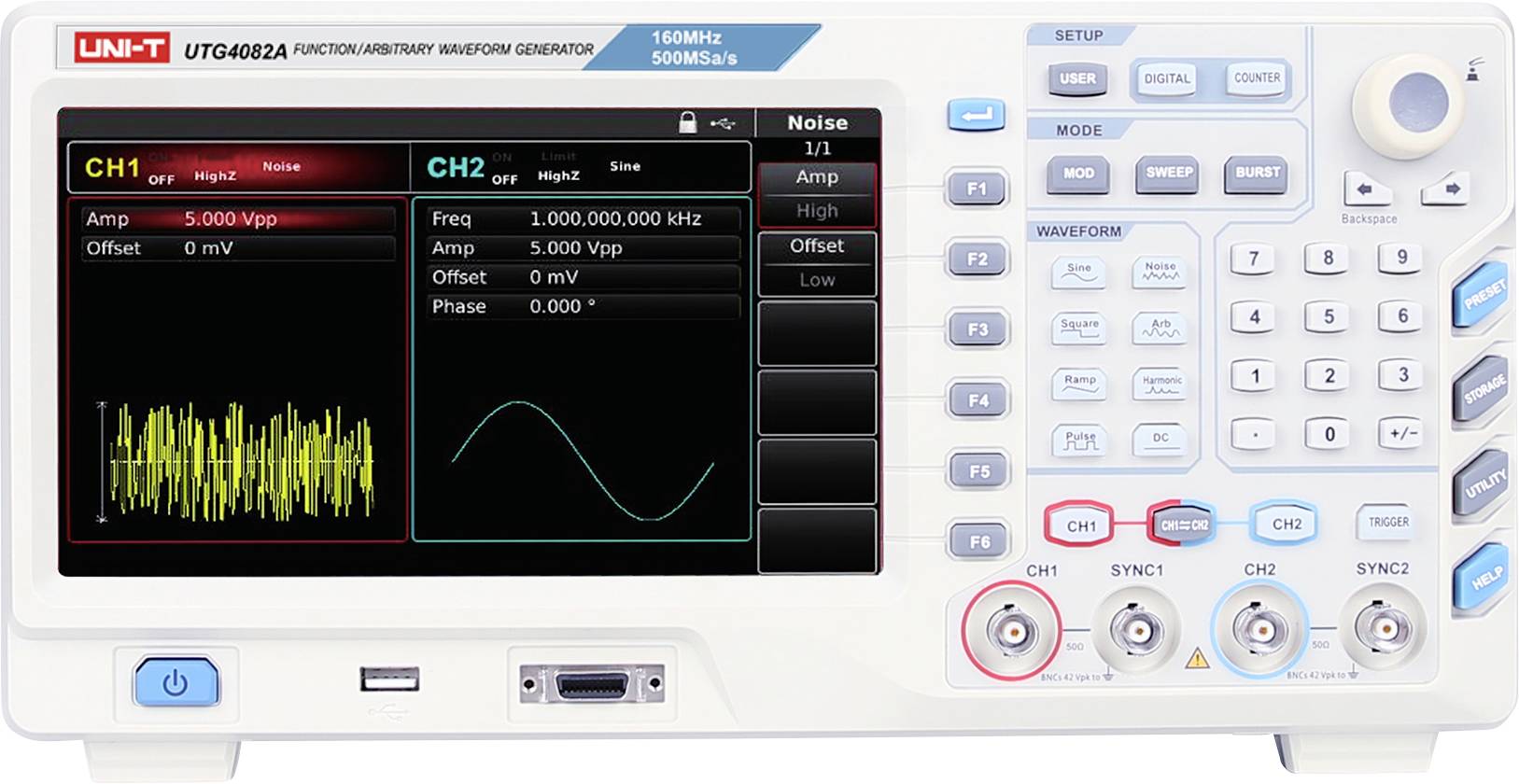

UNI-T UTG4082A functie-/arbitraire golfvormgenerator toont CH1 ruisuitvoer en CH2 sinusgolfinstellingen, met instellingen voor frequentie, amplitude en offset op het scherm en voorkant-paneelknoppen voor kanalen.

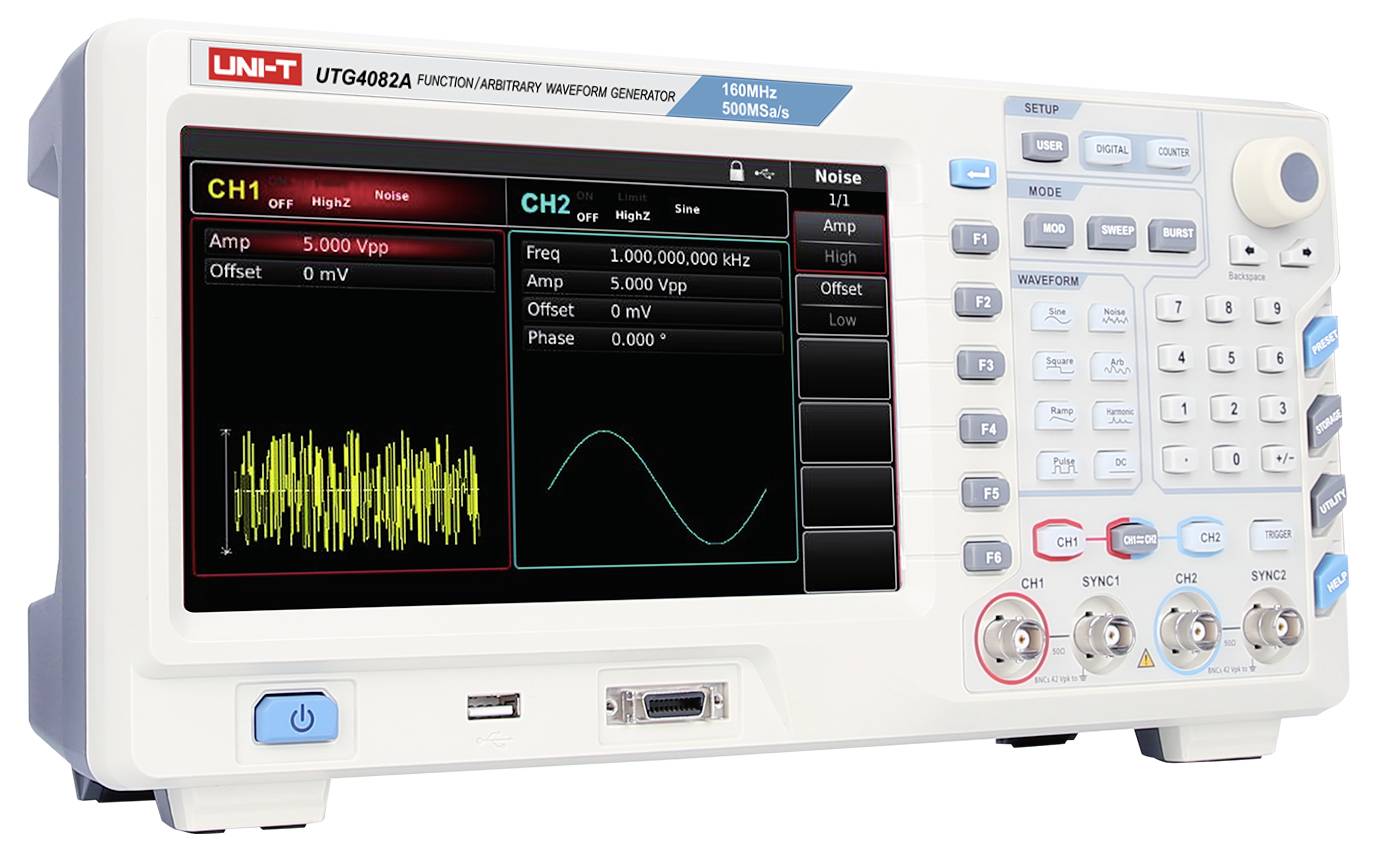

Uni-T UTG4082A Functiegenerator 1 µHz - 80 Hz 2-kanaals Arbitrair-1

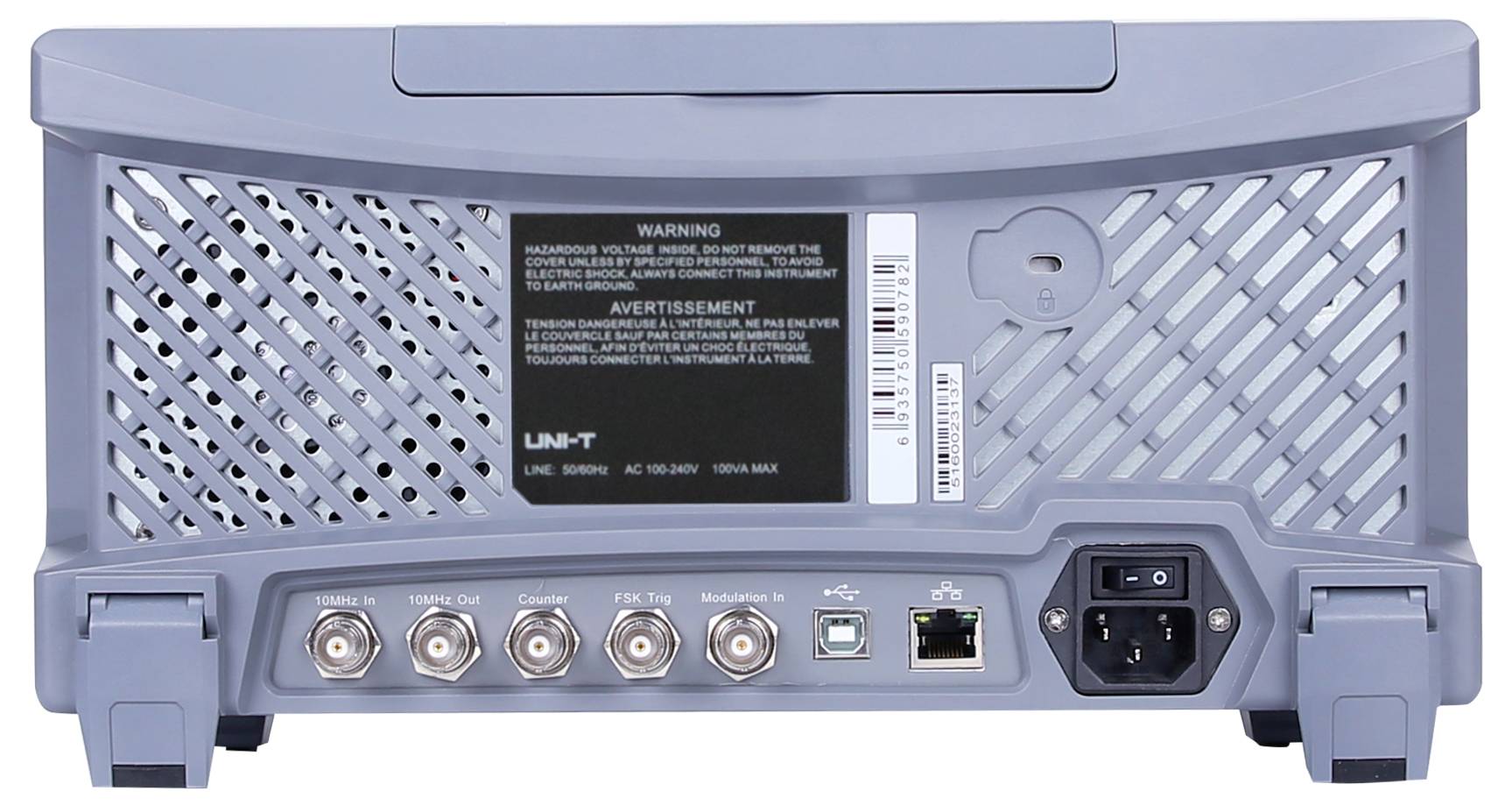

Uni-T UTG4082A Functiegenerator 1 µHz - 80 Hz 2-kanaals Arbitrair-2

1/3

Datasheet (PDF)

Leverbaar vr. 30 okt.

6 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 657,02 / Stuk)

€ 657,02

excl. btw

Gratis verzending*

Slechts 6 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

UNI-T UTG4082A arbitraire-functiegenerator 80 MHz 2-kanaals 500MSa/S 32Mpts8 INCH TFT LCD-SCHERM

Max. Uitgangsfrequentie: 80 MHz
Sampling rate: 500 MSa/s
Verticale resolutie: 16-bits
Kanalen: 2
Arbitraire golfvormlengte: 32 mpts
Display: 8-inch TFT LCD

Technische specificaties

500 MSA/s samplefrequentie
16-bit verticale resolutie
32 Mpts geheugendiepte
7 GB niet-vluchtig geheugen
Protocoluitgang (I2C, SPI, RS232/UART)

Signaaluitgangsvorm: Sinus, rechthoek, zaagtand (helling), harmonischen, impuls, ruis, DC en arbitrair.

Soortnaam: Functiegenerator

Frequentiebereik: 1 µHz - 80 Hz

Signaaluitgangsvorm: Arbitrair

Frequentiebereik sinus: 1 µHz - 80 Hz

Vervormingsfactor sinus: 0,2 %

Frequentiebereik rechthoek: 30 MHz

Oplooptijd rechthoek: 7 ns

Weergave: LCD

Frequentiebereik driehoek: 1 µHz bis 2 MHz

Frequentiebereik ARB: 1 µHz bis 20 MHz

: Fabrieksstandaard (zonder certificaat)

Interne modulatie: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Externe modulatie: AM, FM, PM, PWM, sum (via analoge ingang) en ASK, FSK, PSK, OSK

Trigger (synchroon): Intern, extern (TTL-compatibel) of handmatig

Brug (asynchroon): Ondersteunt gegated Burst-modus

Externe frequentiemeting: Zeer nauwkeurige 6-bits frequentieteller; bereik 100 MHz tot 800 MHz

Afm.: (b x h) 336 mm x 164 mm

Gewicht: 3.5 kg

Aantal kanalen: 2-kanaals

Frequentie (max.): 80 Hz

Frequentie (min.): 1 µHz

Bijzonderheden: Modulatie

Breedte: 336 mm

Hoogte: 164 mm

Interfaces: USB-host
USB-device
LAN

Spanningsverzorging: 230 V/AC

Type: UTG4082A

Documenten en downloads

Datablad

Datablad 3757389 Uni-T UTG4082A Functiegenerator 1 µHz - 80 Hz 2-kanaals Arbitrair

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3757389 Uni-T UTG4082A Functiegenerator 1 µHz - 80 Hz 2-kanaals Arbitrair

Omschrijving

De UTG4082A wordt in een groot aantal toepassingsgebieden gebruikt en integreert meerdere signaalvormen, waaronder functiegenerator, arbitraire signaalgenerator, pulsgenerator, harmonischeproductie en analoge en digitale modulatiebronnen. Het biedt een hoge samplefrequentie van maximaal 500 MSA/s en een maximale golfvormlengte van maximaal 32 MPT. Voor het produceren van stabiele, nauwkeurige en vervormende signalen maakt UTG4082A gebruik van de direct-Digital Synthesizer-technologie (DDS). Een gebruiksvriendelijke interface met een 8-inch scherm met hoge resolutie en een doordachte lay-out van het bedieningspaneel zorgen voor een efficiënte en comfortabele bediening.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Veelzijdige modulatietypen: Ondersteuning van AM, FM, PM en digitale modulaties zoals ASK, FSK, PSK, QAM en nog veel meer
Harmonische uitgangsfunctie: Tot 16 harmonische vrij instelbaar (orde, amplitude, fase)
32 Mpts geheugendiepte en 7 GB geheugen: Grote arbitraire golfvorm geheugendiepte en uitgebreid intern geheugen
Sweep-functie: Lineaire en logaritmische sweep-modi
Digitale interfaces (optioneel): Ondersteuning van SPI, I²C en UART

Omvang van de levering

UTG4082A x 1
Netsnoer x 1
USB-kabel x 1
BNC-BNC-doorgaande kabel × 1

Opmerkingen

Andere modellen

- UTG4122A: 120 MHz uitgangsfrequentie, 500 MSA/s samplefrequentie, 16-bits resolutie, 2 kanalen, 32 Mpts arbitraire golfvormlengte, 8 inch TFT LCD-aanraakscherm.

- UTG4162A: 160 MHz uitgangsfrequentie, 500 MSA/s samplefrequentie, 16-bits resolutie, 2 kanalen, 32 Mpts arbitraire golfvormlengte, 8 inch TFT LCD-aanraakscherm.

- UTG4202A: 200 MHz uitgangsfrequentie, 500 MSA/s samplefrequentie, 16-bits resolutie, 2 kanalen, 32 Mpts arbitraire golfvormlengte, 8 INCH TFT LCD-SCHERM.
