Name: Uni-T UTG1042X Functiegenerator 1 µHz - 40 MHz 2-kanaals Arbitrair
Brand: Uni-T
SKU: 3757393
Availability: BackOrder

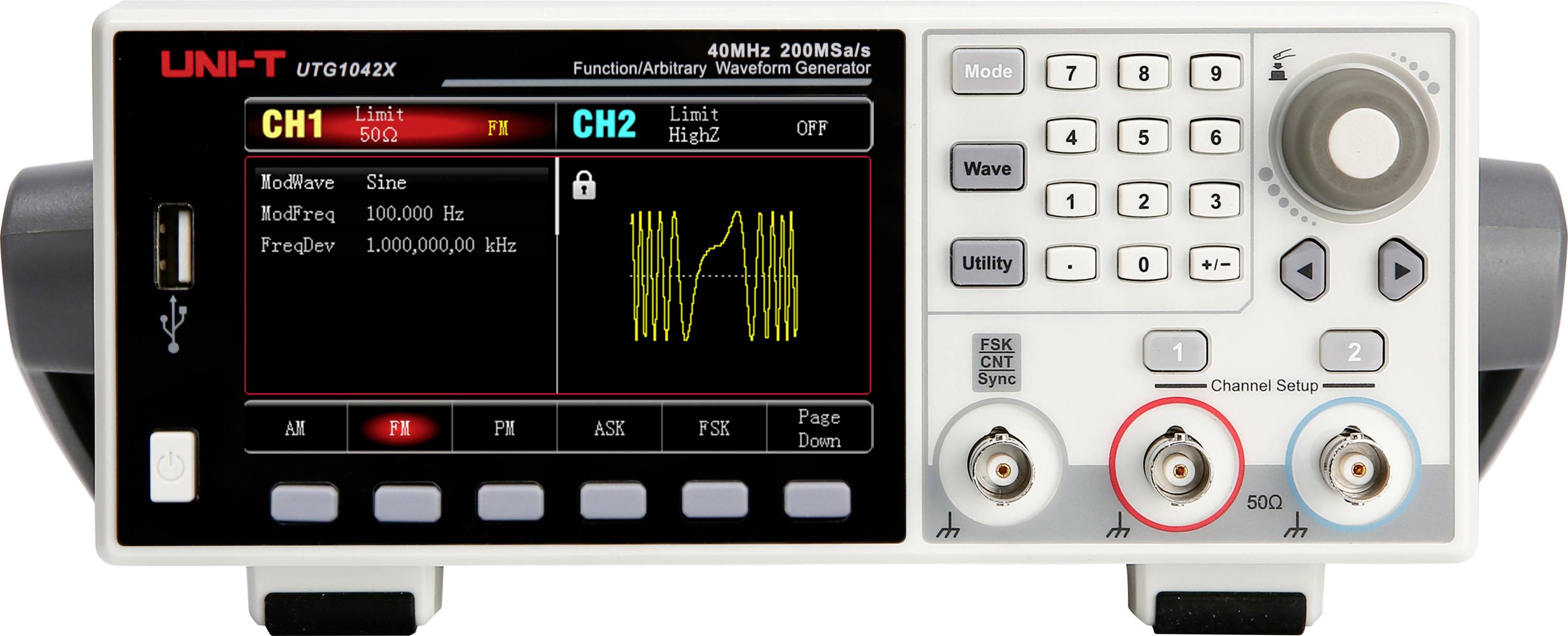

Digitale functie-/arbitraire golfvormgenerator voorkant met CH1- en CH2-instellingen, golfvormweergave, toetsenblok en drie uitgangsconnectoren, waarbij de middelste connector rood is gemarkeerd.

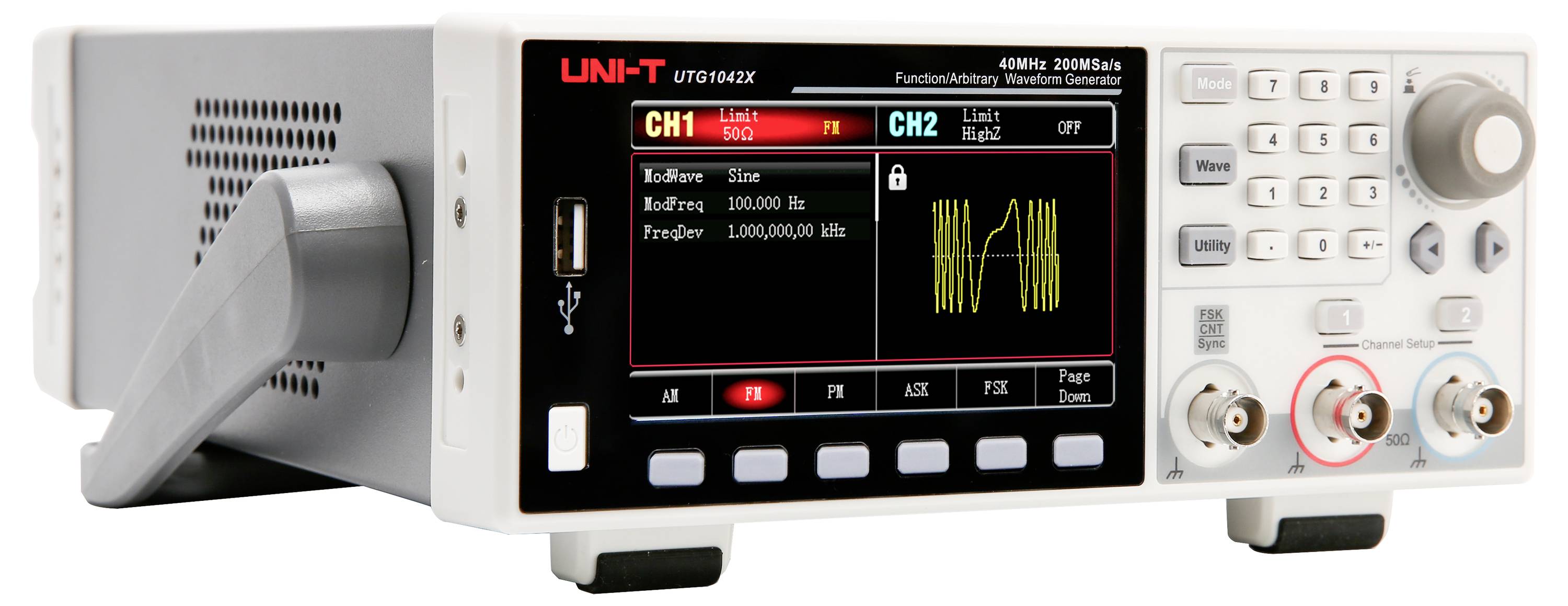

Uni-T UTG1042X Functiegenerator 1 µHz - 40 MHz 2-kanaals Arbitrair-1

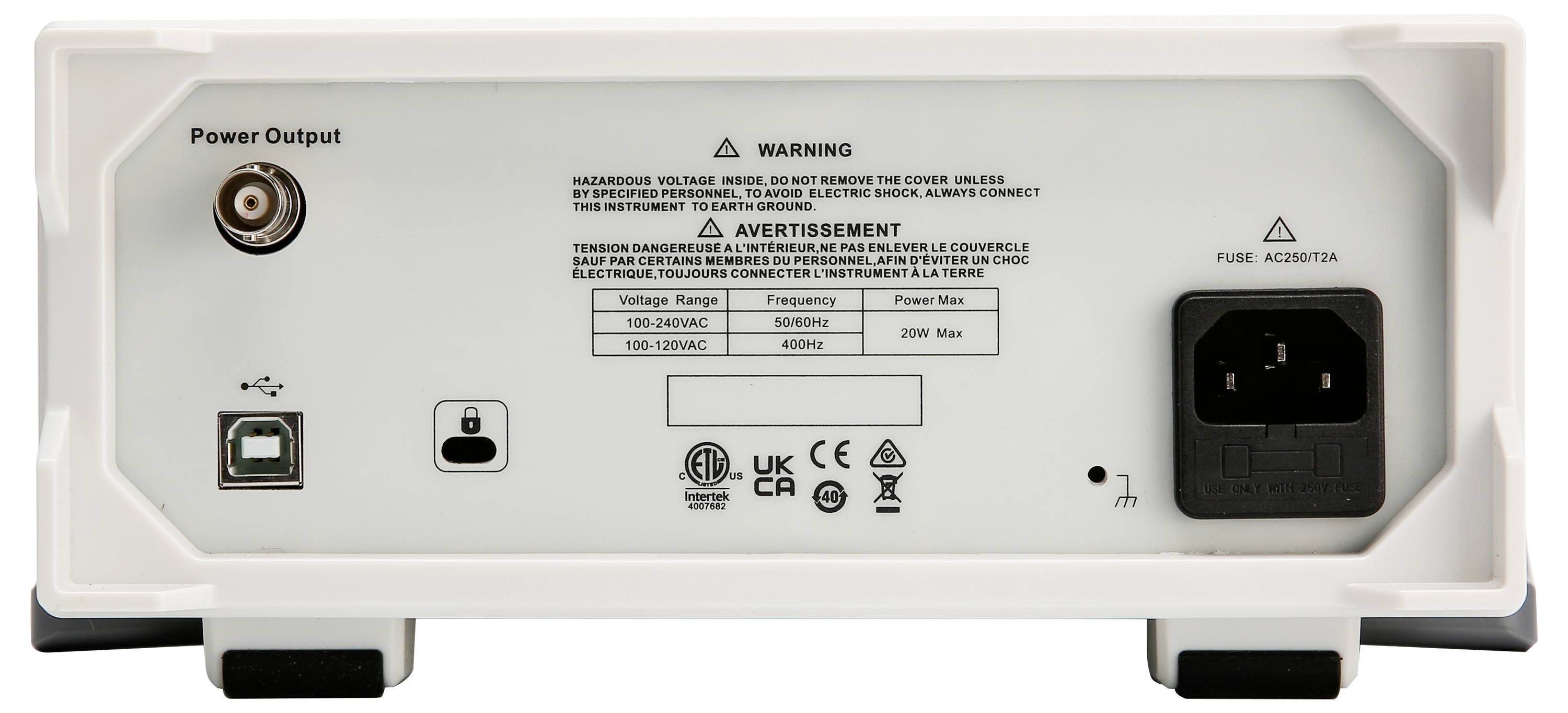

Uni-T UTG1042X Functiegenerator 1 µHz - 40 MHz 2-kanaals Arbitrair-2

1/3

Datasheet (PDF)

Leverbaar do. 29 okt.

20 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 325,80 / Stuk)

€ 367,77

-11 %

€ 325,80

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

UNI-T UTG1042X arbitrair-functiegenerator 40MHz 2-kanaals 200MSa/S 4kpts4,3 INCH TFT LCD-SCHERM

Max. Uitgangsfrequentie: 40 MHz
Sampling rate: 200MSa/s
Verticale resolutie: 16-bits
Kanalen: 2
Arbitraire golfvormlengte: 4kpts
Display: 4,3-inch TFT LCD

Technische specificaties

TFT-kleurenscherm van 8 inch, WVGA (800 x 480)

Signaaluitgangsvorm: Sinus, rechthoek, helling, harmonischen, impuls, ruis, DC-spanning en arbitrair

Soortnaam: Functiegenerator

Frequentiebereik: 1 µHz - 40 MHz

Signaaluitgangsvorm: Arbitrair

Frequentiebereik sinus: 1 µHz bis 40 MHz

Vervormingsfactor sinus: 0,2 %

Frequentiebereik rechthoek: 1 µHz bis 30 MHz

Oplooptijd rechthoek: 7 ns

Weergave: LCD

Frequentiebereik driehoek: 1 µHz bis 2 MHz

Frequentiebereik ARB: 1 µHz bis 420 MHz

: Fabrieksstandaard (zonder certificaat)

Wobbelfunctie: Ondersteunt lineaire en logaritmische frequentiesweep

Interne modulatie: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Externe modulatie: Ondersteunt externe digitale en analoge modulatie

VCF: Aangestuurd door externe analoge modulatie

Trigger (synchroon): Interne, externe en handmatige triggerbronnen

Brug (asynchroon): Ondersteunt in Burst-modus (gated) via externe digitale interface

Externe frequentiemeting: Geïntegreerde 6-bits frequentieteller, bereik 100 MHz tot 800 MHz

Afm.: (b x h) 336 mm x 164 mm

Gewicht: 3.5 kg

Aantal kanalen: 2-kanaals

Frequentie (max.): 40 MHz

Frequentie (min.): 1 µHz

Bijzonderheden: Modulatie
Vermogensversterker

Breedte: 336 mm

Hoogte: 164 mm

Interfaces: USB-host
USB-device
LAN

Spanningsverzorging: 230 V/AC

Type: UTG1042X

Documenten en downloads

Datablad

Datablad 3757393 Uni-T UTG1042X Functiegenerator 1 µHz - 40 MHz 2-kanaals Arbitrair

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3757393 Uni-T UTG1042X Functiegenerator 1 µHz - 40 MHz 2-kanaals Arbitrair

Omschrijving

De UTG1042X biedt een nauwkeurige en stabiele signaaluitvoer met een resolutie van maximaal 1 μHz. Het is een voordelige, krachtige en multifunctionele functie- en arbitraire signaalgenerator. Het genereert nauwkeurige, stabiele, schone en vervormingsarme uitgangssignalen. Dankzij de eenvoudige bediening, uitstekende technische prestatiegegevens en een gebruiksvriendelijke grafische weergave is het een veelzijdig apparaat voor toepassingen in opleiding, testen en productie.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Tweekanaals uitgang met hetzelfde vermogen: Twee onafhankelijke krachtige uitgangen met een stabiele amplitude, ook bij hoge frequenties
Extreem lage jitters: Tot 10 MHz bloksignaal met minder dan 200 pk jitter voor schone signaalflanken
Hoge signaal-ruisafstand: Zuivere signaalkwaliteit ook bij grote offset en kleine signaalkabels
Optionele vermogensversterkermodule: Maximaal 4 W uitgangsvermogen voor veeleisende toepassingen
Flexibele burst-functie: Drie modi voor het genereren van verschillende pulsreeksen
Veelzijdige modulatietypen: Ondersteuning van AM, FM, PM, FSK, ASK, PSK en PWM
Sweep-functie: Lineaire en logaritmische frequentiesweep's

Omvang van de levering

UTG1042X x 1
Netsnoer x 1
USB-kabel x 1
BNC-BNC-doorgaande kabel × 1
BNC-krokodilklemkabel (rood & zwart) × 1

Opmerkingen

Andere modellen

- UTG1022X-PA: 20 MHz uitgangsfrequentie, 200 MSA/s samplefrequentie, 16-bits resolutie, 2 kanalen, 4 kpts arbitraire golflengte, 4,3 INCH TFT LCD-SCHERM.

- UTG1022X: 20 MHz uitgangsfrequentie, 200 MSA/s samplefrequentie, 16-bits resolutie, 2 kanalen, 4 kpts arbitraire golfvormlengte, 4,3 INCH TFT LCD-SCHERM.
