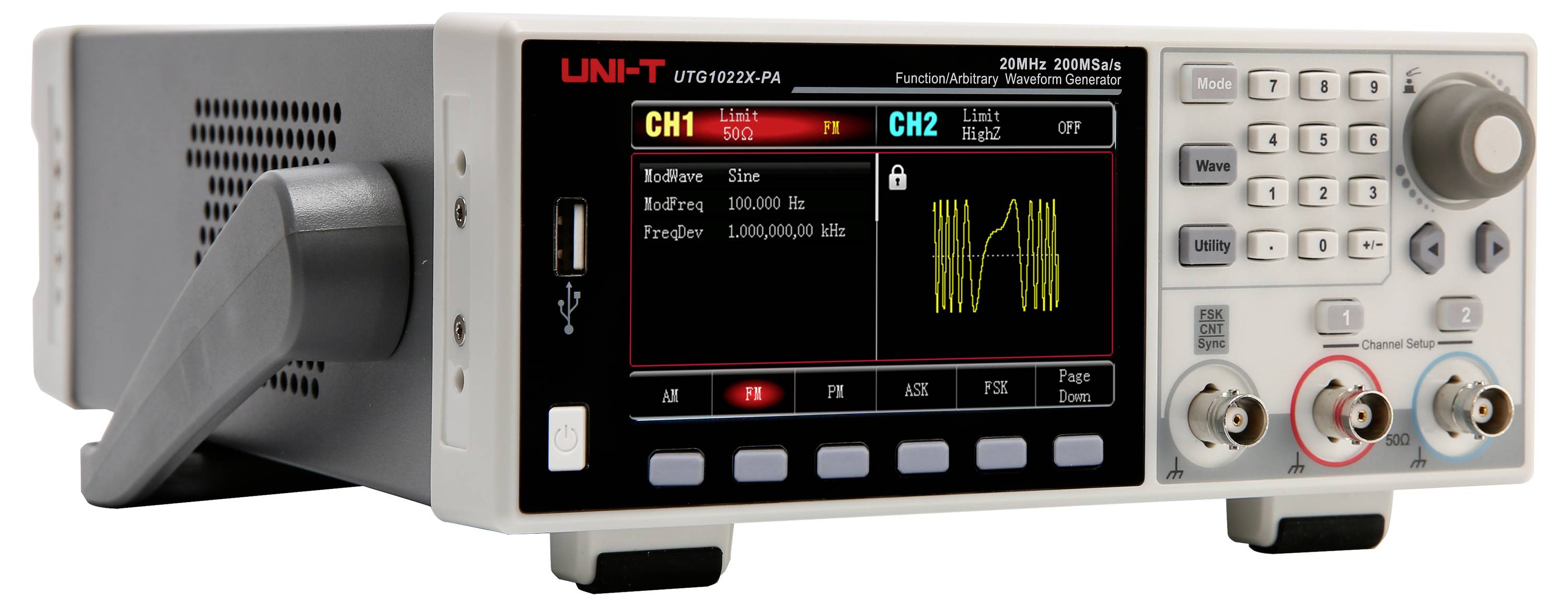

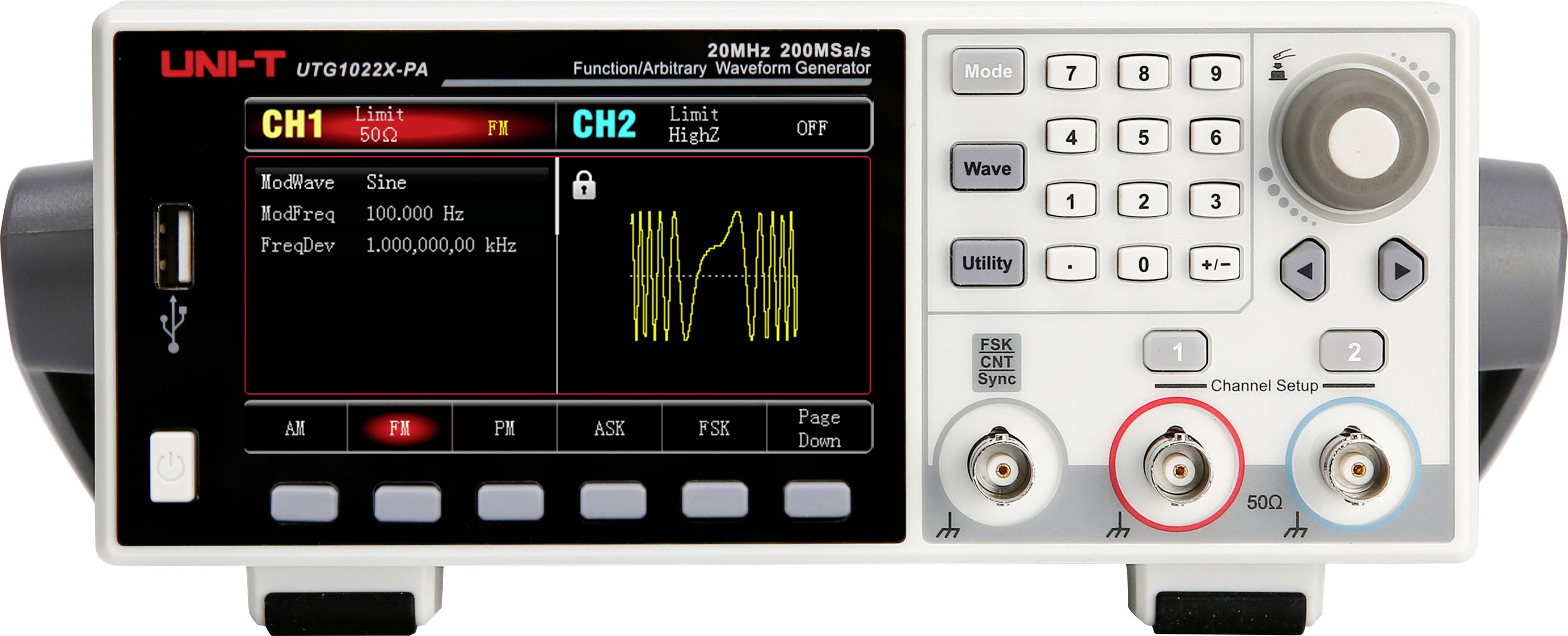

Uni-T UTG1022X-PA Functiegenerator 1 µHz - 20 MHz 2-kanaals Arbitrair
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
15 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 329,75 / Stuk)
€ 329,75
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
UNI-T UTG1022X-PA arbitraire-functiegenerator 20MHz 2-kanaals Power versterker 200MSa/S 4kpts4,3 INCH TFT LCD-SCHERM
- Max. Uitgangsfrequentie: 20 MHz
- Sampling rate: 200MSa/s
- Verticale resolutie: 16-bits
- Kanalen: 2
- Arbitraire golfvormlengte: 4kpts
- Display: 4,3-inch TFT LCD
Technische specificaties
- 4,3-inch (10,9 cm) TFT-LCD met hoge resolutie, WVGA (480 x 272 pixels)
- Geïntegreerde vermogensversterker (4 W max.)
- 200 ingebouwde arbitraire golfvormen
- 16-bit verticale resolutie
- 200MSa/s samplefrequentie
- Signaaluitgangsvorm
Sinus, rechthoek, helling, impuls, ruis, DC, ARB, AM, FM, PM, ASK, FSK, PSK, PWM, SWEEP, Burst
- Soortnaam
Functiegenerator
- Frequentiebereik
1 µHz - 20 MHz
- Signaaluitgangsvorm
Arbitrair
- Frequentiebereik sinus
1 µHz bis 20 MHz
- Vervormingsfactor sinus
0,2 %
- Frequentiebereik rechthoek
1 µHz bis 10 MHz
- Oplooptijd rechthoek
16 ns
- Frequentiebereik driehoek
1 µHz bis 400 kHz
- Frequentiebereik ARB
1 µHz bis 5 MHz
Fabrieksstandaard (zonder certificaat)
- Wobbelfunctie
Ondersteunt lineair en logaritmisch
- Interne modulatie
AM, FM, PM, ASK, FSK, PSK, PWM
- Externe modulatie
ASK, FSK, PSK, Burst (trigger) via de externe aansluiting
- Trigger (synchroon)
Ondersteunt intern, extern en handmatig
- Brug (asynchroon)
Gated Burst-modus beschikbaar
- Externe frequentiemeting
Geïntegreerde 7-bits frequentieteller, bereik 100 MHz tot 200 MHz
- Afm.
(b x h) 215 mm x 103 mm
- Gewicht
2.2 kg
- Aantal kanalen
2-kanaals
- Frequentie (max.)
20 MHz
- Frequentie (min.)
1 µHz
- Breedte
215 mm
- Hoogte
103 mm
- Interfaces
USB-host
USB-device
- Spanningsverzorging
230 V/AC
- Type
UTG1022X-PA
Documenten en downloads
Datablad
Datablad 3757394 Uni-T UTG1022X-PA Functiegenerator 1 µHz - 20 MHz 2-kanaals Arbitrair
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3757394 Uni-T UTG1022X-PA Functiegenerator 1 µHz - 20 MHz 2-kanaals Arbitrair
Omschrijving
De UTG1022X-PA biedt een nauwkeurige en stabiele signaaluitvoer met een resolutie van maximaal 1 μHz. Het is een voordelige, krachtige en multifunctionele functie- en arbitraire signaalgenerator. Het genereert nauwkeurige, stabiele, schone en vervormingsarme uitgangssignalen. Dankzij de eenvoudige bediening, uitstekende technische prestatiegegevens en een gebruiksvriendelijke grafische weergave is het een veelzijdig apparaat voor toepassingen in opleiding, testen en productie.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Tweekanaals uitgang met hetzelfde vermogen: Twee onafhankelijke krachtige uitgangen met een stabiele amplitude, ook bij hoge frequenties
- Extreem lage jitters: Tot 10 MHz bloksignaal met minder dan 200 pk jitter voor schone signaalflanken
- Hoge signaal-ruisafstand: Zuivere signaalkwaliteit ook bij grote offset en kleine signaalkabels
- Optionele vermogensversterkermodule: Maximaal 4 W uitgangsvermogen voor veeleisende toepassingen
- Flexibele burst-functie: Drie modi voor het genereren van verschillende pulsreeksen
- Veelzijdige modulatietypen: Ondersteuning van AM, FM, PM, FSK, ASK, PSK en PWM
- Sweep-functie: Lineaire en logaritmische frequentiesweep's
Omvang van de levering
- UTG1022X-PA x 1
- Netsnoer x 1
- USB-kabel x 1
- BNC-BNC-doorgaande kabel × 1
- BNC-krokodilklemkabel (rood & zwart) × 2
Opmerkingen
Andere modellen
- UTG1042X: 40 MHz uitgangsfrequentie, 200 MSA/s samplefrequentie, 16-bits resolutie, 2 kanalen, 4 kpts arbitraire golfvormlengte, 4,3 INCH TFT LCD-SCHERM.
- UTG1022X: 20 MHz uitgangsfrequentie, 200 MSA/s samplefrequentie, 16-bits resolutie, 2 kanalen, 4 kpts arbitraire golfvormlengte, 4,3 INCH TFT LCD-SCHERM.
