Name: Tektronix P6316 Sonde Kalibratie (ISO) 267 MHz 40 V
Brand: Tektronix
SKU: 1411863
Availability: BackOrder

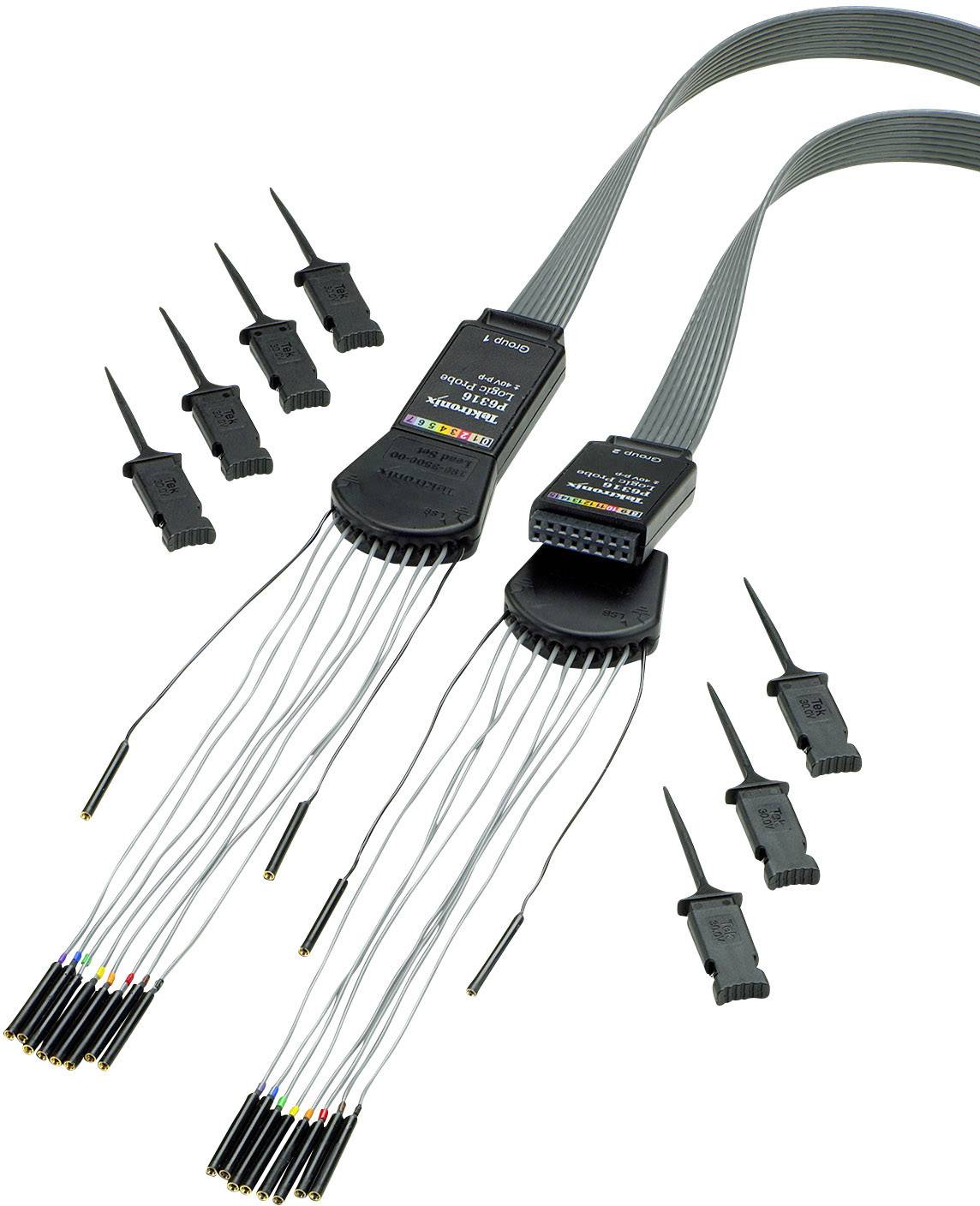

Logische analyser-kabelset met talrijke aansluitingen en klemmen, geschikt voor elektronische diagnose en signaalmetingen.

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 5 jan. 2027

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Set(s)

Totaal (€ 1.169,42 / Stuk)

€ 1.169,42

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Digitale sonde voor busanalyse P6316

16 digitale ingangen
Bandbreedte van 267 MHz
Ingangsimpedantie 101 kOhm
Ingangscapaciteit 8 pF
Pulsbreedten tot 5 ns meetbaar

Extra services en acties

Technische specificaties

267 MHz bandbreedte
Min. herkenbare pulsbreedte 5 ns
Ingangsimpedantie 101 kOhm
Ingangscapaciteit 8 pF
Meetbereik ±40 V
Meetnauwkeurigheid ±100 mV +3% van drempelinstellingen
Kabellengte 0.9m

Soortnaam: Sonde

Bandbreedte: 267 MHz

Nominale spanning: 40 V

Ingangscapaciteit: 8 pF

Ingangsweerstand: 100 kΩ

: ISO

Gewicht: 0.3 kg

Kabellengte: 0.90 m

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1411863 Tektronix P6316 Sonde Kalibratie (ISO) 267 MHz 40 V

Omschrijving

Deze unieke sonde biedt twee 8-kanaals-groepen en vereenvoudigt de verbinding met het te testen apparaat. Bij de verbinding met vierkante pennen kan de P6316 direct met penlijsten voor 8 x 2 vierkante pennen met 1/10" rastermaat worden verbonden. Als meer flexibiliteit bij de bevestiging is vereist, kunnen de meegeleverde aansluitkabels en grijpklemmen worden gebruikt om SMD-apparaten of testpunten aan te sluiten. De P6316 biedt uitstekende elektrische eigenschappen en genereert een belasting van slechts 8 pF bij een ingangsimpedantie van 101 kΩ.
