Testec TT-SI 7005 Differentieel sonde 60 MHz 1:1, 5:1, 10:1
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
8 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 318,18 / Stuk)
€ 318,18
excl. btw
& Gratis verzending*
Slechts 8 Stuk(s) beschikbaar
Highlights & Details

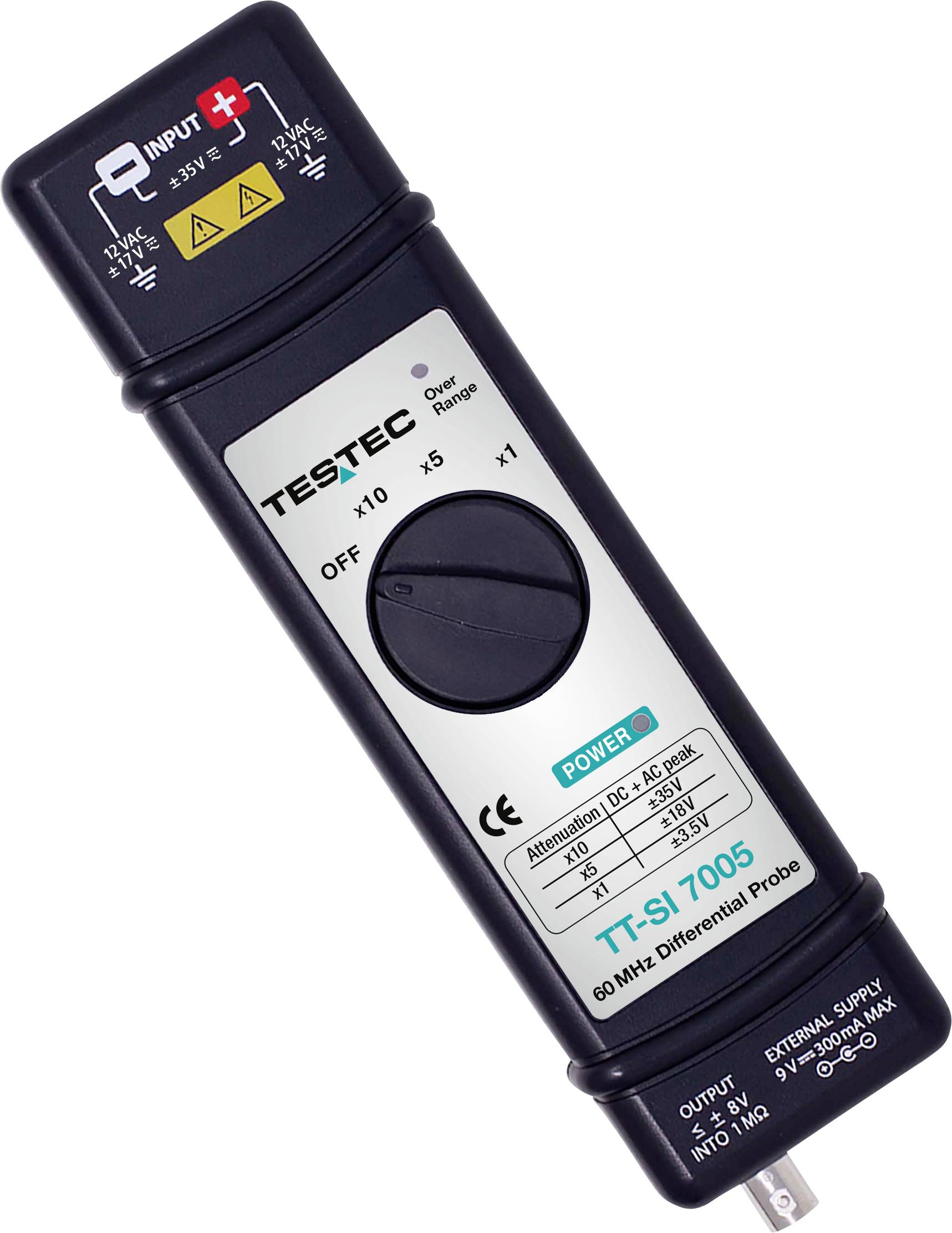

Actieve differentieelsonde TT-SI 7005
- Deelfactor: 1:1, 5:1, 10:1
- Bandbreedte 60 MHz
Technische specificaties
- DC-nauwkeurigheid: ±2
- Soortnaam
Differentieel sonde
- Bandbreedte
60 MHz
- Dempingsfactor
1:1
5:1
10:1
- Looptijd
5.8 ns
7 ns
23 ns
- Ingangscapaciteit
2.5 pF
- Ingangsweerstand
1 M Ω
Fabrieksstandaard (zonder certificaat)
- Gewicht
250 g
- Meetcategorie
CAT III 35V
- Breedte
55 mm
- Hoogte
30 mm
195 mm
Documenten en downloads
Datablad
Datablad 2255390 Testec TT-SI 7005 Differentieel sonde 60 MHz 1:1, 5:1, 10:1
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2255390 Testec TT-SI 7005 Differentieel sonde 60 MHz 1:1, 5:1, 10:1
Informatie
Informatie 2255390 Testec TT-SI 7005 Differentieel sonde 60 MHz 1:1, 5:1, 10:1
Omschrijving
De actieve differentieelsonde TT-SI 7005 maakt veilige en nauwkeurige hoogspanningsmetingen mogelijk tussen twee spanningspunten die niet op de aarding zijn aangesloten. Deze sonde is ontworpen voor een groot aantal metingen tot 60 MHz/± 35 V en is compatibel met geaarde oscilloscopen van alle gangbare fabrikanten. De voeding vindt plaats via de meegeleverde netadapters.
Uitvoering
- Bandbreedte: 60 MHz
- Deelfactor: x1/x5/x10
- DC-nauwkeurigheid: ± 2
- Maximale ingangsspanningen:
- Differentieel:
- ±3,5 V (DC + AC peak) bij x1
- ±18 V (DC + AC peak) bij x5
- ±35 V (DC + AC peak) bij x10
- Ten opzichte van de aarde: 12 V AC CAT III
- Veiligheidsnorm: IEC1010-031:2015
Omvang van de levering

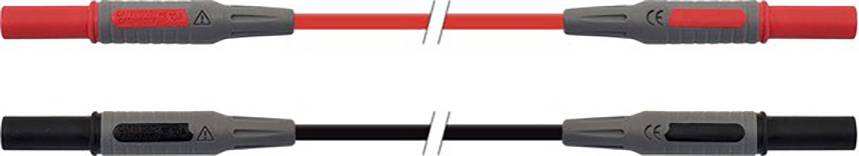

- 2x meetkabels met geïsoleerde banaanstekker 4 mm (rood en zwart)
- 2x klemhaken (rood en zwart)

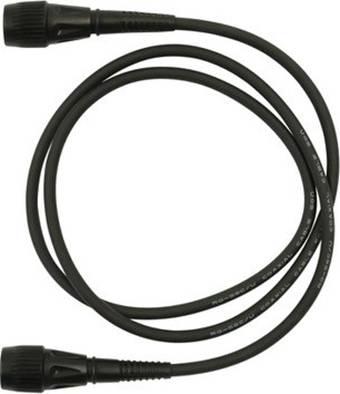

- 1x geïsoleerde BNC-meetkabel 100 cm

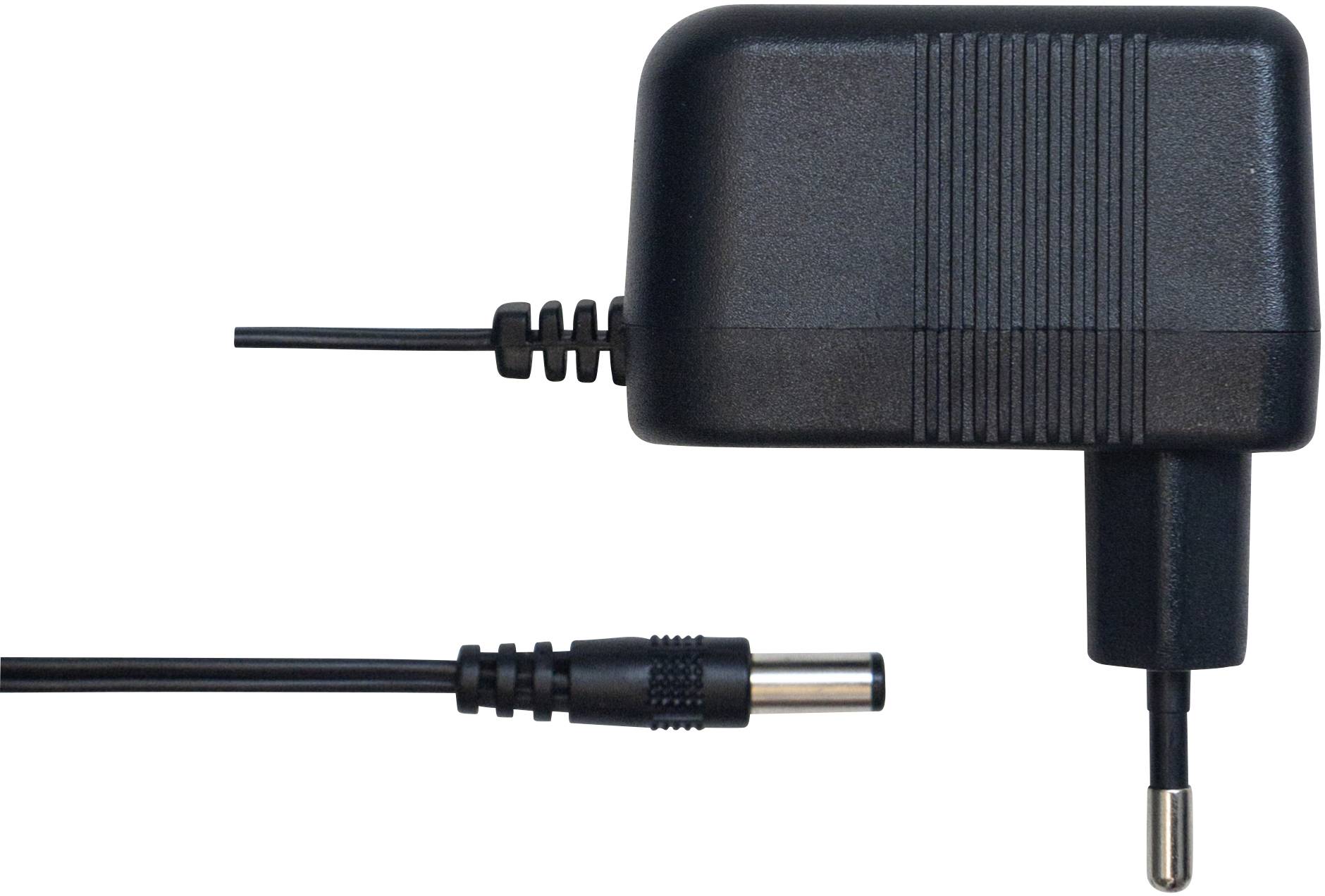

- 1x netadapter 220 V EU-versie
