Testec TT-SI 8010B Differentieel sonde 100 MHz 100:1, 1000:1
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 2.053,72 / Stuk)
€ 2.053,72
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
Active differentieelsonde TT-SI 8010B
- Deelfactor: 100:1, 1000:1
- Bandbreedte 100 MHz
Technische specificaties
- DC-nauwkeurigheid: ±2
- Soortnaam
Differentieel sonde
- Bandbreedte
100 MHz
- Dempingsfactor
100:1
1000:1
- Looptijd
5 ns
- Ingangscapaciteit
5 pF
- Ingangsweerstand
20 M Ω
Fabrieksstandaard (zonder certificaat)
- Gewicht
230 g
- Meetcategorie
CAT III 1000 V
Documenten en downloads
Datablad
Datablad 2255389 Testec TT-SI 8010B Differentieel sonde 100 MHz 100:1, 1000:1
Datablad 2255389 Testec TT-SI 8010B Differentieel sonde 100 MHz 100:1, 1000:1
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2255389 Testec TT-SI 8010B Differentieel sonde 100 MHz 100:1, 1000:1
Informatie
Informatie 2255389 Testec TT-SI 8010B Differentieel sonde 100 MHz 100:1, 1000:1
Omschrijving
De actieve differentieelsonde TT-SI 8010B maakt veilige en nauwkeurige hoogspanningsmetingen mogelijk tussen twee spanningspunten die niet op de aarding zijn aangesloten. Deze sonde is ontworpen voor een groot aantal metingen tot 100 MHz/± 7000 V en is compatibel met geaarde oscilloscopen van alle gangbare fabrikanten. De voeding geschiedt via USB of via de netadapter van 220 V.
Uitvoering
- Bandbreedte: 100 MHz
- Deelfactor: x100/x1000
- DC-nauwkeurigheid: ±2
- Maximale ingangsspanningen:
- Differentieel:
- ±700 V (DC + AC peak) bij x100
- ±7000 V (DC + AC peak) bij x1000
- Common mode:
- ±7000 V (DC + peak AC)
- Ten opzichte van de aarde:
- 1000 Vrms CAT III/2300 Vrms
- Veiligheidsnorm: IEC1010-031:2015

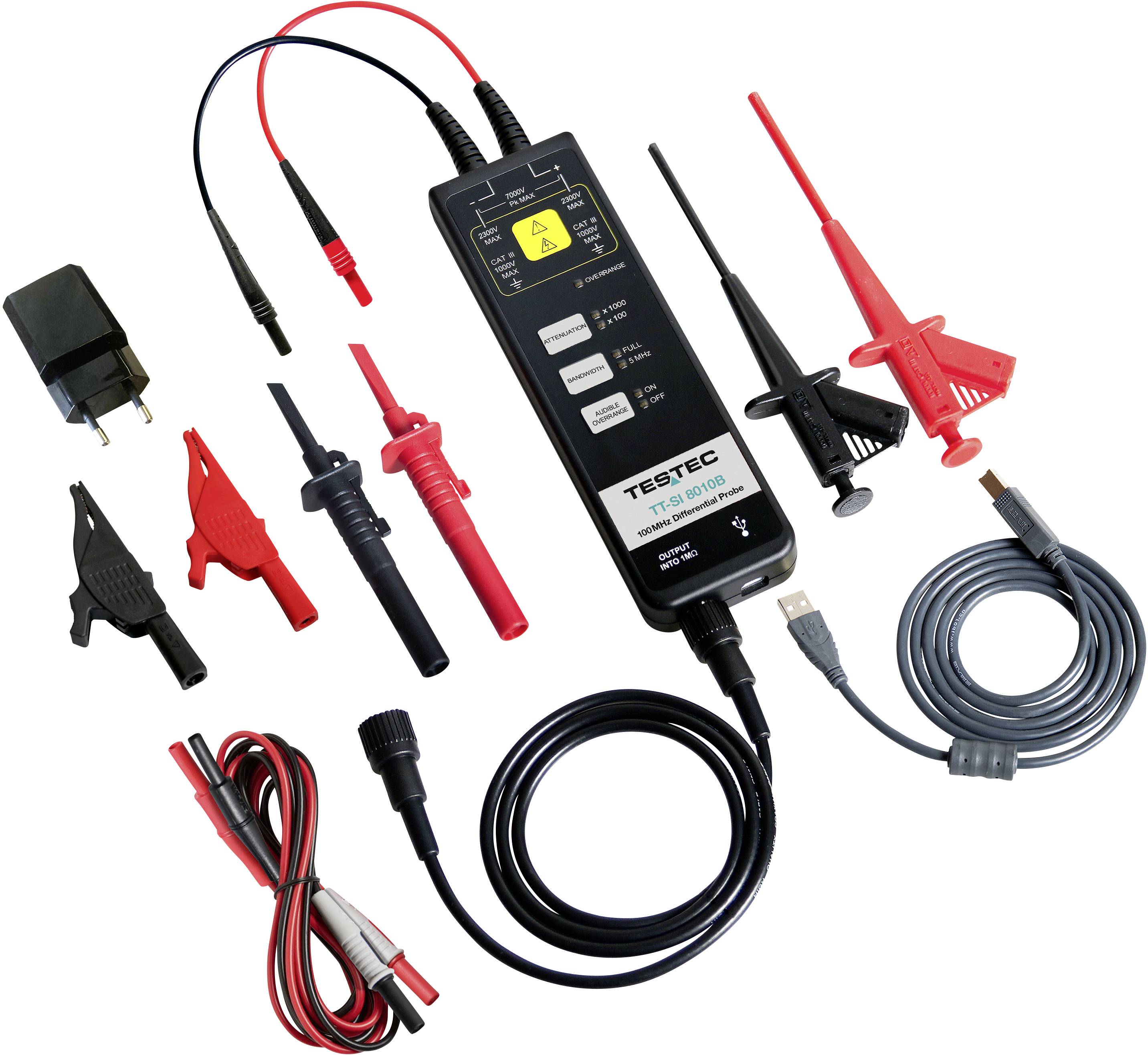

Omvang van de levering
- 2x meetkabels met geïsoleerde banaanstekker 4 mm (rood en zwart)
- 2x klemhaken (rood en zwart)
- 2x klempincetten (rood en zwart)
- 2x krokodillenklemmen (rood & zwart)
- 1x geïsoleerde BNC-meetkabel 100 cm
- 1x USB-voedingskabel
- 1x netadapter 220 V EU-versie
