Testec TT-SI 8071 Differentieel sonde 70 MHz 10:1, 100:1
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 866,94 / Stuk)
€ 866,94
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
Actieve differentieelsonde TT-SI 8071
- Deelfactor: 10:1, 100:1
- Bandbreedte 70 MHz
Technische specificaties
- DC-nauwkeurigheid: ±2
- Soortnaam
Differentieel sonde
- Bandbreedte
70 MHz
- Dempingsfactor
10:1
100:1
- Looptijd
5 ns
- Ingangscapaciteit
4 pF
- Ingangsweerstand
2,5 M Ω
Fabrieksstandaard (zonder certificaat)
- Gewicht
230 g
- Meetcategorie
CAT II 1000 V
CAT III 600 V
Documenten en downloads
Datablad
Datablad 2255386 Testec TT-SI 8071 Differentieel sonde 70 MHz 10:1, 100:1
Datablad 2255386 Testec TT-SI 8071 Differentieel sonde 70 MHz 10:1, 100:1
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2255386 Testec TT-SI 8071 Differentieel sonde 70 MHz 10:1, 100:1
Informatie
Informatie 2255386 Testec TT-SI 8071 Differentieel sonde 70 MHz 10:1, 100:1
Omschrijving
De actieve differentieelsonde TT-SI 8071 maakt veilige en nauwkeurige hoogspanningsmetingen mogelijk tussen twee spanningspunten die niet op de aarding zijn aangesloten. Deze sonde is ontworpen voor een groot aantal metingen tot 70 MHz/± 700 V en is compatibel met geaarde oscilloscopen van alle gangbare fabrikanten. De voeding geschiedt via USB of via de netadapter van 220 V.
Uitvoering
- Bandbreedte: 70 MHz
- Deelfactor: x10/x100
- DC-nauwkeurigheid: ±2
- Maximale ingangsspanningen:
- Differentieel:
- ±70 V (DC + AC peak) bij x10
- ±700 V (DC + AC peak) bij x100
- Common mode:
- ±700 V (DC + peak AC)
- Ten opzichte van de aarde:
- 600 Vrms CAT III/1000 Vrms CAT II
- Veiligheidsnorm: IEC1010-031:2015

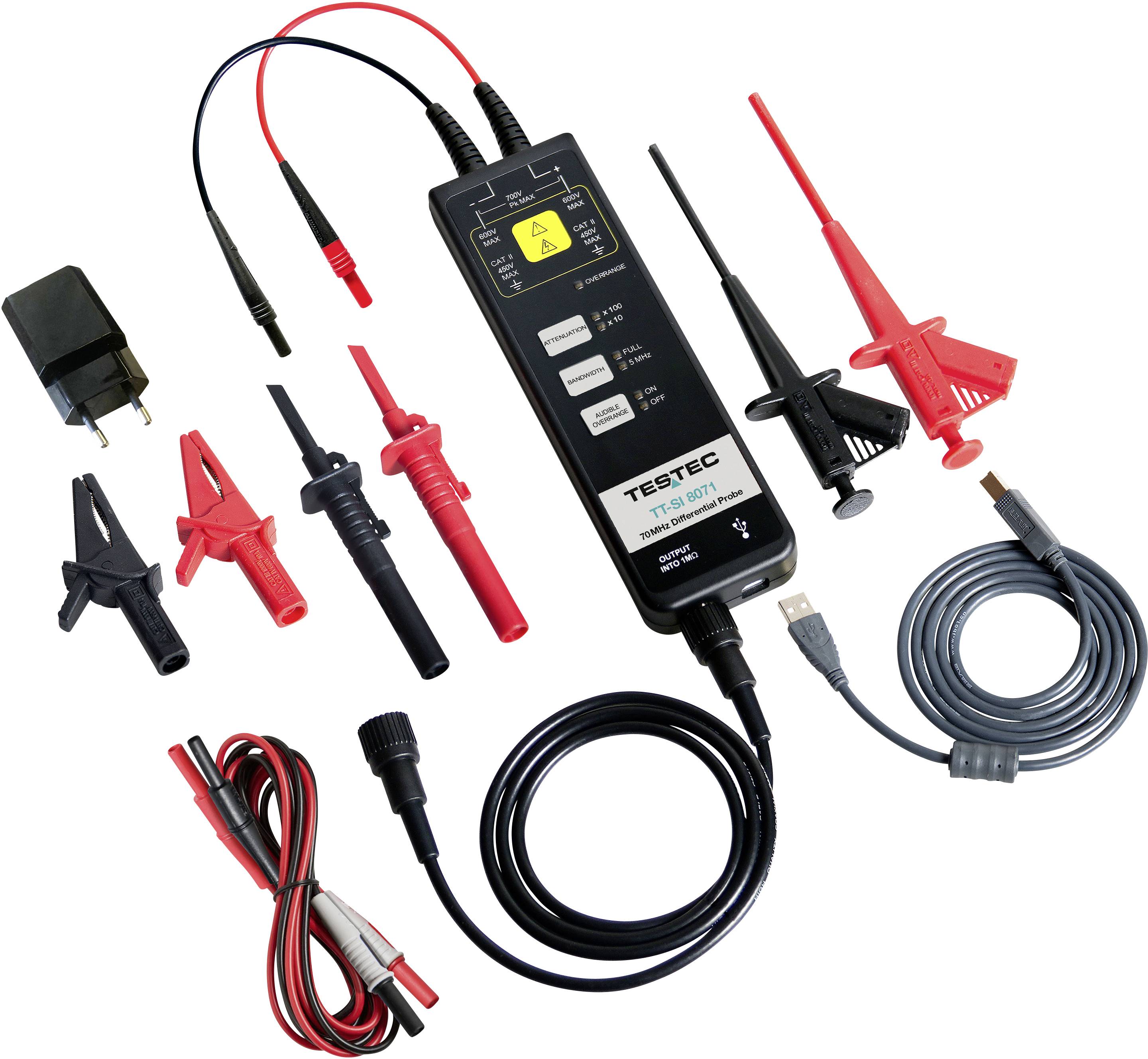

Omvang van de levering
- 2x meetkabels met geïsoleerde banaanstekker 4 mm (rood en zwart)
- 2x klemhaken (rood en zwart)
- 2x klempincetten (rood en zwart)
- 2x krokodillenklemmen (rood & zwart)
- 1x geïsoleerde BNC-meetkabel 100 cm
- 1x USB-voedingskabel
- 1x netadapter 220 V EU-versie
