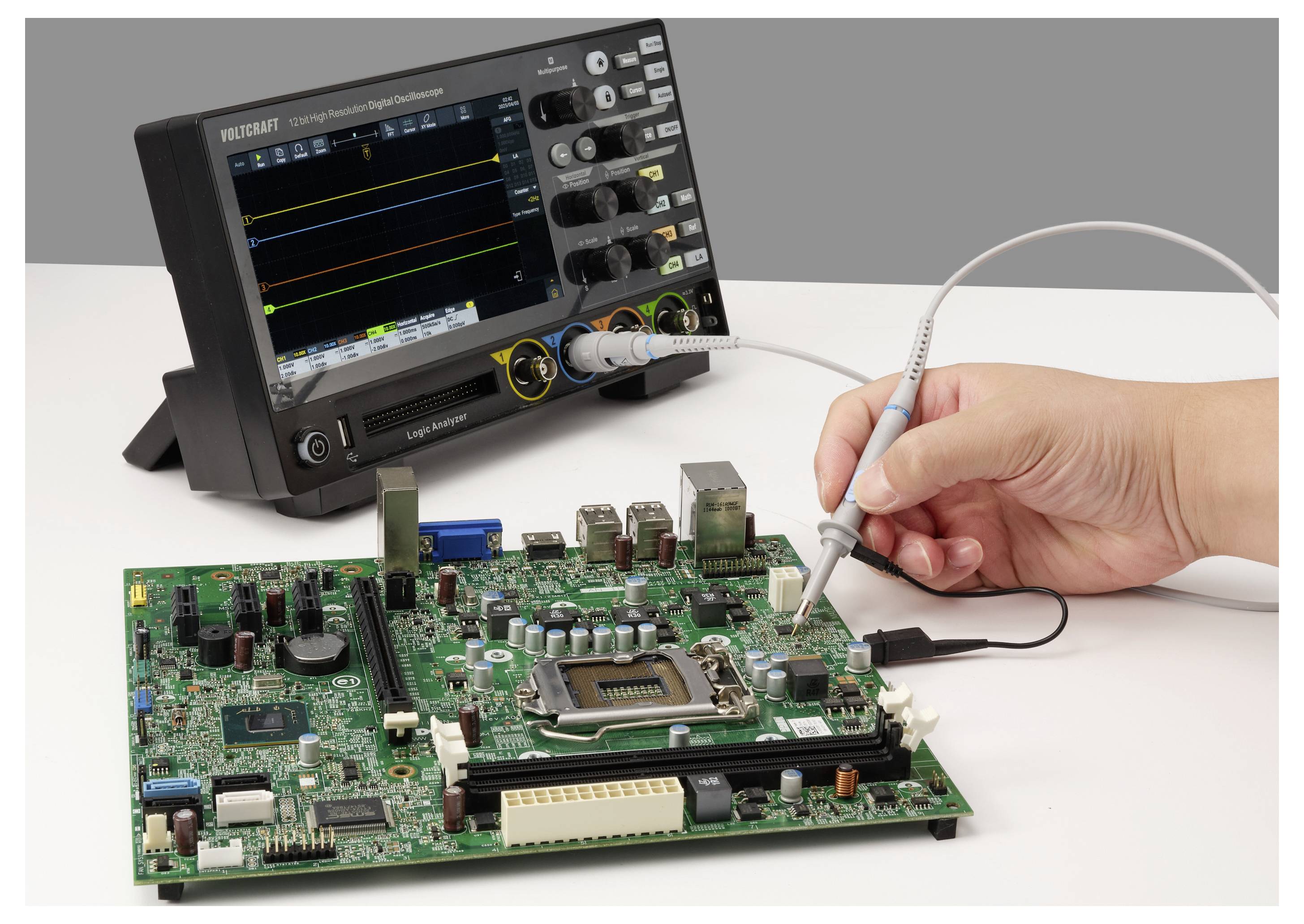

Hand die een printplaatje afspeurt met een oscilloscoop testleiding terwijl een digitale oscilloscoop signaaltraces in de achtergrond weergeeft.

1/4

Extra services en acties

Datasheet (PDF)

Leverbaar do. 12 nov.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 7,84 / Stuk)

€ 7,84

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

VOLTCRAFT PP-406 sonde 60 MHz 10:1 10 MΩ 14.5 - 17.5 PF 600 V 1.3 m

Demping: 1:10
Ingangsweerstand: 1 MΩ:10 MΩ
Ingangscapaciteit: 1X: 85 PF – 115 PF, 10X: 14,5 PF – 17,5 PF
Systeembandbreedte: 1X: 6 MHz, 10X: 60 MHz
Compensatiebereik: 10X: 5 PF – 30 PF
Maximale bedrijfsspanning: 1X: ≤ 200 V pk, 10X: ≤ 600 V pk
VEILIGHEID: IEC-61010 CAT II 1X: 150 V AC, 10X: 300 V AC

Technische specificaties

Soortnaam: Sonde

Bandbreedte: 60 MHz

Dempingsfactor: 1:1
10:1

Nominale spanning: 600 V

Ingangscapaciteit: 17.5 pF

: Fabrieksstandaard (zonder certificaat)

Gewicht: 55 g

Kabellengte: 1.3 m

Meetcategorie: CAT II 600 V

Bijzonderheden: Recht
Geïsoleerd

Verpakking: Verpakking zonder plastic

Documenten en downloads

Datablad

Datablad 3804133 VOLTCRAFT PP-406 Sonde Recht, Geïsoleerd 60 MHz 1:1, 10:1 600 V

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3804133 VOLTCRAFT PP-406 Sonde Recht, Geïsoleerd 60 MHz 1:1, 10:1 600 V

Garantievoorwaarden

Garantievoorwaarden 3804133 VOLTCRAFT PP-406 Sonde Recht, Geïsoleerd 60 MHz 1:1, 10:1 600 V

Omschrijving

De VOLTCRAFT PP-406 tastkop is een betrouwbaar instrument voor dagelijkse meettaken op oscilloscopen in werkplaatsen en laboratoria. Het model, gekalibreerd volgens de fabrieksstandaard (zonder certificaat), biedt in de 10X-modus een bandbreedte van maximaal 60 MHz.

Flexibele onderdeelverhouding
Door de omschakelmogelijkheid tussen de dempingsringen 1:1 en 10:1 kan de tastkop flexibel voor verschillende spanningsniveaus worden gebruikt. In 10X-bedrijf wordt een maximale bedrijfsspanning van max. 600 V pk bereikt.

Uitvoering conform de beveiliging
De 1,3 meter lange kabel heeft een rechte, geïsoleerde stekker. De tastkop is gespecificeerd voor meetcategorie CAT II (600 V in 10X-modus), WAS ondersteunt de naleving van veiligheidsnormen bij commerciële meetseries.

Praktische accessoireset

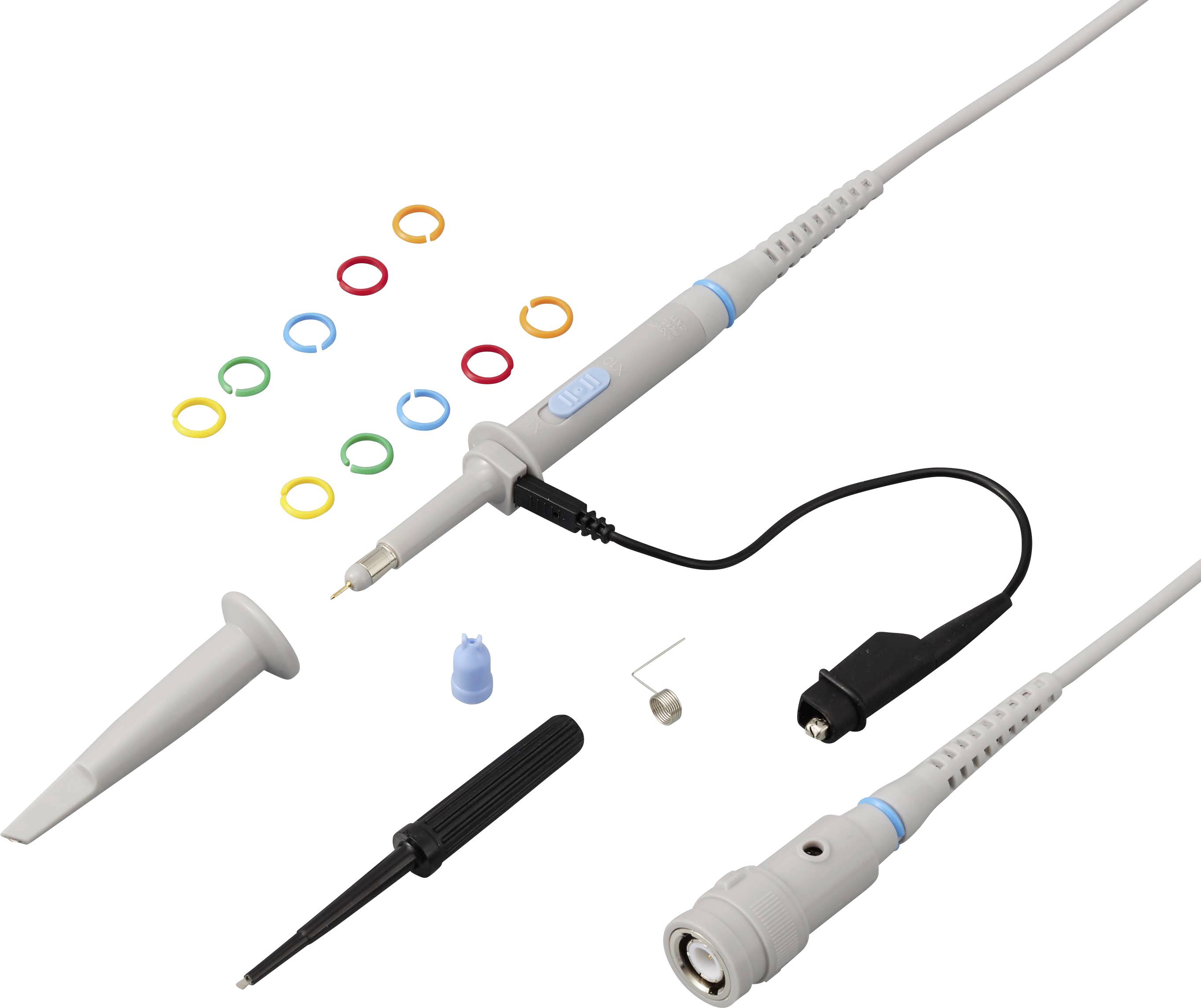

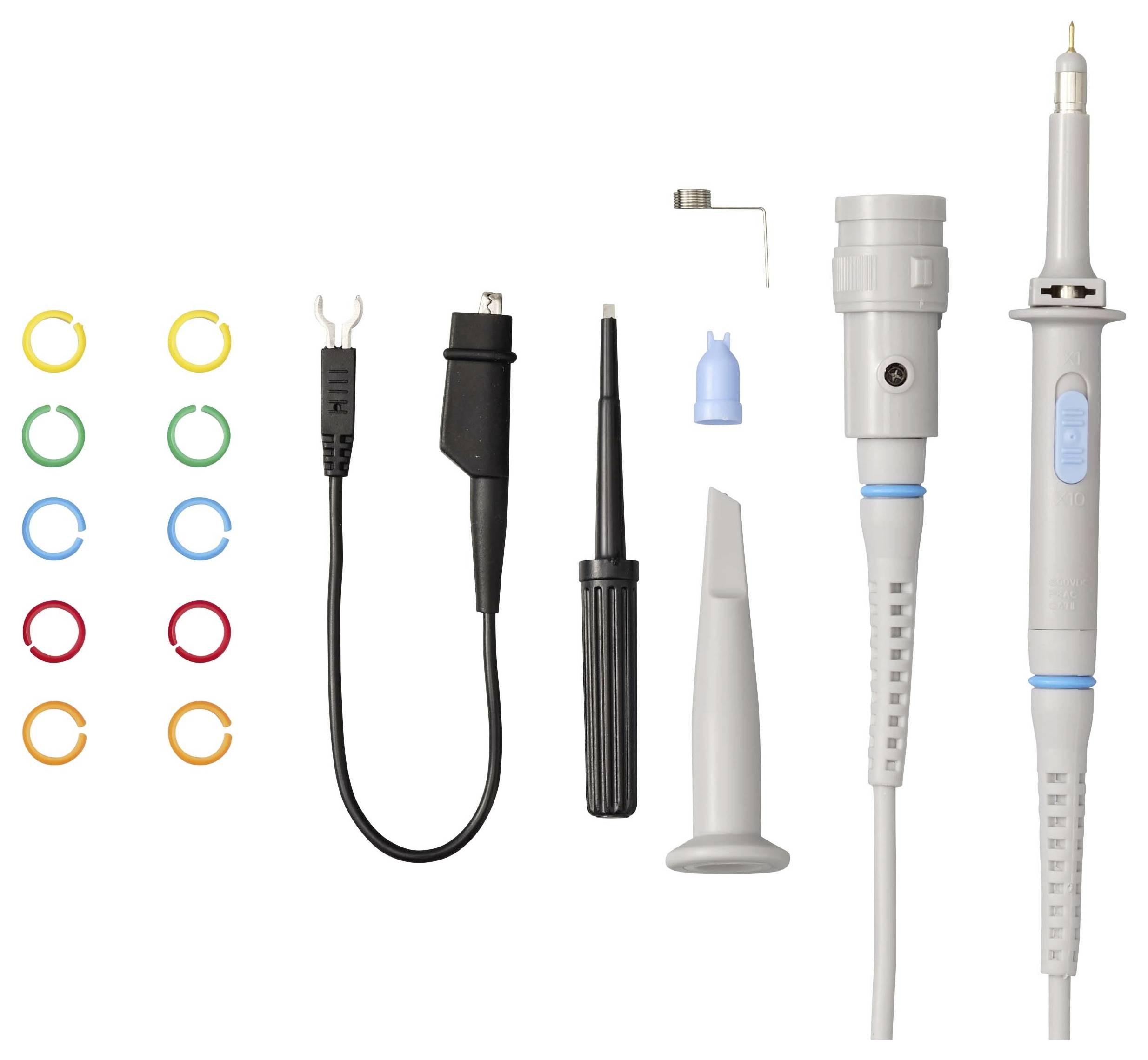

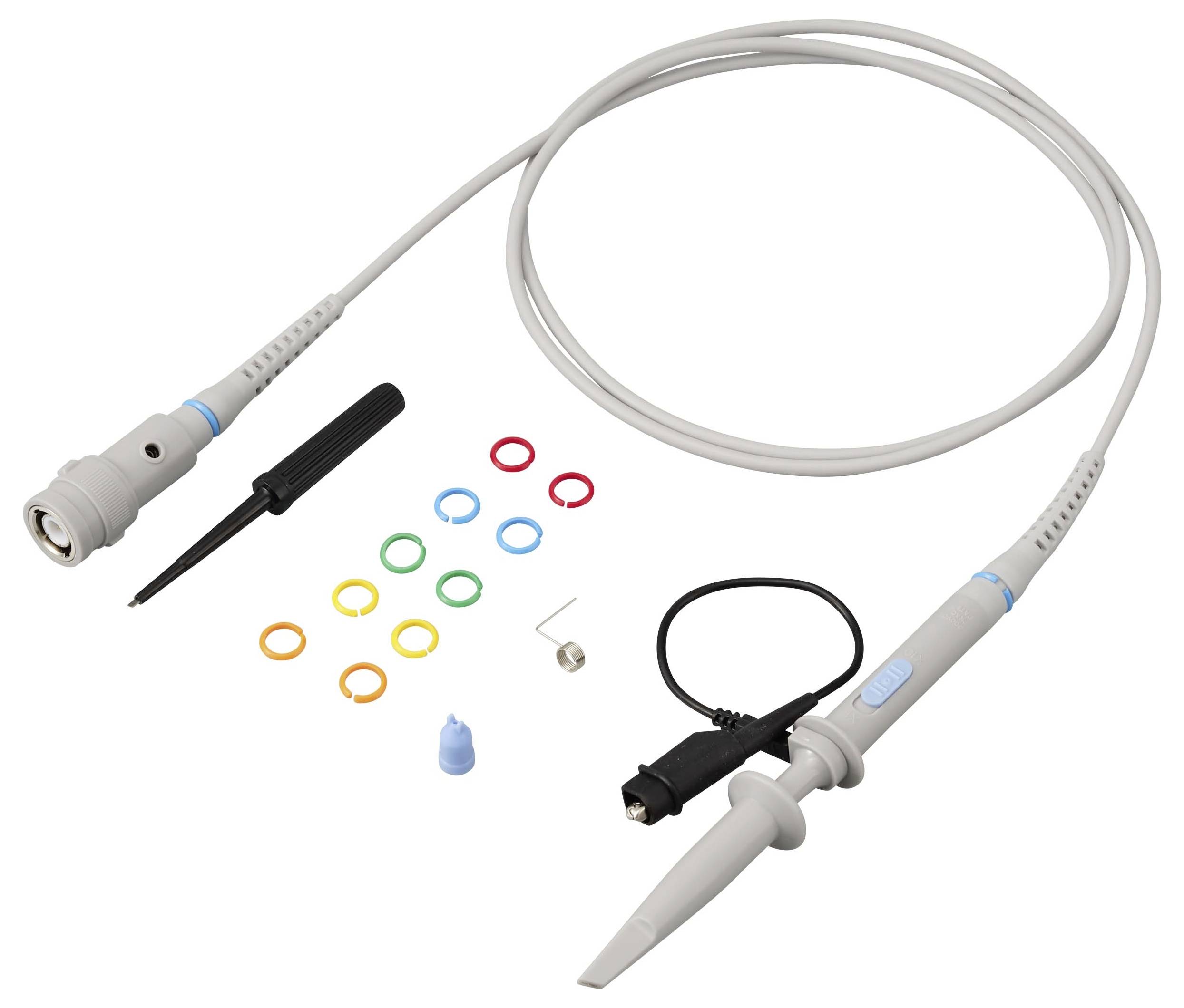

Tot de leveringsomvang behoren naast de tastkop een haakpunt, een aardingskabel met krokodillenklem, een IC-punt en een gereedschap voor het aanpassen van het compensatiebereik (5 tot 30 PF). Tien markeringsringen helpen bij het onderscheiden van kabels aan meerkanaals oscilloscopen.

De teksten voor dit artikel zijn automatisch vertaald.
