Testec TT-SI 7002 Differentieel sonde 25 MHz 20:1, 50:1, 200:1
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 243,80 / Stuk)
€ 321,49
-24 %
€ 243,80
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details

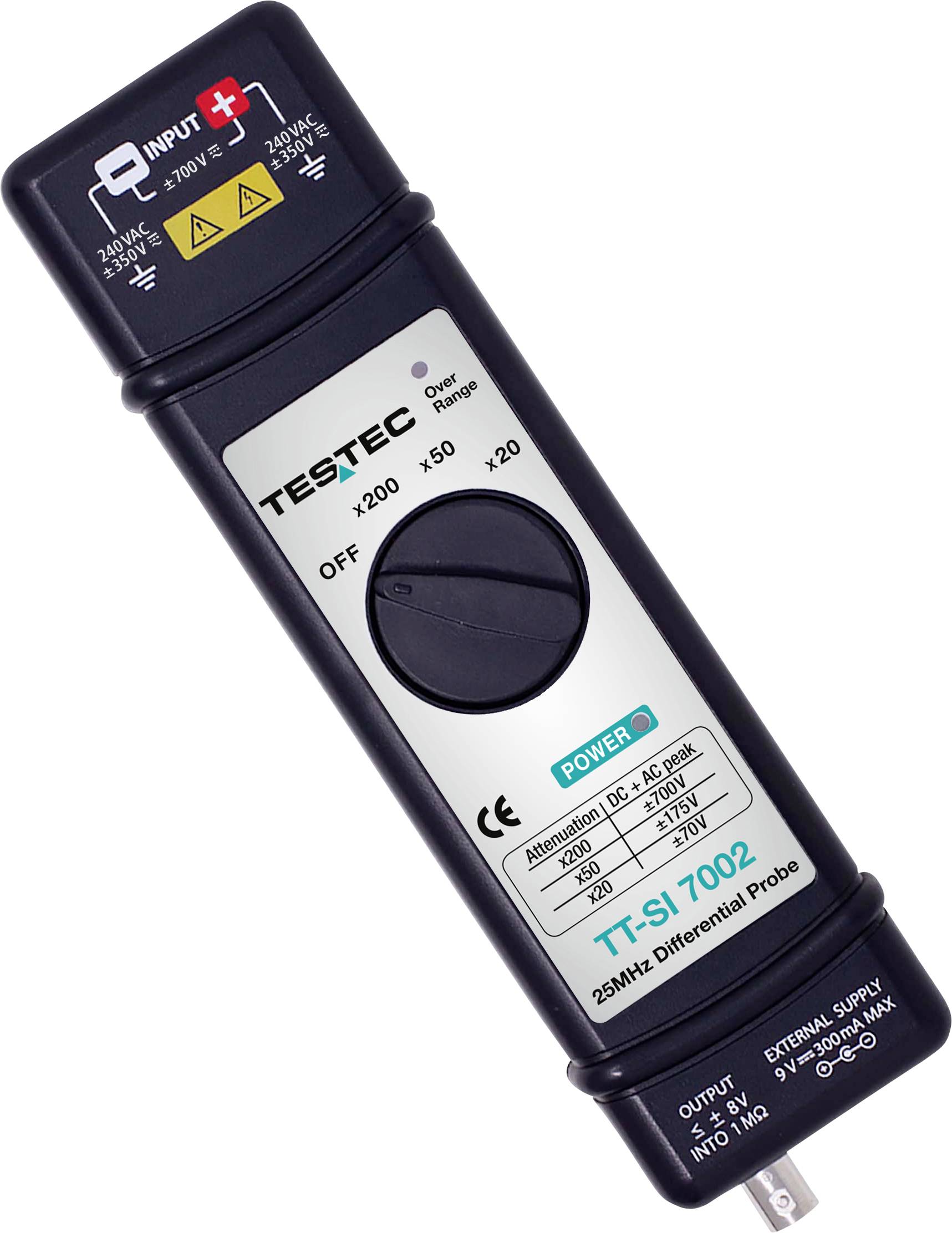

Actieve differentieelsonde TT-SI 7002
- Deelfactor: 20:1, 50:1, 200:1
- Bandbreedte 25 MHz
Technische specificaties
- DC-nauwkeurigheid: ±2
- Soortnaam
Differentieel sonde
- Bandbreedte
25 MHz
- Dempingsfactor
20:1
50:1
200:1
- Looptijd
14 ns
23 ns
- Ingangscapaciteit
1.2 pF
- Ingangsweerstand
5 M Ω
Fabrieksstandaard (zonder certificaat)
- Gewicht
250 g
- Meetcategorie
CAT III 700 V
- Breedte
55 mm
- Hoogte
30 mm
195 mm
Documenten en downloads
Datablad
Datablad 2255385 Testec TT-SI 7002 Differentieel sonde 25 MHz 20:1, 50:1, 200:1
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2255385 Testec TT-SI 7002 Differentieel sonde 25 MHz 20:1, 50:1, 200:1
Informatie
Informatie 2255385 Testec TT-SI 7002 Differentieel sonde 25 MHz 20:1, 50:1, 200:1
Omschrijving
De actieve differentieelsonde TT-SI 7002 maakt veilige en nauwkeurige hoogspanningsmetingen mogelijk tussen twee spanningspunten die niet op de aarding zijn aangesloten. Deze sonde is ontworpen voor een groot aantal metingen tot 25 MHz/± 700 V en is compatibel met geaarde oscilloscopen van alle gangbare fabrikanten. De voeding vindt plaats via de meegeleverde netadapters.
Uitvoering
- Bandbreedte: 25 MHz
- Deelfactor: x20/x50/x200
- DC-nauwkeurigheid: ± 2
- Maximale ingangsspanningen:
- Differentieel:
- ±70 V (DC + AC peak) bij x20
- ±175 V (DC + AC peak) bij x50
- ±700 V (DC + AC peak) bij x200
- Ten opzichte van de aarde: 240 Vrms CAT III
- Veiligheidsnorm: IEC1010-031:2015
Omvang van de levering
- 2x meetkabels met geïsoleerde banaanstekker 4 mm (rood en zwart)
- 2x klemhaken (rood en zwart)

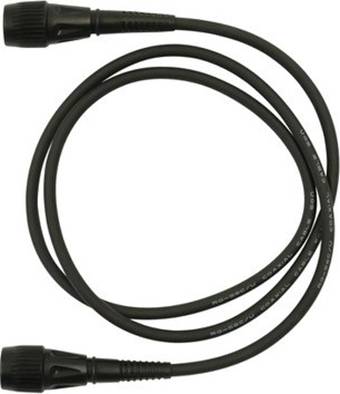

- 1x geïsoleerde BNC-meetkabel 100 cm

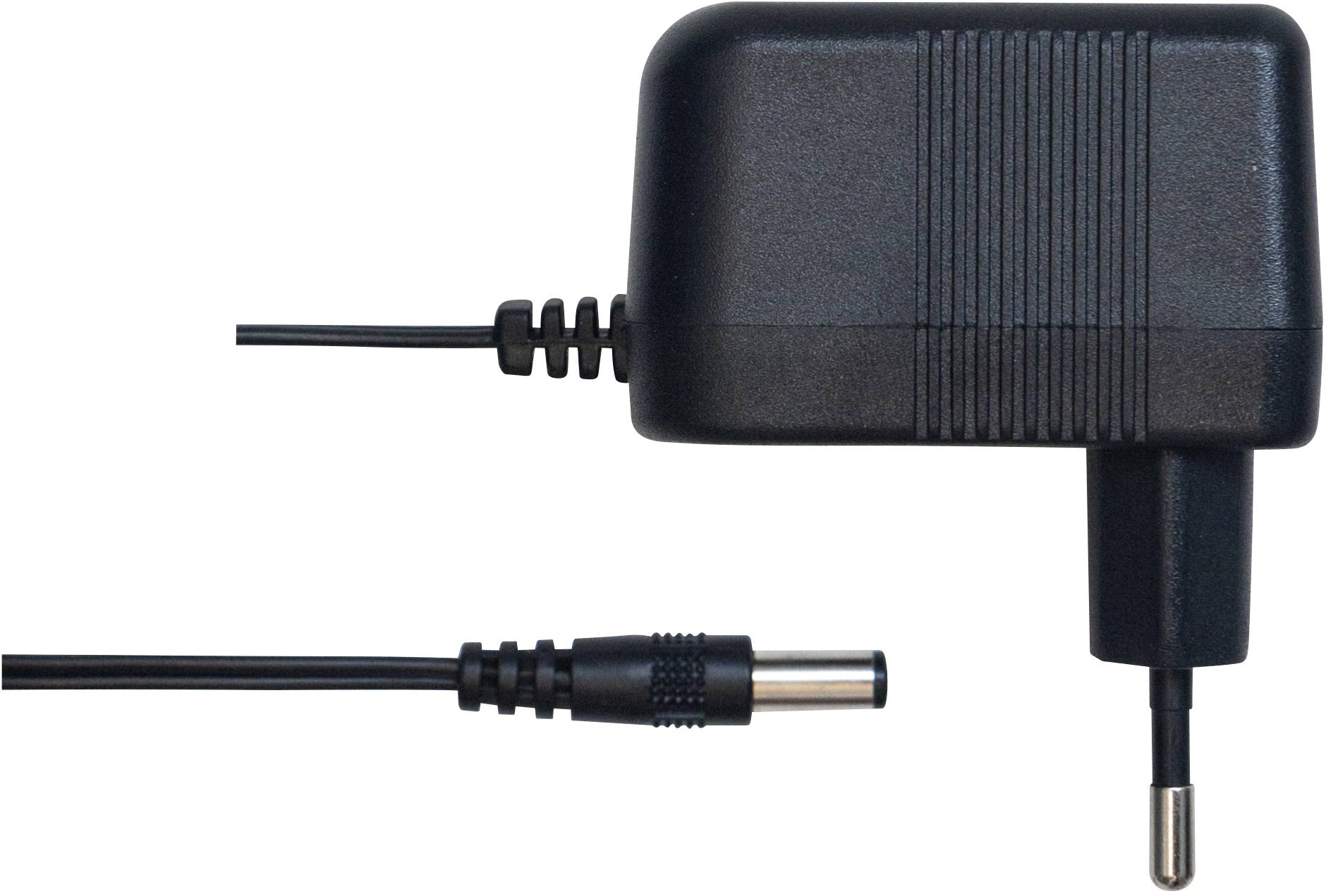

- 1x netadapter 220 V EU-versie
