Testec TT-HVP-15B Sonde 40 MHz 1000:1
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
5 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 359,50 / Stuk)
€ 359,50
excl. btw
& Gratis verzending*
Slechts 5 Stuk(s) beschikbaar
Highlights & Details
Testec TT-HVP 15 B hoogspanningssonde voor oscilloscopen
- 1000:1
- Bandbreedte 40 MHz
Technische specificaties
- Ingangscondensator: 3,0 pF ± 0,5 pF
- Max. DC+AC-piek: 20 kV CAT 0
- Max. AC RMS: 7 kV CAT 0
- Max. DC: 10 kV CAT 0
- Bandbreedte: DC~40 MHz (-3 dB)
- Signaal/ruis DC:> 60 dB bij 1 kHz; > 50 dB bij 1 MHz
- DCV-nauwkeurigheid: <6%
- Temp. coëfficiënt:< 200 ppm/°C
- Compensatiebereik: 5 pF-50 pF
- Veiligheidsnorm: voldoet aan EN6101010-031:2015
- Meetcategorie: CAT 0/verontreinigingsgraad 2
- Bedrijfstemperatuur: -10°C tot 55°C
- Luchtvochtigheid: 85% RV of minder (bij 35°C)
- Bewaartemperatuur: -20°C tot 70°C
- Soortnaam
Sonde
- Bandbreedte
40 MHz
- Dempingsfactor
1000:1
- Looptijd
8.75 ns
- Ingangscapaciteit
5 pF
- Ingangsweerstand
100 m Ω
- Type
passief
Fabrieksstandaard (zonder certificaat)
- Gewicht
250 g
- Kabellengte
2.00 m
- Breedte
75 mm
- Hoogte
75 mm
340 mm
Documenten en downloads
Datablad
Datablad 2181124 Testec TT-HVP-15B Sonde 40 MHz 1000:1
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2181124 Testec TT-HVP-15B Sonde 40 MHz 1000:1
Omschrijving

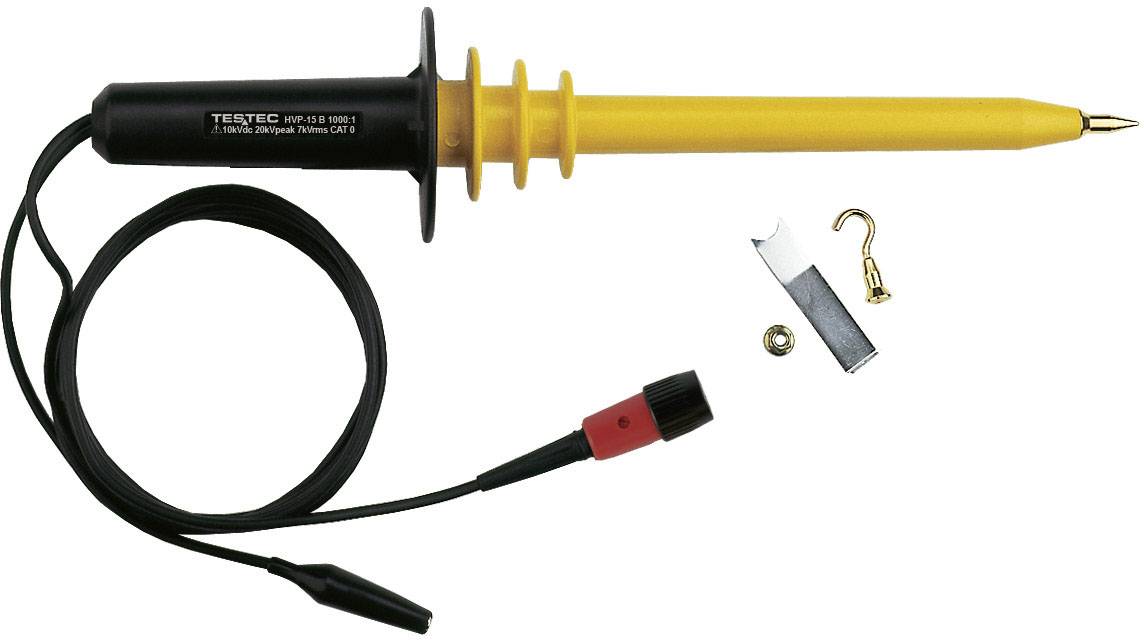

De sonde is een meetaccessoire voor gebruik met analoge of digitale oscilloscopen met een impedantie van 1 MΩ. De sonde heeft delerverhouding van 1000:1, die het spanningsmeetbereik uitbreidt tot 20 kV/DC resp. 7 kV/AC. De aansluiting gebeurt via een 2 m lange meetkabel met BNC-connector. Een afzonderlijke massakabel met krokodillenklem is aanwezig.
