VOLTCRAFT PP-430 Sonde Geïsoleerd, Recht 300 MHz 1:1, 10:1 600 V
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 34,70 / Stuk)
€ 34,70
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
VOLTCRAFT PP-430 sonde 300 MHz 10:1 10 MΩ 14.5 - 17.5 PF 600 V 1.3 m
- Demping: 1:10
- Ingangsweerstand: 1 MΩ:10 MΩ
- Ingangscapaciteit: 1X: 85 PF – 115 PF, 10X: 14,5 PF – 17,5 PF
- Systeembandbreedte: 1X: 6 MHz, 10X: 300 MHz
- Compensatiebereik: 10X: 5 PF – 30 PF
- Maximale bedrijfsspanning: 1X: ≤ 200 V pk, 10X: ≤ 600 V pk
- VEILIGHEID: IEC-61010 CAT II 1X: 150 V AC, 10X: 300 V AC
Technische specificaties
- Soortnaam
Sonde
- Bandbreedte
300 MHz
- Dempingsfactor
1:1
10:1
- Nominale spanning
600 V
- Ingangscapaciteit
17.5 pF
Fabrieksstandaard (zonder certificaat)
- Gewicht
55 g
- Kabellengte
1.3 m
- Meetcategorie
CAT II 600 V
- Bijzonderheden
Geïsoleerd
Recht
- Verpakking
Verpakking zonder plastic
Documenten en downloads
Datablad
Datablad 3804132 VOLTCRAFT PP-430 Sonde Geïsoleerd, Recht 300 MHz 1:1, 10:1 600 V
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3804132 VOLTCRAFT PP-430 Sonde Geïsoleerd, Recht 300 MHz 1:1, 10:1 600 V
Garantievoorwaarden
Garantievoorwaarden 3804132 VOLTCRAFT PP-430 Sonde Geïsoleerd, Recht 300 MHz 1:1, 10:1 600 V
Omschrijving

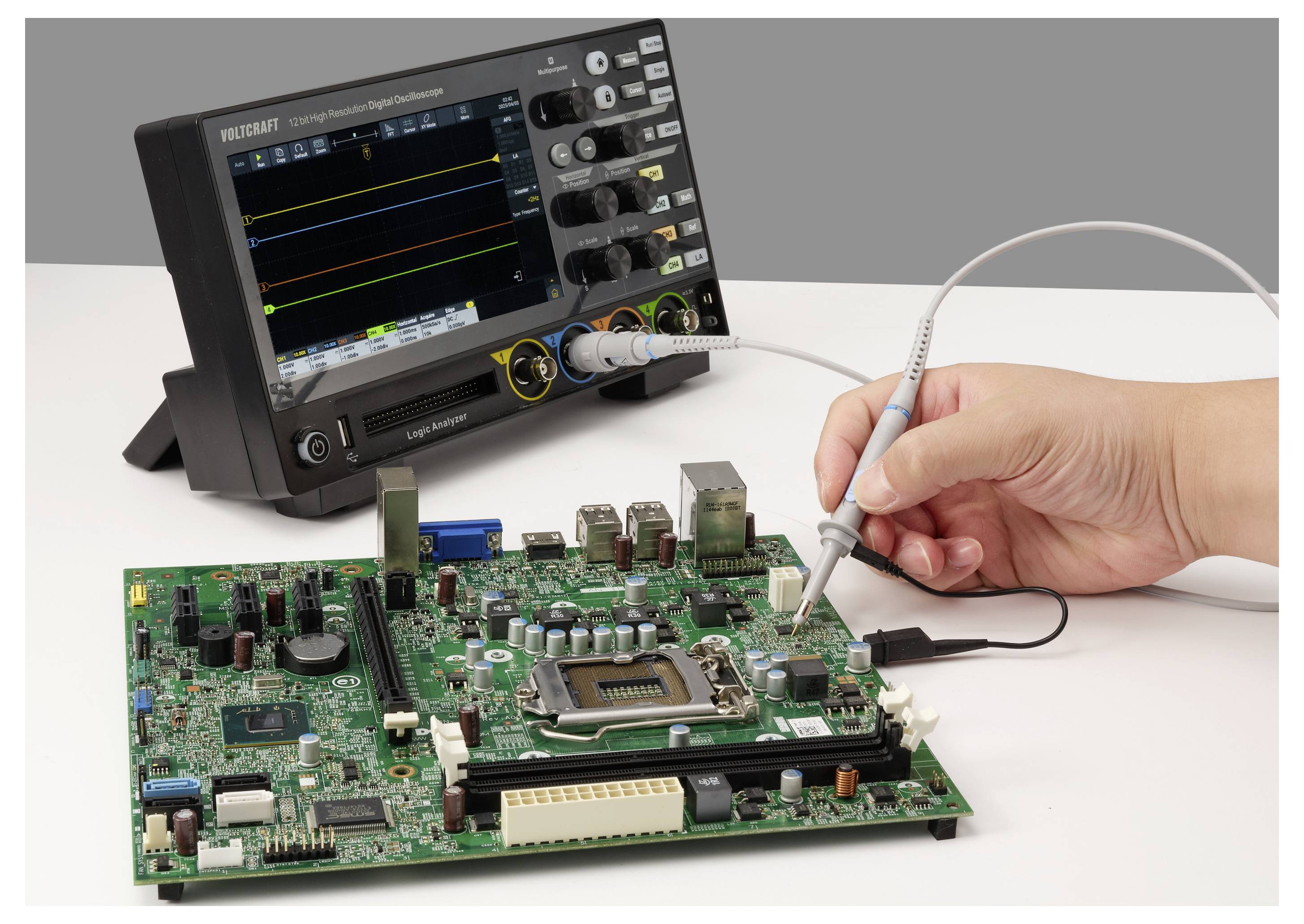

De VOLTCRAFT PP-430 tastkop dient voor een betrouwbare signaaloverdracht aan oscilloscopen in professionele meet- en testomgevingen. Het apparaat, gekalibreerd volgens de fabrieksstandaard (zonder certificaat), ondersteunt metingen met een systeembandbreedte van maximaal 300 MHz in de 10:1-modus.
Omschakelbare delerverhouding.
Het model biedt een schakelbare onderdeelverhouding van 1:1 en 10:1, WAS maakt een flexibele aanpassing aan verschillende signaalsterktes mogelijk. In de 10X-modus wordt daarbij een maximale ingangsspanning van maximaal 600 V pk ondersteund.
Veiligheid in de dagelijkse laboratoriumpraktijk
De 1,3 meter lange tastkop is voorzien van een geïsoleerde, rechte stekker. Hij voldoet in 10X-modus aan de specificaties van veiligheidscategorie CAT II (600 V) en garandeert zo een veilige werking bij industriële meettaken.
Flexibel gebruik door accessoires
Een compensatiebereik van 5 tot 30 PF maakt een exacte afstemming op het meetsysteem mogelijk. De meegeleverde accessoires, bestaande uit haakpunt, aardingskabel, IC-punt, instelgereedschap en tien markeringsringen, vergemakkelijken het contact en overzicht op de werkplek.
De teksten voor dit artikel zijn automatisch vertaald.
Omschakelbare delerverhouding.
Het model biedt een schakelbare onderdeelverhouding van 1:1 en 10:1, WAS maakt een flexibele aanpassing aan verschillende signaalsterktes mogelijk. In de 10X-modus wordt daarbij een maximale ingangsspanning van maximaal 600 V pk ondersteund.
Veiligheid in de dagelijkse laboratoriumpraktijk
De 1,3 meter lange tastkop is voorzien van een geïsoleerde, rechte stekker. Hij voldoet in 10X-modus aan de specificaties van veiligheidscategorie CAT II (600 V) en garandeert zo een veilige werking bij industriële meettaken.
Flexibel gebruik door accessoires
Een compensatiebereik van 5 tot 30 PF maakt een exacte afstemming op het meetsysteem mogelijk. De meegeleverde accessoires, bestaande uit haakpunt, aardingskabel, IC-punt, instelgereedschap en tien markeringsringen, vergemakkelijken het contact en overzicht op de werkplek.
De teksten voor dit artikel zijn automatisch vertaald.

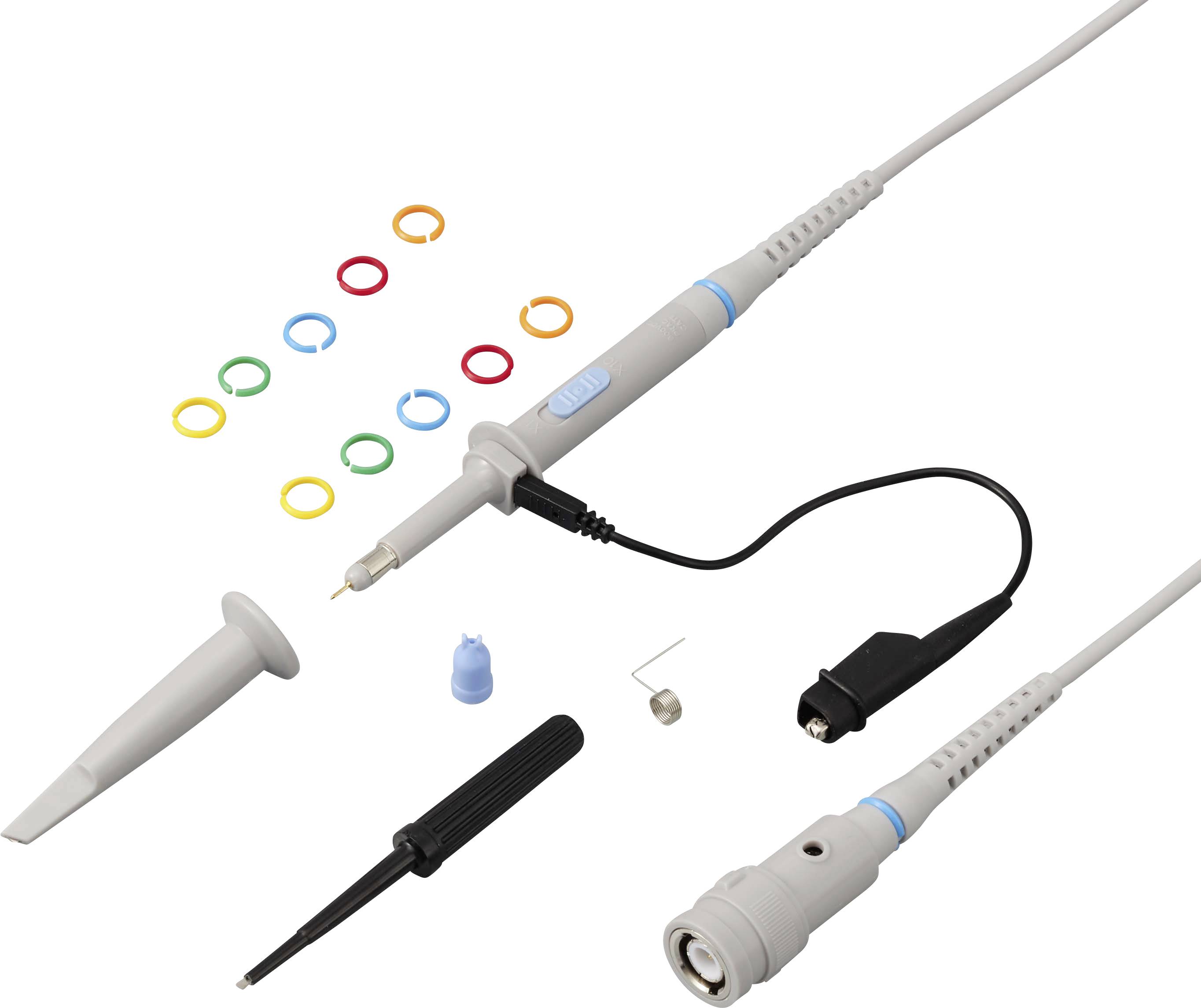

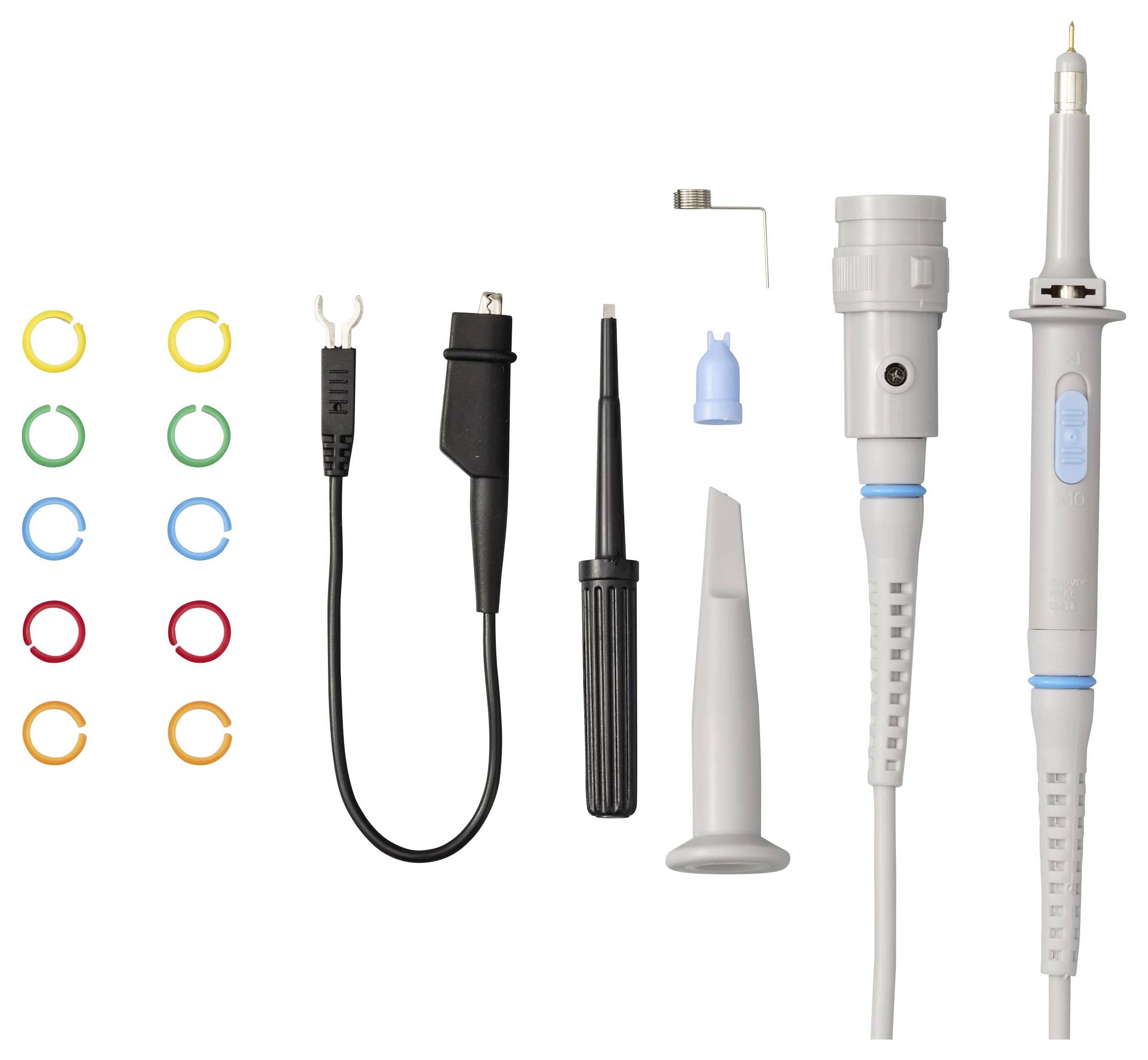

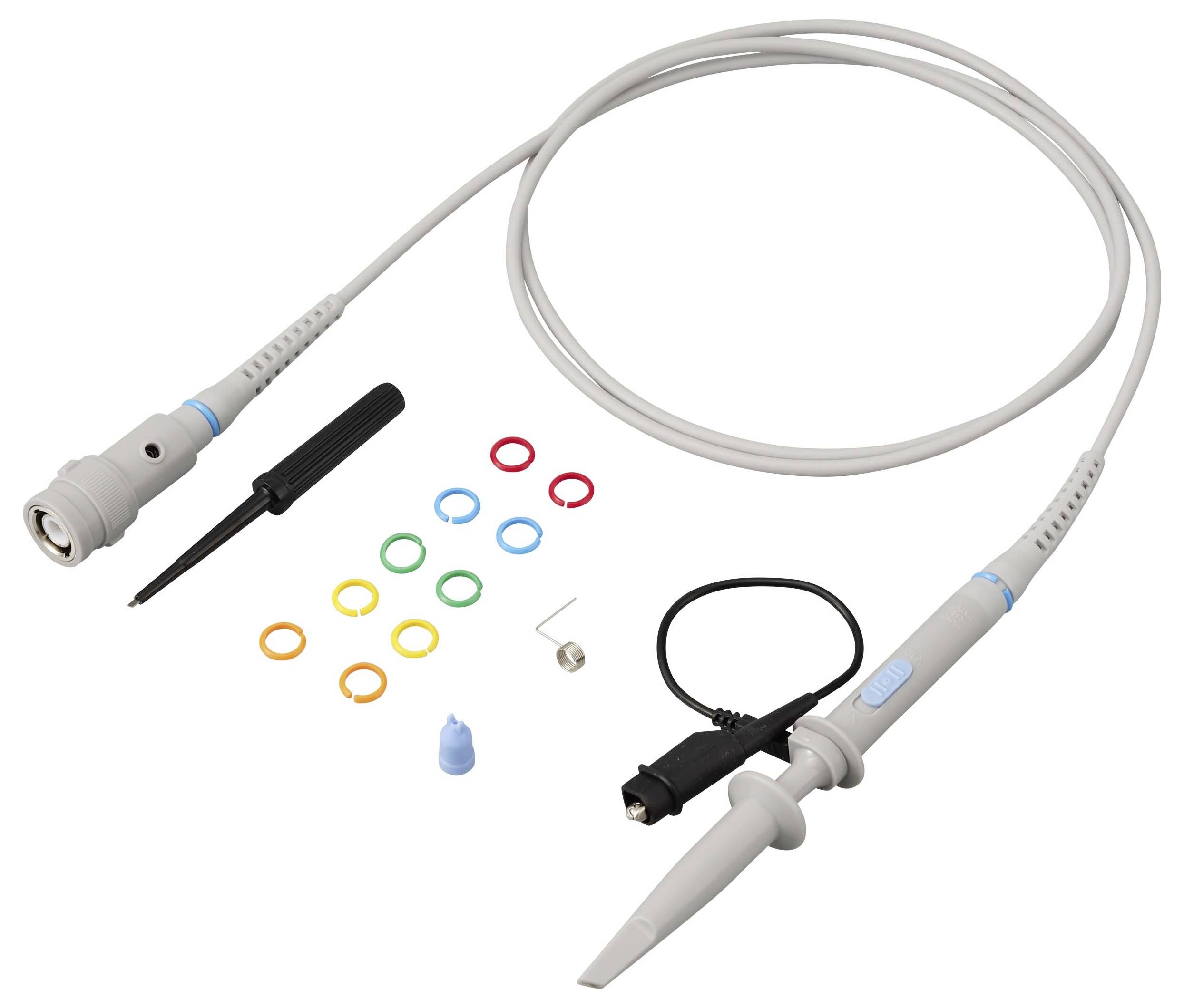

Omvang van de levering
- Tastkop, haakpunt en aardingskabel met krokodilklem
- Aardingsveer
- 10 Markeringsringen
- IC-kant
- Gereedschap voor probe-instelling
