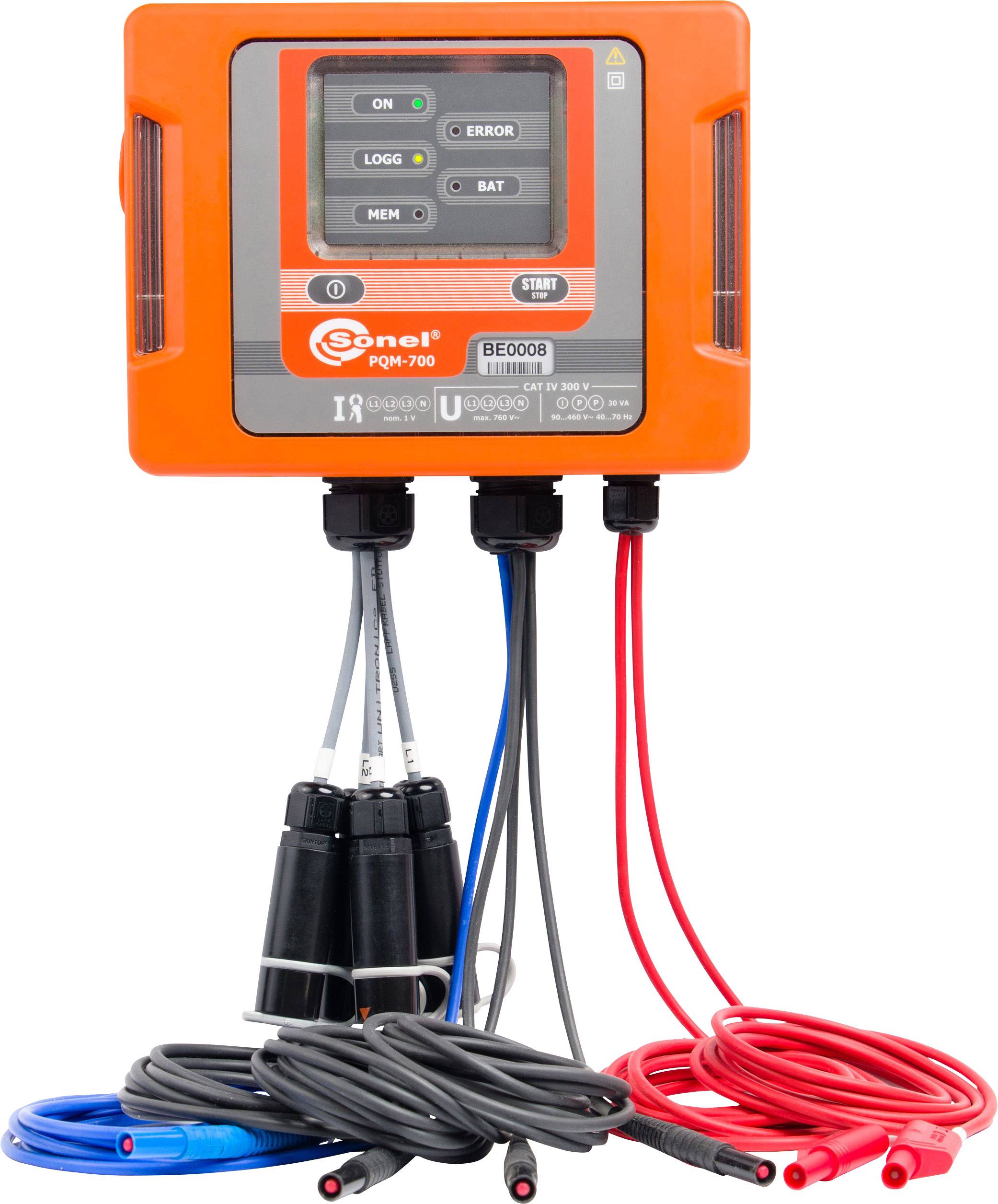

Sonel PQM-700 Netwerkanalyser 1-fasig, 3-fasig Met logger
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 1.453,72 / Stuk)
€ 1.453,72
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
Netkwaliteit-analysator PQM-700
- Analyse van netkwaliteit conform: IEC61000-4-30, klasse S
- DIN EN 50160
- Meting van alle belangrijke netparameters, zoals: V, A, P, Q, D, S, f, E, cos φ, PF, tg φ, THD, TID, Pst, Plt
- Meting in netwerken van 64-760 V met 40-70 Hz
- Metingen tot 40e harmonische
- Digitale registratie van de vermogenskrommen en golfvormen
- Werktemperatuur: -20 tot +55 °C
Technische specificaties
- Bereik AC-spanning RMS: 0-760 V
- Resolutie AC spanning RMS: 0,01% Un, nauwkeurigheid AC spanning RMS: ±0,5% Un
- Bereik Crest-factor van spanning CFU: 1,00…10,00 (≤1,65 bij 690 V), resolutie Crest-factor van spanning CFU: 0,01, nauwkeurigheid Crest-factor van spanning CFU: ± 5%
- Bereik Crest-factor van stroom CFI: 1,00...10,00 (≤3,6 Inom), resolutie Crest-factor van stroom CFI: 0,01, nauwkeurigheid Crest-factor van stroom CFI: ± 5% v.M.
- Bereik AC-stroom RMS: afhankelijk van stroomtang, resolutie AC-stroom RMS: 0,01% v.B., nauwkeurigheid AC-stroom I RMS: ± 1% v.B. (excl. tang-onnauwkeurigheid)
- Bereik frequentie: 40,00...70,00 Hz, frequentieresolutie: 0,01 Hz, nauwkeurigheid frequentie: ± 0,05 Hz
- Bereik effectief (P), schijnbaar (S), blind (Q), vervormingsvermogen (D): afhankelijk van stroomtangen en -transformer, resolutie effectief (P), schijnbaar (S), blind (Q), vervormingsvermogen (D): maximaal 4 decimalen, nauwkeurigheid effectief (P), schijnbaar (S), blind (Q), vervormingsvermogen (D): afhankelijk van stroomtangen en -transformer, bereik effectief (EP), schijnbaar (ES), blind vermogen (EQ): afhankelijk van stroomtangen en -transformer, resolutie effectief (EP), schijnbaar (ES), blind vermogen (EQ): maximaal 4 decimalen
- Nauwkeurigheid effectief (EP), schijnbaar (ES), blind vermogen (EQ): afhankelijk van stroomtangen en -transformer
- Bereik cos φ en vermogensfactor PF: 0,00...1,00: resolutie cos φ en vermogensfactor PF: 0,01, nauwkeurigheid cos φ en vermogensfactor PF: ±0,03
- Bereik tg φ: 0,00...10,00: resolutie tg φ: 0,01, nauwkeurigheid tg φ: afhankelijk van nauwkeurigheid van effectief en blind vermogen
- Bereik spanningsharmonischen Uh: 0,00...760 V: resolutie spanningsharmonischen Uh: 0,01% Un, nauwkeurigheid spanningsharmonischen Uh: ± 5% Uh voor Uh ≥ 1% Un, ± 0,05% Un voor Uh ˂ 1% Un
- Bereik stroomharmonischen Ih: afhankelijk van stroomtangen: resolutie stroomharmonischen Ih: 0,01% v.B, nauwkeurigheid stroomharmonischen: ± 5% Ih voor Ih ≥ 3% In, ± 0,15% In voor Ih ˂ 3% In
- Bereik vervormingsfactor (THD) voor spanning en stroom: 0,0...100,0% is gerelateerd aan de RMS-waarde, resolutie vervormingsfactor (THD) voor spanning en stroom: 0,1%, nauwkeurigheid vervormingsfactor (THD) voor spanning en stroom: ± 5%
- Bereik flicker Pst/lt: 0,40...10,00, resolutie flicker Pst/lt: 0,01, nauwkeurigheid flicker Pst/lt: ±10%
- Bereik spannings- en stroomongelijkheid: 0,0...10,00%: resolutie spannings- en stroomongelijkheid: 0,1%, nauwkeurigheid spannings- en stroomongelijkheid: 0,3%
- Bereik Stroomtangen F1, F2, F3: 0...3000 A (10.000 AP-P)
- Bereik stroomtang C-4: 0...1000 A (3600 AP-P)
- Bereik stroomtang C-5: 0...1000 A (3600 AP-P)
- Bereik stroomtang C-6: 0...10 A (36 AP-P) (zonder stroomtransformator)
- Bereik stroomtang C-7: 0...100 A (360 AP-P)
- Interfaces/gegevensoverdracht: USB, micro-SD-kaart
- Soortnaam
Netwerkanalyser
- Meetcategorie
CAT IV 300 V
Fabrieksstandaard (zonder certificaat)
- Voedingsspanning
64/110 V, 110/190V, 115/200V, 220/380V, 230/400V, 240/415V, 400/690 V
- Afm.
(l x b x h) 270 x 380 x 210 mm
- Gewicht
2.96 kg
- Meetwijze
1-fasig
3-fasig
- Bijzonderheden
Met logger
- Breedte
380 mm
- Hoogte
210 mm
270 mm
- Interfaces
USB
Documenten en downloads
Datablad
Datablad 1427970 Sonel PQM-700 Netwerkanalyser 1-fasig, 3-fasig Met logger
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1427970 Sonel PQM-700 Netwerkanalyser 1-fasig, 3-fasig Met logger
Omschrijving
De kwaliteit van de net-analysator PQM-700 van Sonel als kleinste uitvoering uit de PQM-serie is een netkwaliteit-analysator conform 61000-4-30 klasse S voor netwerken tot 690 V.
Door stroomtangen kunnen stromen tot 3 kA worden geregistreerd en samen met alle andere gemeten parameters van de microSD-kaart op de PC of via de USB-kabel van het apparaat met de meegeleverde professionele analysesoftware worden uitgelezen en geanalyseerd. Protocollen worden automatisch conform EN50160 gemaakt. Door de interne real-time klok (RTC) is een exacte gegevensregistratie en kwaliteitsanalyse mogelijk.
Door stroomtangen kunnen stromen tot 3 kA worden geregistreerd en samen met alle andere gemeten parameters van de microSD-kaart op de PC of via de USB-kabel van het apparaat met de meegeleverde professionele analysesoftware worden uitgelezen en geanalyseerd. Protocollen worden automatisch conform EN50160 gemaakt. Door de interne real-time klok (RTC) is een exacte gegevensregistratie en kwaliteitsanalyse mogelijk.
Uitvoering
- Robuuste IP65 met rubber beschermde behuizing
- Montagemateriaal voor masten of DIN-rails
- Harde koffer voor apparaat en bijbehorende meetaccessoires
- CAT IV 300 V
- Gegevensoverdracht via: USB-kabel of microSD-kaart
- Oplaadbare lithium-ion-accu's
- Software: Sonel Analysis voor gegevensanalyse
- Automatische protocolgeneratie conform EN50160
- Vermogensanalyse conform IEEE 1459.
Omvang van de levering
- 7 meetkabels, (2,2 m vast gemonteerd)
- Netstekker met banaanbussen
- Krokodilklemmen: 2 rood, 1 blauw, 1 zwart
- 2 DIN-railhouders
- 2 masthouders
- 2 spanbanden
- Set oplaadbare Li-ion-accu's
- 1 draagtas
- 1 USB-kabel
- Micro-SD-geheugenkaart
- Software Sonel Analysis voor gegevensanalyse
- Gebruiksaanwijzing
- Kalibratiecertificaat.
