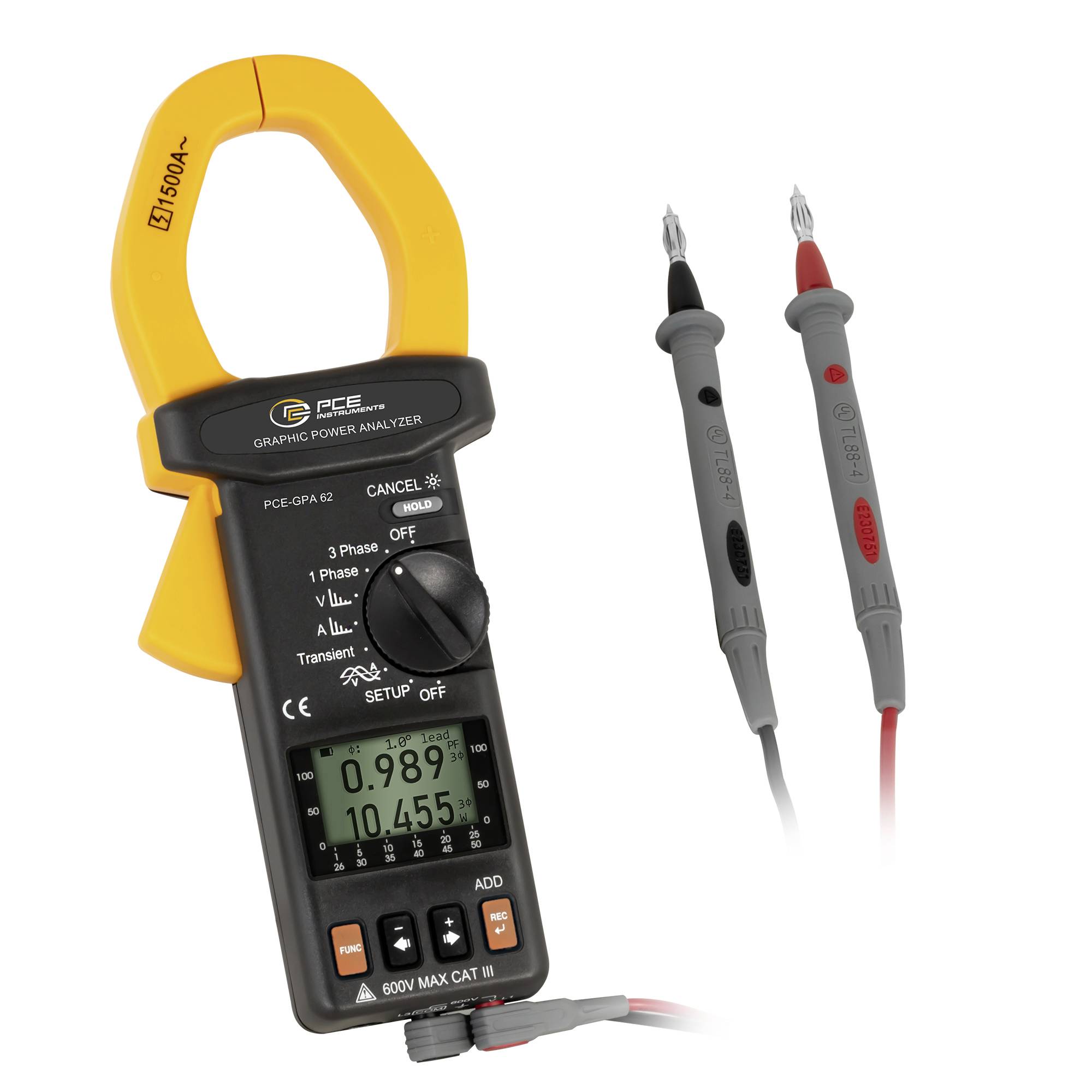

Stroomtangmeter grafische vermogensanalyzer met display en twee testsondes op een witte achtergrond.

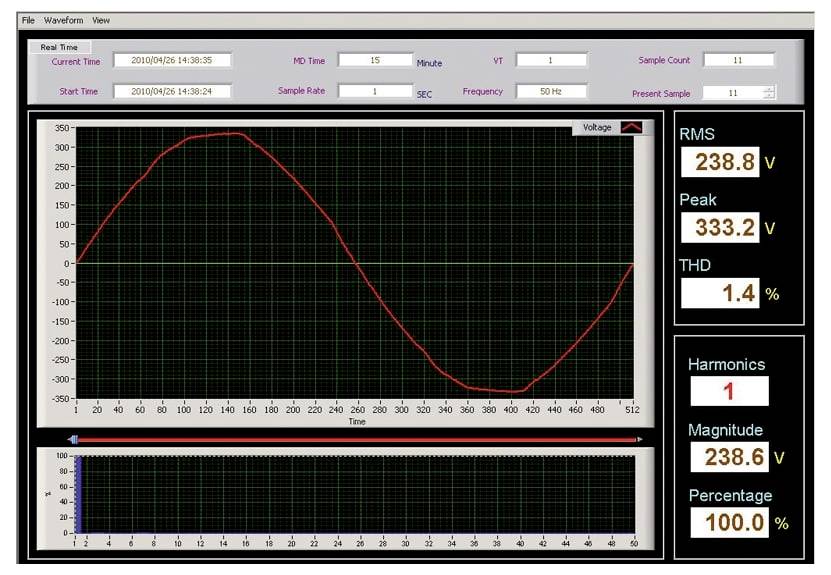

Vermogenskwaliteitsanalisator golfvormweergave met een rood spanningssinewaalgolf over tijd, met RMS 238,8 V, piek 333,2 V, THD 1,4%, en harmonischen aantal 1.

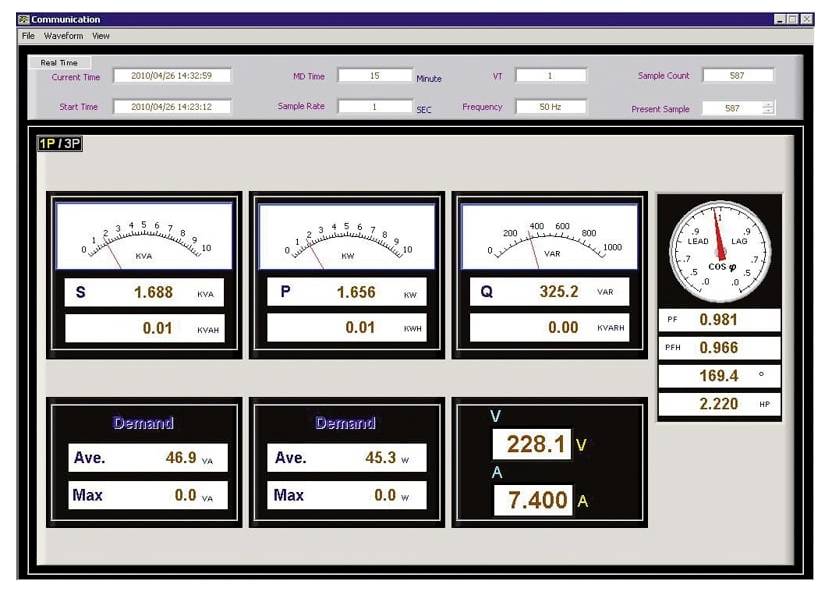

Energiebewakingsdashboard met real-time elektrische metingen: schijnbaar vermogen 1.688 kVA, actief vermogen 1.656 kW, reactief vermogen 325.2 VAR, spanning 228.1 V, stroom 7.400 A, en arbeidsfactor 0.981.

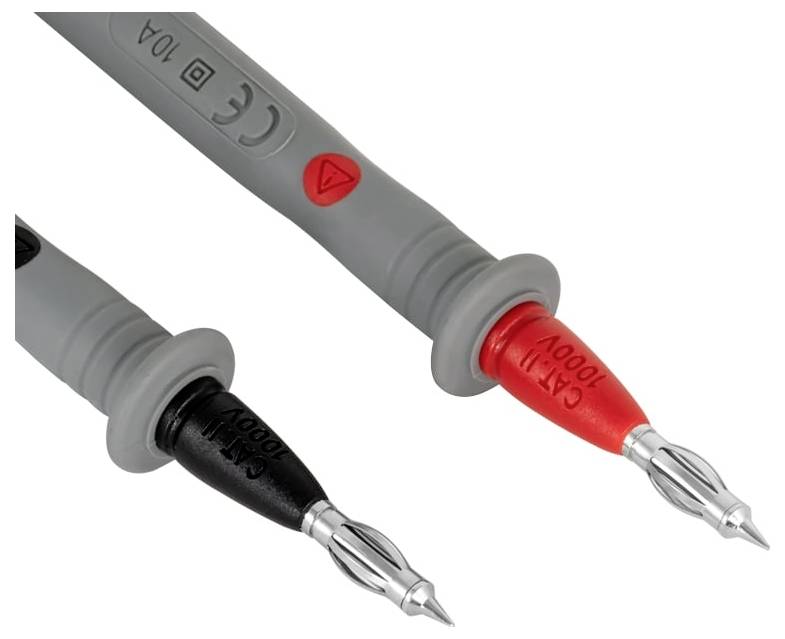

Nahaufnahme van twee geïsoleerde testsondenleiding, rood en zwart, met puntige metalen punten en spanningswaarderingen op grijze handvatten.

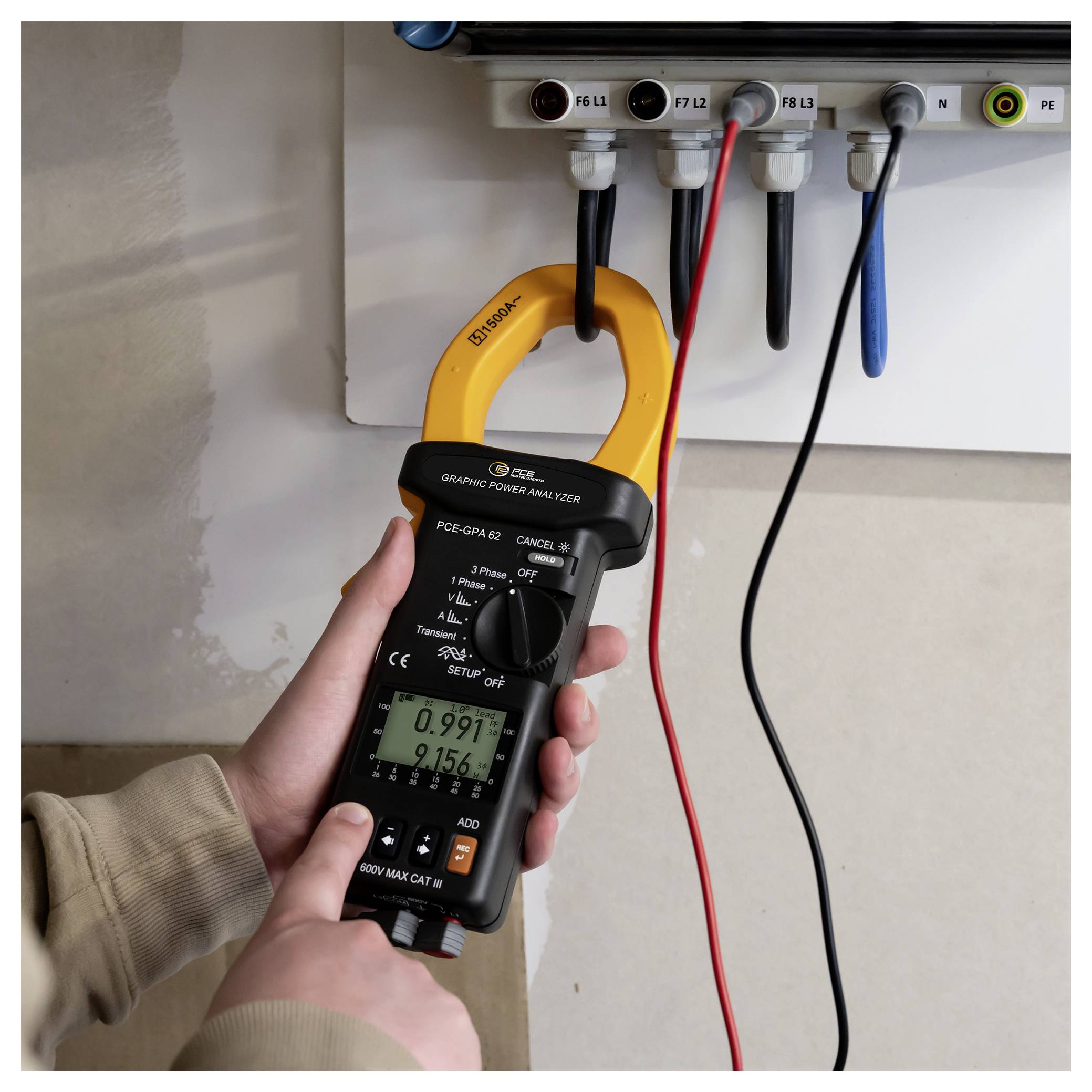

Hand die een klemamperemeter vasthoudt die de elektrische stroom in een paneel meet met gekleurde draden en gelabelde aansluitingen.

1/5

Datasheet (PDF)

Leverbaar ma. 7 sep.

8 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 805,79 / Stuk)

€ 805,79

excl. btw

Gratis verzending*

Slechts 8 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Vermogensmeter PCE-GPA 62

Real-time bewaking
Registratie- en spannings-/stroommeting (echt-effectief)
Meet vermogensfactor en fasehoek
Frequentie, energie, effectief vermogen, schijnbaar vermogen en blindvermogen (1-fasig of 3-fasig)
Symmetrische netwerken

Technische specificaties

Spanningsmeting 4,0... 600,0 V
werkelijke effectieve waarde
nauwkeurigheid ±0,5% v. meetw. ±5 dgts
resolutie 0,1 V.
Spanningspieken ( > 10 V) 50 Hz - 60 Hz
nauwkeurigheid ±5% ±50 dgts
Stroommeting 4,0... 1500,0 A werkelijke effectieve waarde
nauwkeurigheid ±1% v. meetw. ±5 dgts
resolutie 0,01 A
Stroompieken ( > 20 A) 50 Hz - 60 Hz
nauwkeurigheid ±5% ±50 dgts
Effectief vermogen P 10 W... 9999 kW in 5 meetbereiken
nauwkeurigheid
±1% v. meetw. +20 dgts ( > 20 V en > 20 A)
±2% v. meetw. +40 dgts (< 20 V en< 20 A)
resolutie 0,1 W... 1 kW afhankelijk van het meetbereik Schijnbaar vermogen S 10 VA... 9999 kVA in 5 meetbereiken nauwkeurigheid
±1% v. meetw. +20 dgts ( > 20 V en > 20 A) ±2% v. meetw.
+40 dgts (< 20 V en< 20 A)
resolutie 0,1 VA... 1 kVA afhankelijk van het meetbereik Blindvermogen Q 10 Var... 9999 kVAr in 5 meetbereiken nauwkeurigheid
±1% v. meetw. +20 dgts ( > 20 V en > 20 A) ±2% v. meetw.
+40 dgts (< 20 V en< 20 A)
resolutie 0,1 Var... 1 kVAr afhankelijk van het meetbereik
Vermogensfactor PF 0,000... 1,000
nauwkeurigheid ±0,04 ( > 20 V en > 20 A), ±0,1 (> 20 V en < 20 A)
resolutie 0,001
Fasehoek -180° +180°
nauwkeurigheid ±1°
resolutie 0,1
fasehoek 0° +360°
nauwkeurigheid ±1°
resolutie 0,1
Frequentiemeting (u > 50 V) 46... 65 Hz
nauwkeurigheid ±0,3 Hz
resolutie 0,1 Hz
Werkwerk 0... 999.999 kWh
nauwkeurigheid ±1% v. meetw.
Resolutie +20 dgts
Schijnwerk 0... 999.999 kVAh
nauwkeurigheid ±1% v. meetw.
Resolutie +20 dgts
Blind werk 0... 999.999 kVarh
nauwkeurigheid ±1% v. meetw.
Resolutie +20 dgts
Harmonischen in de spanning (relatief) 1 - 20th
nauwkeurigheid ±2%
resolutie 0,1% 50 - 60Hz > 80 V AC 21 - 50th
nauwkeurigheid ±4% v. meetw. ±2%
resolutie 0,1%
Harmonischen in de spanning (absoluut) 1 - 20th
nauwkeurigheid ±2% ±0,5 V
resolutie 0,1 V 50 - 60Hz > 80 V AC 21 - 50th
nauwkeurigheid ±4% v. meetw. ±0,5 V
resolutie 0,1 V.
Harmonischen in stroom (relatief) 1 - 20th
nauwkeurigheid ±2%
resolutie 0,1% 50 - 60Hz > 20 A 21 - 50th
nauwkeurigheid ±4% v. meetw. ±2%
resolutie 0,1%
Harmonischen in stroom (absoluut) 1 - 20th
nauwkeurigheid ±2% v. meetw. ±0,4 A
resolutie 0,1 A 50 - 60 Hz > 20 A 21 - 50 th
nauwkeurigheid ±4% v. meetw. ±0,4 A
resolutie 0,1 A
Totale harmonische vervorming (THD-F) 0,0 - 20%
nauwkeurigheid 2%
resolutie 0,1% 50 - 60 Hz > 80 V en > 20 A 20,1 - 100%
nauwkeurigheid ±6% v. meetw. ±1%
resolutie 0,1% 50 - 60 Hz > 80 V en > 20 A 100,1 - 999,9%
nauwkeurigheid ±10% v. meetw. ±1%
resolutie 0,1%
Stroomtangopening max. 55 mm
bereikkeuze automatisch overbereiksweergave „OL " = Overload
datageheugen 50.000 records
interface USB
software geschikt voor Windows2000, me, XP...
Display grafisch display, 128 x 64 LCD met verlichting
voeding 2x 1,5 V type AA energieverbruik ca. 10 mA
afmetingen 271 x 112 x 46 mm
gewicht 650 g
inclusief batterijen
omgevingsomstandigheden max. 85%
relatieve vochtigheid / -10 °C.. +50 °C
beschermingsklasse / normalisatiemethode CAT III 600 V / en 61010-2-032

Soortnaam: Driefasen-netkwaliteitsanalyser

Meetcategorie: CAT III 600 V

: Fabrieksstandaard (zonder certificaat)

Afm.: (l x b x h) 271 x 112 x 46 mm

Gewicht: 650 g

Meetwijze: 3-fasig

Bijzonderheden: Met logger

Breedte: 112 mm

Hoogte: 46 mm

: 271 mm

Interfaces: USB

Documenten en downloads

Datablad

Datablad 2452449 PCE Instruments PCE-GPA 62 Driefasen-netkwaliteitsanalyser 3-fasig Met logger

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2452449 PCE Instruments PCE-GPA 62 Driefasen-netkwaliteitsanalyser 3-fasig Met logger

Omschrijving

De vermogensmeter dient voor de in- of driefasige meting van het werkzaam- blind- en schijnbaar vermogen, vermogensfactor, fasehoek, energie, spanning en stroom, En de punten en harmonischen tot 50. harmonische. Daarbij zorgt het geïntegreerde grafische display voor een optimale optische weergave van de waarden op de vermogensmeter. - spanningsmeting: 4,0... 600,0 V effectieve waarde - stroommeting: 4,0... 1500,0 A werkelijke effectieve waarde - frequentiemeting (u> 50V): 46... 65 Hz - stroomtangopening: Max. 55 mm - incl. ISO-kalibratiecertificaat kalibratiecertificaat worden speciaal voor de klant afgegeven en zijn uitgesloten van het retourrecht.
