PCE Instruments Power Analyzer Netwerkanalyser 3-fasig, 1-fasig Energiemetingen, Grafisch display
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
3 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 128,09 / Stuk)
€ 128,09
excl. btw
& Gratis verzending*
Slechts 3 Stuk(s) beschikbaar
Highlights & Details

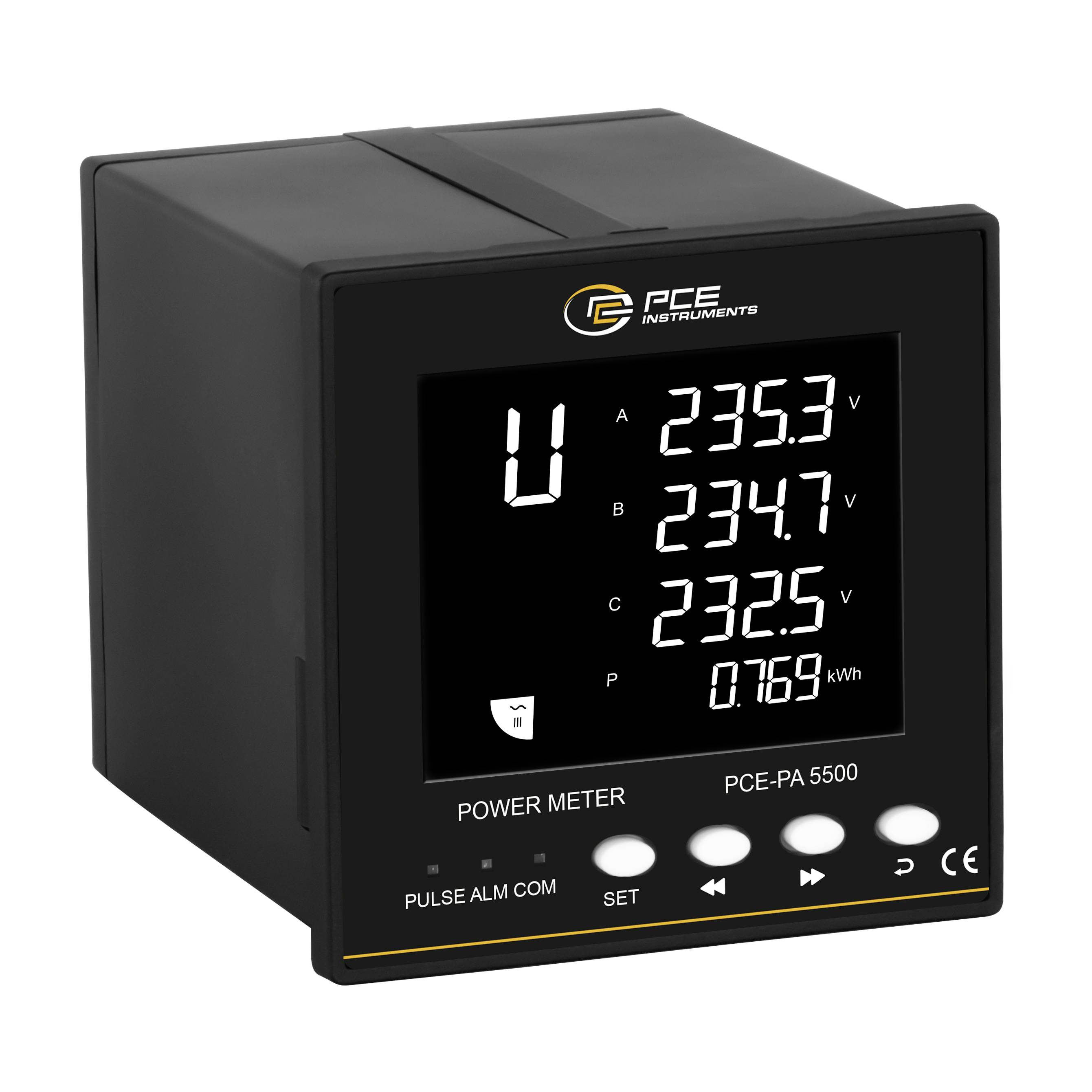

PROFESSIONAL. CALIBRATED. APPARATUUR. PCE-PA 5500
- Wisselspanning: 30... 264 V
- Wisselstroom direct: 0,025 mA... 5 A
- Energiemeter
- RS485 Modbus-interface
- Nauwkeurigheidsklasse: 0,5
- Zwart-wit LCD-display met hoge resolutie
Technische specificaties
- Wisselspanning (AC)
- Meetbereik 30 V... 264 V
- Resolutie: 0,1 V
- Nauwkeurigheid 0,5 %
- Overbelasting 1500 VAC continu, 2500 VAC, 50... 60 Hz gedurende één minuut
- Wisselstroom (AC)
- Meetbereik 0,025 A - 5 A
- Resolutie 0,01 A
- Nauwkeurigheid 0,5 %
- Overbelasting 10-voudig RMS voor 1 s.
- Werkelijk vermogen
- Meetbereik 0,75 W... 1320 W
- Resolutie 0,01 W
- Nauwkeurigheid 0,5 %
- Vermogensfactor
- Meetbereik: -1 - 1
- Resolutie 0,001
- Nauwkeurigheid 0,5 %
- Frequentie
- Meetbereik 45 Hz... 65 Hz
- Resolutie 0,01 Hz
- Nauwkeurigheid 0,5 %
- Meting bovenas (harmonischen)
- Meetbereik 1 (aantal orde)... 50 (aantal orde)
- Stroombereik 20... 100 %
- Spanningsbereik 0,1... 100 %
- Algemene technische gegevens
- Display type LCD met verlichting
- Displaygrootte 3,4 inch
- Interface: RS485
- Norm(en) IEC 62053-22, GB/T18215.322-2008, IEC61010-1
- Faseverschuiving 0... 359.9 °
- Schakelborduitsparing 96 x 96 mm
- Menutaal Engels
- Beschermingsklasse (apparaat) IP20
- Voedingsspanning: 100 - 260 VAC, ca. 5 W.
- Gewicht 474 g
- Diepte 110 mm
- Bedrijfscondities -20... 60 °C, 0... 95 % rH
- Opslagcondities -20 tot 65 °C, 30... 80% RV
- Accu/batterij 1x 3 V CR1225, lithium
- Capaciteit 50 mAh
- Stekker
Randaardestekkers
- Soortnaam
Netwerkanalyser
- Aanduiding
3,4 inch LCD-scherm
- Fasenherkenning
Ja
- Randaardeherkenning
Nee
Fabrieksstandaard (zonder certificaat)
- Voedingsspanning
100... 260 V/AC
- Afm.
(l x b x h) 96 x 96 x 120 mm
- Gewicht
474 g
- Meetwijze
3-fasig
1-fasig
- Bijzonderheden
Energiemetingen
Grafisch display
- Breedte
96 mm
- Hoogte
120 mm
96 mm
- Interfaces
RS485
Documenten en downloads
Datablad
Datablad 3192934 PCE Instruments Power Analyzer Netwerkanalyser 3-fasig, 1-fasig Energiemetingen, Grafisch display
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3192934 PCE Instruments Power Analyzer Netwerkanalyser 3-fasig, 1-fasig Energiemetingen, Grafisch display
Omschrijving
De vermogensmeter is een compact instrument voor het meten en weergeven van diverse netparameters in driefasige netwerken. Deze vermogensmeter kan de energiewaarden van individuele verbruikers of van elektrische aftakken registreren. Naast de spanningen en stromen wordt het in-, blind- en effectief vermogen en de stroom- en knipperenergie gemeten en op het 68 x 55 mm grote display weergegeven. Verder is in deze vermogensmeter een RS485-interface geïntegreerd, waarmee integratie in bestaande installaties mogelijk wordt gemaakt. De communicatie van de RS485-interface wordt via het Modbus RTU-protocol uitgevoerd. Zo wordt de mogelijkheid geboden om meetwaarden uit de vermogensmeter uit te lezen of apparaatinstellingen te lezen en te wijzigen.

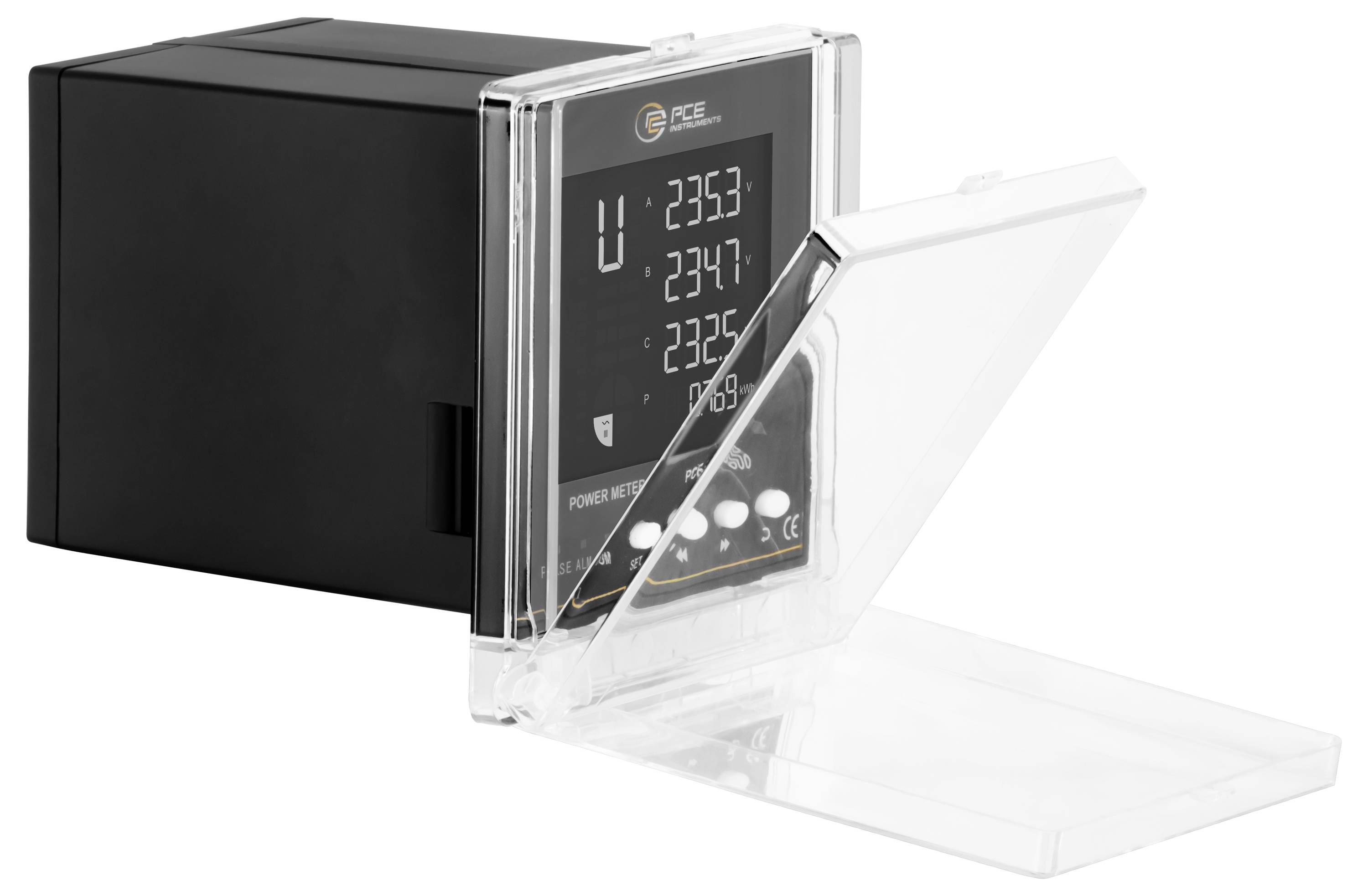

De vermogensmeter is voor de inbouw van schakelpaneel met een uitsparing van 96x96 mm. Er wordt een transparante deur meegeleverd die aan de voorkant kan worden bevestigd en zo het apparaat tegen stof en vocht beschermt. Naast de vele meetfuncties biedt de vermogensmeter alarmfuncties. De stabiele stroomvoorziening heeft voor elke netwerkprovider de hoogste prioriteit. Om schommelingen in de stroomkwaliteit en storingen te voorkomen, moeten netbewaking, besturing en automatisering worden aangepast en geoptimaliseerd.
De teksten voor dit artikel zijn automatisch vertaald.
De vermogensmeter is voor de inbouw van schakelpaneel met een uitsparing van 96x96 mm. Er wordt een transparante deur meegeleverd die aan de voorkant kan worden bevestigd en zo het apparaat tegen stof en vocht beschermt. Naast de vele meetfuncties biedt de vermogensmeter alarmfuncties. De stabiele stroomvoorziening heeft voor elke netwerkprovider de hoogste prioriteit. Om schommelingen in de stroomkwaliteit en storingen te voorkomen, moeten netbewaking, besturing en automatisering worden aangepast en geoptimaliseerd.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- LCD-display met hoge resolutie

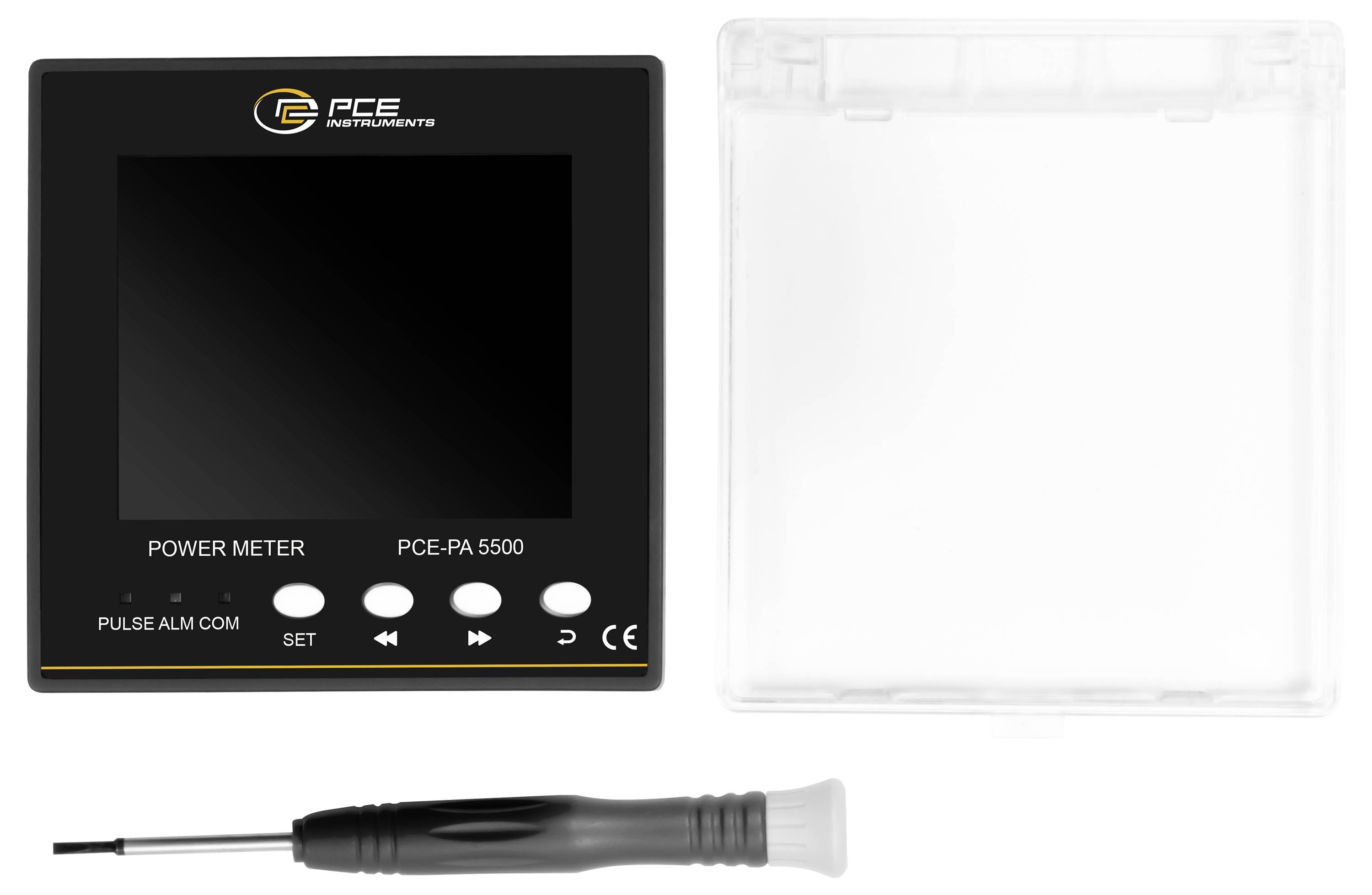

Omvang van de levering
- 1x vermogensmeter PCE-PA 5500
- 1x frontdeur transparant
- 1 x platte schroevendraaier
- 1x gebruiksaanwijzing
