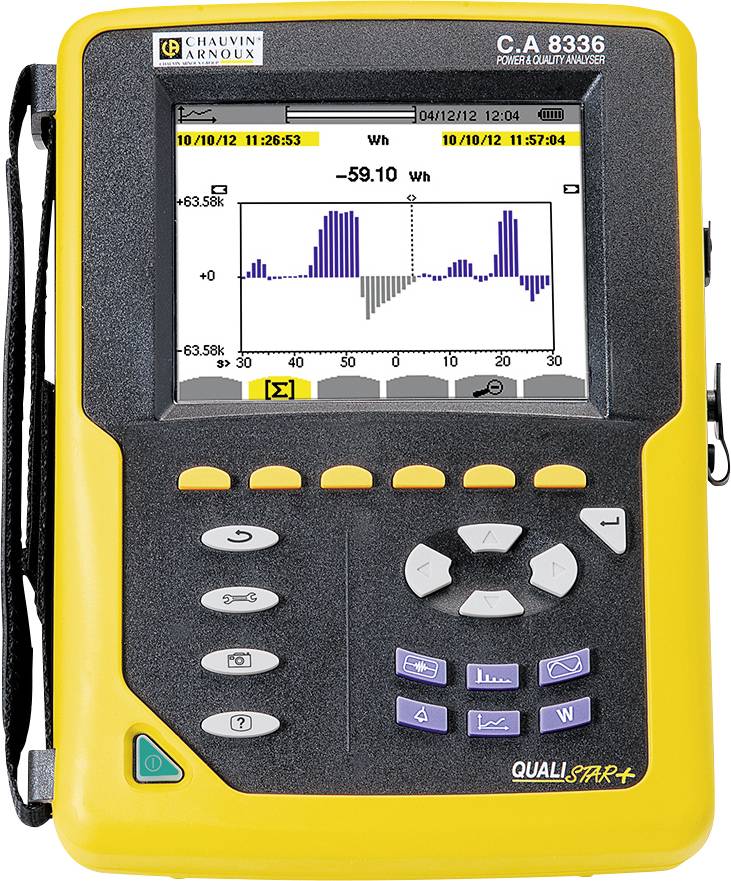

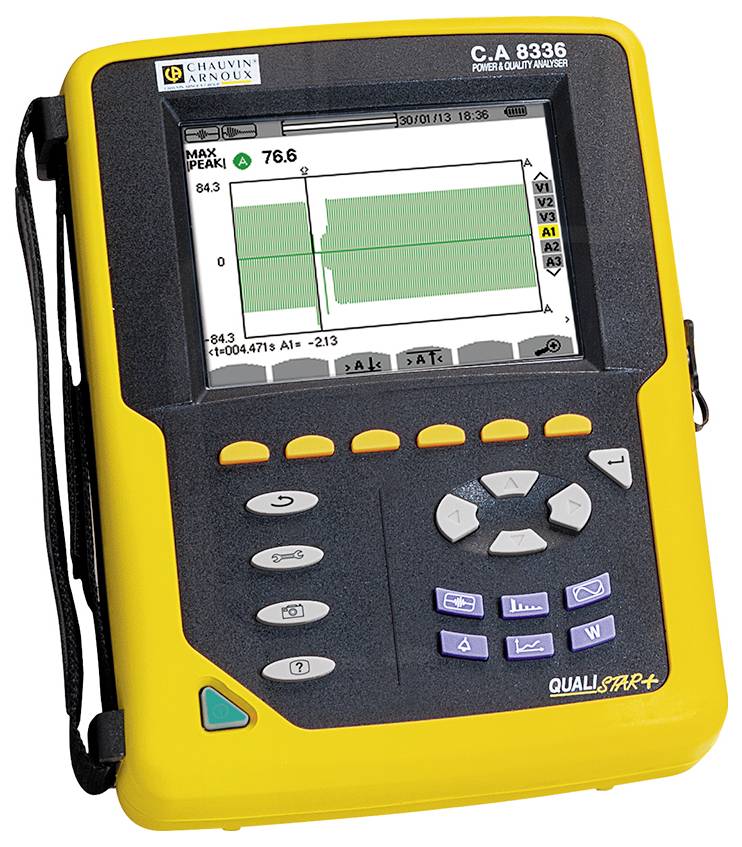

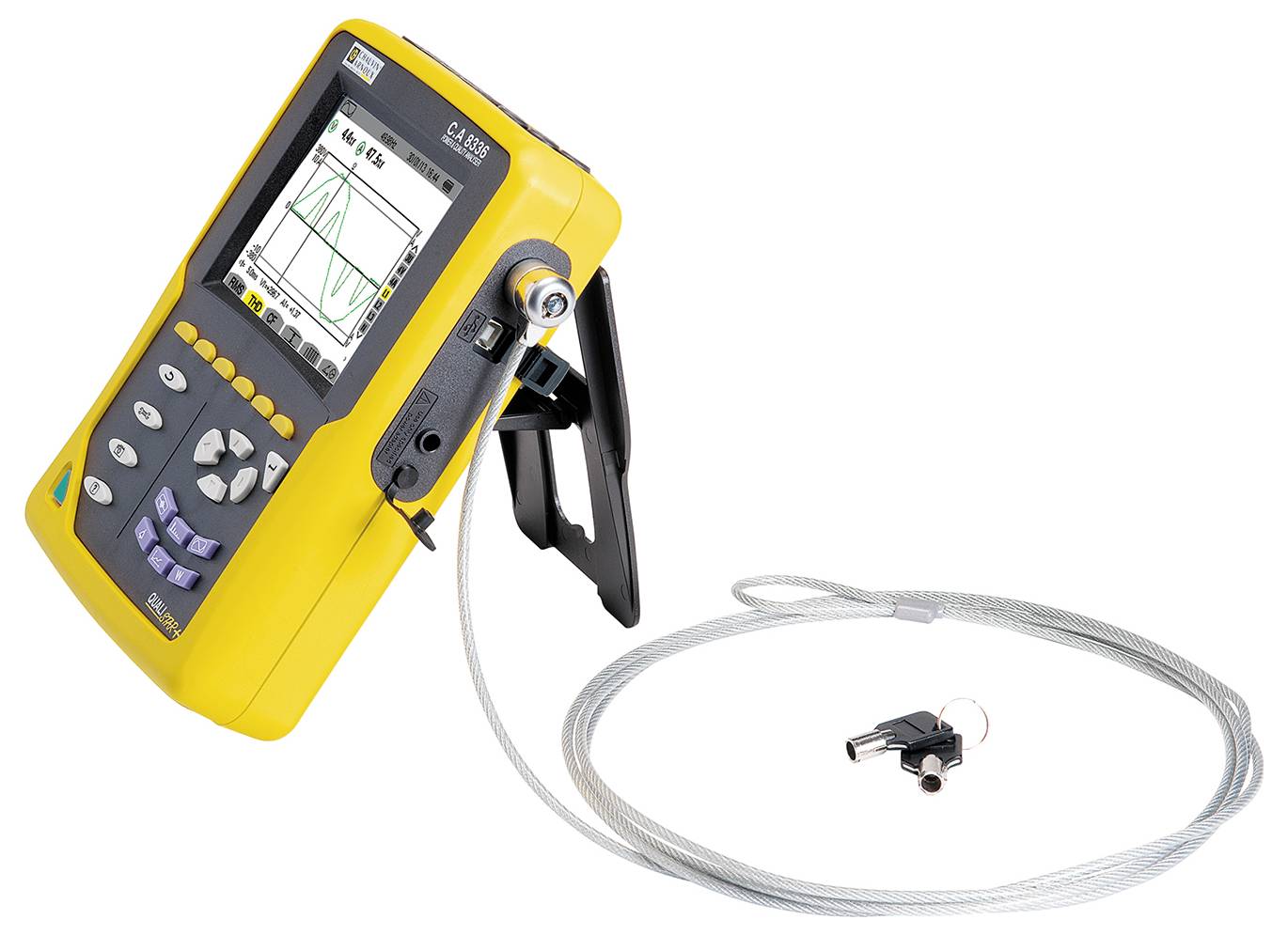

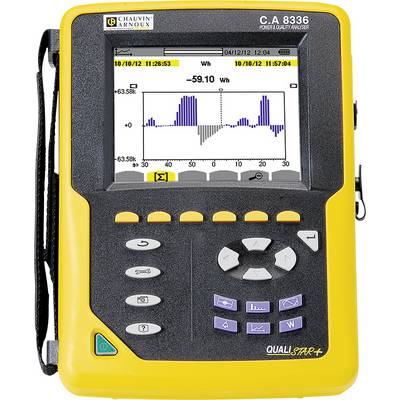

Chauvin Arnoux C.A 8336 Netwerkanalyser 3-fasig Met logger
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 5.057,02 / Stuk)
€ 5.057,02
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
C.A 8336 vermogens- en netanalyser
- 5x spannings- en 4x stroomingang
- Alle metingen voor een complete vermogensbalans en berekening van het vervormingsblindvermogen
- Harmonischenanalyse tot de 50e orde
- Registratie van transiënten met golfvorm
- Instelbare alarmen
- Inrush-modus (inschakelstroom) tot 10 minuten
Technische specificaties
- Soortnaam
Netwerkanalyser
- Meetcategorie
CAT III 1000 V
CAT IV 600 V
Fabrieksstandaard (zonder certificaat)
- Voedingsspanning
Accu 9,6V NiMH of netvoeding
- Afm.
(b x h) 30 cm x 40 cm
- Gewicht
4.925 kg
- Meetwijze
3-fasig
- Bijzonderheden
Met logger
- Breedte
30 cm
- Hoogte
40 cm
- Interfaces
RS232
USB
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 1310155 Chauvin Arnoux C.A 8336 Netwerkanalyser 3-fasig Met logger
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1310155 Chauvin Arnoux C.A 8336 Netwerkanalyser 3-fasig Met logger
Informatie
Informatie 1310155 Chauvin Arnoux C.A 8336 Netwerkanalyser 3-fasig Met logger
Omschrijving
De Qualistar-analysatoren meten alle spannings-, stroom- en vermogensparameters van een netwerk en leveren een directe weergave van de belangrijkste netkwaliteitparameters.

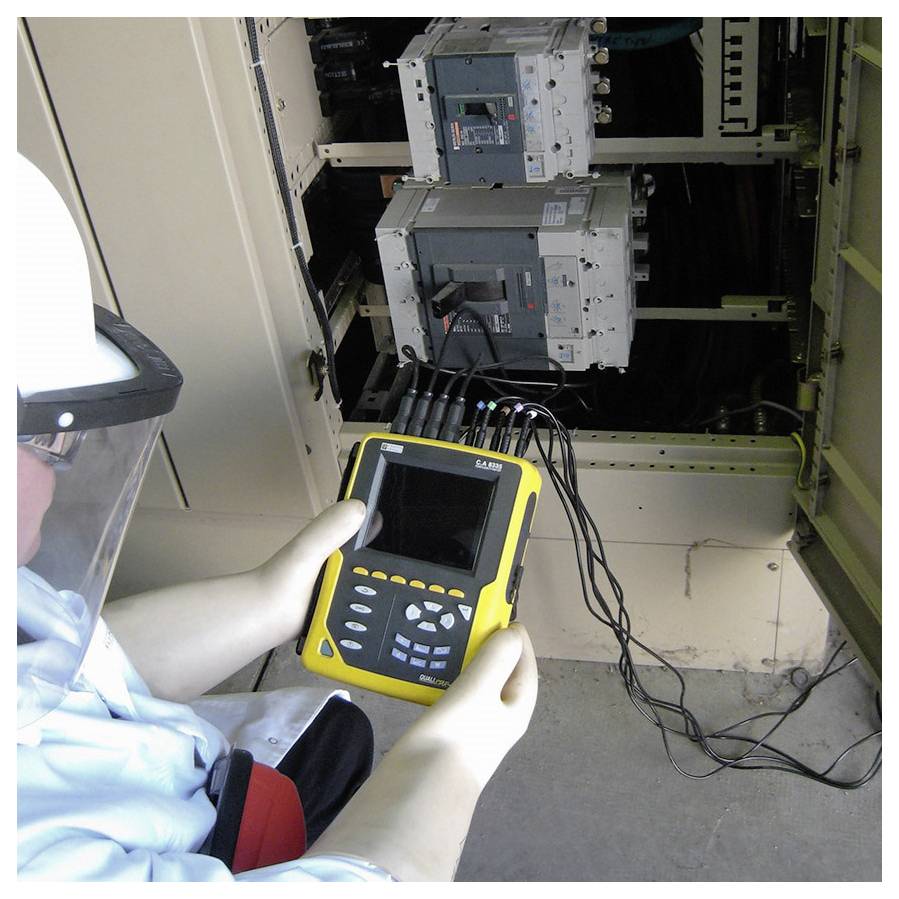

Ze zijn uitermate geschikt voor onderhouds- en controletaken in industriële of commerciële installaties. Deze apparaten zijn praktisch en nauwkeurig en bieden bovendien vele berekenings- en verwerkingsfuncties.
De Qualistar-serie biedt uitstekende en veelzijdige functionaliteit:
- Real-timeweergave van de golfvormen (4 spanningen, 4 stromen)
- Effectieve-waardemetingen van spanningen en stromen tot 1/2-periode
- Intuïtieve bediening
- Automatische herkenning van de aangesloten stroomomvormer
- Meet alle types installaties: draaistroom, Aron, enz.
- Weergave van fasegrafiek
- Vermogensmeting W, VA, var, VAD
- Energiemeting Wh, varh, VAh, VADh, BTU, TEP, toe, Joule
- Berekening van de K- en FHL-factor
- Berekening van de vervorming (spanning en stroom)
- Berekening van verschuivingsfactor cos φ (DPF) en de vermogensfactor (PF)
- Inrush (opstartstroomsterktes) tot 10 minuten
- Registratie van honderden transiënten (met meerdere decimaalplaatsen μs)
- Berekening van flickers Pst en Plt
- Berekening van de asymmetrie (spanning en stroom)
- Netwerkbewaking met instelbare alarmdrempels
- IEC 61000-4-30 klasse B
- Opslag van beeldscherminhoud (foto's en data)
- Gegevensopslag en overdracht naar een PC
- Software voor gegevensoverdracht en real-time communicatie met een PC
Voor de analyse zijn twee verschillende programma's beschikbaar:
Software Power Analyser Transfer (meegeleverd) en Software DataView (optioneel)
Software Power Analyser Transfer maakt apparaatconfiguratie, weergave in real-time, analyse van opgeslagen meetgegevens en de alarmmeldingen, overdracht van schermafdrukken en transiënten, gegevensexport naar Excel en export van grafische gegevens onder Windows mogelijk.
Met Software DataView kunt u bovendien rapporten en meetprotocollen beheren en krijgt u onder andere ook een weergave in tabelvorm van de gemeten parameters in overeenstemming met norm EN50160.
Bovendien kunt u databases beheren.
Ze zijn uitermate geschikt voor onderhouds- en controletaken in industriële of commerciële installaties. Deze apparaten zijn praktisch en nauwkeurig en bieden bovendien vele berekenings- en verwerkingsfuncties.
De Qualistar-serie biedt uitstekende en veelzijdige functionaliteit:
- Real-timeweergave van de golfvormen (4 spanningen, 4 stromen)
- Effectieve-waardemetingen van spanningen en stromen tot 1/2-periode
- Intuïtieve bediening
- Automatische herkenning van de aangesloten stroomomvormer
- Meet alle types installaties: draaistroom, Aron, enz.
- Weergave van fasegrafiek
- Vermogensmeting W, VA, var, VAD
- Energiemeting Wh, varh, VAh, VADh, BTU, TEP, toe, Joule
- Berekening van de K- en FHL-factor
- Berekening van de vervorming (spanning en stroom)
- Berekening van verschuivingsfactor cos φ (DPF) en de vermogensfactor (PF)
- Inrush (opstartstroomsterktes) tot 10 minuten
- Registratie van honderden transiënten (met meerdere decimaalplaatsen μs)
- Berekening van flickers Pst en Plt
- Berekening van de asymmetrie (spanning en stroom)
- Netwerkbewaking met instelbare alarmdrempels
- IEC 61000-4-30 klasse B
- Opslag van beeldscherminhoud (foto's en data)
- Gegevensopslag en overdracht naar een PC
- Software voor gegevensoverdracht en real-time communicatie met een PC
Voor de analyse zijn twee verschillende programma's beschikbaar:
Software Power Analyser Transfer (meegeleverd) en Software DataView (optioneel)
Software Power Analyser Transfer maakt apparaatconfiguratie, weergave in real-time, analyse van opgeslagen meetgegevens en de alarmmeldingen, overdracht van schermafdrukken en transiënten, gegevensexport naar Excel en export van grafische gegevens onder Windows mogelijk.
Met Software DataView kunt u bovendien rapporten en meetprotocollen beheren en krijgt u onder andere ook een weergave in tabelvorm van de gemeten parameters in overeenstemming met norm EN50160.
Bovendien kunt u databases beheren.
Omvang van de levering
- 1x transporttas voor apparaat en accessoires
- 5x spanningsmeetkabel 3 m lang met Ø 4 mm en banaanstekkers
- 5x krokodillenklem
- 1x set van 12 gekleurde ringen voor meetkabels en bussen
- 1x displaybeschermende folie (al aangebracht)
- 1x USB-kabel
- 1x stroomkabel
- 1x netwerkapparaat
- 1x veiligheidsgegevensblad
- 1x CD-ROM met gebruiksaanwijzing in meerdere talen
- 1x CD-ROM met de analysesoftware (Power Analyser Transfer)
Opmerkingen
De DataView-software is onmisbaar voor de configuratie en start van metingen, de weergave van meetwaarden in realtime, de export van data en het aanmaken van standaard- of individuele testprotocollen.
