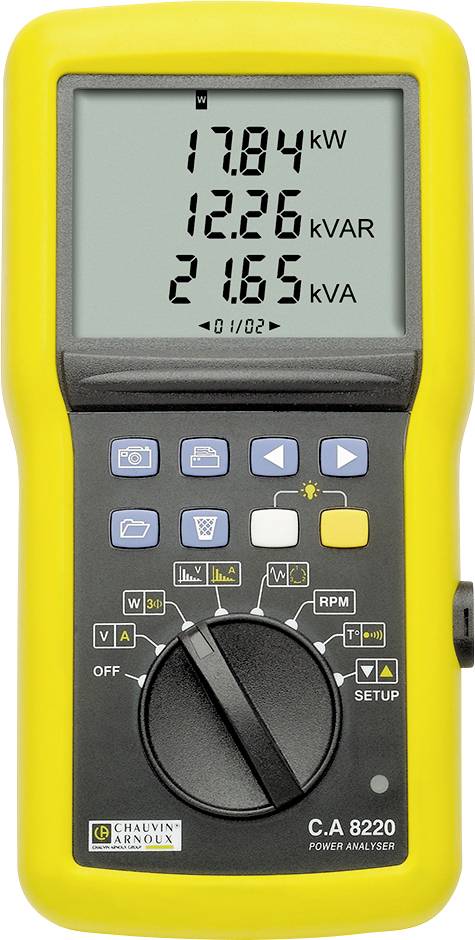

Een geel draagbaar prestatie-analysatorapparaat toont drie waarden op het display: 17,84 kW, 12,26 kVAR en 21,65 kVA.

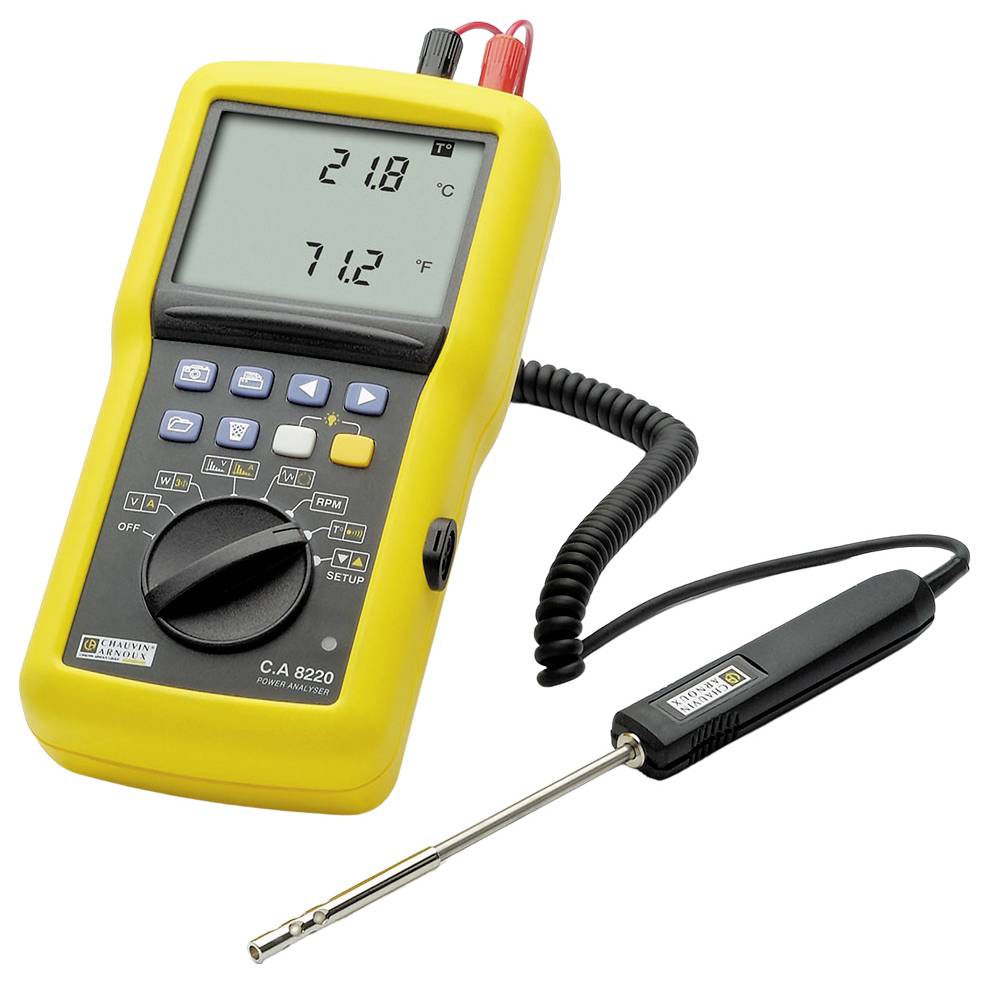

Een geel digitaal thermometer met een groot display toont temperaturen van 21,8°C en 71,2°F. Een externe sensor is aangesloten.

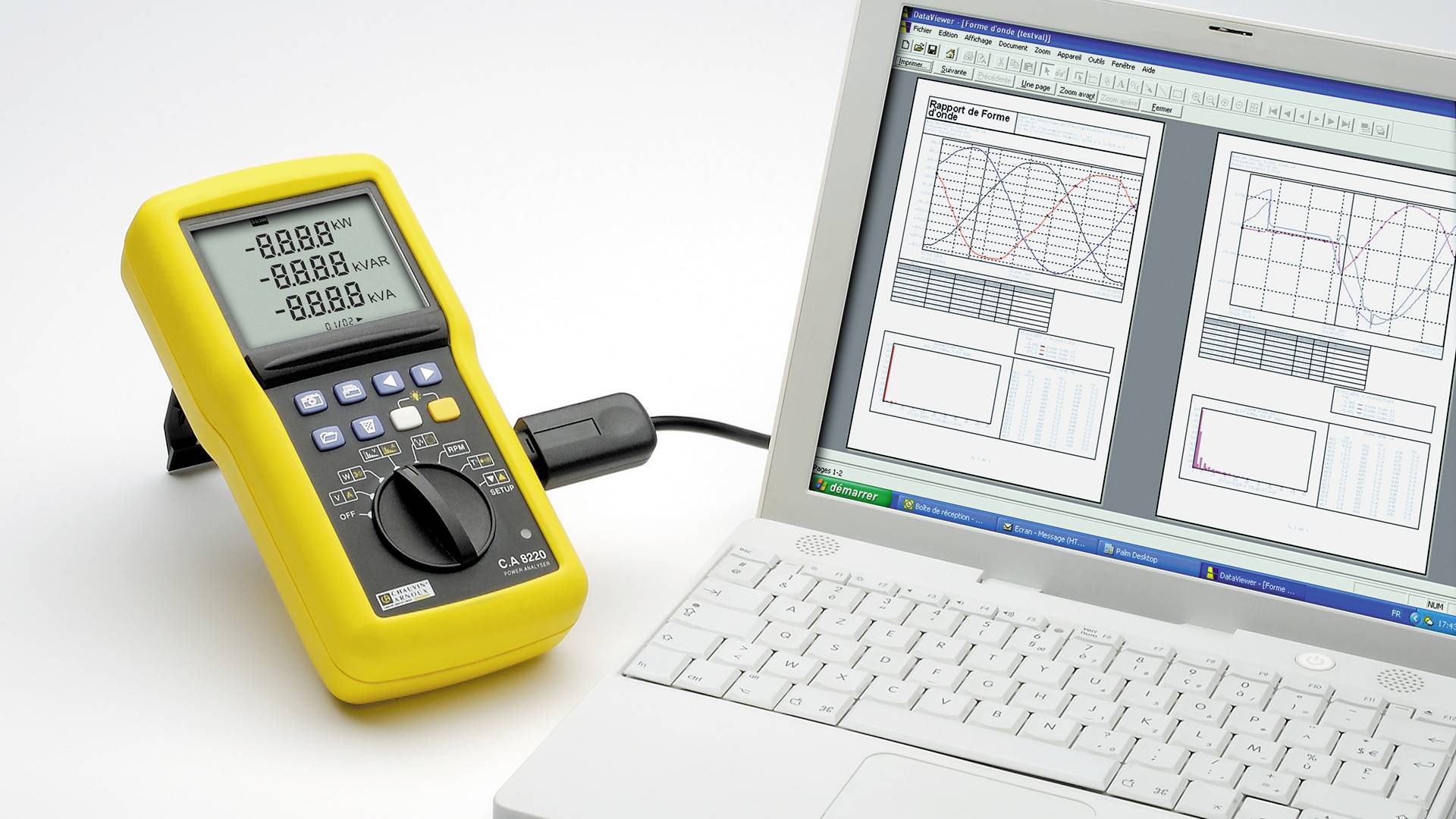

Een gele multimeter naast een laptop met een geopend document met diagrammen en grafieken voor gegevensmeting en -analyse.

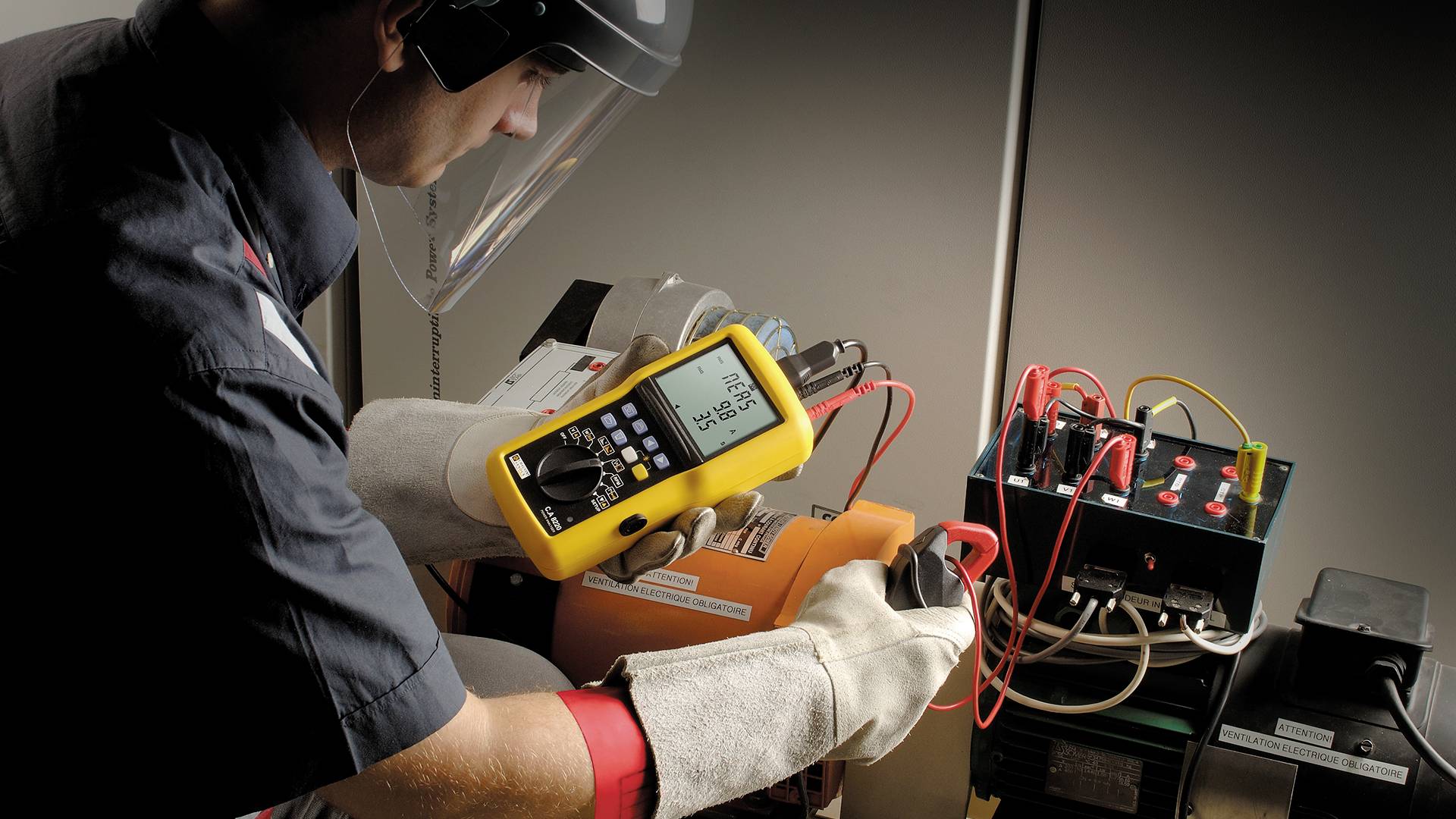

Een technicus met beschermende uitrusting controleert met een multimeter de spanning van een elektronisch apparaat; veiligheid staat centraal.

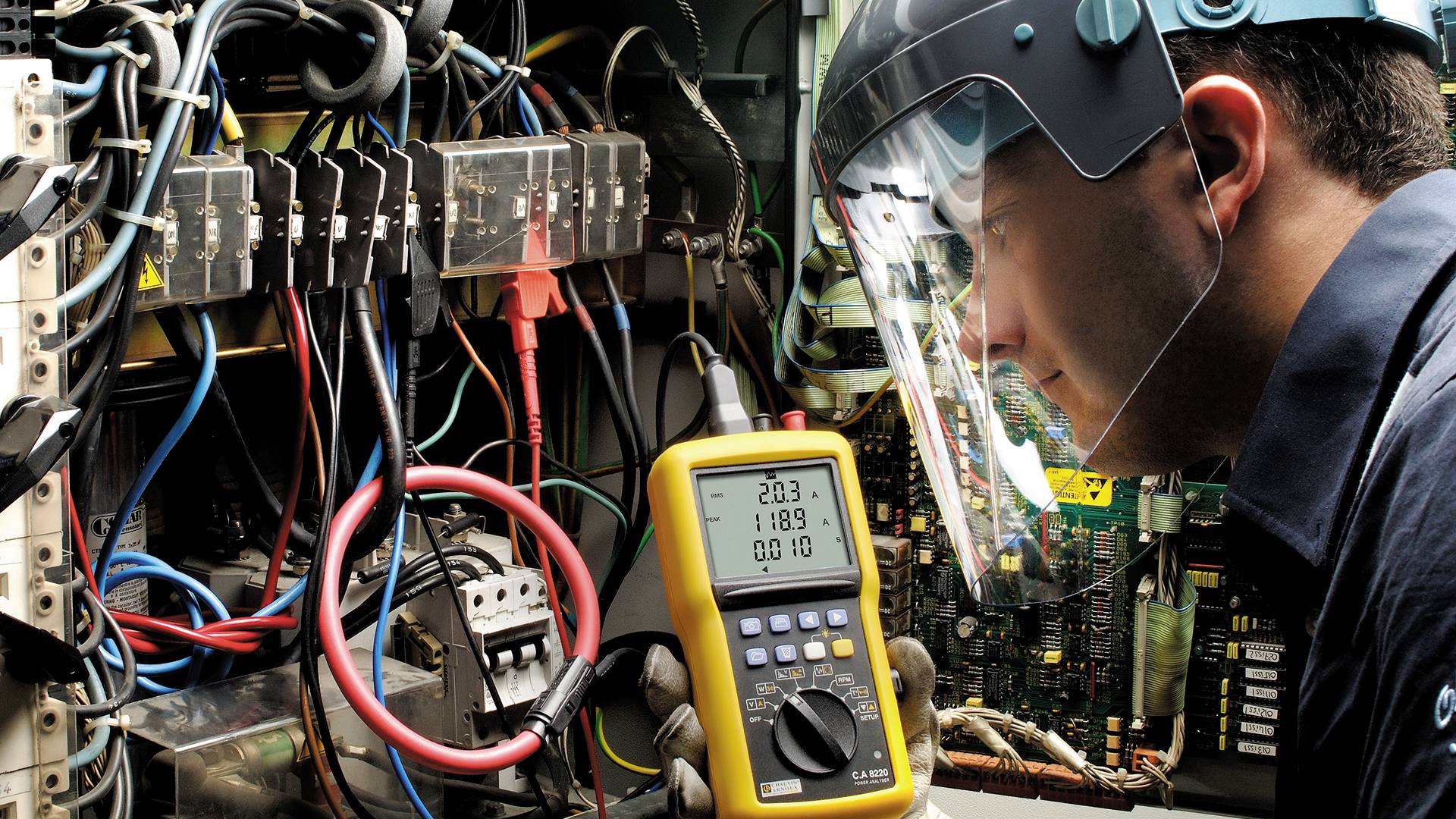

Een technicus meet de elektrische stroom in een verdeelkast met een digitaal multimeter. Hij draagt een beschermingsmasker.

1/5

Datasheet (PDF)

Leverbaar wo. 9 sep.

2 Stuk(s)

Bekijk alternatieven

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 966,12 / Stuk)

€ 966,12

excl. btw

Gratis verzending*

Slechts 2 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Vermogensanalysator voor eenfasige en symmetrische draaistroomnetten

Meting van heel zwakke en heel sterke stromen
Analyse van de energiekwaliteit
Analyse van de faseverschuiving
Energiebalans
Datalogger-functie
Weergave van de signaalvorm van de aanloopstroom van een motor

Technische specificaties

Spanningsbereik: van 6 Vrms tot 600 Vrms AC+DC ± (0,5% +2 D)
AC-stroombereik: van 100 mA tot 6500 A ± (0,5% +1 D)
DC-stroombereik: van 100 mA tot 1700 A ± (1% +1 D)
Min-, max-, middel- en piekwaarden (+ en -),
Piekfactor CF
Basisfrequentie: van 40 Hz tot 70 Hz
Beeldscherm: 173-segments LCD met achtergrondverlichting
Vermogens: W, VA, var, PF, cos φ
Energie varh en VAh, Wh
Harmonischen: tot de 50e orde
Motortoerental: van 6 omw/min. tot 120k omw ± (0,5 %)
Temperatuur (PT100-sensor): van -200 °C tot +850 °C ± (1% +10 D)
Wikkelweerstand: van 0,0 Ω tot 2000 Ω ± (0,5% +2 Ω)
Beschermingsklasse: IP54.

Soortnaam: Netwerkanalyser

Meetcategorie: CAT IV 600 V

Aanduiding: Digitale indicatie z/w

: Fabrieksstandaard (zonder certificaat)

Afm.: (l x b x h) 6 x 21.1 x 10.8 cm

Gewicht: 840 g

Meetwijze: 1-fasig

Bijzonderheden: Met logger

Breedte: 21.1 cm

Hoogte: 10.8 cm

: 6 cm

Interfaces: RS232
USB

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1666200 Chauvin Arnoux C.A 8220 Netwerkanalyser 1-fasig Met logger

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1666200 Chauvin Arnoux C.A 8220 Netwerkanalyser 1-fasig Met logger

Omschrijving

De C.A 8220 is volledig op de elektrotechniek en de bewaking van elektrische machines gericht: een ideaal hulpmiddel voor bewakings- en onderhoudsteams in de verwerkende industrie. Dankzij zijn LCD-scherm, zijn compacte en stootvaste behuizing, en zijn ergonomische bedieningsinterface kan het apparaat eenvoudig en intuïtief worden bediend. De C.A 8220 levert een direct beeld van de belangrijkste gegevens van een eenfasig of een symmetrisch draaistroomnet.
Het apparaat meet alle voor de controle van elektrische machines belangrijke parameters. Dankzij de nauwkeurigheid en de grote keuze aan stroomomvormers loopt het stroomsterktemeetbereik van enkele milliampères tot enkele duizenden ampères.

Andere functies zijn:
Toerentalmeting: in het kader van preventief onderhoud is een regelmatige controle van het toerental van elektrische aandrijvingen onontbeerlijk. Als universeel meetapparaat vervult de C.A 8220 ook deze taak eenvoudig en efficiënt.
Temperatuurmeting: tegenwoordig zijn de meeste elektrische aandrijvingen uitgerust met geïntegreerde temperatuursensoren, waarvan het uitgangssignaal op de klemmenkast beschikbaar is. Door het eenvoudig afnemen van dit signaal geeft de C.A 8220 direct de motortemperatuur aan.
Elke C.A 8220 wordt geleverd met de software PAT (Power Analyser Transfer), waarmee de meetresultaten op de PC kunnen worden weergegeven en geanalyseerd. Deze software is gratis te downloaden.
