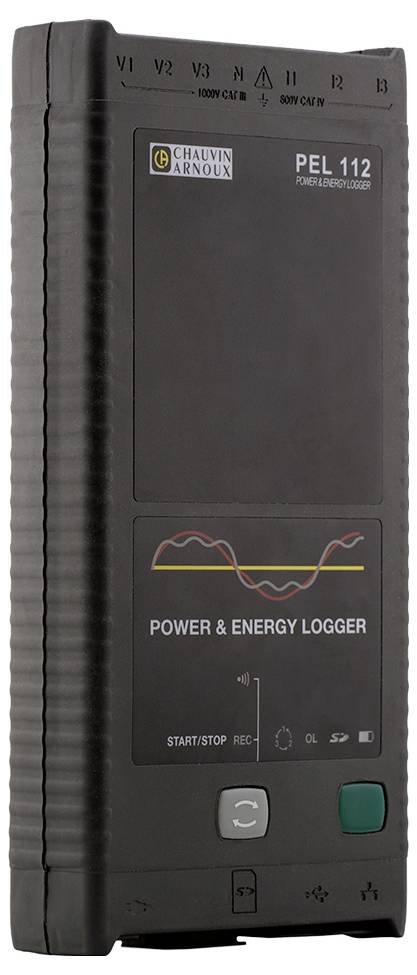

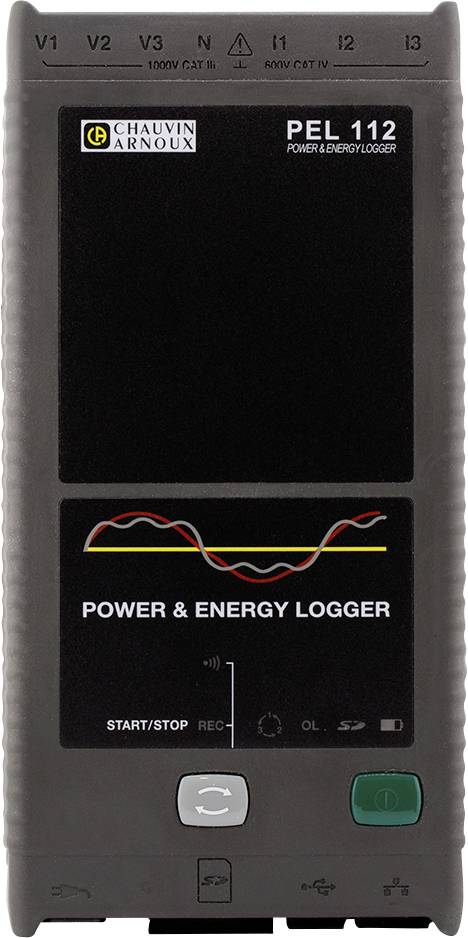

Chauvin Arnoux PEL 112 Netwerkanalyser 3-fasig Met logger, Energiemetingen, Belastinganalyse, Online metingen
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 1.797,52 / Stuk)
€ 1.797,52
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
PEL 112 vermogens- en energierecorder zonder stroomomvormer
- Recorder voor het vastleggen en analyseren van het energieverbruik om de energie-efficiëntie te optimaliseren
- Prestaties van alle soorten elektrische installaties tot enkele maanden met drie fasen registreren
- Alle elektrische parameters (stromen, spanningen, enz.) en harmonischen zonder onderbreking van de stroomvoorziening registreren
- Gratis software PEL Transfer voor de configuratie van het apparaat en voor de verwerking van energiegegevens met uitsplitsing van de energie(verliezen)
- Veelzijdige communicatiemogelijkheden: Ethernet, USB, WiFi, IRD-server

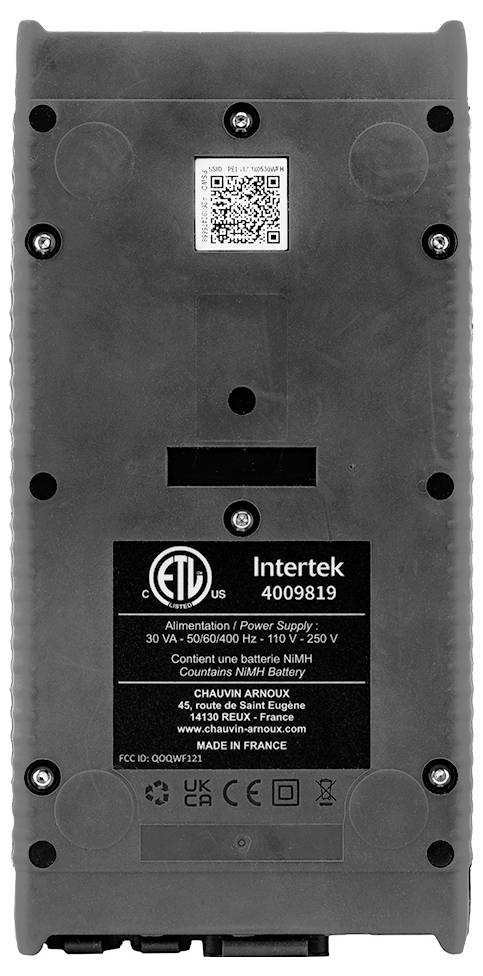

- Compacte, smalle behuizing met magnetische achterkant voor praktische montage in de schakelkast
- Gratis Android APP met motor analyse functies: Toerental, rendement en koppel van een motor zonder mechanische sensoren
Technische specificaties
- Algemeen
- Display: Zonder display
- Soort installaties: Eenfasig, tweefasig, draaistroom met of zonder nulleider en nog meer speciale installatietypen
- Aantal kanalen: 3 ingangen voor spanning, 3 ingangen voor stroom (berekende nulgeleiderstroom)
- Metingen
- Netfrequentie: DC, 50 Hz, 60 Hz en 400 Hz
- Spanning (meetbereiken): 10,00 - 1 000 VAC / 100.00 - 1 000 VDC
- Stroom (afhankelijk van de stroomomvormer) van 5 mAac tot 10 kAac / 50 mAd tot 5 kAd
- Berekende waarden
- Omvormerverhoudingen: Tot 650 000 V / tot 25 000 A.
- Vermogen: 10 W tot 10 GW / 10 VaR tot 10 MVAr / 10 VA tot 10 GVA
- Energie: Tot 4 EWh / 4 EVAh / 4 Evarh (E = 10^18)
- Fase: cos φ, tan φ, PF
- Harmonischen: THD
- Extra functies
- Fasevolgorde: Ja
- Min/max: Ja
- Alarm: Ja
- Bevestiging aan de achterkant van de magnetische behuizing
- Dataregistratie
- Detectieinterval / aggregatie: 5 metingen/s / van 1 mn tot 60 mn
- Geheugen: SD-kaart, 8 GB (SD-HC-kaart tot 32 GB)
- Werktemperatuur: -20 °C tot +50 °C
- Soortnaam
Netwerkanalyser
- Meetcategorie
CAT III 1000 V
CAT IV 600 V
Fabrieksstandaard (zonder certificaat)
- Afm.
(l x b x h) 12.5 x 3.7 x 25.6 cm
- Gewicht
900 g
- Meetwijze
3-fasig
- Bijzonderheden
Met logger
Energiemetingen
Belastinganalyse
Online metingen
- Breedte
3.7 cm
- Hoogte
25.6 cm
12.5 cm
- Interfaces
USB
WiFi
WiFi
Ethernet
Documenten en downloads
Datablad
Datablad 3307917 Chauvin Arnoux PEL 112 Netwerkanalyser 3-fasig Met logger, Energiemetingen, Belastinganalyse, Online metingen
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3307917 Chauvin Arnoux PEL 112 Netwerkanalyser 3-fasig Met logger, Energiemetingen, Belastinganalyse, Online metingen
Garantievoorwaarden
Garantievoorwaarden 3307917 Chauvin Arnoux PEL 112 Netwerkanalyser 3-fasig Met logger, Energiemetingen, Belastinganalyse, Online metingen
Omschrijving
PEL 112 meet en slaat alle vermogens en energieën op. Hij kan overal worden gebruikt waar energie beschikbaar is:
• Elektriciteitsproducenten: Hernieuwbare energie, thermische centrales...
• Industrie: Metaalindustrie, glasproductie, voedingsindustrie.
• Woon- en dienstengebouw ...
• Infrastructuur en verkeer
• datacenters ...
Toepassingsgebieden
• energieaudits •
elektrische diagnose
• industrieel onderhoud
eenvoudige en beproefde ergonomie
• compact en met magnetische behuizing
• 3 spannings- en 3 voedingsingangen
• geschikt voor gebruik in koelhuizen (-20 °C)
• zelfvoeding via de fase (met accessoires)
RMS- en DC-metingen
• AC- en/of DC-spanningen tot 1 000 V
• stromen tot 10 kA AC, 5 kA DC (afhankelijk van de stroomomvormer)
• Wirk-, blind- en schijnbaar vermogen
• Wirk-, blind- en schijnenergie
• basis- en symmetrische werking en prestaties van asymmetrieën • motormetingen en -kengegevens (via APP)
functies
• verdeling van energieverliezen
• parameters van fase: cos φ, tan, vermogensfactor PF
• piekfactor
• berekening van THD voor stromen en spanningen
• DC-, 50 Hz-, 60 Hz- en 400 Hz-metingen ( scheepvaart...)
Software PEL Transfer
de software PEL Transfer biedt de volgende mogelijkheden:
• Configuratie van uw
PEL • controle van de aansluitingen voor het begin van de opname
• downloaden van de in PEL opgeslagen metingen • weergave van de verschillende meet- en analyseresultaten
extra pluspunt: PEL Transfer rekent de waarde van uw stroomverbruik om in euro (8 tariefzones).
Communicatie in netwerken
de PEL 110 beschikt over meerdere transmissiemogelijkheden:
• USB, de eenvoudigste oplossing voor gebruik ter plaatse.
• Ethernet RJ45 of WiFi (server): Verbind uw PEL 11x met de server voor communicatie vanaf elk willekeurig station in het netwerk met de PEL Transfersoftware.
• Wi-Fi (Access Point):
• Maak een directe verbinding tussen de PEL11x en uw computer HER.
• Access Point (AP)-modus ondersteunt maximaal 5 clients.
De teksten voor dit artikel zijn automatisch vertaald.
• Elektriciteitsproducenten: Hernieuwbare energie, thermische centrales...
• Industrie: Metaalindustrie, glasproductie, voedingsindustrie.
• Woon- en dienstengebouw ...
• Infrastructuur en verkeer
• datacenters ...
Toepassingsgebieden
• energieaudits •
elektrische diagnose
• industrieel onderhoud
eenvoudige en beproefde ergonomie
• compact en met magnetische behuizing
• 3 spannings- en 3 voedingsingangen
• geschikt voor gebruik in koelhuizen (-20 °C)
• zelfvoeding via de fase (met accessoires)
RMS- en DC-metingen
• AC- en/of DC-spanningen tot 1 000 V
• stromen tot 10 kA AC, 5 kA DC (afhankelijk van de stroomomvormer)
• Wirk-, blind- en schijnbaar vermogen
• Wirk-, blind- en schijnenergie
• basis- en symmetrische werking en prestaties van asymmetrieën • motormetingen en -kengegevens (via APP)
functies
• verdeling van energieverliezen
• parameters van fase: cos φ, tan, vermogensfactor PF
• piekfactor
• berekening van THD voor stromen en spanningen
• DC-, 50 Hz-, 60 Hz- en 400 Hz-metingen ( scheepvaart...)
Software PEL Transfer
de software PEL Transfer biedt de volgende mogelijkheden:
• Configuratie van uw
PEL • controle van de aansluitingen voor het begin van de opname
• downloaden van de in PEL opgeslagen metingen • weergave van de verschillende meet- en analyseresultaten
extra pluspunt: PEL Transfer rekent de waarde van uw stroomverbruik om in euro (8 tariefzones).
Communicatie in netwerken
de PEL 110 beschikt over meerdere transmissiemogelijkheden:
• USB, de eenvoudigste oplossing voor gebruik ter plaatse.
• Ethernet RJ45 of WiFi (server): Verbind uw PEL 11x met de server voor communicatie vanaf elk willekeurig station in het netwerk met de PEL Transfersoftware.
• Wi-Fi (Access Point):
• Maak een directe verbinding tussen de PEL11x en uw computer HER.
• Access Point (AP)-modus ondersteunt maximaal 5 clients.
De teksten voor dit artikel zijn automatisch vertaald.

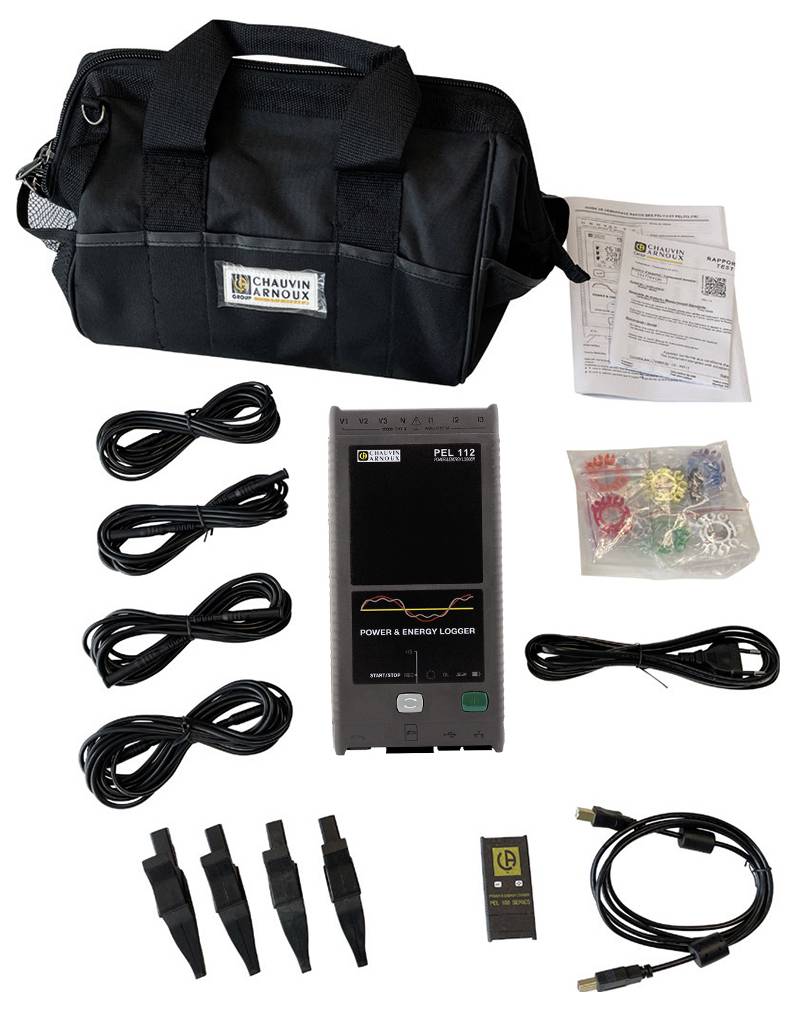

Omvang van de levering
- 1x transporttas
- 4x spanningsmeetsnoer
- 4x krokodillenklem
- Set coderingsonderdelen
- 1x SD-kaart
- 1 adapter SD/USB
- 1x USB-kabel
- 1x stroomkabel
- 1 PC-software (PEL Transfer) en gebruiksaanwijzing voor het downloaden vanaf de website
- 1x snelstarthandleiding
