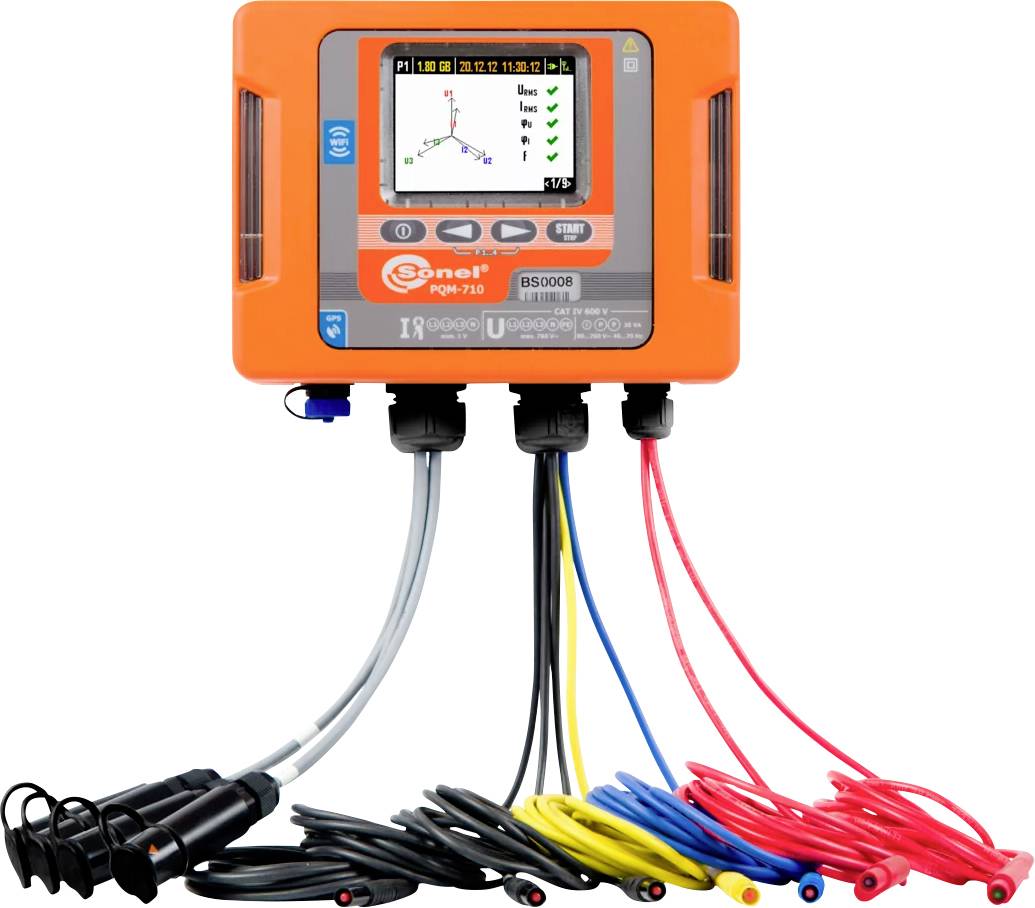

Sonel PQM-710 Netwerkanalyser 1-fasig, 3-fasig Met logger
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s) (Zolang de voorraad strekt)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 4.351,24 / Stuk)
€ 4.351,24
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
Netkwaliteit-analysator Sonel PQM-702
- Analyse van netkwaliteit: IEC61000-4-30 klasse A
- Meting van alle belangrijke voedingsparameters: V, A, P, Q, D, S, f, E, cos φ, PF, tg φ, THD, TID, K- factor, PST, PLT
- Rondstuursignalen tot 3 kHz
Technische specificaties
- Bereik AC-spanning RMS: 0 - 760 V
- Resolutie AC-spanning RMS: 0,01% Un, nauwkeurigheid AC-spanning RMS: ± 0,1% Un; bereik Crest-factor van de spanning CFU: 1,00 - 10,00 (≤1,65 bij 690 V), resolutie Crest-factor van de spanning CFU: 0,01, nauwkeurigheid Crest-factor van de spanning CFU: ± 5% op Crest-factor van de stroom CFI: 1,00 - 10,00 (≤3,6 Inom), resolutie Crest-factor van de stroom CFI: 0,01, nauwkeurigheid Crest-factor van de stroom CFI: ± 5% v.M. op AC-RMS: afhankelijk van stroomtang, resolutie AC-stroom I RMS: 0,01% v.B., nauwkeurigheid AC-stroom I RMS: ± 0,1% v.B. (excl. tang-onnauwkeurigheid)
- Bereik frequentie: 40,00 - 70,00 Hz, frequentieresolutie: 0,01 Hz
- Nauwkeurigheid frequentie: ±0,01 Hz bereik effectief (P), schijnbaar (S), blind (Q), vervormingsvermogen (D): afhankelijk van stroomtangen en -transformer, resolutie effectief (P), schijnbaar (S), blind (Q), vervormingsvermogen (D): maximaal 4 decimalen, nauwkeurigheid effectief (P), schijnbaar (S), blind (Q), vervormingsvermogen (D): afhankelijk van stroomtangen en -transformer, resolutie effectief (EP), schijnbaar (ES), blind vermogen (EQ): afhankelijk van stroomtangen en -transformer, resolutie effectief (EP), schijnbaar (ES), blind vermogen (EQ): maximaal 4 decimalen, nauwkeurigheid effectief (EP), schijnbaar (ES), blind vermogen (EQ): afhankelijk van stroomtangen en -transformer, bereik cos φ en vermogensfactor PF: 0,00 - 1,00, resolutie cos φ en vermogensfactor PF: 0,01, nauwkeurigheid cos φ en vermogensfactor PF: ±0,03 op tg φ: 0,00 - 10,00, resolutie tg φ: 0,01, nauwkeurigheid tg φ: afhankelijk van nauwkeurigheid v. effectief en blind vermogen, bereik spanningsharmonischen Uh: 0,00 - 760 V: resolutie spanningsharmonischen Uh: 0,01% Un, nauwkeurigheid spanningsharmonischen Uh: ± 5% Uh voor Uh ≥ 1% Un, ± 0,05% Un voor Uh ˂ 1 % Un; bereik stroomharmonischen Ih: afhankelijk van stroomtangen, resolutie stroomharmonischen Ih: 0,01% v.B, nauwkeurigheid stroomharmonischen: ± 5% Ih voor Ih ≥ 3% in, ± 0,15% in voor Ih ˂ 3% in, bereik vervormingsfactor (THD) voor spanning en stroom: 0,0 - 100,0% i. gerelateerd aan de RMS-waarde, resolutie vervormingsfactor (THD) voor spanning en stroom: 0,1%, nauwkeurigheid vervormingsfactor (THD) voor spanning en stroomsterkte: ± 5%, bereik harmonische van effectief (Ph) en blind vermogen (Qh): afhankelijk van stroomtangen, resolutie harmonische van effectief (Ph) en blind vermogen (Qh): afhankelijk van minimale waarde v. stroom en spanning op hoek tussen spannings- en stroomharmonischen φ UI: -180° tot +180°, hoekresolutie tussen spannings- en stroomharmonischen φ UI: 0,1°, nauwkeurigheid hoek tussen spannings- en stroomharmonischen: ± (h x 1°) op K-factor K: 1,0 - 50,00: resolutie K-factor K: 0,1, nauwkeurigheid K-factor K: ±10%, bereik flicker Pst/lt: 0,20 - 10,00: resolutie flicker Pst/lt: 0,01, nauwkeurigheid flicker Pst/lt: ± 5% op spannings- en stroomongelijkheid: 0,0 - 20,00%: resolutie spannings- en stroomongelijkheid: 0,1%, nauwkeurigheid spanning- en stroomongelijkheid: 0,15% (absolute fout), bereik stroomtangen F1, F2, F3: 0 - 3000 A (10.000 AP-P), bereik stroomtang C-4: 0 - 1000 A (3600 AP-P), bereik stroomtang C-5: 0 - 1000 A (3600 AP-P), bereik stroomtang C-6: 0 - 10 A (36 AP-P) (zonder stroomtransformator), bereik stroomtang C-7: 0 - 100 A (360 AP-P)
- Interfaces/communicatie: OR-1, USB, GPS, GSM
- Soortnaam
Netwerkanalyser
- Meetcategorie
CAT IV 600 V
Fabrieksstandaard (zonder certificaat)
- Voedingsspanning
64/110 V, 110/190V, 115/200V, 127/220V, 254/440V, 290/500 V, 64/110 V, 110/190V, 115/200V, 220/380V, 230/400V, 240/415V, 400/690 V
- Afm.
(l x b x h) 440 x 520 x 200 mm
- Gewicht
8.4 kg
- Meetwijze
1-fasig
3-fasig
- Bijzonderheden
Met logger
- Breedte
520 mm
- Hoogte
200 mm
440 mm
Documenten en downloads
Datablad
Datablad 1427971 Sonel PQM-710 Netwerkanalyser 1-fasig, 3-fasig Met logger
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1427971 Sonel PQM-710 Netwerkanalyser 1-fasig, 3-fasig Met logger
Omschrijving
De netkwaliteit-analysator PQM-702 van Sonel is ontwikkeld voor de analyse van de netkwaliteit op het hoogste niveau. Voldoet aan alle gangbare EU- en IEC-normen en voert alle metingen conform IEC 61000-4-30 klasse A uit. Door stroomtangen kunnen stromen tot 3 kA worden gemeten en samen met alle andere gemeten parameters van de analysator via WiFi, geïntegreerd modem (UMTS of GSM), USB of Micro SD-kaart met de meegeleverde software naar een PC worden gestuurd en professioneel worden geëvalueerd en geanalyseerd. Daaruit kunnen automatisch protocollen conform EN50160 worden gemaakt. De exacte netwerkanalyse wordt bovendien door de ingebouwde GPS-ontvanger voor tijdsynchronisatie van de RTC ondersteund. De installatie is zowel in gebouwen als in het vrije veld mogelijk.
Uitvoering
- Analyse van netkwaliteit: IEC61000-4-30 klasse A
- DIN EN 50160
- DIN EN 61000-4-7
- DIN EN 61000-4-15
- Meting van alle belangrijke voedingsparameters: V, A, P, Q, D, S, f, E, cos φ, PF, tg φ, THD, TID, K- factor, PST, PLT
- Rondstuursignalen tot 3 kHz
- Digitale registratie van de golfvormen
- Meting in netwerken van 64-760 V met 40-70 Hz
- Gegevensoverdracht via GSM (GPRS)
- Geïntegreerde GPS-ontvanger voor RTC-synchronisatie
- Diefstalbeveiliging door SMS-waarschuwing
- Bedrijfstemperatuur: -20 tot +55 °C
Omvang van de levering
- Netkwaliteit-analysator Sonel PQM-702
- 7x meetkabel, (2,2 m vast gemonteerd)
- 4x magnetische spanningsadapter (L1, L2, L3, N)
- 5x spanningsadapter met schroefdraad M4/M6 (L1, L2, L3, N, PE)
- 1x AC-adapter voor kabelverdeling
- Netstekker met banaanbussen
- Krokodillenklemmen: 2 rood, 1 geel, 1 blauw, 1 zwart
- 2x DIN-railhouder
- 2x masthouder
- 2x spanband
- Set oplaadbare Li-ion-accu's
- 1x harde koffer
- 1x OR-1 – USB-adapter voor gegevensoverdracht
- 1x USB-kabel
- Software Sonel Analysis voor gegevensanalyse
- Kalibratiecertificaat
- Gebruiksaanwijzing.
Opmerkingen
*Stroomtangen zijn optionele accessoires en moeten afzonderlijk worden aangeschaft.
