Phoenix Contact 2910123 DC/DC-converter 24 V/DC 48 V/DC 5 A 256 VA Inhoud 1 stuk(s) kopen ? Conrad Electronic

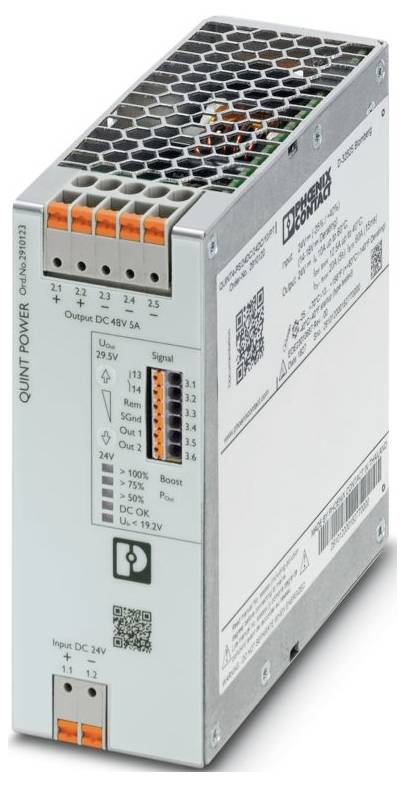

Phoenix Contact 2910123 DC/DC-converter 24 V/DC 48 V/DC 5 A 256 VA Inhoud 1 stuk(s)-0

Afbeelding vergelijkbaar

Extra services en acties

Datasheet (PDF)

Leverbaar vr. 25 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 280,17 / Stuk)

€ 280,17

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: QUINT Power
Type aansluiting: Push-in-aansluiting
Breedte: 122 mm
Hoogte: 130 mm
Diepte: 53 mm
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -25 °C- 70°C (> 60 °C derating: 2,5 %/K)
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: En 61000-4-10
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: Overspanningscategorie
Verontreinigingsgraad: 2
Trilling (werking): 5 Hz ... 100 Hz resonantiefrequentie 2,3 g, 90 min., resonantiefrequentie 2,3 g, 90 min. (Volgens DNV GL klasse C)
Isoleerlengte: 8 mm
Frequentiebereik 50 Hz tot 60 Hz
Identificatie: LR
Beschermingsklasse: Speciale met SELV input en output
Frequentie: 300 Hz
Nominaal ingangsbereik: 24 V DC
Ingangsspanningsbereik: 24 V DC -25 % ... +40 %
Ingang met groot bereik: nee
Spanningsbestendigheid max.: 35 V DC (60 s)
Inschakelstroomstoot: type. 1 A.
Inschakelstroomstootintegraal (I2t): < 0,01 A2s
Inschakelstroomstootbegrenzing: 1 A (na 1 ms)
Netuitvaltijd: type. 16 ms (24 V DC)
Stroomverbruik: 13,8 A (24 V/DC)
Nominaal opgenomen vermogen: 256 VA
Inschakeltijd typisch: 300 ms (uit de SLAAPMODUS)
Inschakeltijd: < 1 sec.
Ingangszekering: 30 A (traag, intern)
Selectie van geschikte zekering voor de ingangsbeveiliging: 16 A ... 20 A (karakteristiek B, C, D, K of vergelijkbaar)
Rendement: type. 94% (24 V DC)
Uitgangskarakteristiek: U/I Advanced;Smart HICCUP;FUSE MODE
Nominale uitgangsspanning: 48 V DC
Instelbereik van de uitgangsspanning (USet): 48 V DC ... 56 V DC (> 48 V VERMOGENSCONSTANT)
Nominale uitgangsstroom (IN): 5 A.
Statische boost (ISTAT.boost): 6,25 A.
Dynamische boost (IDyn.boost): 10 A (5 s)
Selective Fuse Breaking (ISFB): 30 A (15 ms)
MAGNETISCHE VEILIGHEIDSOPLOSSING: A1...A6 / B2 / C1...C2 / Z1...Z6
Beveiligd tegen kortsluiting: ja
Bestand tegen stationair gebruik: ja
Uitgangsvermogen (PN): 240 W.
Uitgangsvermogen (PStat. Boost): 300 W.
Uitgangsvermogen (PDyn. Boost): 480 W (5 s)
Weerstand tegen terugspanning: ≤ 60 V DC
Beveiliging tegen overspanning bij uitgang (OVP): ≤ 60 V DC
Resterende golfheid: < 50 mVSS
Regelafwijking statisch: < 3% (lastverandering statisch 10% ... 90 %)
Regelafwijking dynamisch: < 3% (lastverandering statisch 10% ... 90 %)
Regelafwijking ingangsspanningsverandering: < 3% (lastverandering statisch 10% ... 90 %)
Stijgtijd: < 100 ms (UOUT (10% ... 90 %)
Serieschakelbaarheid: Ja
Vermogensverlies onbelast maximaal: < 4 W.
Nominaal vermogen maximaal: < 16 W.
VERLIESVERMOGEN SLEEP MODE: < 2 W.
Parallelle schakelbaarheid: Ja, voor redundantie en prestatieverhoging
Beveiliging (secundaire zijde): Elektronisch;thermomagnetisch;thermisch
Ingang: 1 kV (testscherpte 3 - symmetrisch);2 kV (testscherpte 3 - asymmetrisch)
Plaats: 3.x
Printaansluiting: Printaansluiting
starr: 0,2 mm² ... 1 mm²
flexibel: 0,2 mm² ... 1,5 mm²
Flexibel met adereindhuls zonder kunststof huls: 0,2 mm² ... 1,5 mm²
Flexibel met adereindhuls met kunststof huls: 0,2 mm² ... 0,75 mm²
Star (AWG): 24 ... 16
Uitgang: 1 kV (testspanning 3 - symmetrisch);2 kV (testspanning 3 - asymmetrisch)
Signaal: 2 kV (testspanning 3 - asymmetrisch)
LED-signalering: LED-signalering
Signalisatiefypes: LED;potentiaalvrij signaalcontact;actieve signaaluitgang OUT1 (digitaal, configureerbaar);actieve signaaluitgang Out2 (digitaal, analoog, configureerbaar);extern contact;signaalaarde SGND
Signaaldrempel: > 100 % (LED brandt geel, uitgangsvermogen > 240 W);> 75 % (LED brandt groen, uitgangsvermogen > 180 W);> 50 % (LED brandt groen, uitgangsvermogen > 120 W);> 0,9 x uset (LED brandt groen);< 0,9 x uset (LED knippert groen);> 0,8 x UInNom (LED uit);< 0,8 x UInNom (LED brandt geel)
Signaalingang extern (configureerbaar): Signaalingang extern (configureerbaar)
Aansluitaanduiding: 3.4 +
Functie: Signaalaarde
Default: Uitgangsspanning
Signaaluitgang Out 1 (configureerbaar): Signaaluitgang Out 1 (configureerbaar)
DIGITAAL: 24 V DC;1 A;30 V AC;0,5 A.
Signaaloptie: Uitgangsstroom;uitgangsvermogen;bedrijfsuren;vroegtijdige waarschuwing hoge temperaturen;OVP spanningsbegrenzing actief;UIN ingangsspanning OK
Signaaluitgang Out 2 (configureerbaar): Signaaluitgang Out 2 (configureerbaar)
Analoog: 4 mA ... 20 mA ±5 % (belasting ≤ 400 Ω)
Signaaluitgang relais 13/14 (configureerbaar): Signaaluitgang relais 13/14 (configureerbaar)
Schakelcontact (potentiaalvrij): Potentiaalvrij
Signalerde SGnd: Signalerde SGnd
Referentiepotentieel: Naar OUT1, OUT2, rem
Aantal fasen: 1,00
Isolatiespanning ingang/uitgang: 4 kV DC (typetest);2 kV DC (eenheidskeuring)
Schakelfrequentie: 190,00 kHz ... 220,00 kHz (niveau van de hulpomvormer);67,00 kHz ... 135,00 kHz (hoofdconverterniveau)
MTBF (IEC 61709, SN 29500): > 1369000 uur (25 °C);> 793000 uur (40 ° C);> 328000 uur (60 °C)
Levensduurverwachting (elektrolytische condensatoren): Levensduurverwachting (elektrolytische condensatoren)
Stroom: 5 A
Temperatuur: 30 °C.
Tijd: 50 ms
Aanvullende tekst: Testniveau 2
De afmetingen van het artikel: De afmetingen van het artikel
De afmetingen van het artikel bij alternatieve montage: De afmetingen van het artikel bij alternatieve montage
Inbouwmaat: Inbouwmaat
Inbouwafstand rechts/links (actief): 15 mm / 15 mm (≤ 70 °C)
Inbouwafstand rechts/links (passief): 0 mm / 0 mm (≤ 70 °C)
Inbouwafstand boven/onder (actief): 50 mm / 50 mm (≤ 70 °C)
Inbouwafstand boven/onder (passief): 50 mm / 50 mm (≤ 70 °C)
Montage-instructie: Uitbreidbaar: PN ≥ 50 %, horizontaal 5 mm, naast actieve componenten 15 mm, verticaal 50 mm
Uitbreidbaar: PN <50%, horizontaal 0 mm, verticaal boven 40 mm, verticaal onder 20 mm
Beschermende lak: nee
Brandbaarheidsklasse conform UL 94 (behuizing/klemmen): V0
Materiaal behuizing: metaal
Uitvoering van de kap: Roestvrij staal X6Cr17
Uitvoering van de zijdelen: Aluminium
Gebruikshoogte: ≤ 5000 m (> 2000 m, let op derating)
Klimaatklasse: 3K22 (volgens en 60721-3-3)
Max. toegest. luchtvochtigheid (bedrijf): ≤ 95% (bij 25 °C, geen condensatie)
Schok: 18 ms, 30 g, afhankelijk van de ruimtelijke richting (volgens IEC 60068-2-27)
Temp Code: T4 (-25 ... +70 °C (> 60 °C derating: 2,5 %/K)
En 61010-1: II (≤ 5000 m)
En 62477-1: III (≤ 2000 m)
Standaardaanduiding: Spoorwegtoepassingen
Veiligheid meet-, controle-, regel- en laboratoriumapparatuur: Veiligheid meet-, regel- en laboratoriumapparatuur
Minimale beschermingsspanning: Minimale beschermingsspanning
Netspanningsonderbrekingen: Netspanningsdalingen
UL: UL
CSA: CSA
SIQ: SIQ
Scheepsbouw: Scheepsbouw
Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
Laagspanningsrichtlijn: Conformiteit met NSR-richtlijn 2014/35/EU
EMC-eisen storingsemissie: En 61000-6-3;en 61000-6-4
EMC-eisen immuniteit: En 61000-6-1;en 61000-6-2
EMC-eisen krachtcentrale: IEC 61850-3;en 61000-6-5
Geleide emissie van storende invloeden: Door de geleiding geleide emissie
Straling van de horsmakreel: Straling van de horsmakreel
DNV GL geleide storingsemissie: DNV GL geleide storingsemissie
DNV: Klasse B.
DNV GL Störabrastraling: DNV GL Störabrastraling
Statische ontlading: Statische ontlading
Contactontlading: 8 kV (testniveau 4)
Luchtontlading: 15 kV (testniveau 4)
Opmerking: Criterium B.
Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
Testdikte: 1000 A/m.
Snelle transiënten (burst): Snelle transiënten (burst)
Belasting van de schokspanning (surge): Belasting van de schokspanning (surge)
Geleide beïnvloeding: Geleide beïnvloeding
Ingang/uitgang/signaal: Asymmetrisch
Spanning: 1 kV
Magnetisch veld met energiefrequentie: Magnetisch veld met energietechnische frequentie
Spanningsdalingen: Spanningsdalingen
Spanningsonderbreking: 0%
Impulsvormig magnetisch veld: Pulsenvormig magnetisch veld
Asymmetrische geleide storingen: Asymmetrische geleide storingen
Testniveau 1: 100 kHz
Testniveau 2: 1 MHz
Testniveau 3: 1,5 kHz 15 kHz (testniveau 3)
Testniveau 4: 15 kHz 150 kHz (testniveau 3)
Testniveau 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (testniveau 3)
Testniveau 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (testniveau 3)
Wisselaandeel op de gelijkspanning: Wisselaandeel op de gelijkspanning
Wisselpercentage: 14% (UN)
Dempt zwierige as: Dempt zwierige as
Ingang, uitgang (testniveau 1): 100 kHz 1 MHz (testniveau 2 - symmetrisch)
Ingang, uitgang (testniveau 2): 100 kHz 1 MHz (testniveau 2 - asymmetrisch)
Ingang, uitgang (testniveau 3): 10 MHz (testniveau 2 - asymmetrisch)
Signalen (testniveau 1): 100 kHz 1 MHz (testniveau 2 - symmetrisch)
Signalen (testniveau 2): 100 kHz 1 MHz (testniveau 2 - asymmetrisch)
Gedempt magnetisch veld: Gedempt magnetisch veld
Criteria: Criteria
Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
Criterium C: Tijdelijke verslechtering van het bedrijfsgedrag, die het apparaat zelf kan corrigeren of door bediening van de bedieningselementen kan worden hersteld.
Omgevingstemperatuur (starttype getest): -40 °C.
Spoorwegtoepassingen: Spoorwegtoepassingen

Soortnaam: DC/DC-converter

Type: QUINT4-PS/24DC/48DC/5/PT

Nominale spanning: 24 V/DC

Uitgangsspanning: 48 V/DC

Uitgangsstroom (max.): 5 A

Uitgangsstroom (max.) afgerond: 5 A

: 256 VA

Aansluiting: Push-In-veeraansluiting

Bedrijfstemperatuur (min.): -25 °C

Bedrijfstemperatuur (max.): 70 °C

Afm.: (l x b x h) 125 x 50 x 130 mm

Hoogte: 130 mm

: 125 mm

Breedte: 50 mm

Inhoud: 1 stuk(s)

Diepte: 125 mm

: IP20

Inbouwhoogte: 130 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3580274 Phoenix Contact 2910123 DC/DC-converter 24 V/DC 48 V/DC 5 A 256 VA Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3580274 Phoenix Contact 2910123 DC/DC-converter 24 V/DC 48 V/DC 5 A 256 VA Inhoud 1 stuk(s)

Omschrijving

Primair geklokte DC/DC-omvormer, QUINT Power, DIN-railmontage, SPB-technologie (Selective Fuse Breaking), ingang: 24 V DC, uitgang: 48 V DC / 5 A
