Phoenix Contact 1107892 DC/DC-converter 24 V/DC 1.5 A Inhoud 1 stuk(s)

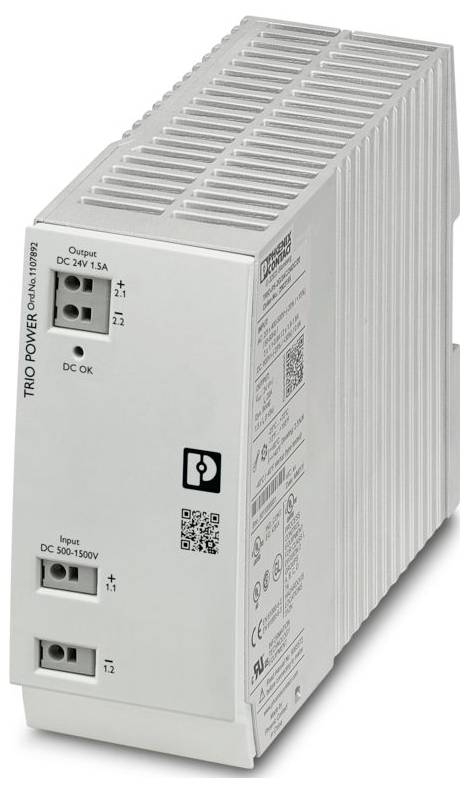

Phoenix Contact 1107892 DC/DC-converter 24 V/DC 1.5 A Inhoud 1 stuk(s)-0
Afbeelding vergelijkbaar
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Niet beschikbaar
Verkoop en verzending door  Conrad Electronic
Totaal (€ 114,99 / Stuk)
€ 114,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
&
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Stroomvoorziening

Extra services en acties

Technische specificaties

  • Productfamilie: TRIO Power
  • Type aansluiting: Push-in-aansluiting
  • Breedte: 48 mm
  • Hoogte: 130 mm
  • Kleur: groen
  • Omgevingsomstandigheden: Omgevingsomstandigheden
  • Beschermingsklasse: IP20
  • Omgevingstemperatuur (bedrijf): -25 °C- 70°C (> 60 °C derating: 2,5 %/K)
  • Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
  • Normen/bepalingen: En 61000-6-4
  • Montagemethode: Montagemethode
  • Isolatie-eigenschappen: Isolatie-eigenschappen
  • Overspanningscategorie: Overspanningscategorie
  • Verontreinigingsgraad: 2
  • Trilling (werking): < 15 Hz, amplitude ±2,5 mm (conform IEC 60068-2-6);15 Hz ... 150 Hz, 2,3 g, 90 min.
  • Isoleerlengte: 10 mm
  • Kabeldoorsnede flexibel min.: 1 mm²
  • Draaddoorsnede flexibel max.: 2,5 mm²
  • Draaddoorsnede star min.: 1 mm²
  • Draaddoorsnede star max.: 4 mm²
  • Inbouwpositie: Horizontale draagrail NS 35, en 60715
  • Frequentiebereik: 0,15 MHz ... 80 MHz
  • Veiligheidsklasse: II
  • Ingangsnominaal spanningsbereik: 500 V DC ... 1500 V DC
  • Ingangsspanningsbereik: 450 V DC ... 1650 V DC
  • Ingang met groot bereik: nee
  • Spanningsbestendigheid max.: ≤ 1800 V DC 1 s
  • Inschakelstroomstootintegraal (I2t): type. 0,15 A2s
  • Stroomverbruik: type. 85 mA (450 V DC);type. 30 mA (1500 V DC)
  • Selectie van geschikte zekering voor de ingangsbeveiliging: 1 A (GPV)
  • Rendement: type. 88% (500 V DC);type. 87% (900 V DC);type. 83% (1500 V DC)
  • Nominale uitgangsspanning: 24 V DC ±3 %
  • Nominale uitgangsstroom (IN): 1,5 A.
  • Beveiligd tegen kortsluiting: ja
  • Bestand tegen stationair gebruik: ja
  • Weerstand tegen terugspanning: ≤ 35 V DC
  • Beveiliging tegen overspanning bij uitgang (OVP): ≤ 30 V DC
  • Resterende golfheid: < 40 mVSS (Ripple);< 50 mVSS (Noise)
  • Stijgtijd: ≤ 30 ms (UOUT (10% ... 90 %)
  • Serieschakelbaarheid: nee
  • VERMOGENSVERLIES ONBELAST MAXIMAAL: < 1,1 W (500 V DC);< 1,4 W (900 V DC);< 2,4 W (1500 V DC)
  • NOMINAAL VERMOGEN MAXIMAAL: < 4,2 W (500 V DC);< 5,5 W (900 V DC);< 7,5 W (1500 V  DC)
  • Parallelle schakelbaarheid: Ja, voor redundantie en prestatieverhoging
  • Afdekking (secundair): Elektronisch
  • Ingang: 3 kV (testspanning >4 - symmetrisch);4 kV (testspanning 4 - asymmetrisch)
  • Uitgang: 0,5 kV (testspanning 2 - symmetrisch);1 kV (testspanning 2 - asymmetrisch)
  • Signalisatiefypes: LED
  • Aantal fasen: 1
  • Isolatiespanning ingang/uitgang: 4,2 kV DC (typekeuring);2,6 kV DC (eenheidskeuring)
  • MTBF (IEC 61709, SN 29500): > 3300000 uur (25 °C);> 1760000 uur (40 ° C);> 740000 uur (60 °C)
  • Inbouwmaat: Inbouwmaat
  • Montage-instructie: Uitbreidbaar: Horizontaal 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), verticaal 50 mm
  • Beschermende lak: nee
  • Brandbaarheidsklasse conform UL 94 (behuizing/klemmen): V0
  • Materiaal van de behuizing: kunststof
  • Gebruikshoogte: ≤ 4000 m (> 2000 m, derating: 10 %/1000 m)
  • Max. toegest. luchtvochtigheid (bedrijf): ≤ 95% (bij 25 °C, geen condensatie)
  • Schok: 11 ms, 15 g, afhankelijk van de ruimtelijke richting (volgens IEC 60068-2-27)
  • Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
  • Laagspanningsrichtlijn: Conformiteit met NSR-richtlijn 2014/35/EU
  • Geleide emissie van storende invloeden: Door de geleiding geleide emissie
  • Straling van de horsmakreel: Straling van de horsmakreel
  • Statische ontlading: Statische ontlading
  • Contactontlading: 4 kV (testniveau 2)
  • Luchtontlading: 8 kV (testniveau 3)
  • Opmerking: Criterium A.
  • Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
  • Testdikte: 3 V/m (testscherpte 1)
  • Snelle transiënten (burst): Snelle transiënten (burst)
  • Belasting van de schokspanning (surge): Belasting van de schokspanning (surge)
  • Geleide beïnvloeding: Geleide beïnvloeding
  • Spanning: 10 V (testspanning 3)
  • Spanningsdalingen: Spanningsdalingen
  • Criteria: Criteria
  • Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
  • Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
  • Standaard netspanning: 500 V DC;1500 V DC
  • Spanningssoort van de voedingsspanning: DC
  • Selectie geschikte zekering voor de ingangsbeveiliging: 1500 V DC
  • DC-bedrijf: DC-bedrijf
  • Derating: > 60 °C ... 70 °C (2,5 %/K)
  • Regelafwijking: < 1% (lastverandering statisch 10% ... 90%);< 3% (lastverandering dynamisch 10% ... 90%, 10 Hz);< 0,1% (verandering ingangsspanningsbereik ±10%)
  • Uitgangsvermogen: 36 W
  • Eengeleider/klempositie flexibel met adereindhuls met kunststof huls min.: 1 mm²
  • Eengeleider/klempositie flexibel met adereindhuls met kunststof huls max.: 2,5 mm²
  • Eengeleider/klempositie flexibel met adereindhuls zonder kunststof huls min.: 1 mm²
  • Eengeleider/klempositie flexibel met adereindhuls zonder kunststof huls max.: 2,5 mm²
  • Draaddoorsnede AWG min: 18
  • Draaddoorsnede AWG max.: 12
  • Inbouwafstand rechts/links: 0 mm / 0 mm
  • Inbouwafstand boven/onder: 50 mm / 50 mm
  • Norm - elektrische veiligheid: En 62109-1:2011
  • Norm - minimale beschermingsspanning: IEC 62109-1:2011 (SELV)
  • Norm - veilige scheiding: DIN VDE 0100-410
  • UL-GOEDKEURINGEN: UL 62109-1:2014;UL 1741
  • Uitvoering van de behuizing: Polycarbonaat
  • Storingsemissie: Emissie van storende invloeden
  • Immuniteit: En 61000-6-2:2005
  • Signaaluitgang: LED-statusindicatie: Signaaluitgang: LED-statusindicatie
  • Naam signalering: DC OK
  • Statusweergave: LED „DC OK” groen
  • Ingang/uitgang: Asymmetrisch
  • Draadloze storingsspanning conform en 55011: En 55011 (en 55022) klasse A toepassingsgebied industrie
  • Draadloze storingsstraling conform en 55011: En 55011 (en 55022) klasse A toepassingsgebied industrie
  • DC OK: UOUT > 0,9 X UN (UN = 24 V DC)
  • Opmerking over het statuslampje: UOUT > 21,5 V: LED brandt
  • Diepte apparaatdiepte (montage op draagrails): 115 mm (diepte van het apparaat (montage op draagrails))
  • IEC 62109-1: II.
Soortnaam

DC/DC-converter

Type

TRIO-PS-2G/1500DC/24DC/1.5

Ingangsspanning (min.)

450 V/DC

Ingangsspanning (max.)

1650 V/DC

Uitgangsspanning

24 V/DC

Uitgangsstroom (max.)

1.5 A

Uitgangsstroom (max.) afgerond

1.5 A

Aansluiting

Push-In-veeraansluiting

Bedrijfstemperatuur (min.)

-25 °C

Bedrijfstemperatuur (max.)

70 °C

Afm.

(l x b x h) 115 x 48 x 130 mm

Hoogte

130 mm

115 mm

Breedte

48 mm

Inhoud

1 stuk(s)

Diepte

121 mm

IP20

Inbouwhoogte

130 mm

UKCA

Ja

Documenten en downloads

Datablad

Datablad 3564296 Phoenix Contact 1107892 DC/DC-converter 24 V/DC 1.5 A Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3564296 Phoenix Contact 1107892 DC/DC-converter 24 V/DC 1.5 A Inhoud 1 stuk(s)

Omschrijving

Primair geschakelde DC/DC-omvormer TRIO Power met push-in-aansluiting voor montage op draagrails, ingang: 1500 V DC, uitgang: 24 V  DC / 1,5 A
