Phoenix Contact 2910121 DC/DC-converter 24 V/DC 24 V/DC 20 A 507 VA Inhoud 1 stuk(s) kopen ? Conrad Electronic

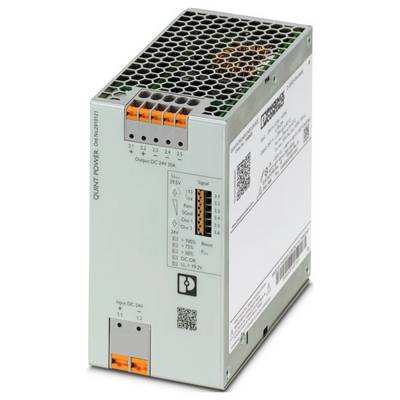

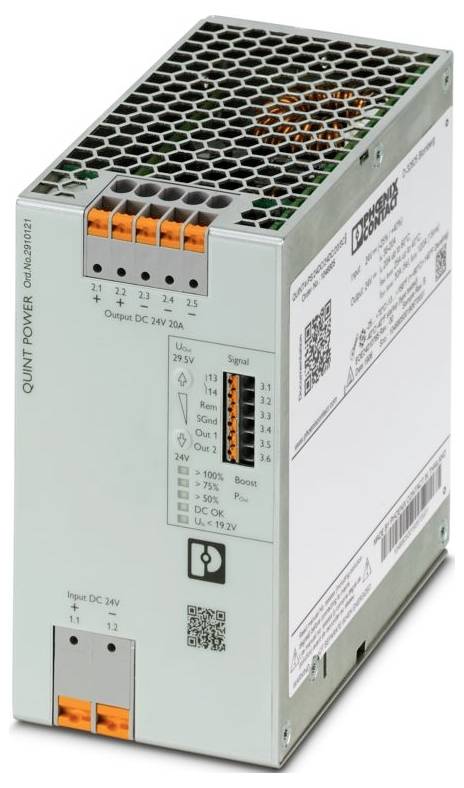

Industrieel voedingskastje met het label 'QUINT POWER', uitgerust met meerdere uitgangsaansluitingen en statusindicatoren, ontworpen voor DC 24V, 20A uitgang.

Afbeelding vergelijkbaar

Extra services en acties

Datasheet (PDF)

Leverbaar do. 1 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 371,07 / Stuk)

€ 371,07

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Productfamilie: QUINT Power
Type aansluiting: Push-in-aansluiting
Breedte: 122 mm
Hoogte: 130 mm
Diepte: 73 mm
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -25 °C- 70°C (> 60 °C derating: 2,5 %/K)
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: En 61000-4-10
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: Overspanningscategorie
Verontreinigingsgraad: 2
Trilling (werking): 5 Hz ... 100 Hz resonantiefrequentie 2,3 g, 90 min, resonantiefrequentie 2,3 g, 90 min.
Isoleerlengte: 8 mm
Frequentiebereik 50 Hz tot 60 Hz
Identificatie: LR
Beschermingsklasse: Speciale met SELV input en output
Frequentie: 300 Hz
Nominaal ingangsbereik: 24 V DC -25 % ... +40 %
Ingangsspanningsbereik: 24 V DC -25 % ... +40 %
Ingang met groot bereik: nee
Spanningsbestendigheid max.: 35 V DC (60 s)
Inschakelstroomstoot: type. 2,7 A.
Inschakelstroomstootintegraal (I2t): < 0,2 A2s
Inschakelstroomstootbegrenzing: 2,7 A (na 1 ms)
Netuitvaltijd: type. 16 ms (24 V DC)
Stroomverbruik: 27 A (24 V/DC)
Nominaal opgenomen vermogen: 507 VA
Inschakeltijd typisch: 300 ms (uit de SLAAPMODUS)
Inschakeltijd: < 1 sec.
Keuze van geschikte zekering voor de ingangsbeveiliging: 50 A (karakteristiek B, C of vergelijkbaar)
Rendement: type. 94,7% (24 V DC)
Uitgangskarakteristiek: U/I Advanced;Smart HICCUP;FUSE MODE
Nominale uitgangsspanning: 24 V DC
Instelbereik van de uitgangsspanning (USet): 24 V DC ... 29,5 V DC (> 24 V DC, KRACHTIG CONSTANT)
Nominale uitgangsstroom (IN): 20 A.
Statische boost (ISTAT.boost): 25 A.
Dynamische boost (IDyn.boost): 30 A (5 s)
Selective Fuse Breaking (ISFB): 120 A (15 ms)
MAGNETISCHE VEILIGHEIDSOPLOSSING: A1...A16 / B2...B13 / C1...C6 / Z1...Z16
Beveiligd tegen kortsluiting: ja
Bestand tegen stationair gebruik: ja
Uitgangsvermogen (PN): 480 W.
Uitgangsvermogen (PStat. Boost): 600 W.
Uitgangsvermogen (PDyn. Boost): 720 W (5 s)
Weerstand tegen terugspanning: ≤ 35 V DC
Beveiliging tegen overspanning bij uitgang (OVP): ≤ 32 V DC
Resterende golfheid: < 50 mVSS
Regelafwijking statisch: < 3% (lastverandering statisch 10% ... 90 %)
Regelafwijking dynamisch: < 3% (lastverandering statisch 10% ... 90 %)
Regelafwijking ingangsspanningsverandering: < 3% (lastverandering statisch 10% ... 90 %)
Stijgtijd: < 100 ms (UOUT (10% ... 90 %)
Serieschakelbaarheid: Ja
Vermogensverlies onbelast maximaal: < 4 W.
Nominaal vermogen maximaal: < 26,6 W.
VERLIESVERMOGEN SLEEP MODE: < 2 W.
Parallelle schakelbaarheid: Ja, voor redundantie en prestatieverhoging
Beveiliging (secundaire zijde): Elektronisch;thermomagnetisch;thermisch
Ingang: 1 kV (testscherpte 3 - symmetrisch);2 kV (testscherpte 3 - asymmetrisch)
Plaats: 3.x
Printaansluiting: Printaansluiting
starr: 0,2 mm² ... 1,5 mm²
flexibel: 0,2 mm² ... 1,5 mm²
Flexibel met adereindhuls zonder kunststof huls: 0,2 mm² ... 1,5 mm²
Flexibel met adereindhuls met kunststof huls: 0,2 mm² ... 0,75 mm²
Uitgang: 1 kV (testspanning 3 - symmetrisch);2 kV (testspanning 3 - asymmetrisch)
Signaal: 1 kV (testspanning 2 - asymmetrisch)
LED-signalering: LED-signalering
Signalisatiefypes: LED;potentiaalvrij signaalcontact;actieve signaaluitgang OUT1 (digitaal, configureerbaar);actieve signaaluitgang Out2 (digitaal, analoog, configureerbaar);extern contact;signaalaarde SGND
Signaaldrempel: > 100 % (LED brandt geel, uitgangsvermogen > 480 W);> 75 % (LED brandt groen, uitgangsvermogen > 360 W);> 50 % (LED brandt groen, uitgangsvermogen > 240 W);> 0,9 x uset (LED brandt groen);< 0,9 x uset (LED knippert groen);> 0,8 x UInNom (LED uit);< 0,8 x UInNom (LED brandt geel)
Signaalingang extern (configureerbaar): Signaalingang extern (configureerbaar)
Aansluitaanduiding: 3.4 +
Functie: Signaalaarde
Default: Uitgangsspanning
Signaaluitgang Out 1 (configureerbaar): Signaaluitgang Out 1 (configureerbaar)
DIGITAAL: 24 V DC;1 A;30 V AC;0,5 A.
Signaaloptie: Uitgangsstroom;uitgangsvermogen;bedrijfsuren;vroegtijdige waarschuwing hoge temperaturen;OVP spanningsbegrenzing actief;UIN ingangsspanning OK
Signaaluitgang Out 2 (configureerbaar): Signaaluitgang Out 2 (configureerbaar)
Analoog: 4 mA ... 20 mA ±5 % (belasting ≤ 400 Ω)
Signaaluitgang relais 13/14 (configureerbaar): Signaaluitgang relais 13/14 (configureerbaar)
Schakelcontact (potentiaalvrij): Potentiaalvrij
Signalerde SGnd: Signalerde SGnd
Referentiepotentieel: Naar OUT1, OUT2, rem
Aantal fasen: 1,00
Isolatiespanning ingang/uitgang: 4 kV DC (typetest);2 kV DC (eenheidskeuring)
Schakelfrequentie: 190,00 kHz ... 220,00 kHz (niveau van de hulpomvormer);67,00 kHz ... 135,00 kHz (hoofdconverterniveau)
MTBF (IEC 61709, SN 29500): > 1034000 uur (25 °C);> 577000 uur (40 ° C);> 229000 uur (60 °C)
Levensduurverwachting (elektrolytische condensatoren): Levensduurverwachting (elektrolytische condensatoren)
Stroom: 20 A
Temperatuur: 30 °C.
Tijd: 50 ms
Aanvullende tekst: Testniveau 2
De afmetingen van het artikel: De afmetingen van het artikel
De afmetingen van het artikel bij alternatieve montage: De afmetingen van het artikel bij alternatieve montage
Inbouwmaat: Inbouwmaat
Inbouwafstand rechts/links (actief): 15 mm / 15 mm
Inbouwafstand rechts/links (passief): 5 mm / 5 mm
Inbouwafstand boven/onder (actief): 50 mm / 50 mm
Inbouwafstand boven/onder (passief): 50 mm / 50 mm
Montage-instructie: Uitbreidbaar: PN ≥ 50 %, horizontaal 5 mm, naast actieve componenten 15 mm, verticaal 50 mm
Uitbreidbaar: PN <50%, horizontaal 0 mm, verticaal boven 40 mm, verticaal onder 20 mm
Beschermende lak: nee
Brandbaarheidsklasse conform UL 94 (behuizing/klemmen): V0
Materiaal behuizing: metaal
Uitvoering van de kap: Roestvrij staal X6Cr17
Uitvoering van de zijdelen: Aluminium
Gebruikshoogte: ≤ 5000 m (> 2000 m, let op derating)
Klimaatklasse: 3K22 (volgens en 60721-3-3)
Max. toegest. luchtvochtigheid (bedrijf): ≤ 95% (bij 25 °C, geen condensatie)
Schok: 18 ms, 30 g, afhankelijk van de ruimtelijke richting (volgens IEC 60068-2-27)
Temp Code: T4 (-25 ... +70 °C (> 60 °C derating: 2,5 %/K)
En 61010-1: II (≤ 5000 m)
En 62477-1: III (≤ 5000 m)
Standaardaanduiding: Spoorwegtoepassingen
Veiligheid meet-, controle-, regel- en laboratoriumapparatuur: Veiligheid meet-, regel- en laboratoriumapparatuur
Minimale beschermingsspanning: Minimale beschermingsspanning
Netspanningsonderbrekingen: Netspanningsdalingen
UL: UL
CSA: CSA
SIQ: SIQ
Scheepsbouw: Scheepsbouw
Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
Laagspanningsrichtlijn: Conformiteit met NSR-richtlijn 2014/35/EU
EMC-eisen storingsemissie: En 61000-6-3;en 61000-6-4
EMC-eisen immuniteit: En 61000-6-1;en 61000-6-2
EMC-eisen krachtcentrale: IEC 61850-3;en 61000-6-5
Geleide emissie van storende invloeden: Door de geleiding geleide emissie
Straling van de horsmakreel: Straling van de horsmakreel
DNV GL geleide storingsemissie: DNV GL geleide storingsemissie
DNV: Klasse B.
DNV GL Störabrastraling: DNV GL Störabrastraling
Statische ontlading: Statische ontlading
Contactontlading: 8 kV (testniveau 4)
Luchtontlading: 15 kV (testniveau 4)
Opmerking: Criterium B.
Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
Testdikte: 1000 A/m.
Snelle transiënten (burst): Snelle transiënten (burst)
Belasting van de schokspanning (surge): Belasting van de schokspanning (surge)
Geleide beïnvloeding: Geleide beïnvloeding
Ingang/uitgang/signaal: Asymmetrisch
Spanning: 1 kV
Magnetisch veld met energiefrequentie: Magnetisch veld met energietechnische frequentie
Spanningsdalingen: Spanningsdalingen
Spanningsonderbreking: 0%
Impulsvormig magnetisch veld: Pulsenvormig magnetisch veld
Asymmetrische geleide storingen: Asymmetrische geleide storingen
Testniveau 1: 100 kHz
Testniveau 2: 1 MHz
Testniveau 3: 1,5 kHz 15 kHz (testniveau 3)
Testniveau 4: 15 kHz 150 kHz (testniveau 3)
Testniveau 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (testniveau 3)
Testniveau 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (testniveau 3)
Wisselaandeel op de gelijkspanning: Wisselaandeel op de gelijkspanning
Wisselpercentage: 14% (UN)
Dempt zwierige as: Dempt zwierige as
Ingang, uitgang (testniveau 1): 1 MHz (testniveau 2 - symmetrisch)
Ingang, uitgang (testniveau 2): 1 MHz (testniveau 2 - asymmetrisch)
Signalen (testniveau 1): 1 MHz (testniveau 2 - symmetrisch)
Signalen (testniveau 2): 1 MHz (testniveau 2 - asymmetrisch)
Gedempt magnetisch veld: Gedempt magnetisch veld
Criteria: Criteria
Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
Criterium C: Tijdelijke verslechtering van het bedrijfsgedrag, die het apparaat zelf kan corrigeren of door bediening van de bedieningselementen kan worden hersteld.
Omgevingstemperatuur (starttype getest): -40 °C.
Spoorwegtoepassingen: Spoorwegtoepassingen
AWG: 24 ... 16

Soortnaam: DC/DC-converter

Type: QUINT4-PS/24DC/24DC/20/PT

Nominale spanning: 24 V/DC

Uitgangsspanning: 24 V/DC

Uitgangsstroom (max.): 20 A

Uitgangsstroom (max.) afgerond: 20 A

: 507 VA

Aansluiting: Push-In-veeraansluiting

Bedrijfstemperatuur (min.): -25 °C

Bedrijfstemperatuur (max.): 70 °C

Afm.: (l x b x h) 125 x 70 x 130 mm

Hoogte: 130 mm

: 125 mm

Breedte: 70 mm

Inhoud: 1 stuk(s)

Diepte: 125 mm

: IP20

Inbouwhoogte: 130 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3580269 Phoenix Contact 2910121 DC/DC-converter 24 V/DC 24 V/DC 20 A 507 VA Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3580269 Phoenix Contact 2910121 DC/DC-converter 24 V/DC 24 V/DC 20 A 507 VA Inhoud 1 stuk(s)

Omschrijving

Primair geklokte DC/DC-omvormer, QUINT Power, DIN-railmontage, SPB-technologie (Selective Fuse Breaking), ingang: 24 V DC, uitgang: 24 V DC / 20 A
