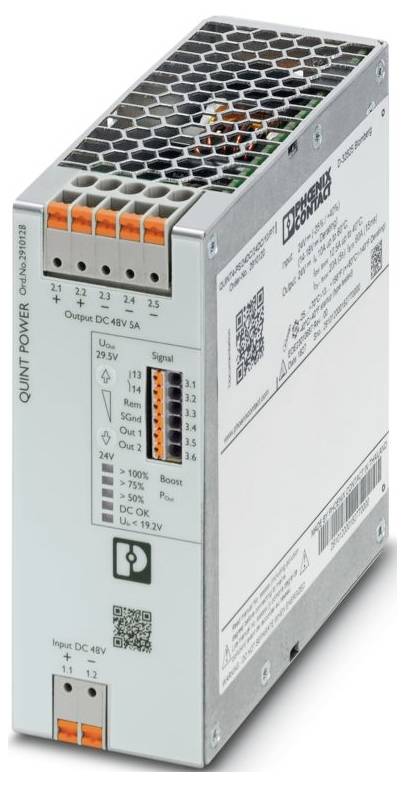

Phoenix Contact 2910128 DC/DC-converter 48 V/DC 48 V/DC 5 A 252 VA Inhoud 1 stuk(s)

Phoenix Contact 2910128 DC/DC-converter 48 V/DC 48 V/DC 5 A 252 VA Inhoud 1 stuk(s)-0
Afbeelding vergelijkbaar
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar vr. 6 nov.
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.
Verkoop en verzending door  Conrad Electronic
Aantal
Totaal (€ 288,43 / Stuk)
€ 288,43
Levering van goederen binnen overige EU landen (0% btw) excl. btw
&
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

DC/DC-omvormers

Extra services en acties

Technische specificaties

  • Productfamilie: QUINT Power
  • Type aansluiting: Push-in-aansluiting
  • Breedte: 122 mm
  • Hoogte: 130 mm
  • Diepte: 53 mm
  • Omgevingsomstandigheden: Omgevingsomstandigheden
  • Beschermingsklasse: IP20
  • Omgevingstemperatuur (bedrijf): -25 °C- 70°C (> 60 °C derating: 2,5 %/K)
  • Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
  • Normen/bepalingen: En 61000-4-10
  • Montagemethode: Montagemethode
  • Isolatie-eigenschappen: Isolatie-eigenschappen
  • Overspanningscategorie: Overspanningscategorie
  • Verontreinigingsgraad: 2
  • Trilling (werking): 5 Hz ... 100 Hz resonantiefrequentie 2,3 g, 90 min., resonantiefrequentie 2,3 g, 90 min. (Volgens DNV GL klasse C)
  • Isoleerlengte: 8 mm
  • Frequentiebereik 50 Hz tot 60 Hz
  • Identificatie: LR
  • Beschermingsklasse: Speciale met SELV input en output
  • Frequentie: 300 Hz
  • Nominaal ingangsbereik: 48 V DC
  • Ingangsspanningsbereik: 48 V DC -40 % ... +20 %
  • Ingang met groot bereik: nee
  • Spanningsbestendigheid max.: 60 V DC (60 s)
  • Inschakelstroomstoot: type. 2,3 A.
  • Inschakelstroomstootintegraal (I2t): < 0,1 A2s
  • Inschakelstroomstootbegrenzing: 2,3 A.
  • Netuitvaltijd: type. 17 ms (48 V DC)
  • Stroomverbruik: 6,8 A (48 V/DC)
  • Nominaal opgenomen vermogen: 252 VA
  • Inschakeltijd typisch: 300 ms (uit de SLAAPMODUS)
  • Inschakeltijd: < 1 sec.
  • Ingangszekering: 20 A (traag, intern)
  • Selectie van geschikte zekering voor de ingangsbeveiliging: 10 A ... 16 A (karakteristiek B, C, D, K of vergelijkbaar)
  • Rendement: type. 95,2% (48 V DC)
  • Uitgangskarakteristiek: U/I Advanced;Smart HICCUP;FUSE MODE
  • Nominale uitgangsspanning: 48 V DC
  • Instelbereik van de uitgangsspanning (USet): 48 V DC ... 56 V DC (> 48 V VERMOGENSCONSTANT)
  • Nominale uitgangsstroom (IN): 5 A.
  • Statische boost (ISTAT.boost): 6,25 A.
  • Dynamische boost (IDyn.boost): 10 A (5 s)
  • Selective Fuse Breaking (ISFB): 30 A (15 ms)
  • Magnetische zekering: A1 ... A6 / B2 / C1 ... C2 / Z1 ... Z6
  • Beveiligd tegen kortsluiting: ja
  • Bestand tegen stationair gebruik: ja
  • Uitgangsvermogen (PN): 240 W.
  • Uitgangsvermogen (PStat. Boost): 300 W.
  • Uitgangsvermogen (PDyn. Boost): 480 W (5 s)
  • Weerstand tegen terugspanning: ≤ 60 V DC
  • Beveiliging tegen overspanning bij uitgang (OVP): ≤ 60 V DC
  • Resterende golfheid: < 50 mVSS
  • Regelafwijking statisch: < 3% (lastverandering statisch 10% ... 90 %)
  • Regelafwijking dynamisch: < 3% (lastverandering statisch 10% ... 90 %)
  • Regelafwijking ingangsspanningsverandering: < 3% (lastverandering statisch 10% ... 90 %)
  • Stijgtijd: < 100 ms (UOUT (10% ... 90 %)
  • Serieschakelbaarheid: Ja
  • Vermogensverlies onbelast maximaal: < 3 W.
  • Nominaal vermogen maximaal: < 13 W.
  • VERLIESVERMOGEN SLEEP MODE: < 2 W.
  • Parallelle schakelbaarheid: Ja, voor redundantie en prestatieverhoging
  • Beveiliging (secundaire zijde): Elektronisch;thermomagnetisch;thermisch
  • Ingang: 1 kV (testscherpte 3 - symmetrisch);2 kV (testscherpte 3 - asymmetrisch)
  • Plaats: 3.x
  • Printaansluiting: Printaansluiting
  • starr: 0,2 mm² ... 1 mm²
  • flexibel: 0,2 mm² ... 1,5 mm²
  • Flexibel met adereindhuls zonder kunststof huls: 0,2 mm² ... 1,5 mm²
  • Flexibel met adereindhuls met kunststof huls: 0,2 mm² ... 0,75 mm²
  • Star (AWG): 24 ... 16
  • Uitgang: 1 kV (testspanning 3 - symmetrisch);2 kV (testspanning 3 - asymmetrisch)
  • Signaal: 2 kV (testspanning 3 - asymmetrisch)
  • LED-signalering: LED-signalering
  • Signalisatiefypes: LED;potentiaalvrij signaalcontact;actieve signaaluitgang OUT1 (digitaal, configureerbaar);actieve signaaluitgang Out2 (digitaal, analoog, configureerbaar);extern contact;signaalaarde SGND
  • Signaaldrempel: > 100 % (LED brandt geel, uitgangsvermogen > 240 W);> 75 % (LED brandt groen, uitgangsvermogen > 180 W);> 50 % (LED brandt groen, uitgangsvermogen > 120 W);> 0,9 x uset (LED brandt groen);< 0,9 x uset (LED knippert groen);> 0,8 x UInNom (LED uit);< 0,8 x UInNom (LED brandt geel)
  • Signaalingang extern (configureerbaar): Signaalingang extern (configureerbaar)
  • Aansluitaanduiding: 3.4 +
  • Functie: Signaalaarde
  • Default: Uitgangsspanning
  • Signaaluitgang Out 1 (configureerbaar): Signaaluitgang Out 1 (configureerbaar)
  • DIGITAAL: 24 V DC;1 A;30 V AC;0,5 A.
  • Signaaloptie: Uitgangsstroom;uitgangsvermogen;bedrijfsuren;vroegtijdige waarschuwing hoge temperaturen;OVP spanningsbegrenzing actief;UIN ingangsspanning OK
  • Signaaluitgang Out 2 (configureerbaar): Signaaluitgang Out 2 (configureerbaar)
  • Analoog: 4 mA ... 20 mA ±5 % (belasting ≤ 400 Ω)
  • Signaaluitgang relais 13/14 (configureerbaar): Signaaluitgang relais 13/14 (configureerbaar)
  • Schakelcontact (potentiaalvrij): Potentiaalvrij
  • Signalerde SGnd: Signalerde SGnd
  • Referentiepotentieel: Naar OUT1, OUT2, rem
  • Aantal fasen: 1,00
  • Isolatiespanning ingang/uitgang: 4 kV DC (typetest);2 kV DC (eenheidskeuring)
  • Schakelfrequentie: 190,00 kHz ... 220,00 kHz (niveau van de hulpomvormer);67,00 kHz ... 135,00 kHz (hoofdconverterniveau)
  • MTBF (IEC 61709, SN 29500): > 1476000 uur (25 °C);> 877000 uur (40 ° C);> 378000 uur (60 °C)
  • Levensduurverwachting (elektrolytische condensatoren): Levensduurverwachting (elektrolytische condensatoren)
  • Stroom: 5 A
  • Temperatuur: 30 °C.
  • Tijd: 50 ms
  • Aanvullende tekst: Testniveau 2
  • De afmetingen van het artikel: De afmetingen van het artikel
  • De afmetingen van het artikel bij alternatieve montage: De afmetingen van het artikel bij alternatieve montage
  • Inbouwmaat: Inbouwmaat
  • Inbouwafstand rechts/links (actief): 15 mm / 15 mm (≤ 70 °C)
  • Inbouwafstand rechts/links (passief): 0 mm / 0 mm (≤ 70 °C)
  • Inbouwafstand boven/onder (actief): 50 mm / 50 mm (≤ 70 °C)
  • Inbouwafstand boven/onder (passief): 50 mm / 50 mm (≤ 70 °C)
  • Montage-instructie: Uitbreidbaar: PN ≥ 50 %, horizontaal 5 mm, naast actieve componenten 15 mm, verticaal 50 mm
  • Uitbreidbaar: PN <50%, horizontaal 0 mm, verticaal boven 40 mm, verticaal onder 20 mm
  • Beschermende lak: nee
  • Brandbaarheidsklasse conform UL 94 (behuizing/klemmen): V0
  • Materiaal behuizing: metaal
  • Uitvoering van de kap: Roestvrij staal X6Cr17
  • Uitvoering van de zijdelen: Aluminium
  • Gebruikshoogte: ≤ 5000 m (> 2000 m, let op derating)
  • Klimaatklasse: 3K22 (volgens en 60721-3-3)
  • Max. toegest. luchtvochtigheid (bedrijf): ≤ 95% (bij 25 °C, geen condensatie)
  • Schok: 18 ms, 30 g, afhankelijk van de ruimtelijke richting (volgens IEC 60068-2-27)
  • Temp Code: T4 (-25 ... +70 °C (> 60 °C derating: 2,5 %/K)
  • En 61010-1: II (≤ 5000 m)
  • En 62477-1: III (≤ 5000 m)
  • Standaardaanduiding: Spoorwegtoepassingen
  • Veiligheid meet-, controle-, regel- en laboratoriumapparatuur: Veiligheid meet-, regel- en laboratoriumapparatuur
  • Minimale beschermingsspanning: Minimale beschermingsspanning
  • Netspanningsonderbrekingen: Netspanningsdalingen
  • UL: UL
  • CSA: CSA
  • SIQ: SIQ
  • Scheepsbouw: Scheepsbouw
  • Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
  • Laagspanningsrichtlijn: Conformiteit met NSR-richtlijn 2014/35/EU
  • EMC-eisen storingsemissie: En 61000-6-3;en 61000-6-4
  • EMC-eisen immuniteit: En 61000-6-1;en 61000-6-2
  • EMC-eisen krachtcentrale: IEC 61850-3;en 61000-6-5
  • Geleide emissie van storende invloeden: Door de geleiding geleide emissie
  • Straling van de horsmakreel: Straling van de horsmakreel
  • DNV GL geleide storingsemissie: DNV GL geleide storingsemissie
  • DNV: Klasse B.
  • DNV GL Störabrastraling: DNV GL Störabrastraling
  • Statische ontlading: Statische ontlading
  • Contactontlading: 8 kV (testniveau 4)
  • Luchtontlading: 15 kV (testniveau 4)
  • Opmerking: Criterium B.
  • Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
  • Testdikte: 1000 A/m.
  • Snelle transiënten (burst): Snelle transiënten (burst)
  • Belasting van de schokspanning (surge): Belasting van de schokspanning (surge)
  • Geleide beïnvloeding: Geleide beïnvloeding
  • Ingang/uitgang/signaal: Asymmetrisch
  • Spanning: 1 kV
  • Magnetisch veld met energiefrequentie: Magnetisch veld met energietechnische frequentie
  • Spanningsdalingen: Spanningsdalingen
  • Spanningsonderbreking: 0%
  • Impulsvormig magnetisch veld: Pulsenvormig magnetisch veld
  • Asymmetrische geleide storingen: Asymmetrische geleide storingen
  • Testniveau 1: 100 kHz
  • Testniveau 2: 1 MHz
  • Testniveau 3: 1,5 kHz 15 kHz (testniveau 3)
  • Testniveau 4: 15 kHz 150 kHz (testniveau 3)
  • Testniveau 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (testniveau 3)
  • Testniveau 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (testniveau 3)
  • Wisselaandeel op de gelijkspanning: Wisselaandeel op de gelijkspanning
  • Wisselpercentage: 14% (UN)
  • Dempt zwierige as: Dempt zwierige as
  • Ingang, uitgang (testniveau 1): 100 kHz 1 MHz (testniveau 2 - symmetrisch)
  • Ingang, uitgang (testniveau 2): 100 kHz 1 MHz (testniveau 2 - asymmetrisch)
  • Ingang, uitgang (testniveau 3): 10 MHz (testniveau 2 - asymmetrisch)
  • Signalen (testniveau 1): 100 kHz 1 MHz (testniveau 2 - symmetrisch)
  • Signalen (testniveau 2): 100 kHz 1 MHz (testniveau 2 - asymmetrisch)
  • Gedempt magnetisch veld: Gedempt magnetisch veld
  • Criteria: Criteria
  • Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
  • Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
  • Criterium C: Tijdelijke verslechtering van het bedrijfsgedrag, die het apparaat zelf kan corrigeren of door bediening van de bedieningselementen kan worden hersteld.
  • Omgevingstemperatuur (starttype getest): -40 °C.
  • Spoorwegtoepassingen: Spoorwegtoepassingen
Soortnaam

DC/DC-converter

Type

QUINT4-PS/48DC/48DC/5/PT

Nominale spanning

48 V/DC

Uitgangsspanning

48 V/DC

Uitgangsstroom (max.)

5 A

Uitgangsstroom (max.) afgerond

5 A

252 VA

Aansluiting

Push-In-veeraansluiting

Bedrijfstemperatuur (min.)

-25 °C

Bedrijfstemperatuur (max.)

70 °C

Afm.

(l x b x h) 125 x 50 x 130 mm

Hoogte

130 mm

125 mm

Breedte

50 mm

Inhoud

1 stuk(s)

Diepte

125 mm

IP20

Inbouwhoogte

130 mm

UKCA

Ja

Documenten en downloads

Datablad

Datablad 3580291 Phoenix Contact 2910128 DC/DC-converter 48 V/DC 48 V/DC 5 A 252 VA Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3580291 Phoenix Contact 2910128 DC/DC-converter 48 V/DC 48 V/DC 5 A 252 VA Inhoud 1 stuk(s)

Omschrijving

Primair geklokte DC/DC-omvormer, QUINT Power, DIN-railmontage, SPB-technologie (Selective Fuse Breaking), ingang: 48 V DC, uitgang: 48 V DC / 5 A
