Phoenix Contact 1075240 DC/DC-converter 24 V/DC 8 A Inhoud 1 stuk(s) kopen ? Conrad Electronic

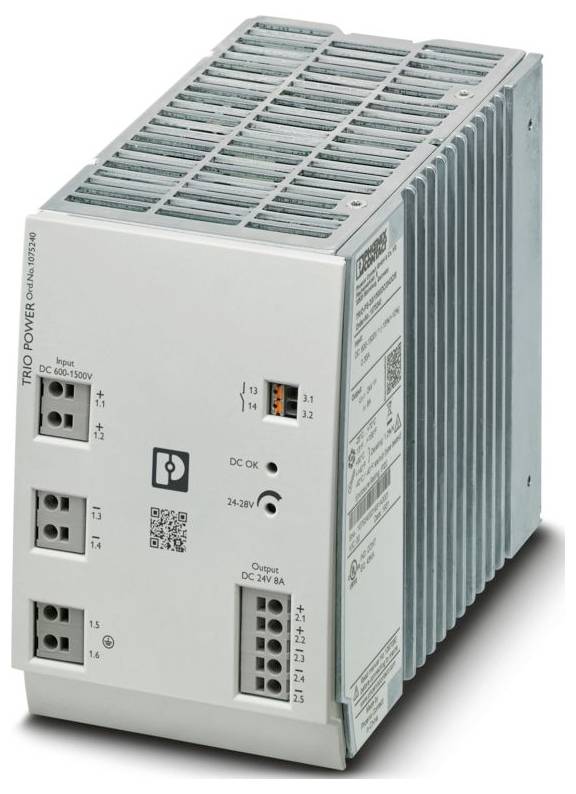

Phoenix Contact 1075240 DC/DC-converter 24 V/DC 8 A Inhoud 1 stuk(s)-0

Afbeelding vergelijkbaar

Extra services en acties

Datasheet (PDF)

Leverbaar di. 6 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 371,07 / Stuk)

€ 371,07

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Productfamilie: TRIO Power
Type aansluiting: Push-in-aansluiting
Breedte: 88,5 mm
Hoogte: 130 mm
Diepte: 160 mm
Kleur: groen
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -25 °C- 70°C (> 60°C derating: 1,2 %/K)
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: En 61000-6-4
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: Overspanningscategorie
Verontreinigingsgraad: 2
Trilling (werking): < 15 Hz, amplitude ±2,5 mm (conform IEC 60068-2-6);15 Hz ... 150 Hz, 2,3 g, 90 min.
Isoleerlengte: 8 mm
Draaddoorsnede flexibel min.: 0,2 mm²
Draaddoorsnede flexibel max.: 1,5 mm²
Diameter van de ladder vast min.: 0,2 mm²
Draaddoorsnede star max.: 1,5 mm²
Inbouwpositie: Horizontale draagrail NS 35, en 60715
Frequentiebereik: 0,15 MHz ... 80 MHz
Beschermingsklasse: I
Ingangsnominaal spanningsbereik: 600 V DC ... 1500 V DC
Ingangsspanningsbereik: 600 V DC ... 1500 V DC -15 % - +10 %
Ingang met groot bereik: nee
Spanningsbestendigheid max.: ≤ 1800 V DC 1 s
Inschakelstroomstootintegraal (I2t): type. 0,15 A2s
Stroomverbruik: type. 0,35 A (600 V DC);TYPE. 0,145 A (1500 V DC)
Selectie van geschikte zekering voor de ingangsbeveiliging: 1 A (GPV)
Rendement: type. 91,5% (600 V DC);type. 90,9% (900 V DC);type. 89% (1500 V DC)
Nominale uitgangsspanning: 24 V DC ±1 %
Instelbereik van de uitgangsspanning (USet): 24 V DC ... 28 V DC (> 24 V DC, constant vermogen)
Nominale uitgangsstroom (IN): 8 A.
Beveiligd tegen kortsluiting: ja
Bestand tegen stationair gebruik: ja
Weerstand tegen terugspanning: ≤ 35 V DC
Beveiliging tegen overspanning bij uitgang (OVP): ≤ 30 V DC
Resterende golfheid: < 40 mVSS (Ripple);< 50 mVSS (Noise)
Stijgtijd: ≤ 30 ms (UOUT (10% ... 90 %)
Serieschakelbaarheid: nee
Vermogensverlies onbelast maximaal: < 9 W.
Nominaal vermogen maximaal: < 24 W.
Parallelle schakelbaarheid: Ja, voor redundantie en prestatieverhoging
Afdekking (secundair): Elektronisch
Ingang: 3 kV (testspanning >4 - symmetrisch);6 kV (testspanning >4 - asymmetrisch)
Uitgang: 1 kV (testspanning 3 - symmetrisch);2 kV (testspanning 3 - asymmetrisch)
Signaal: 1 kV (testspanning 3 - symmetrisch);2 kV (testspanning 3 - asymmetrisch)
Signalisatiefypes: LED;potentiaalvrij signaalcontact
Default: Gesloten
Digitaal: 30 V AC 30 V DC 100 mA
Aantal fasen: 1
Isolatiespanning ingang/uitgang: 4,2 kV DC (typekeuring);2,6 kV DC (eenheidskeuring)
MTBF (IEC 61709, SN 29500): > 1500000 uur (25 °C);> 900000 uur (40 ° C);> 400000 uur (60 °C)
Inbouwmaat: Inbouwmaat
Inbouwafstand rechts/links (actief): 10 mm / 10 mm (≤ 70 °C)
Inbouwafstand boven/onder (actief): 50 mm / 50 mm (≤ 70 °C)
Montage-instructie: Uitbreidbaar: Horizontaal 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), verticaal 50 mm
Beschermende lak: nee
Brandbaarheidsklasse conform UL 94 (behuizing/klemmen): V0
Materiaal behuizing: metaal
Uitvoering van de kap: Polycarbonaat
Gebruikshoogte: ≤ 4000 m (> 2000 m, derating: 10 %/1000 m)
Klimaatklasse: 3K3 (conform EN 60721)
Max. toegest. luchtvochtigheid (bedrijf): ≤ 95% (bij 25 °C, geen condensatie)
Schok: 18 ms, 30 g, afhankelijk van de ruimtelijke richting (volgens IEC 60068-2-27)
Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
Laagspanningsrichtlijn: Conformiteit met NSR-richtlijn 2014/35/EU
Geleide emissie van storende invloeden: Door de geleiding geleide emissie
Straling van de horsmakreel: Straling van de horsmakreel
Statische ontlading: Statische ontlading
Contactontlading: 4 kV (testniveau 2)
Luchtontlading: 8 kV (testniveau 3)
Opmerking: Criterium B.
Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
Testdikte: 10 V/m (testscherpte 3)
Snelle transiënten (burst): Snelle transiënten (burst)
Belasting van de schokspanning (surge): Belasting van de schokspanning (surge)
Geleide beïnvloeding: Geleide beïnvloeding
Spanning: 10 V (testspanning 3)
Spanningsdalingen: Spanningsdalingen
Criteria: Criteria
Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
Omgevingstemperatuur (starttype getest): -40 °C.
Standaard netspanning: 1500 V DC;600 V DC
Spanningssoort van de voedingsspanning: DC
Selectie geschikte zekering voor de ingangsbeveiliging: 1500 V DC
DC-bedrijf: DC-bedrijf
Derating: > 60 °C ... 70 °C (2,5 %/K)
Regelafwijking: < 1% (lastverandering statisch 10% ... 90%);< 3% (lastverandering dynamisch 10% ... 90%, 10 Hz);< 0,1% (verandering ingangsspanningsbereik ±10%)
Uitgangsvermogen: 192 W
Enkelvoudige geleider/klempositie flexibel met adereindhuls met kunststof huls min.: 0,2 mm²
Eengeleider/klempositie flexibel met adereindhuls met kunststof huls max.: 1,5 mm²
Enkele geleider/klemplaats flexibel met adereindhuls zonder kunststof huls min.: 0,2 mm²
Eengeleider/klempositie flexibel met adereindhuls zonder kunststof huls max.: 1,5 mm²
Draaddoorsnede AWG min: 24
Draaddoorsnede AWG max.: 16
Inbouwafstand rechts/links: 0 mm / 0 mm (≤ 40 °C)
Inbouwafstand boven/onder: 50 mm / 50 mm (≤ 70 °C)
Norm - elektrische veiligheid: En 62109-1:2011
Norm - minimale beschermingsspanning: IEC 62109-1:2011 (SELV)
Norm - veilige scheiding: DIN VDE 0100-410
UL-goedkeuringen: UL 62109-1:2014
Uitvoering van de behuizingen: Aluminium (AlMg3)
Storingsemissie: Emissie van storende invloeden
Immuniteit: En 61000-6-2:2005
Signaal: DC OK: Signaal: DC OK
Continustroom: 100 mA
Signaaluitgang: LED-statusindicatie: Signaaluitgang: LED-statusindicatie
Naam signalering: DC OK
Statusweergave: LED „DC OK” groen
Ingang/uitgang: Asymmetrisch
Draadloze storingsspanning conform en 55011: En 55011 (en 55022) klasse A toepassingsgebied industrie
Draadloze storingsstraling conform en 55011: En 55011 (en 55022) klasse A toepassingsgebied industrie
Signaal relais 13/14: Signaal relais 13/14
DC OK: UOUT > 0,9 X UN (UN = 24 V DC)
INGANGSSPANNINGSBEREIK DC: 600 V DC ... 1500 V DC -15 % - +10 %
Opmerking over het statuslampje: UOUT > 21,5 V: LED brandt
IEC 62109-1: II.

Soortnaam: DC/DC-converter

Type: TRIO-PS-2G/1500DC/24DC/8

Ingangsspanning (min.): 600 V/DC

Ingangsspanning (max.): 1500 V/DC

Uitgangsspanning: 24 V/DC

Uitgangsstroom (max.): 8 A

Uitgangsstroom (max.) afgerond: 8 A

Aansluiting: Push-In-veeraansluiting

Bedrijfstemperatuur (min.): -25 °C

Bedrijfstemperatuur (max.): 70 °C

Afm.: (l x b x h) 160 x 88.5 x 130 mm

Hoogte: 130 mm

: 160 mm

Breedte: 88.5 mm

Inhoud: 1 stuk(s)

Diepte: 160 mm

: IP20

Inbouwhoogte: 130 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3562907 Phoenix Contact 1075240 DC/DC-converter 24 V/DC 8 A Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3562907 Phoenix Contact 1075240 DC/DC-converter 24 V/DC 8 A Inhoud 1 stuk(s)

Omschrijving

Primair geschakelde DC/DC-omvormer TRIO Power met push-in-aansluiting voor montage op draagrails, ingang: 1500 V DC, uitgang: 24 V DC / 8 A

De teksten voor dit artikel zijn automatisch vertaald.
