Phoenix Contact 1066714 DC/DC-converter 24 V/DC 2.5 A Inhoud 1 stuk(s) kopen ? Conrad Electronic

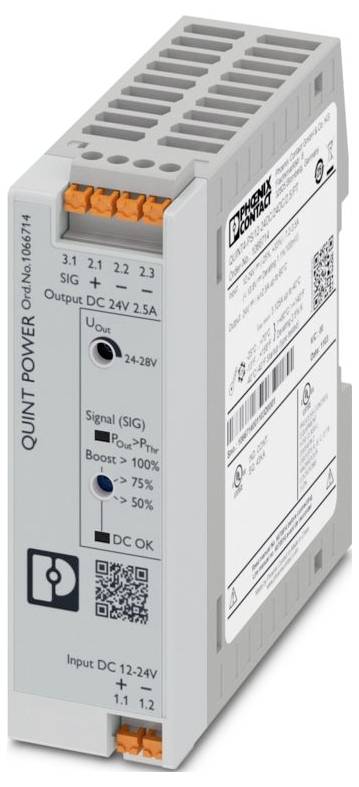

Phoenix Contact 1066714 DC/DC-converter 24 V/DC 2.5 A Inhoud 1 stuk(s)-0

Afbeelding vergelijkbaar

Extra services en acties

Datasheet (PDF)

Leverbaar vr. 2 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 132,22 / Stuk)

€ 132,22

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Productfamilie: QUINT Power
Type aansluiting: Push-in-aansluiting
Breedte: 90 mm.
Hoogte: 106 mm
Diepte: 32 mm
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -25 °C- 70°C (> 60 °C derating: 2,5 %/K)
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: En 61000-4-10
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: Overspanningscategorie
Verontreinigingsgraad: 2
Trilling (werking): < 15 Hz, amplitude ±2,5 mm | 15 Hz ... 100 Hz: 2,3 g 90 min. (Volgens IEC 60068-2-6)
Isoleerlengte: 10 mm
Frequentiebereik 50 Hz tot 60 Hz
Markering: DNV GL
Veiligheidsklasse: II
Frequentie: 50 Hz;100 Hz;150 Hz;300 Hz
Ingangsnominaal spanningsbereik: 12 V DC ... 24 V DC
Ingangsspanningsbereik: 12 V DC ... 24 V DC -25 % - +33 % (SELV)
Ingang met groot bereik: Ja
Spanningsbestendigheid max.: 35 V DC (60 s)
Inschakelstroomstoot: type. 8,6 A.
Inschakelstroomstootintegraal (I2t): type. 0,1 A2s
Inschakelstroomstootbegrenzing: 8,6 A.
Netuitvaltijd: type. 16 ms (24 V DC)
Stroomverbruik: type. 7,2 A (12 V DC);TYPE. 3,5 A (24 V DC)
Inschakeltijd: < 1 sec.
Ingangszekering: 15 A (koppeling, intern)
Selectie van geschikte zekering voor de ingangsbeveiliging: 10 A ... 16 A (karakteristiek B, C, D, K of vergelijkbaar)
Rendement: type. 92,1% (24 V DC)
Uitgangskarakteristiek: U/I Advanced
Nominale uitgangsspanning: 24 V DC
Instelbereik van de uitgangsspanning (USet): 24 V DC ... 28 V DC (> 24 V DC, KRACHTIG CONSTANT)
Nominale uitgangsstroom (IN): 2,5 A.
Statische boost (ISTAT.Boost): 3,125 A (≤ 40 °C)
Dynamische boost (IDyn.Boost): 5 A (≤ 60 °C (4,9 s))
Beveiligd tegen kortsluiting: ja
Bestand tegen stationair gebruik: ja
Uitgangsvermogen (PN): 60 W.
Uitgangsvermogen (PStat. Boost): 75 W.
Uitgangsvermogen (PDyn. Boost): 120 W.
Weerstand tegen terugspanning: ≤ 35 V DC
Beveiliging tegen overspanning bij uitgang (OVP): ≤ 32 V DC
Resterende golfheid: < 20 mVSS
Regelafwijking statisch: < 1% (lastverandering statisch 10% ... 90 %)
Regelafwijking dynamisch: < 1% (lastverandering statisch 10% ... 90 %)
Regelafwijking ingangsspanningsverandering: < 1% (lastverandering statisch 10% ... 90 %)
Stijgtijd: < 1 s (UOUT (10% ... 90 %)
Serieschakelbaarheid: Ja
Vermogensverlies onbelast maximaal: < 1,3 W.
Nominaal vermogen maximaal: < 8 W.
Parallelle schakelbaarheid: Ja, voor redundantie en prestatieverhoging
Afdekking (secundair): Elektronisch
Ingang: 1 kV (testscherpte 4 - symmetrisch);2 kV (testscherpte 4 - asymmetrisch)
Plaats: 3.x
Printaansluiting: Printaansluiting
starr: 0,2 mm² ... 2.5 mm²
flexibel: 0,2 mm² ... 2.5 mm²
Flexibel met adereindhuls zonder kunststof huls: 0,25 mm² ... 2.5 mm²
Flexibel met adereindhuls met kunststof huls: 0,25 mm² ... 2.5 mm²
Star (AWG): 24 ... 14
Uitgang: 1 kV (testspanning 3 - symmetrisch);2 kV (testspanning 3 - asymmetrisch)
Signaal: 1 kV (testspanning 4 - symmetrisch);2 kV (testspanning 4 - asymmetrisch)
LED-signalering: LED-signalering
Signaaldrempel: > PThr (LED brandt geel, uitgangsvermogen > PThr, afhankelijk van de stand van de draaischakelaar);> 0,9 x USet (LED brandt groen);< 0,9 x USet (LED knippert groen)
Standaard: 24 V DC;22 mA;24 V DC voor UOut > 0,9 x USet
Digitaal: 0 V DC;24 V DC ;22 mA
Aantal fasen: 1,00
Isolatiespanning ingang/uitgang: 2,6 kV DC (typekeuring);1,2 kV DC (eenheidskeuring)
Schakelfrequentie: 130,00 kHz ... 130,00 kHz (niveau van de hulpomvormer);70,00 kHz ... 250,00 kHz (hoofdconverterniveau)
MTBF (IEC 61709, SN 29500): > 1999348 uur (25 °C);> 1120490 uur (40 ° C);> 471066 uur (60 °C)
Levensduurverwachting (elektrolytische condensatoren): Levensduurverwachting (elektrolytische condensatoren)
Stroom: 2,5 A
Temperatuur: 30 °C.
Tijd: 50 ms
Aanvullende tekst: Testniveau 2
De afmetingen van het artikel: De afmetingen van het artikel
De afmetingen van het artikel bij alternatieve montage: De afmetingen van het artikel bij alternatieve montage
Inbouwmaat: Inbouwmaat
Inbouwafstand rechts/links (actief): 15 mm / 15 mm (POut ≥ 50 %)
Inbouwafstand rechts/links (passief): 5 mm / 5 mm (POut ≥ 50 %)
Inbouwafstand boven/onder (actief): 30 mm / 30 mm (POut ≥ 50 %)
Inbouwafstand boven/onder (passief): 30 mm / 30 mm (POut ≥ 50 %)
Montage-instructie: Uitbreidbaar: PN ≥ 50 %, horizontaal 5 mm, naast actieve componenten 15 mm, verticaal 50 mm
Uitbreidbaar: PN <50%, horizontaal 0 mm, verticaal boven 40 mm, verticaal onder 20 mm
Beschermende lak: nee
Brandbaarheidsklasse conform UL 94 (behuizing/klemmen): V0
Materiaal van de behuizing: kunststof
Gebruikshoogte: ≤ 5000 m (> 2000 m, let op derating)
Klimaatklasse: 3K3 (conform EN 60721)
Max. toegest. luchtvochtigheid (bedrijf): ≤ 95% (bij 25 °C, geen condensatie)
Schok: 18 ms, 30 g, afhankelijk van de ruimtelijke richting (volgens IEC 60068-2-27)
Temp Code: T4 (-25 ... +70 °C (> 60 °C derating: 2,5 %/K)
En 61010-1: II (≤ 5000 m)
Standaardaanduiding: Netvariatie/onderspanning
Veiligheid meet-, controle-, regel- en laboratoriumapparatuur: Veiligheid meet-, regel- en laboratoriumapparatuur
Minimale beschermingsspanning: Minimale beschermingsspanning
Netspanningsonderbrekingen: Netspanningsdalingen
UL: UL
CSA: CSA
SIQ: SIQ
Scheepsbouw: Scheepsbouw
Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
EMC-eisen storingsemissie: En 61000-6-3;en 61000-6-4
EMC-eisen immuniteit: En 61000-6-1;en 61000-6-2
EMC-eisen krachtcentrale: En 61850-3;en 61000-6-5
Geleide emissie van storende invloeden: Door de geleiding geleide emissie
Straling van de horsmakreel: Straling van de horsmakreel
DNV GL geleide storingsemissie: DNV GL geleide storingsemissie
DNV: Klasse B.
DNV GL Störabrastraling: DNV GL Störabrastraling
Statische ontlading: Statische ontlading
Contactontlading: 6 kV (testniveau 4)
Luchtontlading: 8 kV (testniveau 3)
Opmerking: Criterium B.
Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
Testdikte: 1000 A/m.
Snelle transiënten (burst): Snelle transiënten (burst)
Belasting van de schokspanning (surge): Belasting van de schokspanning (surge)
Geleide beïnvloeding: Geleide beïnvloeding
Ingang/uitgang/signaal: Asymmetrisch
Spanning: 1 kV
Magnetisch veld met energiefrequentie: Magnetisch veld met energietechnische frequentie
Spanningsdalingen: Spanningsdalingen
Spanningsonderbreking: 0%
Impulsvormig magnetisch veld: Pulsenvormig magnetisch veld
Asymmetrische geleide storingen: Asymmetrische geleide storingen
Testniveau 1: 100 kHz
Testniveau 2: 1 MHz
Testniveau 3: 1,5 kHz 15 kHz (testniveau 3)
Testniveau 4: 15 kHz 150 kHz (testniveau 3)
Testniveau 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (testniveau 3)
Testniveau 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (testniveau 3)
Wisselaandeel op de gelijkspanning: Wisselaandeel op de gelijkspanning
Wisselpercentage: 10% (UN)
Dempt zwierige as: Dempt zwierige as
Ingang, uitgang (testniveau 1): 1 MHz (testniveau 2 - symmetrisch)
Ingang, uitgang (testniveau 2): 1 MHz (testniveau 2 - asymmetrisch)
Signalen (testniveau 1): 1 MHz (testniveau 2 - symmetrisch)
Signalen (testniveau 2): 1 MHz (testniveau 2 - asymmetrisch)
Gedempt magnetisch veld: Gedempt magnetisch veld
Criteria: Criteria
Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
Criterium C: Tijdelijke verslechtering van het bedrijfsgedrag, die het apparaat zelf kan corrigeren of door bediening van de bedieningselementen kan worden hersteld.
Omgevingstemperatuur (starttype getest): -40 °C.
Derating: > 60 °C (2,5 %/K van punt nom.)
Aantal periodes: 0,5 / 1 / 5 / 50 periodes
Inbouwafstand rechts/links (actief, passief): 0 mm / 0 mm (POut ≤ 50 %)
Inbouwafstand boven/onder (actief, passief): 30 mm / 30 mm (POut ≤ 50 %)
Uitvoering van de behuizing: Polycarbonaat (PC), UL 94 V0
Signaaluitgang configureerbaar: Signaaluitgang configureerbaar

Soortnaam: DC/DC-converter

Type: QUINT4-PS/12-24DC/24DC/2.5/PT

Ingangsspanning (min.): 12 V/DC

Ingangsspanning (max.): 24 V/DC

Uitgangsspanning: 24 V/DC

Uitgangsstroom (max.): 2.5 A

Uitgangsstroom (max.) afgerond: 2.5 A

Aansluiting: Push-In-veeraansluiting

Bedrijfstemperatuur (min.): -25 °C

Bedrijfstemperatuur (max.): 70 °C

Afm.: (l x b x h) 90 x 32 x 106 mm

Hoogte: 106 mm

: 90 mm

Breedte: 32 mm

Inhoud: 1 stuk(s)

Diepte: 90 mm

: IP20

Inbouwhoogte: 106 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3582669 Phoenix Contact 1066714 DC/DC-converter 24 V/DC 2.5 A Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3582669 Phoenix Contact 1066714 DC/DC-converter 24 V/DC 2.5 A Inhoud 1 stuk(s)

Omschrijving

Primair geklokte DC/DC-omvormer, QUINT Power, DIN-railmontage, ingang: 12 V DC - 24 V DC , uitgang: 24 V DC / 2,5 A
