Tektronix P6015A Sonde Aanraakveilig 75 MHz 1000:1 kopen ? Conrad Electronic

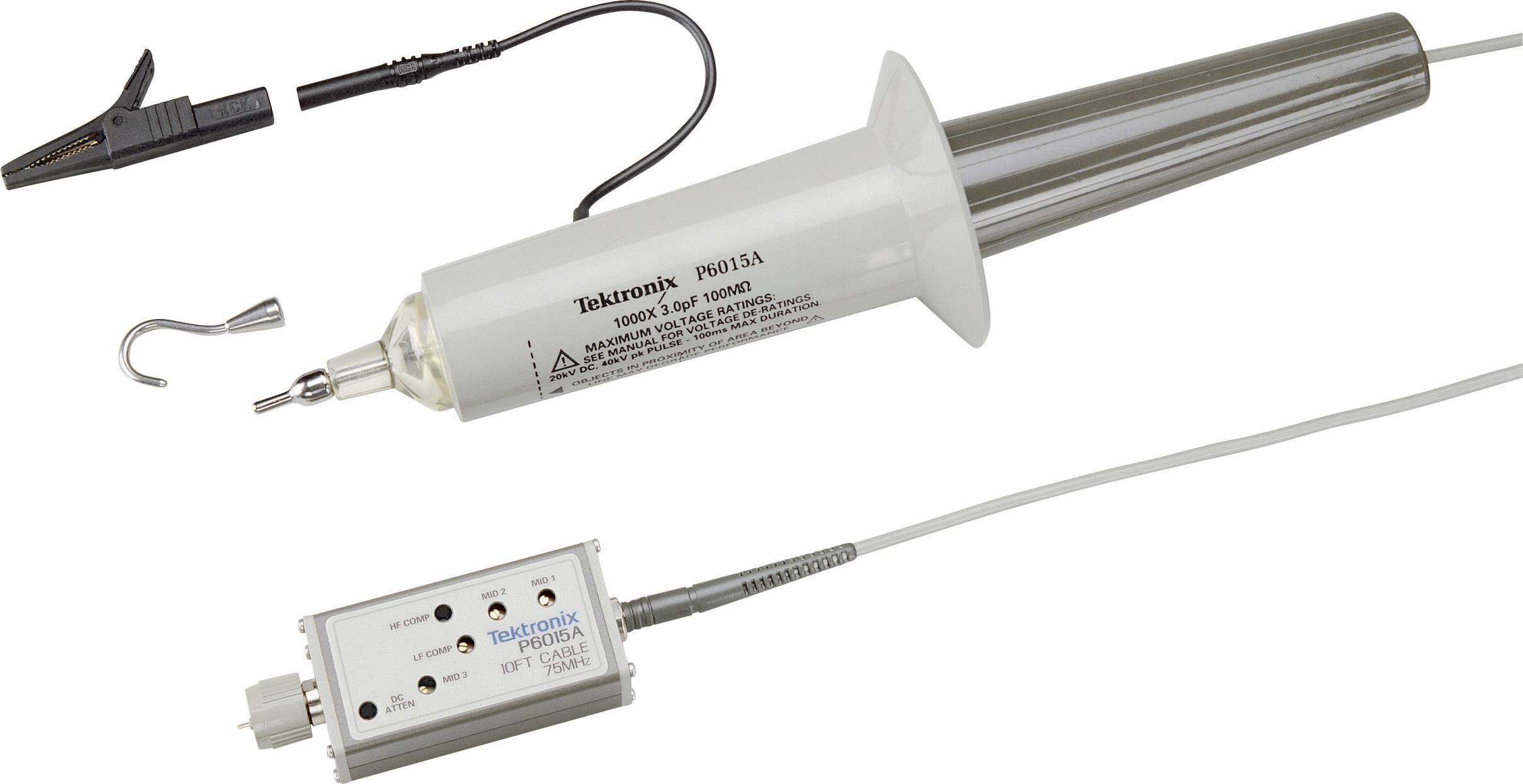

Tektronix P6015A Sonde Aanraakveilig 75 MHz 1000:1-0

Datasheet (PDF)

Onbekende levertijd

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 4.227,27 / Stuk)

€ 4.453,72

-5 %

€ 4.227,27

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

P6015A hoogspanningssonde asymmetrisch

Hoogspanning - 20 kV DC/40 kV piek (impulsbreedte van 100 ms)
Grote bandbreedte - DC tot 75 MHz
Silicium-diëlektricum
1000-voudig met weergavecodering optioneel
Groot compensatiebereik (7 tot 49 pF)
Flexibele hoogwaardige aardingskabel met krokodilklem

Technische specificaties

1000x demping
Bandbreedte 75 MHz
Stijgtijd 4 ns
Last 100 MΩ3pF
max. ingangsspanning DC 20 kV

Soortnaam: Sonde

Bandbreedte: 75 MHz

Dempingsfactor: 1000:1

: Fabrieksstandaard (zonder certificaat)

Bijzonderheden: Aanraakveilig

Documenten en downloads

Datablad

Datablad 1171293 Tektronix P6015A Sonde Aanraakveilig 75 MHz 1000:1

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1171293 Tektronix P6015A Sonde Aanraakveilig 75 MHz 1000:1

Verklaring van Overeenstemming

Verklaring van Overeenstemming 1171293 Tektronix P6015A Sonde Aanraakveilig 75 MHz 1000:1

Omschrijving

Voor hoogwaardige metingen van spanningen boven 2,5 kV is de P6015A industriestandaard. U kunt DC-spanningen tot 20 kVeff en impulsen tot 40 kV (piek, 100 ms tijdsduur) meten. De bandbreedte van 75 MHz maakt registratie van snelle hoogspanningssignalen mogelijk. De P6015A gebruikt een ecologisch veilige siliciumverbinding als diëlektricum en vereist geen bijvulling. Andere kenmerken zijn: een compensatiebereik van 7-49 pF, een kleine compensatiemodule voor daarnaast liggende versterker-ingangen en een weergave-optie die met de meeste digitale oscilloscopen van Tektronix kan worden gebruikt. Bij de weegave-optie komen de weergegeven spanningsamplitudewaarden overeen met de feitelijke signaalwaarde. Ze zijn dus niet met de factor 1000 verminderd.
