TAMS Elektronik 42-01180-01 Functiedecoder Module, Zonder kabel, Zonder stekker kopen ? Conrad Electronic

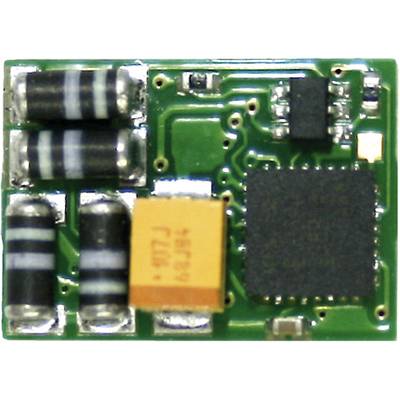

Kleine groene printplaat met verschillende componenten, waaronder condensatoren en een vierkante zwarte IC.

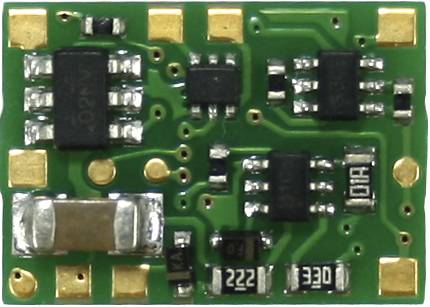

Een groene printplaat met meerdere chips, weerstanden en soldeerplaatsen. Hij dient waarschijnlijk voor een elektronische schakeling.

1/2

Morgen leverbaar

135 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 14,87 / Stuk)

€ 14,87

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Functiedecoder FD-R Basic.3

4 functie-uitgangen
Function mapping conform RCN-227
Aanbevolen voor alle nominale maten

Technische specificaties

Soortnaam: Functiedecoder

Fabrikant decoder: Tams

Type decoder: MM
DCC

Uitvoering decoder: Module
Zonder kabel
Zonder stekker

Instelbare effecten: Dimmen
Knipperen
Schop
Rangeersignaal
Programmering voor analoog gebruik

Aantal uitgangen: 4 x

Aantal schakelfuncties: 4

Adressenbereik: 1 - 255/10239

Versnellingen: 14, 28 oder 128

Stroom bij de schakeluitgangen (max.): 300 mA

Max. totale stroom: 800 mA

: 12.5 mm

Breedte: 9.5 mm

Hoogte: 3.3 mm

Leeftijd: Vanaf 15 jaar

Afm.: (l x b x h) 12.5 x 9.5 x 3.3 mm

Uitvoering: FD-R Basic.3 zonder aansluitkabel

Fabrikantnr.: 42-01180-01

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2378020 TAMS Elektronik 42-01180-01 Functiedecoder Module, Zonder kabel, Zonder stekker

Omschrijving

Kleine functiedecoder met 4 uitgangen, bijv. voor het schakelen van de richtingsafhankelijke verlichting en de interieurverlichting van het stuurstandrijtuig.

Effecten van de schakeluitgangen:
rijrichtingsafhankelijk schakelen
Rangeerlicht
Knipperen en afwisselend branden, knipperfrequentie afzonderlijk instelbaar per uitgang
Geïnverteerd schakelen
Dimmen
Kicken
Programmering voor Consist
Programmering voor analoog bedrijf

Uitvoering

Voor alle nominale maten aanbevolen
4 functie-uitgangen
Function mapping conform RCN-227
Formaten DCC + MM
Programmering: DCC: CVS, POM | MM: register
Adresomvang: DCC: 10.239 | MM: 255
Aantal rijstanden (DCC): 14, 28 of 128
Met RailCom
Automatische analoogherkenning
Voedingsspanning: 12 – 24 V digitale spanning of max. 18 V analoge gelijkspanning
Function mapping conform RCN-227
F-toetsen: DCC: F0 - F28 | MM: F0 - F4
Effecten van de schakeluitgangen: inverteren, knipperen, dimmen, kicken
Aansluiting hulpcondensator: (100 - 470 μF, min. 25 V)
Max. stroom per uitgang [mA]: AUX1-2: 300, AUX3-4: 100
