TAMS Elektronik 41-05481-01-C LD-G-44 Locdecoder Met kabel
EAN:
Fabrikantnummer:
Artikelnummer:
5 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 42,97 / Stuk)
€ 42,97
excl. btw
& Slechts 5 Stuk(s) beschikbaar
Highlights & Details

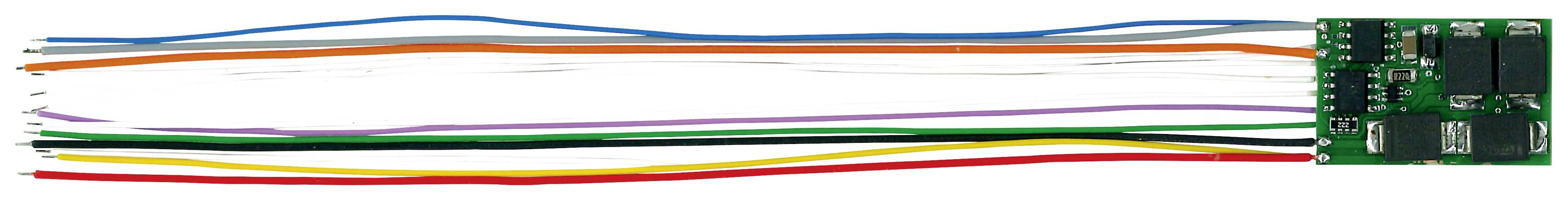

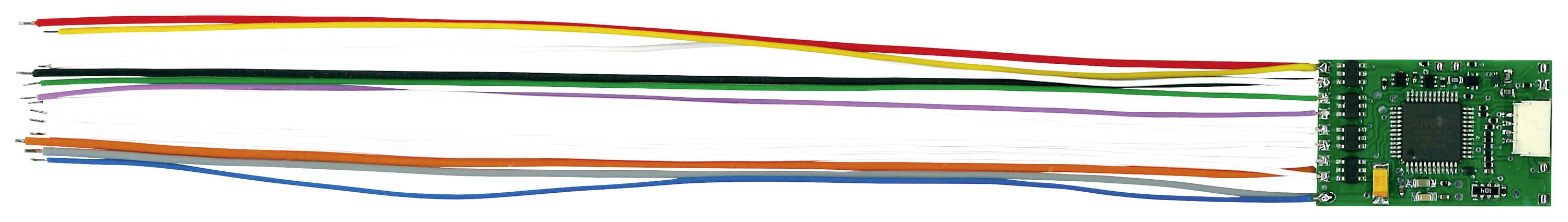

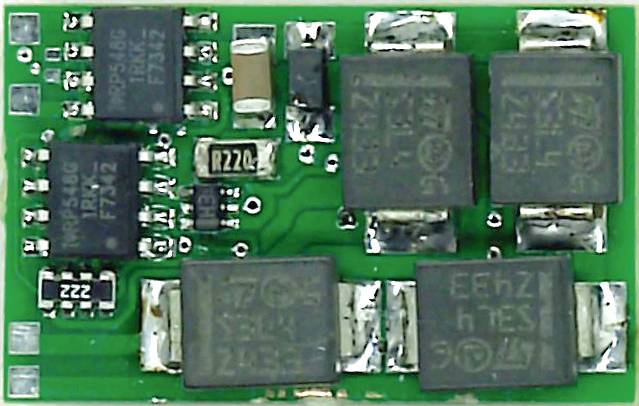

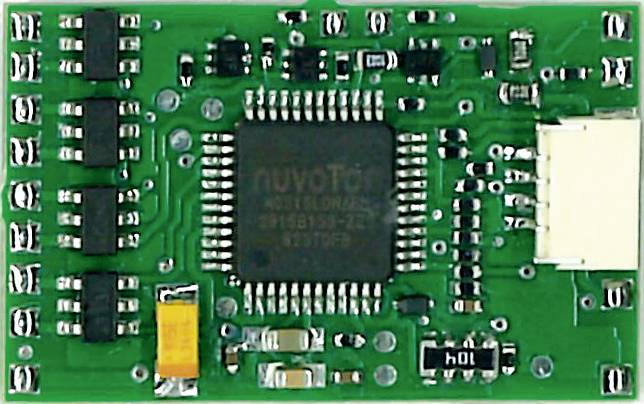

Locdecoder LD-G-44 met aansluitkabels
- Voor locs met gelijkstroommotor en een motorstroom tot 3 A.
- Ondersteuning van het ABC-remproces en constante remweg
- SMD-uitgeruste printplaat met aansluitkabels voor motoraansluitingen, stroomafnemers en functieuitgangen
Technische specificaties
- Dataformaten: Motorola-II (MM2/14, MM2/27b), DCC (DCC/14, DCC/28, DCC/128, DCC/SDF conform NMRA-en RCN-standaard)
- Formaten voor automatische aanmelding van autodecoders: DCC-A conform RCN-218 (uitschakelbaar)
- Terugmeldformaat: RailCom conform RCN-217 (uitschakelbaar)
- 8 functieuitgangen voor de aansluiting van willekeurige verbruikers (F0f, F0r, AUX1 tot AUX6)
- 1 aansluiting voor een externe steunelco (capaciteit 100 tot 470 μF, spanningsvastheid min. 35 V) of een externe bufferschakeling
- 1 besturingsuitgang voor de aansluiting van een externe bufferschakeling conform RCN-530 (schakelt naar massa)
- 2 schakelingangen
- 1 SUSI-interface versie classic conform RCN-600
- Voedingsspanning: 12 - 24 volt digitale spanning of analoge trafo (gelijk- of wisselspanning)
- Stroomverbruik (zonder aangesloten verbruikers): Max. 30 mA
- Beschermingsklasse IP 00 (betekenis: Geen bescherming tegen vreemde voorwerpen, aanraking of water)
- Overbelastingsbeveiliging: Automatische uitschakeling van de decoder bij overschrijding van de toegestane motor- of totale stroom
- Gewicht: ± 3,0 g
- Soortnaam
Locdecoder
- Fabrikant decoder
Tams
- Type decoder
DCC
MM
- Soort motor
DC-motor
- Uitvoering decoder
Met kabel
- Interfaces
Met kabel
- Instelbare effecten
Dimmen
Knipperen
Rangeersignaal
Verlichting
Enkel knipperen
Schop
Lichtsignalen
- Aantal uitgangen
8 x
- Aantal schakelfuncties
8
- Adressenbereik
DCC: 127 oder 10.239 | MM: 255
- Optrek- en remkarakteristieken, apart instelbaar
Nee
- Versnellingen
DCC: 14, 28 oder 128 | MM: 14 oder 27b
- Stroom bij de schakeluitgangen (max.)
300 mA
- Max. totale stroom
3000 mA
- Max. motorstroom
3000 mA
- Analoog bedrijf mogelijk
Ja
- Automatische systeemherkenning
Ja
- Belastingsregelaar
Ja
- RailCom-ondersteuning
Ja
- SUSI-interface
Ja
- Geïntegreerde pendeldienstautomaat
Ja
- Geschikt voor motor met klokanker
Ja
28 mm
- Breedte
17.5 mm
- Hoogte
7 mm
- Leeftijd
Vanaf 15 jaar
- Afm.

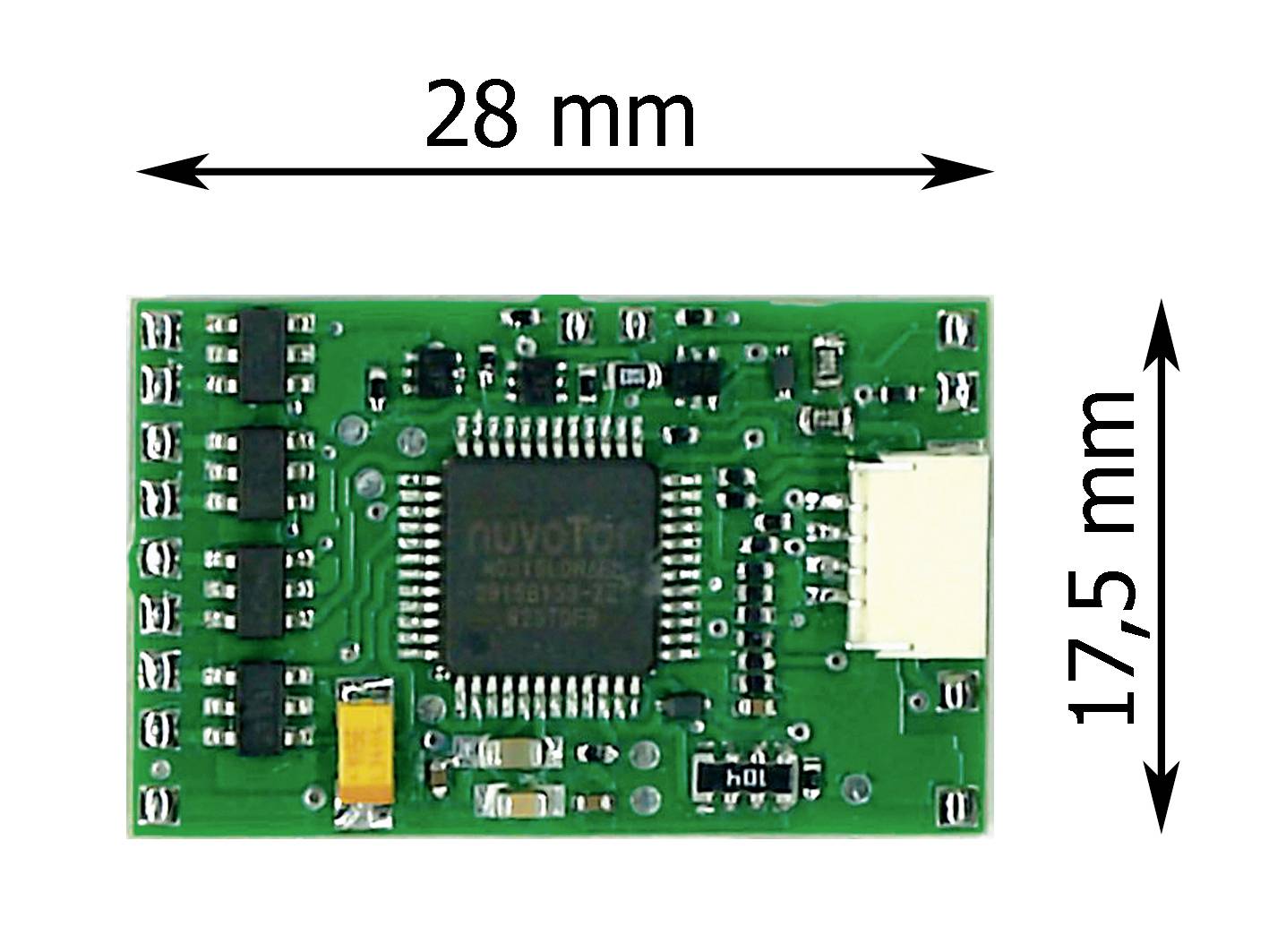

(l x b x h) 28 x 17.5 x 7 mm
- Fabrikantnr.
41-05481-01-C
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3207334 TAMS Elektronik 41-05481-01-C LD-G-44 Locdecoder Met kabel
Omschrijving
Digitaal gebruik in II-formaat:
Maximaal 255 adressen
14 of 27 B rijstanden
Functies F0 tot F8 (F5 tot F8 via tweede adres)
Programmering: Register
Digitale werking in DCC-formaat:
127 basis-adressen of 10.239 uitgebreide adressen
14, 28 of 128 rijstanden
Functies F0 tot F28
Programmering: Configuratievariabelen (direct programmeren op het programmeerspoor, DCC-conform) of POM (programmeren op Main = hoofdspoor-programmering)
Analoog bedrijf:
Analoge installaties met gelijk- of wisselstroom-rijtransformator
Automatische analoogherkenning
Uitschakelbaar
Aanpassing aan verschillende motortypes en locktypes:
Instelling van de belastingsregelparameters (KP, KI, KD)
Versterkingsfactor
Definitie van een lineaire (eventueel afgeknikte) snelheidskarakteristiek door instelling van de optrek-, midden- en maximumsnelheid
In de 27-/28-rijtrapsmodus: Individuele toewijzing van een motorspanning aan elk van de rijstanden
Oprijkick
Rangeersnelheid:
Vermindering van de snelheid van alle rijstanden met ca. 50%
Omschakelen naar de rangeergang met een functietoets
Optrek- en remvertraging:
Apart van elkaar instelbaar
In- en uitschakelen met een functietoets
Geautomatiseerde processen
Automatisch remmen bij een onsymmetrische railspanning (ABC-methode)
Automatische pendelschakeling (via ABC-procedure)
Remmen bij gelijkspanning (Märklin-remtraject)
Snelheidsafhankelijk in- en uitschakelen. Toepassingsvoorbeelden: In- en uitschakelen van het grootlicht of de cabineverlichting.
Rangeerfunctie door toewijzing van de rangeergang en het rangeerlicht aan dezelfde functietoets
Automatische ontkoppeling
Constante remweg
In- en uitschakelen van uitgangen door de schakelingangen
Automatische aanmelding via DCC-A
Functieuitgangen
Toewijzing van de functies aan de uitgangen met Function Mapping conform RCN-227. Elke functie (F0 tot F28, elk afzonderlijk voor vooruit- en achteruitrijden) kunnen daarbij een of meerdere uitgangen worden toegewezen. Bovendien bestaat de mogelijkheid om aan de functies een andere functie dan „UIT”-schakelaar toe te wijzen.
Toewijzing van de uitgangen aan de functies: Vrij selecteerbaar
Effecten van de functieuitgangen:
rijrichtingsafhankelijk schakelen
Rangeerlicht: Bij het omschakelen naar rangeermodus worden tegelijkertijd de rangeerloc-signalen in- en uitgeschakeld en de signalen voor normaal bedrijf uitgeschakeld.
Omgekeerd schakelen: Bij stand „on” wordt de bijbehorende uitgang uit-, bij stand „off” ingeschakeld.
Knipperen: Door toewijzing van de knipperfunctie aan 2 uitgangen en de functie „omgekeerd schakelen” naar een van de beide uitgangen wordt een wisselsignaal gegenereerd. De knipperfrequentie wordt afzonderlijk voor elke uitgang ingesteld.
Kicken: De functieuitgangen kunnen zo worden ingesteld, dat ze eerst gedurende maximaal 12,5 seconden de volledige spanning krijgen en vervolgens worden uitgeschakeld. Toepassingsvoorbeeld: Bij sommige soorten elektrische koppelingen is de volledige spanning nodig om te ontkoppelen. Om de koppelingen te sparen, moet vervolgens de spanning worden uitgeschakeld.
Dimmen: Voor het verminderen van de spanning op de uitgang. Toepassingsvoorbeeld: De voor analoge werking bestemde lampchen van oudere voertuigen kunnen worden gedimd en hoeven dan na de inbouw van de decoder niet te worden vervangen.
Sukcessief op- en afdimmen: Voor de geleidelijke verhoging resp. vermindering van de spanning aan de uitgang: Toepassingsvoorbeeld: Simulatie van oude olie- of gloeilampen.
Vuur-simulatie
Mars-Light
Aan/uit bij een gedefinieerde spanning (snelheid)
Activeren van de functies:
Indrukken van de functietoetsen / in-/uitschakelen van de functies en/of
Automatisch via de beide schakelingangen. De schakelingangen worden via externe contacten geactiveerd, bijv. via reedcontacten of Hall-sensoren in combinatie met permanente magneten in het spoor.
Geluid
SUSI-interface versie classic conform RCN-600 voor de aansluiting van een externe SUSI-geluidsmodule
Terugmelding met RailCom
RailCom-zender conform RCN-217: Het decoderadres verzenden
Verzenden van dynamische RailCom-informatie: Ontvangststatistieken
Uitlezen van de CVS
De teksten voor dit artikel zijn automatisch vertaald.
Maximaal 255 adressen
14 of 27 B rijstanden
Functies F0 tot F8 (F5 tot F8 via tweede adres)
Programmering: Register
Digitale werking in DCC-formaat:
127 basis-adressen of 10.239 uitgebreide adressen
14, 28 of 128 rijstanden
Functies F0 tot F28
Programmering: Configuratievariabelen (direct programmeren op het programmeerspoor, DCC-conform) of POM (programmeren op Main = hoofdspoor-programmering)
Analoog bedrijf:
Analoge installaties met gelijk- of wisselstroom-rijtransformator
Automatische analoogherkenning
Uitschakelbaar
Aanpassing aan verschillende motortypes en locktypes:
Instelling van de belastingsregelparameters (KP, KI, KD)
Versterkingsfactor
Definitie van een lineaire (eventueel afgeknikte) snelheidskarakteristiek door instelling van de optrek-, midden- en maximumsnelheid
In de 27-/28-rijtrapsmodus: Individuele toewijzing van een motorspanning aan elk van de rijstanden
Oprijkick
Rangeersnelheid:
Vermindering van de snelheid van alle rijstanden met ca. 50%
Omschakelen naar de rangeergang met een functietoets
Optrek- en remvertraging:
Apart van elkaar instelbaar
In- en uitschakelen met een functietoets
Geautomatiseerde processen
Automatisch remmen bij een onsymmetrische railspanning (ABC-methode)
Automatische pendelschakeling (via ABC-procedure)
Remmen bij gelijkspanning (Märklin-remtraject)
Snelheidsafhankelijk in- en uitschakelen. Toepassingsvoorbeelden: In- en uitschakelen van het grootlicht of de cabineverlichting.
Rangeerfunctie door toewijzing van de rangeergang en het rangeerlicht aan dezelfde functietoets
Automatische ontkoppeling
Constante remweg
In- en uitschakelen van uitgangen door de schakelingangen
Automatische aanmelding via DCC-A
Functieuitgangen
Toewijzing van de functies aan de uitgangen met Function Mapping conform RCN-227. Elke functie (F0 tot F28, elk afzonderlijk voor vooruit- en achteruitrijden) kunnen daarbij een of meerdere uitgangen worden toegewezen. Bovendien bestaat de mogelijkheid om aan de functies een andere functie dan „UIT”-schakelaar toe te wijzen.
Toewijzing van de uitgangen aan de functies: Vrij selecteerbaar
Effecten van de functieuitgangen:
rijrichtingsafhankelijk schakelen
Rangeerlicht: Bij het omschakelen naar rangeermodus worden tegelijkertijd de rangeerloc-signalen in- en uitgeschakeld en de signalen voor normaal bedrijf uitgeschakeld.
Omgekeerd schakelen: Bij stand „on” wordt de bijbehorende uitgang uit-, bij stand „off” ingeschakeld.
Knipperen: Door toewijzing van de knipperfunctie aan 2 uitgangen en de functie „omgekeerd schakelen” naar een van de beide uitgangen wordt een wisselsignaal gegenereerd. De knipperfrequentie wordt afzonderlijk voor elke uitgang ingesteld.
Kicken: De functieuitgangen kunnen zo worden ingesteld, dat ze eerst gedurende maximaal 12,5 seconden de volledige spanning krijgen en vervolgens worden uitgeschakeld. Toepassingsvoorbeeld: Bij sommige soorten elektrische koppelingen is de volledige spanning nodig om te ontkoppelen. Om de koppelingen te sparen, moet vervolgens de spanning worden uitgeschakeld.
Dimmen: Voor het verminderen van de spanning op de uitgang. Toepassingsvoorbeeld: De voor analoge werking bestemde lampchen van oudere voertuigen kunnen worden gedimd en hoeven dan na de inbouw van de decoder niet te worden vervangen.
Sukcessief op- en afdimmen: Voor de geleidelijke verhoging resp. vermindering van de spanning aan de uitgang: Toepassingsvoorbeeld: Simulatie van oude olie- of gloeilampen.
Vuur-simulatie
Mars-Light
Aan/uit bij een gedefinieerde spanning (snelheid)
Activeren van de functies:
Indrukken van de functietoetsen / in-/uitschakelen van de functies en/of
Automatisch via de beide schakelingangen. De schakelingangen worden via externe contacten geactiveerd, bijv. via reedcontacten of Hall-sensoren in combinatie met permanente magneten in het spoor.
Geluid
SUSI-interface versie classic conform RCN-600 voor de aansluiting van een externe SUSI-geluidsmodule
Terugmelding met RailCom
RailCom-zender conform RCN-217: Het decoderadres verzenden
Verzenden van dynamische RailCom-informatie: Ontvangststatistieken
Uitlezen van de CVS
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- Locdecoder LD-G-44
- Gebruiksaanwijzing
