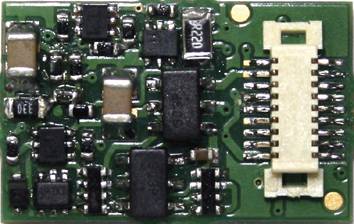

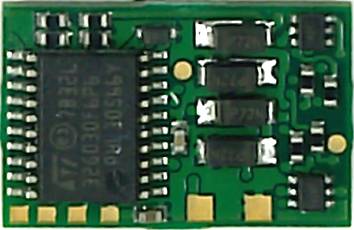

TAMS Elektronik 41-04414-01-C LD-G-41 Next18 Locdecoder Module, Zonder kabel
EAN:
Fabrikantnummer:
Artikelnummer:
20 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 27,26 / Stuk)
€ 27,26
excl. btw
& Inclusief 14 dagen retourrecht
Highlights & Details
Locdecoder LD-G-41 met Next18-interface
- Next18-interface volledig bezet
- Ondersteuning van het ABC-remproces en constante remweg
Technische specificaties
- Dataformaten: Motorola-II (MM2/14, MM2/27b), DCC (DCC/14, DCC/28, DCC/128, DCC/SDF conform NMRA-en RCN-standaard)
- Formaten voor automatische aanmelding van autodecoders: DCC-A conform RCN-218 (uitschakelbaar)
- Terugmeldformaat: RailCom conform RCN-217 (uitschakelbaar)
- Next18-interface conform RCN-118
- 4 versterkte functieuitgangen (F0f, F0f, AUX1 en AUX2)
- 2 onversterkte uitgangen (AUX5 en AUX6)
- Afhankelijk van de configuratie: 2 onversterkte uitgangen (AUX3 en AUX4) of 2 aansluitingen voor de treinbus, bijv. „data (data)” en „CLOCK (CLOCK)” van de SUSI-interface
- 1 aansluiting voor een externe steunelco (capaciteit 100 tot 220 μF, spanningsvastheid min. 25 V) of een externe bufferschakeling
- Voedingsspanning: 12 - 20 volt digitale spanning of analoge trafo (gelijkspanning)
- Stroomverbruik (zonder aangesloten verbruikers): Max. 20 mA
- Maximale totale stroom 1.000 mA
- Maximale motorstroom: 500 mA
- Maximale stroom per functieuitgang: Versterkte functieuitgangen (F0f, F0f, AUX1 en AUX2): 100 mA, onversterkte functieuitgangen (AUX3, AUX4, AUX5, AUX6): 0,5 mA
- Beschermingsklasse IP 00 (betekenis: Geen bescherming tegen vreemde voorwerpen, aanraking of water)
- Overbelastingsbeveiliging: Automatische uitschakeling van de decoder bij overschrijding van de toegestane motor- of totale stroom
- Gewicht: ca. 0,6 g
- Soortnaam
Locdecoder
- Fabrikant decoder
Tams
- Type decoder
DCC
MM
- Soort motor
DC-motor
- Uitvoering decoder
Module
Zonder kabel
- Interfaces
Zonder kabel
- Aantal uitgangen
4 x
- Aantal schakelfuncties
2
- Versnellingen
14, 27b
- Stroom bij de schakeluitgangen (max.)
100 mA
- Max. totale stroom
1000 mA
- Max. motorstroom
500 mA
- Automatische systeemherkenning
Ja
- Belastingsregelaar
Ja
- RailCom-ondersteuning
Ja
- SUSI-interface
Ja
- Geïntegreerde pendeldienstautomaat
Ja
- Geschikt voor motor met klokanker
Ja
15 mm
- Breedte
9.5 mm
- Hoogte
2.9 mm
- Leeftijd
Vanaf 15 jaar

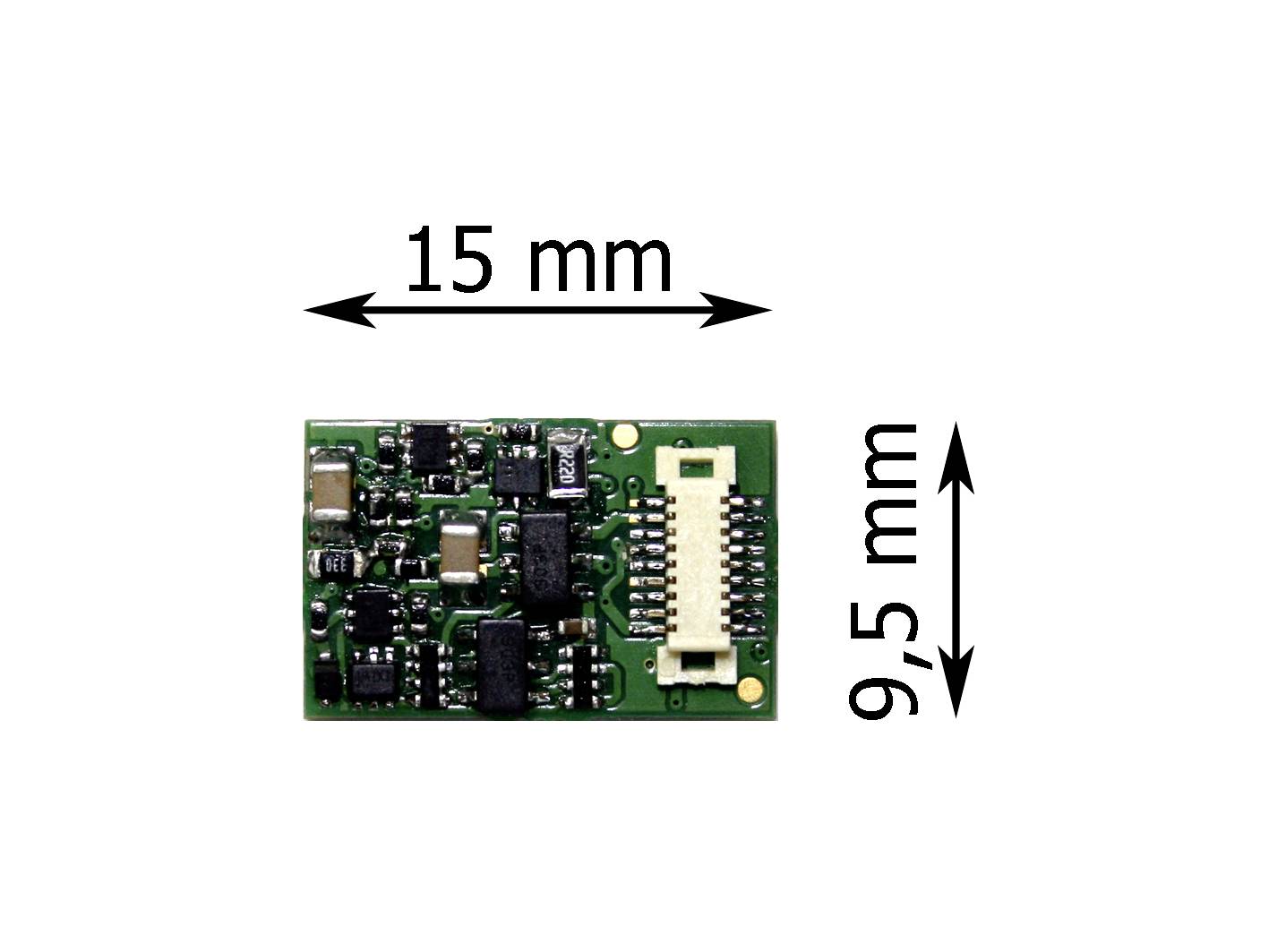

- Afm.
(l x b x h) 15 x 9.5 x 2.9 mm
- Fabrikantnr.
41-04414-01-C
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3207329 TAMS Elektronik 41-04414-01-C LD-G-41 Next18 Locdecoder Module, Zonder kabel
Omschrijving
Digitaal gebruik in
Motorola II-formaat: Maximaal 255 adressen 14 of 27b rijstanden functies F0 tot F8 (F5 tot F8 via tweede adres)
programmering: Register
digitaal gebruik in DCC-formaat:
127 basis-adressen of 10.239 uitgebreide adressen
14, 28 of 128 rijstanden
functies F0 tot F28
programmering: configuratievariabelen (direct programmeren op de programmeerrail, DCC-conform) of POM (programmeren op Main = hoofdspoor-programmering)
analoog bedrijf:
analoge installaties met gelijkstroomtrafo
automatische analoge herkenning
uitschakelbaar
aanpassing aan verschillende motortypen en locktypen:
instelling van de belastingsregelparameters (KP, KI, KD)
versterkingsfactor
definitie van een lineaire (evt. afgeknikte) snelheidskarakteristiek door instelling van de rij-, midden- en maximumsnelheid
in de 27-/28-rijtrapsmodus: individuele toewijzing van een motorspanning aan elk van de rijstanden
wegkick
rangeersnelheid:vermindering van de snelheid van alle rijstanden met ca. 50%
omschakelen naar de rangeergang met een functietoets
optrek- en remvertraging:
apart van elkaar instelbaar
in- en uitschakelen met een functietoets
automatische processen van automatisch remmen bij aanwezigheid van een asymmetrische railspanning (ABC-procedure)
pendelautomaat (via ABC-procedure)
remmen bij gelijkspanning (Märklin-remtraject)
snelheidsafhankelijk in- en uitschakelen. Toepassingsvoorbeelden: In- en uitschakelen van het grootlicht of de cabineverlichting.
Rangeerfunctie door toewijzing van de rangeergang en het rangeerlicht aan dezelfde functietoets
constante remweg
automatische aanmelding via DCC-A.
functieuitgangen
toewijzing van de functies aan de uitgangen met Function Mapping conform RCN-227. Elke functie (F0 tot F28, elk afzonderlijk voor vooruit- en achteruitrijden) kunnen daarbij een of meerdere uitgangen worden toegewezen. Bovendien bestaat de mogelijkheid om aan de functies een andere functie dan „UIT”-schakelaar toe te wijzen.
Effecten van de functieuitgangen:
Rijrichtingsafhankelijk schakelen
rangeerlicht: Bij het omschakelen naar rangeermodus worden tegelijkertijd de rangeerlocomotief-signalen in- en de signalen voor normaal bedrijf uitgeschakeld.
Omgekeerd schakelen: Bij stand „on” wordt de bijbehorende uitgang uit-, bij stand „off” ingeschakeld.
Knipperen: Door toewijzing van de knipperfunctie aan 2 uitgangen en de functie „omgekeerd schakelen” naar een van de beide uitgangen wordt een wisselsignaal gegenereerd. De knipperfrequentie wordt afzonderlijk voor elke uitgang ingesteld.
Dimmen: Voor het verminderen van de spanning op de uitgang. Toepassingsvoorbeeld: De voor analoge werking bestemde lampchen van oudere voertuigen kunnen worden gedimd en hoeven dan na de inbouw van de decoder niet te worden vervangen.
Sukcessief op- en afdimmen: Voor de geleidelijke verhoging resp. vermindering van de spanning aan de uitgang: Toepassingsvoorbeeld: Simulatie van oude olie- of gloeilampen.
Vuur-simulatie
aan/uit bij een gedefinieerde spanning (snelheid)
activeren van de functies:
indrukken van de functietoetsen / in-/uitschakelen van de functies
terugmelding met
RailCom RailCom-zender conform RCN-217: verzenden van het decoderadres
verzenden dynamische RailCom-informatie: ontvangststatistieken
uitlezen van de CVS
De teksten voor dit artikel zijn automatisch vertaald.
Motorola II-formaat: Maximaal 255 adressen 14 of 27b rijstanden functies F0 tot F8 (F5 tot F8 via tweede adres)
programmering: Register
digitaal gebruik in DCC-formaat:
127 basis-adressen of 10.239 uitgebreide adressen
14, 28 of 128 rijstanden
functies F0 tot F28
programmering: configuratievariabelen (direct programmeren op de programmeerrail, DCC-conform) of POM (programmeren op Main = hoofdspoor-programmering)
analoog bedrijf:
analoge installaties met gelijkstroomtrafo
automatische analoge herkenning
uitschakelbaar
aanpassing aan verschillende motortypen en locktypen:
instelling van de belastingsregelparameters (KP, KI, KD)
versterkingsfactor
definitie van een lineaire (evt. afgeknikte) snelheidskarakteristiek door instelling van de rij-, midden- en maximumsnelheid
in de 27-/28-rijtrapsmodus: individuele toewijzing van een motorspanning aan elk van de rijstanden
wegkick
rangeersnelheid:vermindering van de snelheid van alle rijstanden met ca. 50%
omschakelen naar de rangeergang met een functietoets
optrek- en remvertraging:
apart van elkaar instelbaar
in- en uitschakelen met een functietoets
automatische processen van automatisch remmen bij aanwezigheid van een asymmetrische railspanning (ABC-procedure)
pendelautomaat (via ABC-procedure)
remmen bij gelijkspanning (Märklin-remtraject)
snelheidsafhankelijk in- en uitschakelen. Toepassingsvoorbeelden: In- en uitschakelen van het grootlicht of de cabineverlichting.
Rangeerfunctie door toewijzing van de rangeergang en het rangeerlicht aan dezelfde functietoets
constante remweg
automatische aanmelding via DCC-A.
functieuitgangen
toewijzing van de functies aan de uitgangen met Function Mapping conform RCN-227. Elke functie (F0 tot F28, elk afzonderlijk voor vooruit- en achteruitrijden) kunnen daarbij een of meerdere uitgangen worden toegewezen. Bovendien bestaat de mogelijkheid om aan de functies een andere functie dan „UIT”-schakelaar toe te wijzen.
Effecten van de functieuitgangen:
Rijrichtingsafhankelijk schakelen
rangeerlicht: Bij het omschakelen naar rangeermodus worden tegelijkertijd de rangeerlocomotief-signalen in- en de signalen voor normaal bedrijf uitgeschakeld.
Omgekeerd schakelen: Bij stand „on” wordt de bijbehorende uitgang uit-, bij stand „off” ingeschakeld.
Knipperen: Door toewijzing van de knipperfunctie aan 2 uitgangen en de functie „omgekeerd schakelen” naar een van de beide uitgangen wordt een wisselsignaal gegenereerd. De knipperfrequentie wordt afzonderlijk voor elke uitgang ingesteld.
Dimmen: Voor het verminderen van de spanning op de uitgang. Toepassingsvoorbeeld: De voor analoge werking bestemde lampchen van oudere voertuigen kunnen worden gedimd en hoeven dan na de inbouw van de decoder niet te worden vervangen.
Sukcessief op- en afdimmen: Voor de geleidelijke verhoging resp. vermindering van de spanning aan de uitgang: Toepassingsvoorbeeld: Simulatie van oude olie- of gloeilampen.
Vuur-simulatie
aan/uit bij een gedefinieerde spanning (snelheid)
activeren van de functies:
indrukken van de functietoetsen / in-/uitschakelen van de functies
terugmelding met
RailCom RailCom-zender conform RCN-217: verzenden van het decoderadres
verzenden dynamische RailCom-informatie: ontvangststatistieken
uitlezen van de CVS
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- Locdecoder LD-G-41
- Gebruiksaanwijzing
