TAMS Elektronik 42-01194-01-C FD-Next18 Functiedecoder Zonder kabel
EAN:
Fabrikantnummer:
Artikelnummer:
45 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 18,17 / Stuk)
€ 18,17
excl. btw
& Inclusief 14 dagen retourrecht
Highlights & Details
Functiedecoder FD-Next met Next18-interface
- Alle functies van de Next18-interface inclusief SUSI bezet

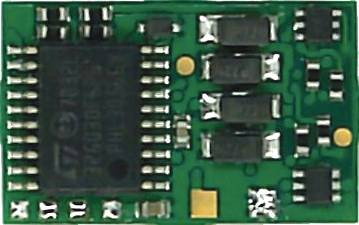

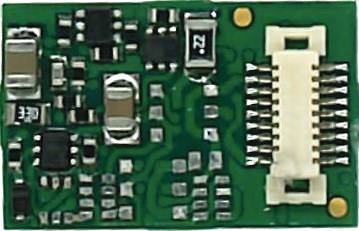

- SMD-uitgeruste printplaat
Technische specificaties
- Gegevensformaten: Motorola-II (MM2/14, MM2/27b), DCC (DCC/14, DCC/28, DCC/128, DCC/SDF overeenkomstig NMRA- en RCN-standaard)
- Formaten voor automatische aanmelding van voertuigcodes: DCC-A overeenkomstig RCN-218 (uitschakelbaar)
- Retourformaat: RailCom overeenkomstig RCN-217 (uitschakelbaar)
- Next18-interface conform RCN-118
- 4 versterkte functieuitgangen (F0f, F0f, AUX1 en AUX2)
- 2 onversterkte uitgangen (AUX5 en AUX6)
- Afhankelijk van de configuratie: 2 onversterkte uitgangen (AUX3 en AUX4) of 2 aansluitingen voor de trekbus, bijv. „gegevens (DATA)” en „klokcyclus (KLOK)” van de SUSI-interface
- 1 aansluiting voor een externe steunschijf (capaciteit 100 tot 220 µF, spanningsweerstand min. 35 V) of een externe bufferschakelaar
- Voeding: 12 - 20 volt digitale spanning of analoge trafo (gelijkspanning)
- Stroomverbruik (zonder aangesloten verbruikers): Max. 20 mA
- Beschermingsklasse IP 00 (betekenis: Geen bescherming tegen vreemde voorwerpen, aanraking of water)
- Gewicht: ca. 0,6 g
- Soortnaam
Functiedecoder
- Fabrikant decoder
Tams
- Type decoder
DCC
MM
- Uitvoering decoder
Zonder kabel
- Interfaces
Zonder kabel
- Instelbare effecten
Dimmen
Knipperen
Rangeersignaal
Verlichting
Enkel knipperen
Schop
Lichtsignalen
Binnenverlichting
- Aantal uitgangen
4 x
- Aantal schakelfuncties
4
- Adressenbereik
DCC: 127 oder 10.239 | MM: 255
- Optrek- en remkarakteristieken, apart instelbaar
Nee
- Max. totale stroom
1000 mA
- Analoog bedrijf mogelijk
Ja
- Automatische systeemherkenning
Ja
- Belastingsregelaar
Ja
- RailCom-ondersteuning
Ja
- SUSI-interface
Ja
- Geïntegreerde pendeldienstautomaat
Nee
15 mm
- Breedte
9.5 mm
- Hoogte
2.9 mm
- Leeftijd
Vanaf 15 jaar
- Afm.

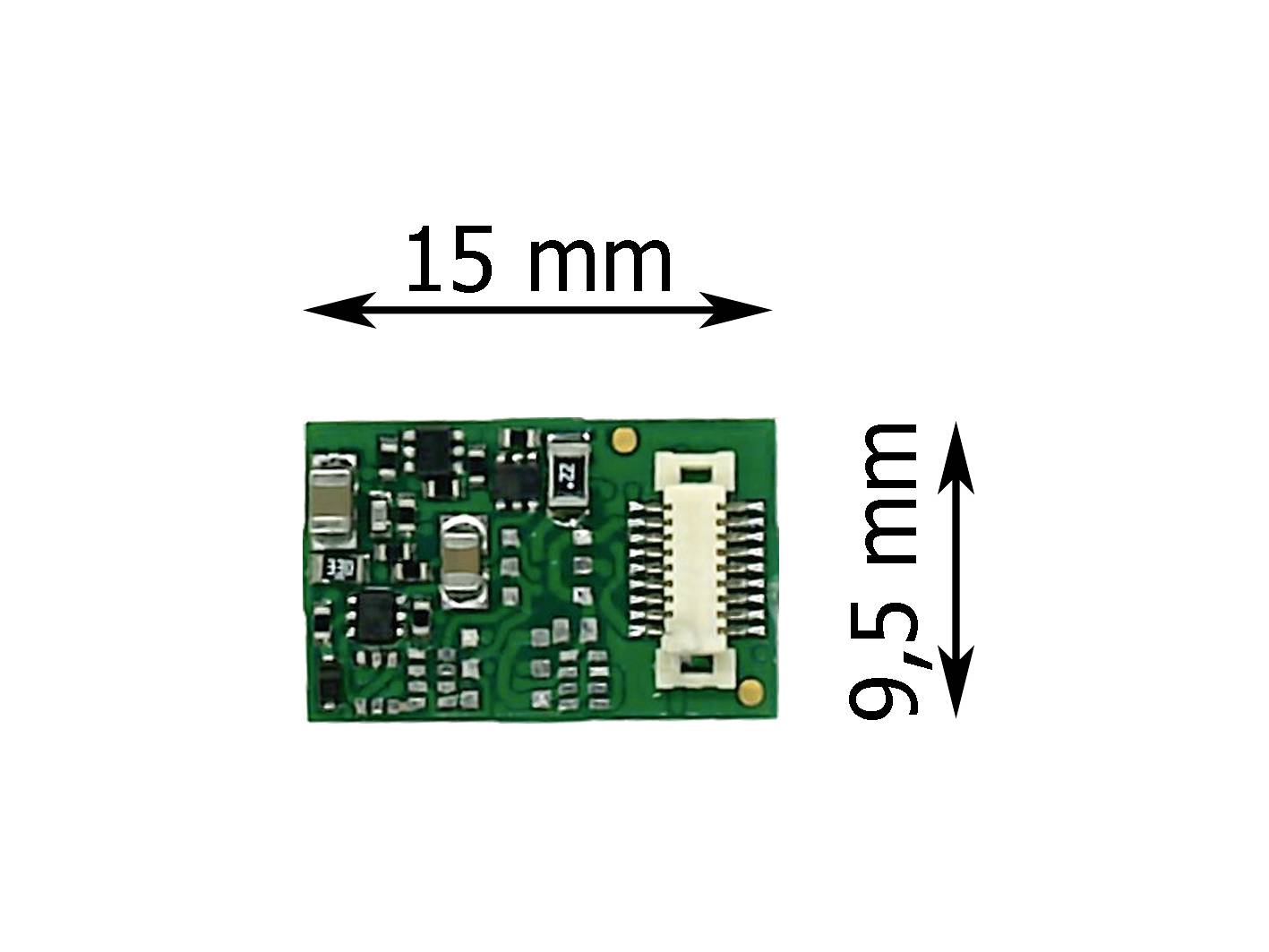

(l x b x h) 15 x 9.5 x 2.9 mm
- Fabrikantnr.
42-01194-01-C
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3207337 TAMS Elektronik 42-01194-01-C FD-Next18 Functiedecoder Zonder kabel
Gebruiksaanwijzingen en veiligheidsinformatie 3207337 TAMS Elektronik 42-01194-01-C FD-Next18 Functiedecoder Zonder kabel
Omschrijving
Digitaal gebruik in II-formaat:
Maximaal 255 adressen
14 of 27 B rijstanden
Functies F0 tot F8 (F5 tot F8 via tweede adres)
Programmering: Register
Digitale werking in DCC-formaat:
127 basis-adressen of 10.239 uitgebreide adressen
14, 28 of 128 rijstanden
Functies F0 tot F28
Programmering: Configuratievariabelen (direct programmeren op het programmeerspoor, DCC-conform) of POM (programmeren op Main = hoofdspoor-programmering)
Analoog bedrijf:
Analoge installaties met gelijkstroomtrafo
Automatische analoogherkenning
Uitschakelbaar
Automatische processen
Snelheidsafhankelijk in- en uitschakelen. Toepassingsvoorbeelden: In- en uitschakelen van het grootlicht of de cabineverlichting.
Automatische aanmelding via DCC-A
Functieuitgangen
Toewijzing van de functies aan de uitgangen met Function Mapping conform RCN-227. Elke functie (F0 tot F28, elk afzonderlijk voor vooruit- en achteruitrijden) kunnen daarbij een of meerdere uitgangen worden toegewezen. Bovendien bestaat de mogelijkheid om aan de functies een andere functie dan „UIT”-schakelaar toe te wijzen.
Toewijzing van de uitgangen aan de functies: Vrij selecteerbaar
Effecten van de functieuitgangen:
rijrichtingsafhankelijk schakelen
Rangeerlicht: Bij het omschakelen naar rangeermodus worden tegelijkertijd de rangeerloc-signalen in- en uitgeschakeld en de signalen voor normaal bedrijf uitgeschakeld.
Omgekeerd schakelen: Bij stand „on” wordt de bijbehorende uitgang uit-, bij stand „off” ingeschakeld.
Knipperen: Door toewijzing van de knipperfunctie aan 2 uitgangen en de functie „omgekeerd schakelen” naar een van de beide uitgangen wordt een wisselsignaal gegenereerd. De knipperfrequentie wordt afzonderlijk voor elke uitgang ingesteld.
Dimmen: Voor het verminderen van de spanning op de uitgang. Toepassingsvoorbeeld: De voor analoge werking bestemde lampchen van oudere voertuigen kunnen worden gedimd en hoeven dan na de inbouw van de decoder niet te worden vervangen.
Sukcessief op- en afdimmen: Voor de geleidelijke verhoging resp. vermindering van de spanning aan de uitgang: Toepassingsvoorbeeld: Simulatie van oude olie- of gloeilampen.
Vuur-simulatie
Aan/uit bij een gedefinieerde spanning (snelheid)
Activeren van de functies:
Indrukken van de functietoetsen / in-/uitschakelen van de functies
Terugmelding met RailCom
RailCom-zender conform RCN-217: Het decoderadres verzenden
Verzenden van dynamische RailCom-informatie: Ontvangststatistieken
Uitlezen van de CVS
De teksten voor dit artikel zijn automatisch vertaald.
