TAMS Elektronik 42-01181-01 Functiedecoder Module, Met kabel, Zonder stekker kopen ? Conrad Electronic

Klein elektronisch onderdeel met meerdere aangesloten gekleurde kabels, dat waarschijnlijk dienst doet als een schakeling.

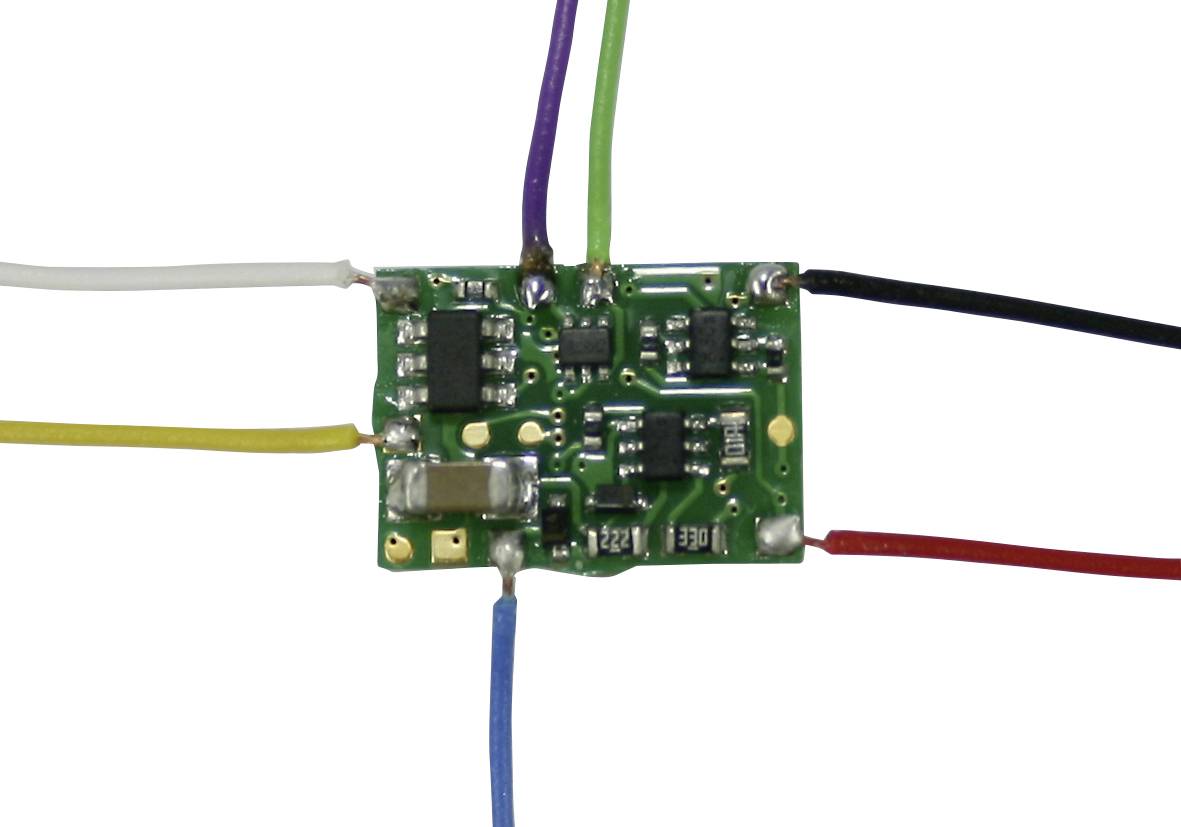

Een kleine groene printplaat met verschillende aangesloten gekleurde draden: wit, geel, blauw, rood, zwart en paars.

1/2

Morgen leverbaar

73 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 17,35 / Stuk)

€ 17,35

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Functiedecoder FD-R Basic.3

4 functie-uitgangen
Function mapping conform RCN-227
Aanbevolen voor alle nominale maten

Technische specificaties

Soortnaam: Functiedecoder

Fabrikant decoder: Tams

Type decoder: MM
DCC

Uitvoering decoder: Module
Met kabel
Zonder stekker

Instelbare effecten: Dimmen
Knipperen
Schop
Rangeersignaal
Programmering voor analoog gebruik

Aantal uitgangen: 4 x

Aantal schakelfuncties: 4

Adressenbereik: 1 - 255/10239

Versnellingen: 14, 28 oder 128

Stroom bij de schakeluitgangen (max.): 300 mA

Max. totale stroom: 800 mA

: 12.5 mm

Breedte: 9.5 mm

Hoogte: 3.3 mm

Leeftijd: Vanaf 15 jaar

Afm.: (l x b x h) 12.5 x 9.5 x 3.3 mm

Uitvoering: FD-R Basic.3 met aansluitkabel

Fabrikantnr.: 42-01181-01

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2378021 TAMS Elektronik 42-01181-01 Functiedecoder Module, Met kabel, Zonder stekker

Omschrijving

Kleine functiedecoder met 4 uitgangen, bijv. voor het schakelen van de richtingsafhankelijke verlichting en de interieurverlichting van het stuurstandrijtuig.

Effecten van de schakeluitgangen:
rijrichtingsafhankelijk schakelen
Rangeerlicht
Knipperen en afwisselend branden, knipperfrequentie afzonderlijk instelbaar per uitgang
Geïnverteerd schakelen
Dimmen
Kicken
Programmering voor Consist
Programmering voor analoog bedrijf

Uitvoering

Voor alle nominale maten aanbevolen
4 functie-uitgangen
Function mapping conform RCN-227
Formaten DCC + MM
Programmering: DCC: CVS, POM | MM: register
Adresomvang: DCC: 10.239 | MM: 255
Aantal rijstanden (DCC): 14, 28 of 128
Met RailCom
Automatische analoogherkenning
Voedingsspanning: 12 – 24 V digitale spanning of max. 18 V analoge gelijkspanning
Function mapping conform RCN-227
F-toetsen: DCC: F0 - F28 | MM: F0 - F4
Effecten van de schakeluitgangen: inverteren, knipperen, dimmen, kicken
Aansluiting hulpcondensator: (100 - 470 μF, min. 25 V)
Max. stroom per uitgang [mA]: AUX1-2: 300, AUX3-4: 100
