TAMS Elektronik 52-01187-01 Baanvakbezetmelder Accessoire kopen ? Conrad Electronic

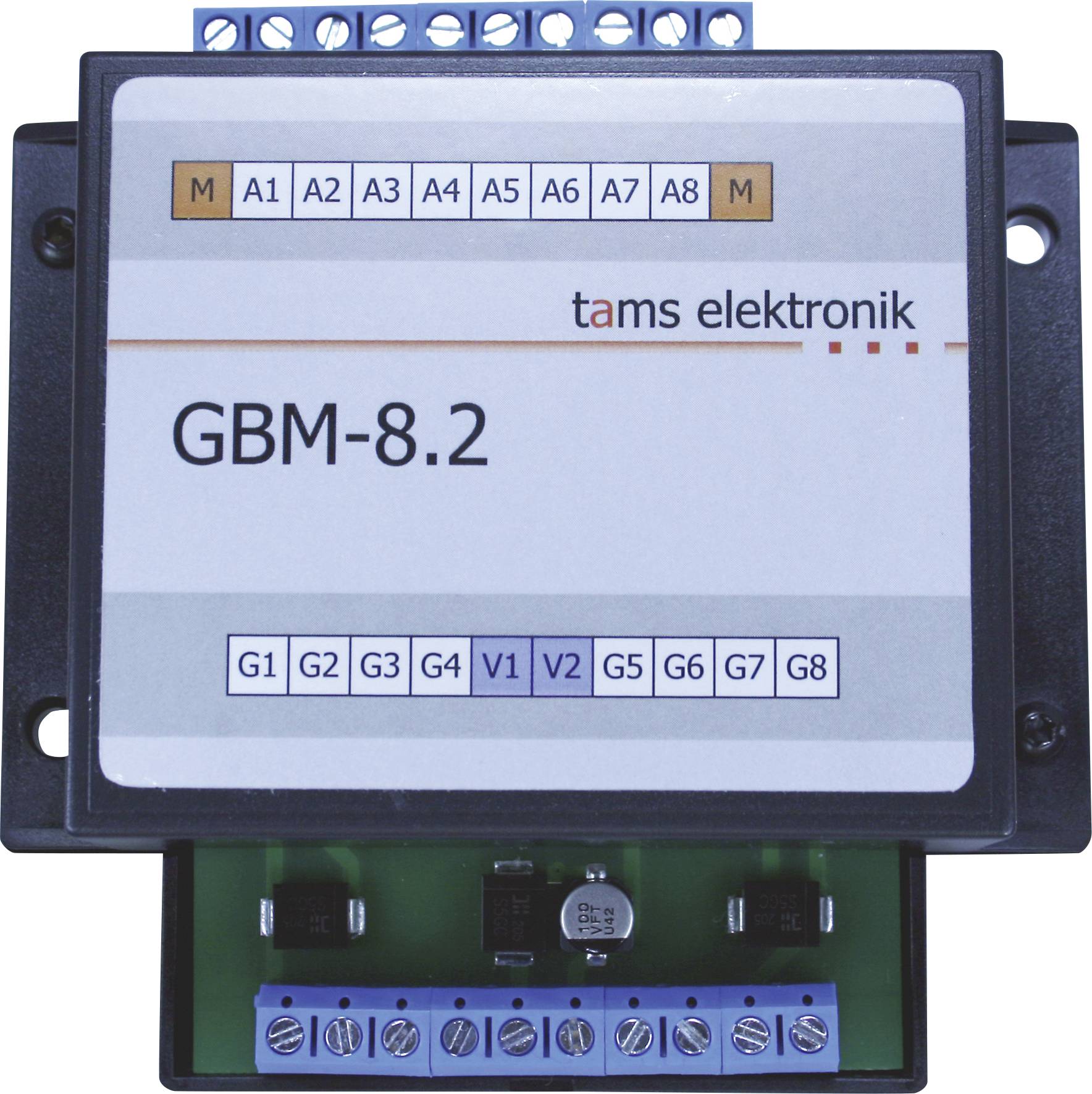

Tams Elektronik GBM-8.2 module met gelabelde schroefklemmen en aansluitpunten voor rail- of besturingsdraadgebruik.

Morgen leverbaar

7 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 49,58 / Stuk)

€ 49,58

excl. btw

Slechts 7 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

TAMS Elektronik-railbestellingsmelder GBM-8.2

In- en uitgangen galvanisch gescheiden
Geschikt voor alle nominale maten

Technische specificaties

Aantal bewaakte baanvakken: 8
Beoordeling van de bezettingmeldingen: Ten opzichte van massa van de ondergeschikte componenten
Galvanische scheiding: Tussen in- en uitgangen
In- en uitgangen:
- 8 ingangen voor de aansluiting van de bewaakte baanvakken
- 8 uitgangen voor de aansluiting van de ingangen van ondergeschikte backmelders en/of van LED's voor de weergave van de bezetstatus
Voeding: Via de rails. Opmerking: Alle baanvakken moeten in een boostercircuit liggen of via een gemeenschappelijke rijtrafo worden gevoed. Een gemeenschappelijke rijtrafo / een boostercircuit
max. Stroom in de baanvakken: 6 A per baanvak
Max. stroom per uitgang: 500 mA
Gevoeligheid: 1 mA … 15 mA. Afstelling aan een trimpotentiometer afzonderlijk voor elk van de 8 baanvakken
Afmetingen van de printplaat: 63 x 97 mm
Afmetingen inclusief behuizing: 100 x 98 x 35 mm

Soortnaam: Baanvakbezetmelder

Type model: Accessoire

Uitgangsstroom: 500 mA

: 100 mm

Breedte: 98 mm

Hoogte: 35 mm

Afm.: (l x b x h) 100 x 98 x 35 mm

Leeftijd: Vanaf 15 jaar

UKCA: Ja

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3775681 TAMS Elektronik 52-01187-01 Baanvakbezetmelder Accessoire

Omschrijving

De 'juiste' gevoeligheid, waarbij een spoorbezetmelder een stroomverbruiker in een sectie herkent, is afhankelijk van meerdere factoren: als voertuigen waarvan de assen met weerstandslak zijn bekleed, bijvoorbeeld een melding moeten activeren, dan is een zeer hoge gevoeligheid vereist. In digitale installaties kan een hoge gevoeligheid echter een probleem worden als storende spanningen uit het digitale systeem valse meldingen veroorzaken.
Bij de GBM-8.2 kan de gevoeligheid voor elke meldsectie afzonderlijk met een trimpotentiometer worden ingesteld en aan de individuele eisen worden aangepast.

Toepassingsgebieden:
Installaties van alle nominale maten (tot 6 A per spoorsectie)
- Digitale apparatuur (formaat onafhankelijk) in combinatie met backmelders die massacontacten inlezen (bijv. s88)
- Analoge installaties (gelijk- of wisselstroom). In principe kan de GBM-8.2 in analoge gelijkstroomsystemen alleen voertuigen herkennen die vanuit één rijrichting het bewaakte spoortraject inrijden.
