ifm Electronic AC2230 AC2230 I/O-module Aantal digitale uitgangen: 4 Aantal digitale ingangen: 4 kopen ? Conrad Electronic

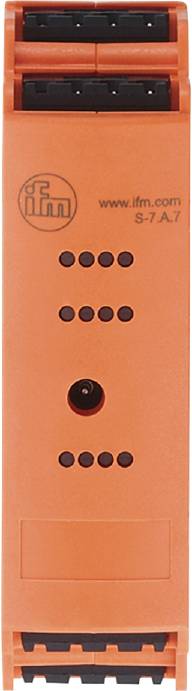

Een oranje achtergrond met zwarte stippen die in rijen zijn gerangschikt, boven een enkele zwarte cirkel.

Afbeelding vergelijkbaar

Soortnaam

I/O-module

Type

AC2230

Aantal digitale ingangen

Aantal digitale uitgangen

Controle-LED's

Datasheet (PDF)

Leverbaar wo. 30 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 185,94 / Stuk)

€ 185,94

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

ifm AC2230 AS-i ingangs-/uitgangsmodule

As-i ingangs-/uitgangsmodule
SMARTL25 4DI 4DO C
Aansluitklemmen
IP 20

Technische specificaties

Actuatorvoeding van de uitgangen: AUX
Aantal digitale uitgangen: 4
Aantal digitale ingangen: 4
Aantal in- en uitgangen: Aantal digitale ingangen: 4; aantal digitale uitgangen: 4
Weergave: Schakeltoestand: LED, geel I1...I4, O1...O4; werking: LED, groen AS-i, AUX; fout: LED, rood
Galvanisch ontkoppelde digitale uitgang: Ja
Omgevingstemperatuur-1 [°C]: -25...60
Applicatie: Inbouw schakelkast
As-i adressering: Adresseringsbus
As-i I I I I/O-configuratie []: 7
As-i ID1-code [hex]: 7; (vast ingesteld)
As-i ID-code [hex]: A.7
As-i master profiel: M4
As-i profiel: S-7.A.7
As-i versie: 3.0
As-i certificaat: 124401
Uitvoering: Alleen voor gebruik met AS-i Master Profil M4
Schakeling: PNP
Bedrijfsspanning [V]: 18...31,6 DC
Ingangsschakeling digitale ingangen: PNP; (type 2 conform IEC 61131-2)
Ingangsstroom High [mA]: 6...10
Ingangsstroom low [mA]: 0...2
Uitgebreide adresmodus: Ja
Gewicht [g]: 107.100
Opmerkingen: Het apparaat moet van een galvanisch gescheiden spanningsbron worden voorzien. Deze spanningsbron moet secundair over een UL-goedgekeurde zekering beschikken (zie bijblad). Als alternatief kan ook een Class 2-netvoeding voor de voeding van AUX worden gebruikt.
Aanpasbare aansluiting / klemmen: Male connectoren: 4 x; rastermaat: 5,0 mm
Beveiligd tegen kortsluiting: ja
Kortsluitvastheid digitale ingangen: Ja
Opslagtemperatuur [°C]: -25...75
Max. Hoogte boven NN [m]: 2000
Max. Stroomverbruik uit AS-i [mA]: 250
Max. Stroomverbruik uit extra voeding [mA]: 4000; (AUX)
max. Stroombelastbaarheid ingangen totaal [mA]: 200
Max. Toelaatbare relatieve luchtvochtigheid [%]: 90; (niet condenserend)
Montagemethode: Montage van draagrails
Schakelniveau High [V]: > 11
Beschermingsklasse: IP 20
Beschermingsklasse klemmen: IP 20
Sensorvoeding van de ingangen: AS-i
SPANNINGSBEREIK DC [V]: 20...30; (AUX)
Voedingsspanning [V]: 18...30; (DC)
Stroombelastbaarheid uitgangen totaal [A]: 4
Stroombelastbaarheid per uitgang [mA]: 1000; (gebruikscategorie DC-12: 700; gebruikscategorie DC-13 (besturing van elektromagneet): 20 W (IEC 60947-5-1)
Verontreinigingsgraad: 2
Watchdog geïntegreerd: Ja
Extra voeding [V]: 20...30 DC; (AUX)

Soortnaam: I/O-module

Type: AC2230

Aantal digitale ingangen: 4

Aantal digitale uitgangen: 4

Controle-LED's: Ja

Fabrikantnr.: AC2230

UKCA: n.v.t.
