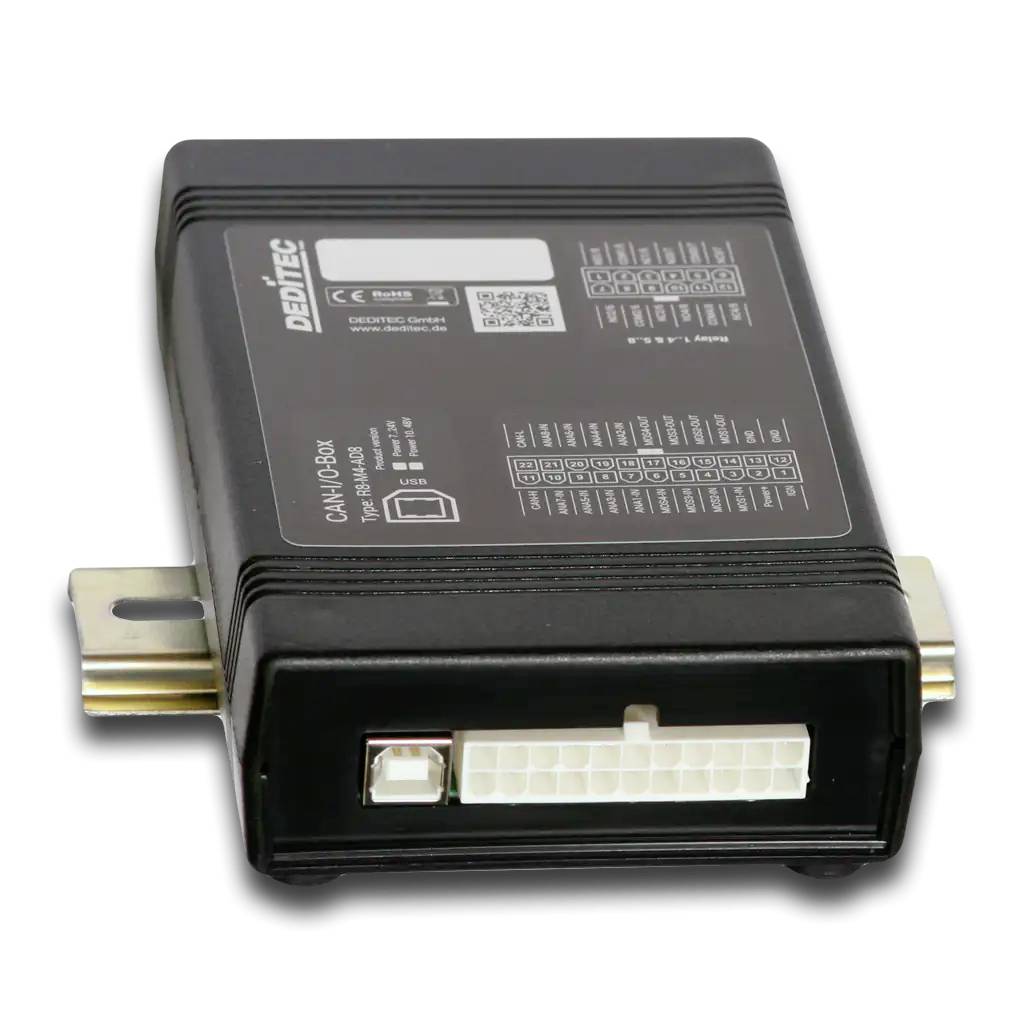

Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 I/O-module CAN, USB Aantal digitale uitgangen: 4 Aantal digitale ingangen: 0 Aan
Fabrikantnummer:
Artikelnummer:
Soortnaam
I/O-module
Interfaces
CAN
USB
Aantal relaisuitgangen
8
Type
CB-R8-M4-AD8_24
Voedingsspanning
24 V DC/AC
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 288,43 / Stuk)
€ 330,58
-13 %
€ 288,43
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
CAN Box I/O-module voor voertuigen en mobiele machines met relais, MOSFET en analoge ingangen
- CAN 2.0A / CAN 2.0B CONFORM ISO 11898
- Open CAN-protocol met bitsnelheden van 10 kbps tot 1 Mbps
- Galvanisch gescheiden CAN-interface tot 500 V rms
- USB-interface type B voor configuratie via PC of notebook
- 8 omschakelrelais voor digitale schakeltaken
- 4 P-Channel MOSFET-uitgangen voor DC-schakeltaken
- 8 analoge ingangen met 12-bits resolutie en 0–18 V spanningsbereik
- Auto TX/RX voor automatisch verzenden en ontvangen van CAN-pakketten
- M2M-CAN, Event Control, A/D-filter en Fail Safe/timeout-functie
- 24 V- en 48 V-varianten, optioneel met montagerail
Technische specificaties
- CAN 2.0A / 2.0B conform ISO 11898 (baudrates van 10 kbps tot 1 Mbit/s)
- MOSFET-uitgangen: Max. 9 A schakelstroom (DC), tot 144 W schakelvermogen
- Geïntegreerde logische functies: Event-control, Fail Safe/timeout-beveiliging, M2M-CAN, softwareklaar A/D-filter
- Soortnaam
I/O-module
- Interfaces
CAN
USB
- Type
CB-R8-M4-AD8_24
- Voedingsspanning
24 V DC/AC
- Voedingsspanning
7 – 30 V DC
- Hoogte
36.2 mm
147.6 mm
- Breedte
92.5 mm
- Aantal analoge ingangen
8
- Aantal digitale ingangen
0
- Aantal digitale uitgangen
4
- Aantal relaisuitgangen
8
- Afm.
(l x b x h) 147.6 x 92.5 x 36.2 mm
- Controle-LED's
Ja
- Fabrikantnr.
CB-R8-M4-AD8_24
- Montage
Behuizing/schroefmontage (optioneel met DIN-rail/montagehoek)
- Relaisvermogen
9 A
Documenten en downloads
Datablad
Datablad 3816751 Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 I/O-module CAN, USB Aantal digitale uitgangen: 4 Aantal digitale ingangen: 0 Aan
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3816751 Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 I/O-module CAN, USB Aantal digitale uitgangen: 4 Aantal digitale ingangen: 0 Aan
Omschrijving
De Deditec CAN Box CB-R8-M4-AD8/_M is een CAN I/O-module voor voertuigen, speciale voertuigen, mobiele machines en industriële CAN-netwerken. Deze verbindt CAN 2.0A/2.0B, USB-configuratie, relaisuitgangen, MOSFET-uitgangen en analoge ingangen in een compacte module voor decentrale schakel-, meet- en regeltaken.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- M2M-functionaliteit
- automatische CAN-RX/TX-modus
- RAW CAN
- J1939-protocol
- gratis configuratie- en testsoftware
- USB-configuratie-interface
- Event Control voor eenvoudige als-dan-besturingstaken direct in de module
- Fail-Safe-/timeout-functie voor gedefinieerde uitgangsstatussen bij communicatiestoringen
Omvang van de levering
- USB-kabel A-stekker naar B-stekker
- 50 x krimpcontacten
- 2 x 12-polige krimpstekker
- 1 x 22-polige krimpstekker
Systeemeisen
- Windows, Linux
