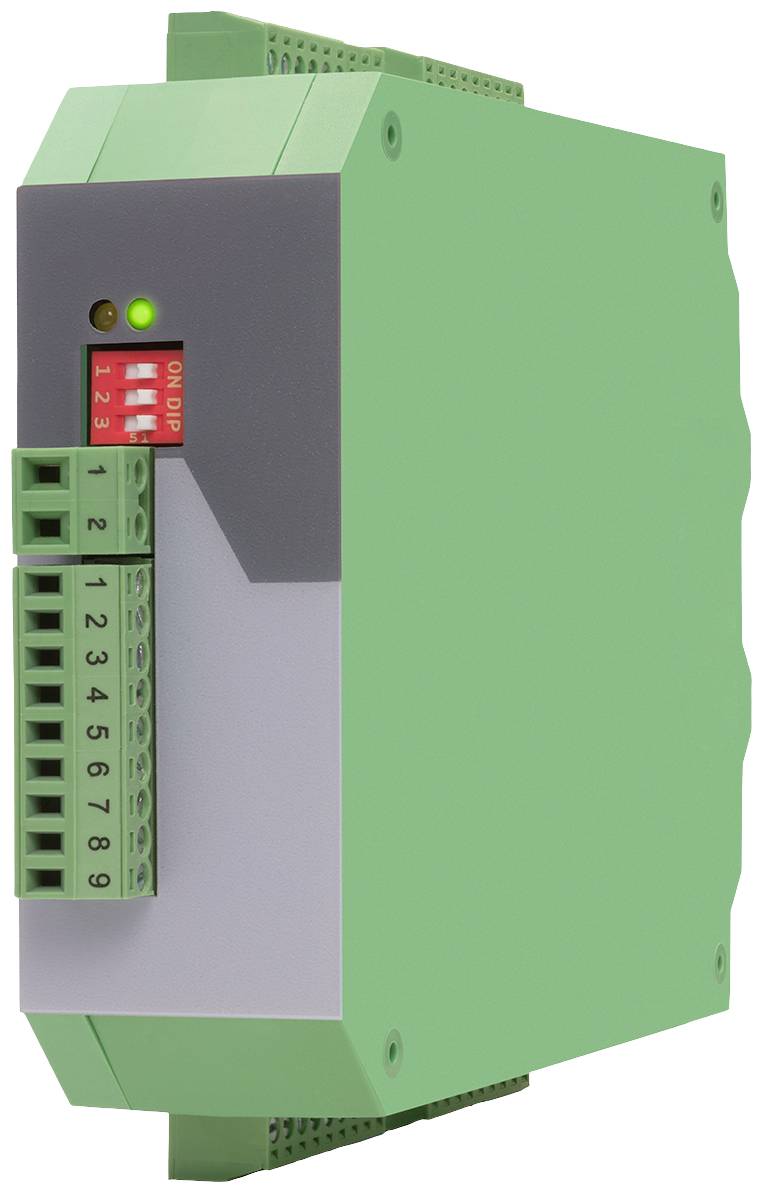

Motrona 7184.5024 I/O-module Schroefklem Aantal digitale uitgangen: 4 Aantal digitale ingangen: 1
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
I/O-module
Interfaces
Schroefklem
Type
7184.5024
Voedingsspanning
10 - 30 V/DC
Hoogte
118 mm
Datasheet (PDF)
2 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 574,38 / Stuk)
€ 574,38
excl. btw
& Gratis verzending*
Slechts 2 Stuk(s) beschikbaar
Highlights & Details
Verdeler/splitter 4-voudig (met potentiaalscheiding)
- 1 impulsingang in formaat A, B, Z [HTL] of A, /A, B, /B, Z, /Z [RS422]
- Ingangsfrequentie tot 250 kHz [HTL] resp. 1 MHz [RS422/TTL]
- 4 tegengestelde uitgangsstanden
- Formaten die overeenkomen met die van de ingangssignalen, maar met individuele toewijzing van het uitgangsniveau voor elke uitgang
- Potentiaalscheiding tussen in- en uitgangen
Technische specificaties
- Voedingsspanning ingangsspanning: 10: 30 V DC
- Voedingsspanning veiligheidsschakeling: Ompoolbeveiliging
- Voedingsspanning Restrimpel: ≤ 10% bij 24 VDC
- Voedingsspanning stroomverbruik: Ca. 25 mA, bij onbelaste sensorvoeding
- Voedingsspanning aansluitmethode: Schroefklemmen, 1,5 mmm/AWG16
- Sensorvoeding uitgangsspanning 1: 24 VDC (ca. 0,8 V kleiner dan voedingsspanning)
- Sensorvoeding uitgangsstroom: Max. 250 mA, (galvanisch verbonden met apparaatvoeding)
- Sensorvoeding uitgangsspanning 2: 5 VDC
- Sensorvoeding uitgangsstroom: Max. 500 mA, (galvanisch verbonden met apparaatvoeding)
- Sensorvoeding veiligheidsschakeling: Beveiligd tegen kortsluiting
- Sensorvoeding aansluitmethode: Schroefklemmen, 1,5 mmm/m, 9-polig
- Sensorvoeding andere mogelijkheden: A) extern via een aparte bron b) via dezelfde bron, die ook de verdeler voorziet (10...30 V)
- Incremental-ingang signaalniveau (omschakelbaar):
- RS422/TTL (verschilspanning > 0,5 V);HTL differentieel (verschilspanning > 2 V)
- HTL (ASYMMETRISCH): LOW 0: 6 V, HIGH 8: 40 V.
- TTL (ASYMMETRISCH): LOW < 0,8 V, HIGH >2,0 V.
- Incrementele ingang sporen: Asymmetrisch: A, B, Z of symmetrisch: A, /A, B, /B, Z, /Z
- Incrementele ingang frequentie: Max. 1 MHz bij RS422/TTL; max. 500 kHz bij HTL differentieel; max. 250 kHz bij SE TTL/SE HTL
- Incrementele ingang aansluiting: Schroefklemmen, 1,5 mmm/AWG16
- Incrementele uitgangen aantal uitgangen: 4
- Incrementele uitgangen uitgangslogica: Tegengesteld (push-pull)
- Incrementele uitgangen signaalniveau: 5: 30 V (te voeren via de betreffende tekst. COM+ klem)
- Incrementele uitgangen signaalvertragingstijd: Ca. 160 ns
- Incrementele uitgangen uitgangsstroom: Max. 30 mA
- Incrementele uitgangen veiligheidsschakeling: Kortsluitvast
- Incrementele uitgangen aansluitmethode: Schroefklemmen, 1,5 mmm/AWG16
- Potentiaalscheiding GT222 / GT224: Potentiaalscheiding tussen ingang en uitgangen en iedereen
- Potentiaalscheiding GT228: Uitgangen onderling.
- Weergave-elementen aantal: 2 LED's
- Weergave-elementen functie: 1 x groen voor bedrijfsgereedheid; 1 x geel voor foutdetectie bij de ingangen A, B, Z
- Omgevingstemperatuur bedrijf: -20 °C: +60 °C (niet condenserend)
- Omgevingstemperatuur opslag: -30 °C +75 °C (niet condenserend)
- Uitvalpercentage MTBF in jaren (continubedrijf bij 60 °C): 102,0 A.
- Soortnaam
I/O-module
- Interfaces
Schroefklem
- Type
7184.5024
- Voedingsspanning
10 - 30 V/DC
- Hoogte
118 mm
140 mm
- Breedte
54 mm
- Aantal digitale ingangen
1
- Aantal digitale uitgangen
4
- Afm.
(l x b x h) 140 x 54 x 118 mm
- Fabrikantnr.
7184.5024
Documenten en downloads
Datablad
Datablad 2899370 Motrona 7184.5024 I/O-module Schroefklem Aantal digitale uitgangen: 4 Aantal digitale ingangen: 1
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2899370 Motrona 7184.5024 I/O-module Schroefklem Aantal digitale uitgangen: 4 Aantal digitale ingangen: 1
Omschrijving
Deze 4-voudige impulsverdeler met potentiaalscheiding is een zeer compacte, ruimtebesparende en buitengewoon veelzijdige verdeler voor signalen van incrementele sensoren en meetsystemen. Er is een potentiaalscheiding tussen de ingangs- en uitgangsstroomkring en de uitgangscircuits onderling. Er bestaat geen galvanische scheiding van de ingang en de voeding van het apparaat. Dit is bijzonder gunstig bij impulsverdeling onder zeer ver verwijderde installatiedelen en bij ongunstige EMC-omstandigheden, potentiaalverschuivingen en slechte aardingsomstandigheden binnen grote installaties.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Robuuste kunststof behuizing voor het direct opsnappen op DIN-rail
Omvang van de levering
- Gebruiksaanwijzing
