ifm Electronic AC2267 AC2267 I/O-module Klemstrook Aantal digitale uitgangen: 4 Aantal digitale ingangen: 4 kopen ? Conrad Electronic

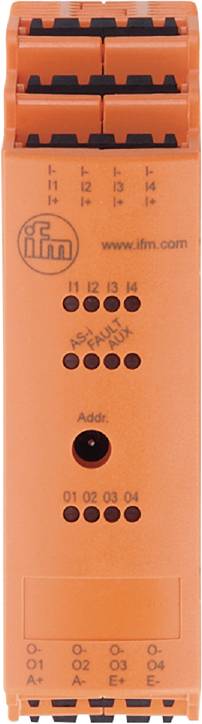

Elektrisch apparaat met aansluitingen gemerkt I1 tot I4 en indicatoren voor 'AS-i STORING' en 'AUX'. Onderaan staat 'Addr.'.

Afbeelding vergelijkbaar

Soortnaam

I/O-module

Interfaces

Klemstrook

Type

AC2267

Hoogte

25 mm

Lengte

108 mm

Datasheet (PDF)

Leverbaar wo. 30 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 177,68 / Stuk)

€ 177,68

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

ifm AC2267 AS-i ingangs-/uitgangsmodule

Voor gebruik in schakelkasten
Eenvoudige en snelle bedrading met veerklemmen
Bijzonder ruimtebesparend model
Dubbele klemmen voor het doorlussen van de voedingsspanning
Goed zichtbare lichtsterke LED's voor weergave van werking, schakeltoestand en functie

Technische specificaties

Afmetingen [mm]: 108 x 25 x 105
Actuatorvoeding van de uitgangen: AUX
Aantal digitale uitgangen: 4
Aantal digitale ingangen: 4
Aantal in- en uitgangen: Aantal digitale ingangen: 4; aantal digitale uitgangen: 4
Weergave: Schakeltoestand: LED, geel I1...I4, O1...O4; werking: LED, groen AS-i, AUX; fout: LED, rood
Galvanisch ontkoppelde digitale uitgang: Ja
Omgevingstemperatuur-1 [°C]: -25...70
Applicatie: Inbouw schakelkast
As-i adressering: Adresseringsbus
As-i I I I I/O-configuratie [hex]: 7
As-i ID-code []: A.7
As-i master profiel: M4
As-i profiel: S-7.A.7
As-i versie: 3.0
As-i certificaat aangevraagd: Ja
Uitvoering: Alleen voor gebruik met AS-i Master Profil M4
Schakeling: PNP
Bedrijfsspanning [V]: 26,5...31,6 DC
Ingangsschakeling digitale ingangen: PNP; (type 2 conform IEC 61131-2)
Ingangsstroom High [mA]: 6...10
Ingangsstroom low [mA]: 0...2
Uitgebreide adresmodus: Ja
Gewicht [g]: 144.800
Opmerkingen: Het apparaat moet van een galvanisch gescheiden spanningsbron worden voorzien. Deze spanningsbron moet secundair over een UL-goedgekeurde zekering beschikken (zie bijblad). Als alternatief kan ook een Class 2-netvoeding voor de voeding van AUX worden gebruikt.
Aanpasbare aansluiting / klemmen: Male connector:
Beveiligd tegen kortsluiting: ja
Kortsluitvastheid digitale ingangen: Ja
Max. Hoogte boven NN [m]: 2000
Max. Stroomverbruik uit AS-i [mA]: 50
Max. Stroomverbruik uit extra voeding [mA]: 4300; (AUX)
max. Stroombelastbaarheid ingangen totaal [mA]: 200
Max. Toelaatbare relatieve luchtvochtigheid [%]: 90; (niet condenserend)
Montagemethode: Montage van draagrails
TTF: 186
Schakelniveau High [V]: > 11
Beschermingsklasse: IP 20
Sensorvoeding van de ingangen: AUX
SPANNINGSBEREIK DC [V]: 20...30; (AUX)
Voedingsspanning [V]: 20...30; (DC)
Stroombelastbaarheid uitgangen totaal [A]: 4
Stroombelastbaarheid per uitgang [mA]: 1000; (gebruikscategorie DC-12: 700; gebruikscategorie DC-13 (besturing van elektromagneet): 20 W (IEC 60947-5-1)
Verontreinigingsgraad: 2
Watchdog geïntegreerd: Ja
Extra voeding [V]: 20 DC
