ABB Stotz S&J Fehlerlichtbogen-Schutz SX-ARC1 C13
Inhoud
1 stuk(s)
Diepte
69 mm
Verpakkingswijze
Piece
UKCA
n.v.t.
EAN:
Fabrikantnummer:
Artikelnummer:
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Technische specificaties
- Inhoud
1 stuk(s)
- Diepte
69 mm
Piece
- UKCA
n.v.t.
Omschrijving

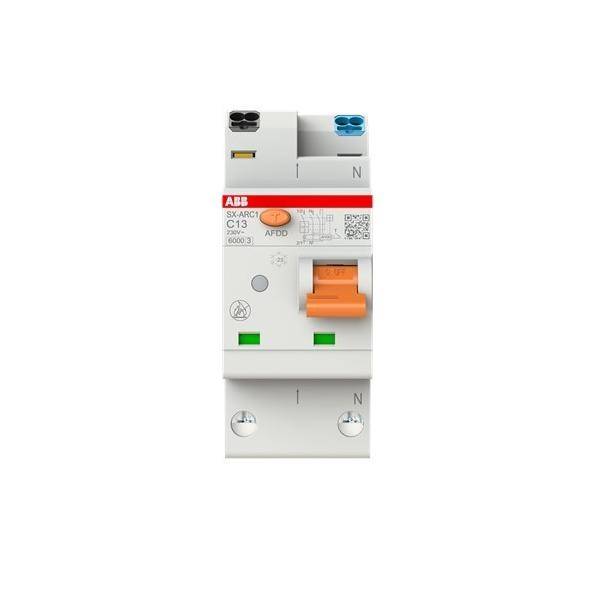

ABB Stotz S&J Fehlerlichtbogen-Schutz SX-ARC1 C13
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:Fehlerlichtbogen-Schutz 6kA, 1P+N, 2TETyp:SX-ARC1 C13Auslösecharakteristik:CPolzahl:2Bemessungsstrom:13 ABemessungsspannung:230 VBemessungsabschaltvermögen nach EN 60898:7,5 kABemessungsabschaltvermögen nach IEC 60947-2:7,5 kASpannungsart:ACEnergiebegrenzungsklasse:3Frequenz:50..60 HzMitschaltender Neutralleiter:jaÜberspannungskategorie:3Verschmutzungsgrad:2Breite in Teilungseinheiten:2Einbautiefe:69 mmZusatzeinrichtungen werkseitig angebaut:BrandschutzschalterBemessungsspannung Zusatzeinrichtung:230 VSchutzart (IP):IP40Baugröße (nach DIN 43880):1
ABB Stotz S&J Fehlerlichtbogen-Schutz SX-ARC1 C13: weitere Details
Fehlerlichtbogen-Schutzeinrichtung (AFDD) mit Sicherungsautomat (MCB) nach IEC/EN 62606 (VDE 0665-10) und IEC/EN 60898-1 (VDE 0641-11) bieten Schutz vor seriellen und parallelen Fehlerlichtbögen, Schutz vor Überstrom (Überlast oder Kurzschluss), Schutz vor Überspannung (nur für AFDD intern) und Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-420.
Verpflichtende Einsatzgebiete nach der DIN VDE 01000 sind in einphasigen Wechselspannungssystemen mit In = 16 A in Schlaf- oder Aufenthaltsräumen von Heimen und Tageseinrichtungen für Kinder, behinderte bzw. alte Menschen oder von barrierefreien Wohnungen sowie in Räumen oder Orten mit Feuerrisiko (mit besonderem Brandrisiko, Feuergefährdete Betriebsstätten), überwiegend/hauptsächlich aus brennbaren Baustoffen (Klassifizierung der Brennbarkeit der Baustoffe obliegt z. B. dem Hersteller vom Holzhaus), Gefährdung unersetzbarer Güter - Kulturgüter mit besonders hohem Wert und in einphasigen Endstromkreisen die elektrische Betriebsmittel in den angesprochenen Bereichen versorgen oder diese Bereiche durchqueren. Empfohlen ist der Einsatz von AFDDs in Räumen mit Schlafmöglichkeiten, Räumen oder Orten mit feuerverbreitender Struktur und Endstromkreisen mit hoher Anschlussleistung. Allgemein wird der AFDD auch zur Erhöhung des Brandschutzes vor elektrisch gezündeten Bränden empfohlen. LED-Indikator, um die Ursache der Auslösung zu identifizieren.
Ihre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung. An die obere, abgangsseitige Push-In Klemme können Leiter von bis zu 2 x 4 mm² angeschlossen werden. Eingangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden.
Bemessungsschaltvermögen nach IEC/EN 60898-1 Icn = 6 kA.
AFDD+MCB SX-ARC1 ist 1polig geschützt (LS), 2polig schaltend. EAN: 8012542517856
Geliefert wird: ABB Stotz S&J Fehlerlichtbogen-Schutz 6kA, 1P+N, 2TE SX-ARC1 C13, Verpackungseinheit: 1 Stk., EAN: 8012542517856
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:Fehlerlichtbogen-Schutz 6kA, 1P+N, 2TETyp:SX-ARC1 C13Auslösecharakteristik:CPolzahl:2Bemessungsstrom:13 ABemessungsspannung:230 VBemessungsabschaltvermögen nach EN 60898:7,5 kABemessungsabschaltvermögen nach IEC 60947-2:7,5 kASpannungsart:ACEnergiebegrenzungsklasse:3Frequenz:50..60 HzMitschaltender Neutralleiter:jaÜberspannungskategorie:3Verschmutzungsgrad:2Breite in Teilungseinheiten:2Einbautiefe:69 mmZusatzeinrichtungen werkseitig angebaut:BrandschutzschalterBemessungsspannung Zusatzeinrichtung:230 VSchutzart (IP):IP40Baugröße (nach DIN 43880):1
ABB Stotz S&J Fehlerlichtbogen-Schutz SX-ARC1 C13: weitere Details
Fehlerlichtbogen-Schutzeinrichtung (AFDD) mit Sicherungsautomat (MCB) nach IEC/EN 62606 (VDE 0665-10) und IEC/EN 60898-1 (VDE 0641-11) bieten Schutz vor seriellen und parallelen Fehlerlichtbögen, Schutz vor Überstrom (Überlast oder Kurzschluss), Schutz vor Überspannung (nur für AFDD intern) und Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-420.
Verpflichtende Einsatzgebiete nach der DIN VDE 01000 sind in einphasigen Wechselspannungssystemen mit In = 16 A in Schlaf- oder Aufenthaltsräumen von Heimen und Tageseinrichtungen für Kinder, behinderte bzw. alte Menschen oder von barrierefreien Wohnungen sowie in Räumen oder Orten mit Feuerrisiko (mit besonderem Brandrisiko, Feuergefährdete Betriebsstätten), überwiegend/hauptsächlich aus brennbaren Baustoffen (Klassifizierung der Brennbarkeit der Baustoffe obliegt z. B. dem Hersteller vom Holzhaus), Gefährdung unersetzbarer Güter - Kulturgüter mit besonders hohem Wert und in einphasigen Endstromkreisen die elektrische Betriebsmittel in den angesprochenen Bereichen versorgen oder diese Bereiche durchqueren. Empfohlen ist der Einsatz von AFDDs in Räumen mit Schlafmöglichkeiten, Räumen oder Orten mit feuerverbreitender Struktur und Endstromkreisen mit hoher Anschlussleistung. Allgemein wird der AFDD auch zur Erhöhung des Brandschutzes vor elektrisch gezündeten Bränden empfohlen. LED-Indikator, um die Ursache der Auslösung zu identifizieren.
Ihre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung. An die obere, abgangsseitige Push-In Klemme können Leiter von bis zu 2 x 4 mm² angeschlossen werden. Eingangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden.
Bemessungsschaltvermögen nach IEC/EN 60898-1 Icn = 6 kA.
AFDD+MCB SX-ARC1 ist 1polig geschützt (LS), 2polig schaltend. EAN: 8012542517856
Geliefert wird: ABB Stotz S&J Fehlerlichtbogen-Schutz 6kA, 1P+N, 2TE SX-ARC1 C13, Verpackungseinheit: 1 Stk., EAN: 8012542517856
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
