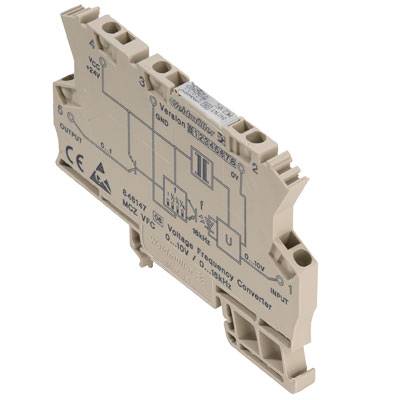

Weidmüller MCZ VFC 0-10V 8461470000 Signaalomvormer 10 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Signaalomvormer
Ingangssignaal max. (spanning)
10 V
Type
MCZ VFC 0-10V
Afm.
(l x b x h) 91 x 6 x 63.2 mm
Aansluiting
Spanveer
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Verpakkingsgrootte 10 stuk(s))
Totaal (€ 141,74 / Stuk)
€ 1.417,36
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Technische specificaties
- Diepte: 63.2 mm
- Nettogewicht: 28.4 g
- Bedrijfstemperatuur: 0 °C - +50 °C
- Opslagtemperatuur: -20 tot +85 °C
- Aantal ingangen: 1
- Aantal uitgangen: 1
- Uitgangsniveau: PNP, Ub-0,7 V.
- Galvanische scheiding: Tussen ingang/uitgang/voeding
- Nauwkeurigheid: 0.2% v. FSR
- Draagrail: TS 35
- Staande stootspanning: 1.5 kV
- Lucht- en oorlogsrek: > 1.5 mm
- Diameter printplaat AWG, min. AWG 26
- Draadaansluitdoorsnede AWG, max.: AWG 16
- Type
MCZ VFC 0-10V
- Soortnaam
Signaalomvormer
- Ingangssignaal max. (spanning)
10 V
- Afm.
(l x b x h) 91 x 6 x 63.2 mm
- Aansluiting
Spanveer
- Uitgangssignaal (stroomsterkte)
20 mA
- Voedingsspanning
100 V (max)
- Max. voedingsspanning
100 V
- Last
600 Ω
- Ingangssignaal (spanning)
10 V
- Ingangsweerstand
100 kΩ
- Inhoud
10 stuk(s)
- Configuratie
DIP-schakelaar
- Breedte
6 mm
- Hoogte
63.2 mm
91 mm
- Conform RoHS
Ja
- Stroomverbruik
14 mA
- Voedingsspanning
24 V/DC
- Doorsnede flexibel (max.)
1.5 mm²
- Doorsnede flexibel (min.)
0.5 mm²
- Diepte
63.2 mm
- Industrieverpakking
Ja
- Type
MCZ VFC 0-10 V
- Gewicht
28.4 g
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 391349 Weidmüller MCZ VFC 0-10V 8461470000 Signaalomvormer 10 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 391349 Weidmüller MCZ VFC 0-10V 8461470000 Signaalomvormer 10 stuk(s)
Omschrijving
De teksten voor dit artikel zijn een machinevertaling.
Dc / F converter. MCZ SERIES, DC / f converter, f = 0 ... 1/4/8/16 kHz. Het signaal converter MCZ VFC WAT / WAZ4 / 5 voor de transmissie, isolatie en omschakeling van analoge DC voltages optioneel in breedtes van 6 mm (MCZ), 12,5 mm (WAS / WAZ4) of 17,5 mm (WAS / WAZ5) uitgevoerd. Input en output circuits en de voeding zijn volledig geïsoleerd. Het ingangssignaal is in een gelijkstroom / - omgezette spanning (WAS / WAZ) of in een proportionele frequentie (MCZ VFC) van 0 ... 1/4/8 / 16Khz. Het signaal converter van WAVESERIES naar keuze aangeboden met een cutoff frequentie van 10 Hz (WAS / WAZ4) of 20 kHz (WAS / WAZ5). Door middel van pluggable bruggen ZQV4N (MCZ) of ZQV 2,5 N (WAS / WAZ), de 24 VDC voedingsspanning kunnen cross-aangesloten module kant.
Dc / F converter. MCZ SERIES, DC / f converter, f = 0 ... 1/4/8/16 kHz. Het signaal converter MCZ VFC WAT / WAZ4 / 5 voor de transmissie, isolatie en omschakeling van analoge DC voltages optioneel in breedtes van 6 mm (MCZ), 12,5 mm (WAS / WAZ4) of 17,5 mm (WAS / WAZ5) uitgevoerd. Input en output circuits en de voeding zijn volledig geïsoleerd. Het ingangssignaal is in een gelijkstroom / - omgezette spanning (WAS / WAZ) of in een proportionele frequentie (MCZ VFC) van 0 ... 1/4/8 / 16Khz. Het signaal converter van WAVESERIES naar keuze aangeboden met een cutoff frequentie van 10 Hz (WAS / WAZ4) of 20 kHz (WAS / WAZ5). Door middel van pluggable bruggen ZQV4N (MCZ) of ZQV 2,5 N (WAS / WAZ), de 24 VDC voedingsspanning kunnen cross-aangesloten module kant.
