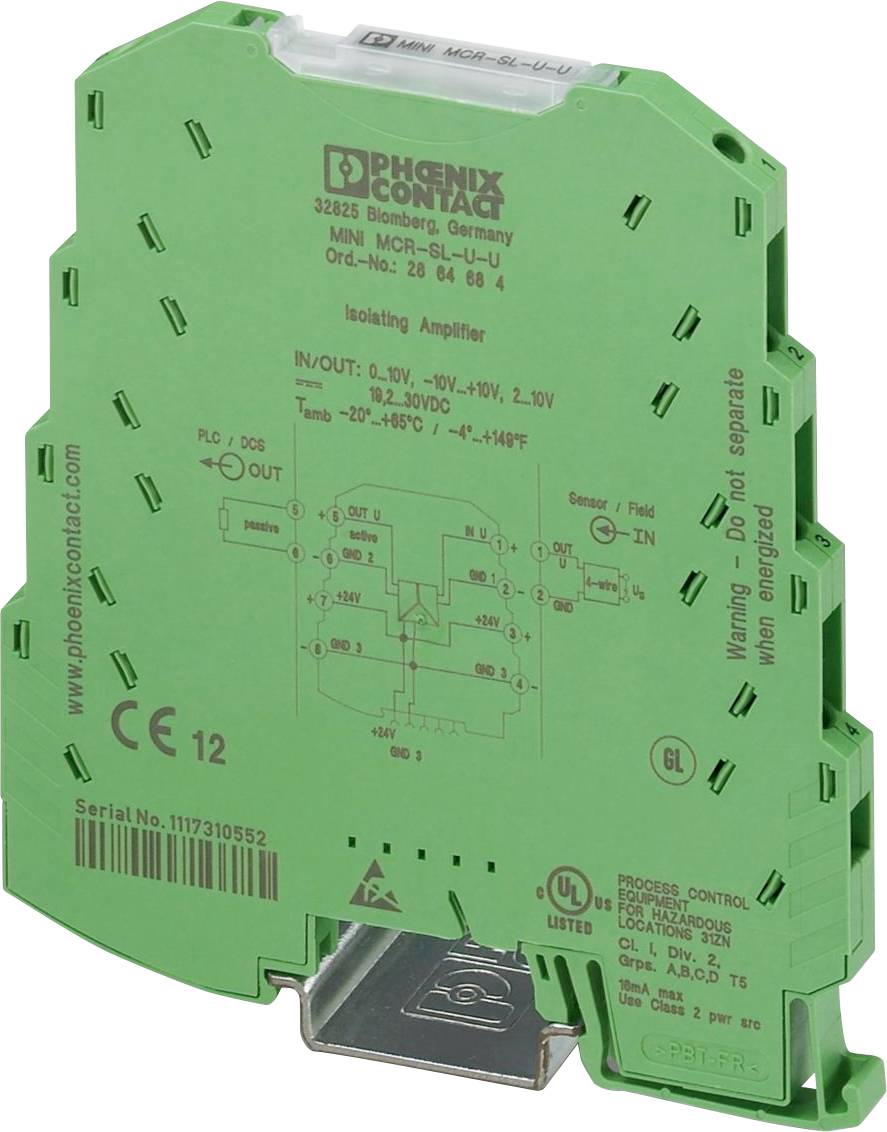

Phoenix Contact MINI MCR-SL-U-U 2864684 Scheidingsversterker 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Scheidingsversterker
Ingangssignaal max. (spanning)
30 V
Type
MINI MCR-SL-U-U

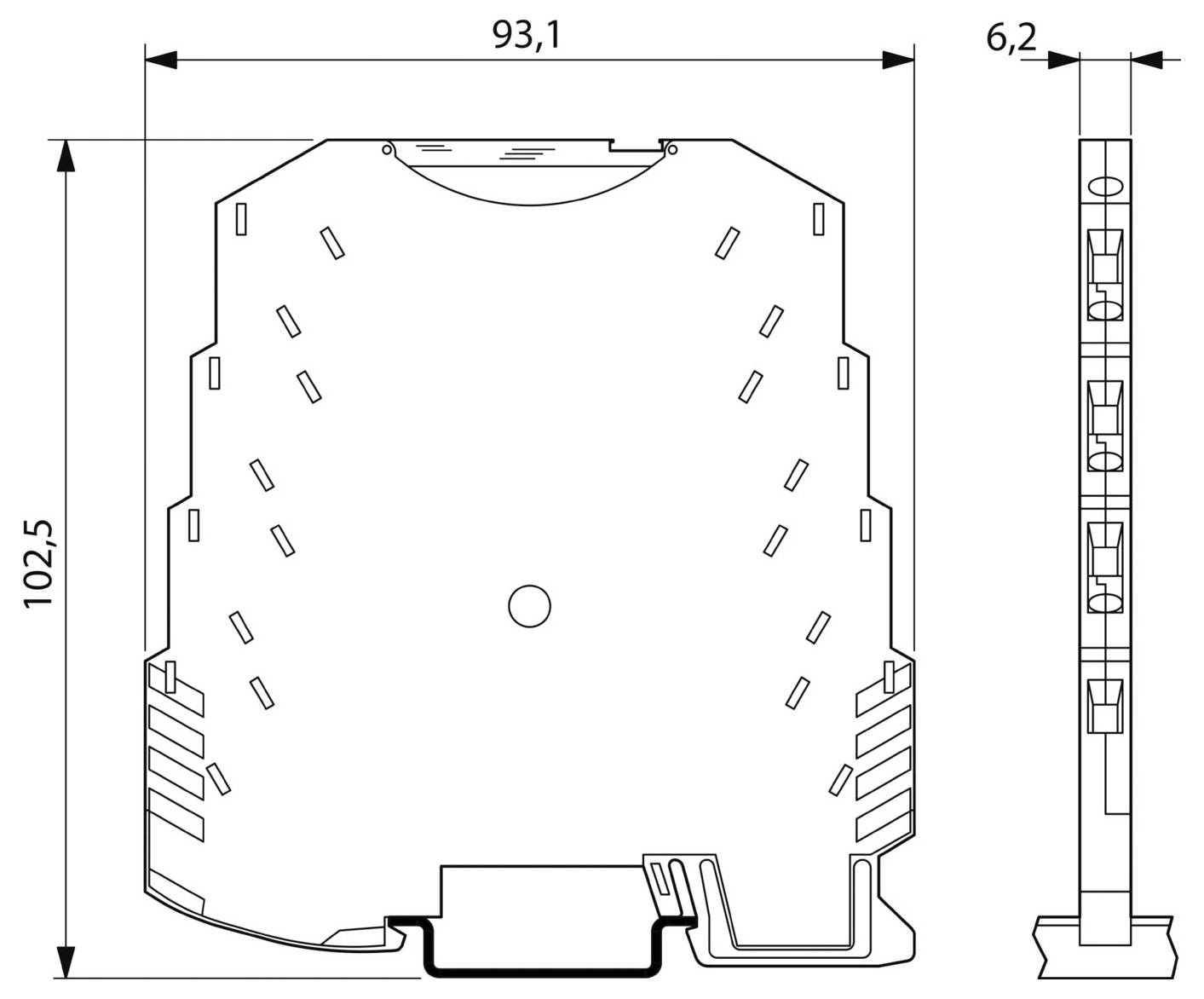

Afm.
(l x b x h) 101.2 x 6.2 x 93.1 mm
Aansluiting
Schroeven
Datasheet (PDF)
2 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 238,84 / Stuk)
€ 238,84
excl. btw
& Gratis verzending*
Slechts 2 Stuk(s) beschikbaar
Highlights & Details
MINI MCR-SL-U-U – scheidingsversterker
- MCR-3-wegscheidingsversterker
- Voor galvanische scheiding van analoge signalen
- Met schroefaansluiting
- Ingangssignaal: 0 ... 10 V/±10 V
- Uitgangssignaal: 0 - 10 V/±10 V
Technische specificaties
- Overspanningscategorie: II
- Verontreinigingsgraad: 2
- Grensfrequentie (3 dB): Ca. 100 Hz
- Maximaal verliesvermogen bij nominale voorwaarde: 224 mW
- Veiligheidsschakeling: Beveiliging tegen transiënten
- Gedrag signaaloverdracht: In = uit
- Reactie op springen (10 - 90%): Ongeveer 3,2 ms
- Temperatuurcoëfficiënt maximaal: < 0,01 %/K.
- Temperatuurcoëfficiënt typisch: < 0,002 %/K.
- Transmissiefout maximaal: ≤ 0,1 % (van de eindwaarde)
- NOMINALE ISOLATIESPANNING: 50 V AC/DC
- Testspanning: 1,5 kV AC (50 Hz, 60 s)
- Voedingsspanningsbereik: 19,2 V DC ... 30 V/DC:
- Stroomverbruik maximaal: < 9 mA
- Stroomverbruik: < 200 mW (bij 24 V DC)
- Ingangsweerstand spanningsingang: Ca. 100 kΩ
- Uitgangssignaal spanning maximaal: 12,5 V.
- Kortsluitstroom: Ca. 2 mA
- Belasting-/uitgangsbelasting spanningsuitgang: ≥ 10 kΩ
- Ripple: < 20 mVSS (bij 10 kΩ)
- Isoleerlengte: 12 mm
- Schroefdraad: M3
- Diameter van de printplaat AWG: 26 - 12
- Type
MINI MCR-SL-U-U
- Soortnaam
Scheidingsversterker
- Ingangssignaal max. (spanning)
30 V
- Afm.
(l x b x h) 101.2 x 6.2 x 93.1 mm
- Aansluiting
Schroeven
- Uitgangssignaal (spanning)
0 V - 10 V
-10 V - 10 V
- Voedingsspanning
19.2 - 30 V/DC
- Max. voedingsspanning
30 V/DC
- Min. voedingsspanning
19.2 V/DC
- Last
10 kΩ
- Ingangssignaal (spanning)
0 V - 10 V
-10 V - 10 V
- Ingangsweerstand
100 kΩ
- Inhoud
1 stuk(s)
- Breedte
6.2 mm
- Hoogte
93.1 mm
101.2 mm
- Stroomverbruik
9 mA
- Voedingsspanning
24 V/DC
- Doorsnede flexibel (max.)
2.5 mm²
- Doorsnede massief (max.)
2.5 mm²
- Doorsnede flexibel (min.)
0.2 mm²
- Doorsnede massief (min.)
0.2 mm²
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 788741 Phoenix Contact MINI MCR-SL-U-U 2864684 Scheidingsversterker 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 788741 Phoenix Contact MINI MCR-SL-U-U 2864684 Scheidingsversterker 1 stuk(s)
Omschrijving
MCR 3-voudige scheidingsversterker, voor de galvanische scheiding van analoge signalen, met schroefaansluiting, ingangssignaal: 0 - 10 V/±10 V, uitgangssignaal: 0 - 10 V/±10 V
