Weidmüller ACT20M-AI-AO-E-S 1176010000 Signaalomvormer 1 stuk(s) kopen ? Conrad Electronic

Afbeelding vergelijkbaar

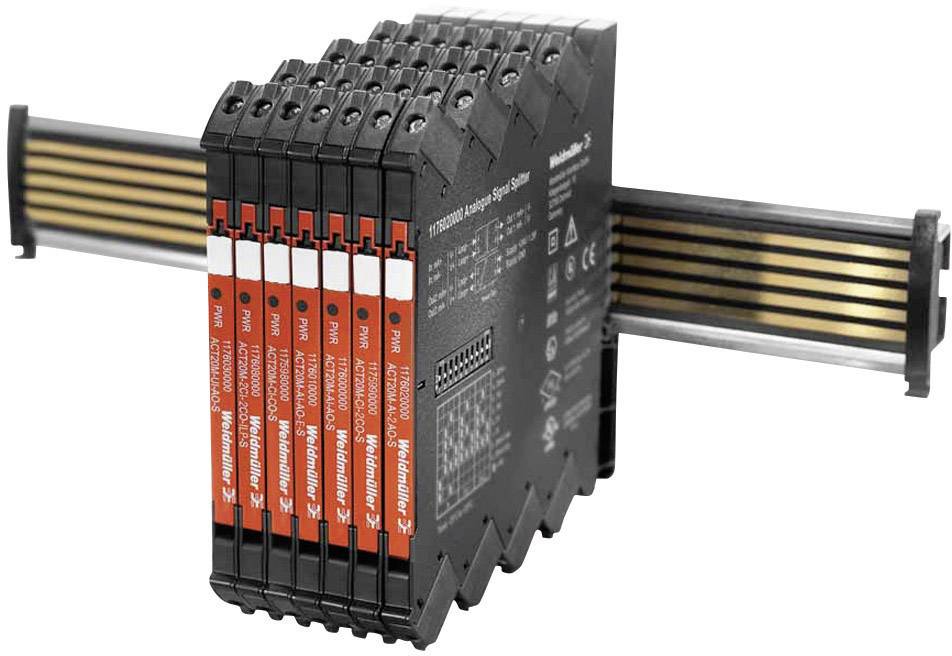

Meerdere elektronische modules gemonteerd op een DIN-rail, waarschijnlijk gebruikt voor industriële automatisering of besturingen.

1/2

Afbeelding vergelijkbaar

Soortnaam

Signaalomvormer

Ingangssignaal max. (stroomsterkte)

20 mA

Ingangssignaal max. (spanning)

10 V

Type

ACT20M-AI-AO-E-S

Afm.

(l x b x h) 114.3 x 6.1 x 112.5 mm

Datasheet (PDF)

Leverbaar do. 3 sep.

5 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 140,49 / Stuk)

€ 140,49

excl. btw

Gratis verzending*

Slechts 5 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Nettogewicht: 83.5 g
bedrijfstemperatuur: 0 °C - +70 °C
opslagtemperatuur: -40 °C - +85 °C
aantal ingangen: 1
sensor: Spanningsbron, stroombron
aantal uitgangen: 1
galvanische scheiding: 3-weg scheider
nauwkeurigheid: < 0.2% van het meetgebied
grensfrequentie (-3 dB): 100 Hz
draagrail
: TS 35 ingangsfrequentie: 100 Hz staptijd:< 7 ms
belastingsweerstand spanning: > 10 kΩ
draadaansluitdiameter AWG, min. AWG 30
draadaansluitdoorsnede AWG, max.: AWG 14
aanhaalmoment, min.: 0.4 Nm aanhaalmoment, max.:
0.6 Nm

Type: ACT20M-AI-AO-E-S

Soortnaam: Signaalomvormer

Ingangssignaal max. (stroomsterkte): 20 mA

Ingangssignaal max. (spanning): 10 V

Afm.: (l x b x h) 114.3 x 6.1 x 112.5 mm

Aansluiting: Schroeven

Uitgangssignaal (spanning): 0 V-10 V, 0 V-5 V

Uitgangssignaal (stroomsterkte): 0 mA-20 mA, 4 mA-20 mA

Voedingsspanning: 300 V (max)

Max. voedingsspanning: 300 V

Last: 600 Ω

Ingangssignaal (spanning): 10 V

Ingangssignaal (stroomsterkte): 0 mA-20 mA, 4 mA-20mA

Ingangsweerstand: 70 Ω

Inhoud: 1 stuk(s)

Configuratie: DIP-schakelaar

Breedte: 6.1 mm

Hoogte: 112.5 mm

: 114.3 mm

Conform RoHS: Ja

Max. omgevingstemperatuur: +70 °C

Min. omgevingstemperatuur: -25 °C

Voedingsspanning: 24 V/DC

Doorsnede massief (max.): 2.5 mm²

Doorsnede massief (min.): 0.5 mm²

Uitvoering: DC - 3weg actieve loop, configureerbaar via DIP-schakelaar

Aansluiting: 0.5 - 2.5 mm²

Uitgangssignaal: 0/4 … 20 mA 0/2 … 10 V bzw. 0/1 … 5 V

Ingangssignaal: 0/4 … 20 mA 0/2 … 10 V bzw. 0/1 … 5 V

: Other

: 6.1

: 112.5 mm

: 114.3 mm

: 1.2 W

: -25-70 °C

: Screw connection

: IP20

: None

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 738271 Weidmüller ACT20M-AI-AO-E-S 1176010000 Signaalomvormer 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 738271 Weidmüller ACT20M-AI-AO-E-S 1176010000 Signaalomvormer 1 stuk(s)

Omschrijving

De productfamilie ACT20M combineert vernieuwende technologieën met ultieme functionaliteit in een slechts 6 mm brede elektronicabehuizing. Max. 2 kanalen per module zorgen voor meer ruimte in de schakelkast. De hoge galvanische scheiding van 2,5 kV en een nauwkeurigheid van max. 0,05% zorgen voor een hoge processtabiliteit. De productreeks omvat passieve scheiding (1- of 2-kanalen), universele temperatuur-meetomvormer, DC-scheidingsversterker
en signaalvermenigvuldiger. De acht aansluitingen maken extra functies mogelijk, zoals signaalvermenigvuldiging met sensorvoeding. De configuratie vindt plaats via een DIP-schakelaar of via FDT/DTM-software. Gevoed worden de ACT20M-modules via directe bedrading of een draagrailbus. Spanningsvoorziening via de draagrailbus.
